aide demandée Raccordement jack asymétrique dans la sortie symétrique

  • 11 réponses
  • 4 participants
  • 203 vues
  • 5 followers
Sujet de la discussion Raccordement jack asymétrique dans la sortie symétrique
Bonjour,
Ma table behringer à un insert ( en jack stéréo vers deux mono un in et un out asymétrique). Dans la notice du 2200 on parle des entrées sorties symétrique électroniques. Contrairement à la notice du mdx 2600 où on a une rubrique liaison audio, sur le même type de sortie on explique qu’il est possible de brancher une liaison asymétrique avec jack mono ou stéréo ( avec liaison broches 1et 3) ce qui veut dire liaison du ring à la masse ( court circuit de la 1/2 sortie). C’est assuré donc sur le 2600. Pour le 2200 comme ce n’est pas marqué j’ai un doute sur le fait de court-circuiter la sortie électronique vers la masse…. Est-ce que sur votre 2200 vous utiliser des jack stéréo ? Avez vous rencontré un problème ? Ma solution d’attente serait de brancher des stéréo en laissant le ring en l’air pour ne pas détériorer la sortie et n’utiliser que la masse et le tip du jack. votre avis?
Merci d’avance
2
Bonjour Stemer80,

Personnellement, je ne laisserais pas le ring en l'air car cela revient à brancher une connectique "incomplète" et le décodage symétrique par le composer pourrait t'amener des parasites plus qu'autre chose...

Par convention, je parlerai plus de jacks TS ou TRS (puisqu'il n'y a pas de notion de mono / stéréo dans notre contexte ;o))

Court circuiter les broches 1et 2 d'un jack TRS revient à avoir un simple jack TS (comme le propose tout câble d'insert basique).

Pour répondre plus directement : sur ma config, mon insert de console utilisant le classique TRS pour avoir le Send / Return en une unique connectique, j'utilise justement ce câble d'insert basique (jack TRS vers 2 jacks TS) avec mon Composer Pro et je n'ai aucun souci, le signal est impeccable ;)

Bonne journée

Facebook - PHAAG - Site perso

3
Ce n’est pas clair. Ce n’est pas un jack stéréo mais un jack TRS. Ils sont identiques sur le plan physique mais sont câblés différemment : en insert, il y a un envoi et un retour. Que souhaites-tu faire exactement ?
Rroland www.studiolair.be
4
On peut y connecter des jacks tant symétriques (TRS) qu'asymétriques (TS), juste éventuellement voir s'il y a des switches -10dB/+4dB.
Donc aucun souci même dans le cadre d'une utilisation en insert de table, de toutes façons, dans ce cas de figure les liaisons en entrées et en sorties sont asymétriques, seul l'insert se fait avec un jack TRS.
Voir schéma ci-dessous:

L'une des liaisons est sur point chaud (tip) + masse et l'autre sur point froid (ring) et masse (masse qui est commune pour l'envoi et le retour).

Autrement, pour une liaison asymétrique avec jack TRS (stéréo) il suffit de faire un pontage entre le ring et la masse.

Édit: J'ai jeté un oeil sur les photos du produit, il y a bien les switches -10dB/+4dB, quand tu l'utilises avec des jacks TS (fiches mono) il suffit de placer le switch en position -10dB.

.

Paraître plus con qu'on ne l'est permet d'être plus intelligent qu'on en à l'air

[ Dernière édition du message le 15/01/2026 à 22:13:04 ]

5
Citation de LoHerry :
Bonjour Stemer80,

Personnellement, je ne laisserais pas le ring en l'air car cela revient à brancher une connectique "incomplète" et le décodage symétrique par le composer pourrait t'amener des parasites plus qu'autre chose...

Par convention, je parlerai plus de jacks TS ou TRS (puisqu'il n'y a pas de notion de mono / stéréo dans notre contexte ;o))

Court circuiter les broches 1et 2 d'un jack TRS revient à avoir un simple jack TS (comme le propose tout câble d'insert basique).

Pour répondre plus directement : sur ma config, mon insert de console utilisant le classique TRS pour avoir le Send / Return en une unique connectique, j'utilise justement ce câble d'insert basique (jack TRS vers 2 jacks TS) avec mon Composer Pro et je n'ai aucun souci, le signal est impeccable ;)

Bonne journée


Bonjour merci pour votre réponse et les précision.
quel est votre modèle de composer pro?
si c'est un MDX 2200 et que la sortie n'a pas fumée, alors ça répond à ma question.

[ Dernière édition du message le 16/01/2026 à 07:52:08 ]

6
Citation de rroland :
Ce n’est pas clair. Ce n’est pas un jack stéréo mais un jack TRS. Ils sont identiques sur le plan physique mais sont câblés différemment : en insert, il y a un envoi et un retour. Que souhaites-tu faire exactement ?


Bonsoir, Effectivement au lieu de jack stéréo il faut comprendre de mon discours TRS et pour jack mono TS, désolé pour l'abus de langage. je souhaite connecter le send et return vers mon compresseur mais qui est en entrée et sortie symétrique TRS. Alors que l'insert est évidemment en Asymétrique.

[ Dernière édition du message le 16/01/2026 à 07:53:06 ]

7
D'abord merci pour vos retour précieux.

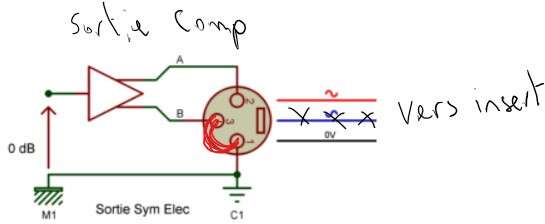

En complément, mon problème principale est le raccordement d'une sortie électronique symétrique (pas de transfo)) vers une entrée ( prise insert de la table) asymétrique. Avec un jack TS je ferais un court circuit sur le point froid du signal vers la masse à la sortie du MDX2200 ( cette config n'est pas repris dans la notice du MDX2200). l'avez vous testé sur un MDX2200? ça fonctionne pour le MDX2600 par contre.
j'ai lu aussi sur sonelec-musique.com que certains étages électroniques de symétrisation ne supporte pas leurs sorties soit à la masse (électroniquement c'est plutôt logique si une protection de court circuit n'est pas prévue dans le circuit du constructeur)...
voilà mes doutes si quelqu'un a déjà testé...
8
Je ne sais pas si j'ai bien compris ta question, mais d'après ce que tu décris il semble que tu veuilles brancher une sortie de ton compresseur directement dans l'insert de ta table.Si c'est le cas ce n'est pas comme cela que fonctionne un insert.
Un insert est constitué d'un jack TRS, un point + masse pour envoyer le signal de ta table vers ton compresseur et l'autre point + masse qui fait transiter le signal de sortie du compresseur dans l'entrée de table pour bénéficier de la compression.
Je n'ai jamais rencontré de problèmes avec mes périphériques en les utilisant en insert.
Ce n'est pas très clair, ce serait bien que tu fasses un dessin pour mieux comprendre ton souci.

.

Paraître plus con qu'on ne l'est permet d'être plus intelligent qu'on en à l'air

9
Citation de laurent BERGMAN :
Je ne sais pas si j'ai bien compris ta question, mais d'après ce que tu décris il semble que tu veuilles brancher une sortie de ton compresseur directement dans l'insert de ta table.Si c'est le cas ce n'est pas comme cela que fonctionne un insert.
Un insert est constitué d'un jack TRS, un point + masse pour envoyer le signal de ta table vers ton compresseur et l'autre point + masse qui fait transiter le signal de sortie du compresseur dans l'entrée de table pour bénéficier de la compression.
Je n'ai jamais rencontré de problèmes avec mes périphériques en les utilisant en insert.
Ce n'est pas très clair, ce serait bien que tu fasses un dessin pour mieux comprendre ton souci.

.


Bonjour, merci pour ton retour. Je suis bien sur le mode de raccordement insert que tu décris. Ma question est sur la protection de la sortie du compresseur qui revient vers l'insert (sortie symétrique électronique et non par transfo mon compresseur). mettre un jack TS dans la sortie symétrique du compresseur revient à faire un court-circuit . certain compresseur à sortie électronique l'accepte comme le MDX 2600 ( c'est dans la notice) mais je ne suis pas certain sur mon MDX2200. voilà mon sujet du moment.

10
Il doit être symétrique électronique puisque tu peux y mettre des jacks TS ou TRS (-10/+4).

En plus, il n’y a pas de câble d’insert avec le départ /retour TRS.

.

Paraître plus con qu'on ne l'est permet d'être plus intelligent qu'on en à l'air

[ Dernière édition du message le 16/01/2026 à 17:18:42 ]

11
Citation de laurent BERGMAN :
Il doit être symétrique électronique puisque tu peux y mettre des jacks TS ou TRS (-10/+4).


Hello, mais comment en déduisez vous qu’un jack TS conviendrait?
12
La présence du -10db est déjà une bonne piste...

.
