CBS Volumax 4100

VOLUMAX 4100
Compresseur/limiteur de crête pour broadcast.
MADE IN STAMFORD, CONNECTICUT, USA. 1974.

Le CBS FM Volumax 4100 existe aussi en stéréo (CBS FM Volumax 4110)
Les modèles 4100 et 4110 sont développées à partir des bases établies par le modèle précédent 410 FM Volumax. Ils étendent cette technologie d’origine afin d’offrir un son plus clair et plus brillant, tout en garantissant une protection absolue contre la surmodulation.

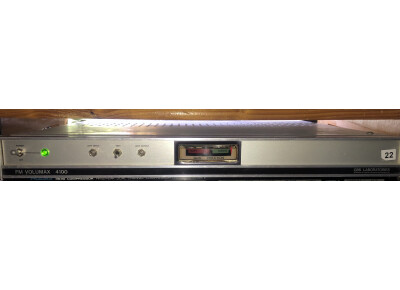

FACADE :
 - Switch Power ON/OFF avec indicateur LED
 - Potentiomètre de gain d'entrée 'Left Input'
 - Switch Test (Bypass)
 - Potentiomètre de gain de sortie 'Left Output'
 - Indicateur de réduction de gain (HEAVY/NORMAL)

ARRIERE :
 - Connexion audio symétrique en bornier ;
     Entrée 600 Ω, symétrique ou asymétrique (10 kΩ ou 150 Ω disponibles en option), de -22 dBm à +8 dBm.
     Sortie 600 Ω, flottante (symétrique) ou asymétrique (150 Ω disponible en option). Niveau max de 25 dBm.
 - Entrée BNC sur certain modèles

SPEC :
 - Alimentation
    Opération en 115V

 - Réponse en fréquence :
   +1 dB de 50 Hz à 15 000 Hz sous le seuil de limitation.
    Variable au-delà du seuil, jusqu'à atteindre la courbe de désaccentuation 75 µs (FM)
    +1 dB au niveau de sortie maximal

 - Distorsion harmonique :
    Inférieure à 1 %, en dessous du seuil de limitation, de 50 Hz à 15 000 Hz

 - Temps d'attaque :
     Entre 1 µs et 2 ms, selon la forme d’onde du programme audio

 - Temps de rétablissement (release) :
     200 ms (basses fréquences)
     5 ms (moyennes fréquences)
     1 µs ou moins (hautes fréquences)

 - Rapport signal/bruit :
     Supérieur à 70 dB

 - Précision de suivi (modèle stéréo) :
     Amplitude : ±0,5 dB
     Phase : ±1,5 degré

 - Température de fonctionnement maximale :
     +55 °C (soit +130 °F)

Le Volumax combine deux niveaux de limitation pour éviter toute surmodulation :

 - AGC (contrôle automatique de gain) pour les crêtes lentes.

 - Limiteur à diodes ultra-rapide (microsecondes) pour les pics courts.
Cette approche assure une limitation efficace sans altération audible du signal

Le Volumax FM est parmi les premiers limiteurs à contrôler séparément les fréquences au-dessus de 2 kHz, compensant la préaccentuation FM via une chaîne secondaire dédiée. Cela offre un rendu sonore plus naturel, sans écrêtage brutal de l’aigu.

 - Le modèle 4110 est constitué de deux unités 4100 montées côte à côte, synchronisées électriquement pour un suivi de réduction de gain cohérent sur les deux canaux.

 - Il est possible de convertir un modèle 4100 mono en unité stéréo sur le terrain en ajoutant un second module et un câble de couplage stéréo, avec ajustage des trims (R227) pour un suivi optimal.

 - Plate au-dessous du seuil de limitation : ±1 dB de 50 Hz à 15 000 Hz.

 - Au-dessus du seuil : la réponse suit la courbe inverse de désaccentuation FM (75 µs), garantissant une modulation équilibrée, même à hautes fréquences

Toutes les informations disponible sur cette fiche technique ont été tiré du manuel du FM Volumax 4100, par CBS Laboratories.
