service manual / schematics du L2
- 5 réponses
- 3 participants
- 557 vues
- 3 followers
soundvoyager
188
Professionnel·le de l’audio
Membre depuis 15 ans
j'ai un L2 en panne ( j'ai bien tout qui fonctionne en electrique, changé tous les condos, mais tjs pas de son )
du coup comme je sais réparer du matos, je voulais m'en occuper moi-même et devais donc aller plus loin que de changer simplement des condos, et que c'est quand même compliqué de creuser tout ça sans faire de conneries, et comme les schematics étaient introuvables sur le net, j'ai réussi à les choper auprès du service technique de WAVES
je sais que certains peuvent être en galère, alors
si jamais qqn en a besoin n'hésitez pas à m'envoyer un message
je ferai mon possible pour vous envoyer ça rapidement par internet
du coup comme je sais réparer du matos, je voulais m'en occuper moi-même et devais donc aller plus loin que de changer simplement des condos, et que c'est quand même compliqué de creuser tout ça sans faire de conneries, et comme les schematics étaient introuvables sur le net, j'ai réussi à les choper auprès du service technique de WAVES
je sais que certains peuvent être en galère, alors
si jamais qqn en a besoin n'hésitez pas à m'envoyer un message
je ferai mon possible pour vous envoyer ça rapidement par internet
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 07/06/2023 à 16:57:50 ]
soundvoyager
188
Professionnel·le de l’audio
Membre depuis 15 ans
ouf j'ai réussi à réparer !!
le pb n'était donc pas les condensateurs, mais une puce fautive ( aucun signe apparent, pas de court- circuit... )
ça m'a pris du temps mais j'y suis arrivé ! youhou !
il a fallu démonter tout le board, j'ai remplacé tous les condos ( mais ce n'était pas ça )
ensuite et enfin j'y suis allé par déduction et bingo
il me restera à réparer les digits ( input L+R ) qui sont à gauche ; qui ne s'affichent pas, à priori rien de grave puisque les autres digits fonctionnent; ça va quand même demander un peu de temps ^^ faut redémonter la façade et verifier derrière..allez encore un peu de patience pour voir cette machine complètement remise d'aplomb !
je viens de tester sur des tracks en pre-master, il faut passer du temps à bien faire ses settings, super machine. L'auto release est bluffant !
le pb n'était donc pas les condensateurs, mais une puce fautive ( aucun signe apparent, pas de court- circuit... )
ça m'a pris du temps mais j'y suis arrivé ! youhou !
il a fallu démonter tout le board, j'ai remplacé tous les condos ( mais ce n'était pas ça )
ensuite et enfin j'y suis allé par déduction et bingo
il me restera à réparer les digits ( input L+R ) qui sont à gauche ; qui ne s'affichent pas, à priori rien de grave puisque les autres digits fonctionnent; ça va quand même demander un peu de temps ^^ faut redémonter la façade et verifier derrière..allez encore un peu de patience pour voir cette machine complètement remise d'aplomb !

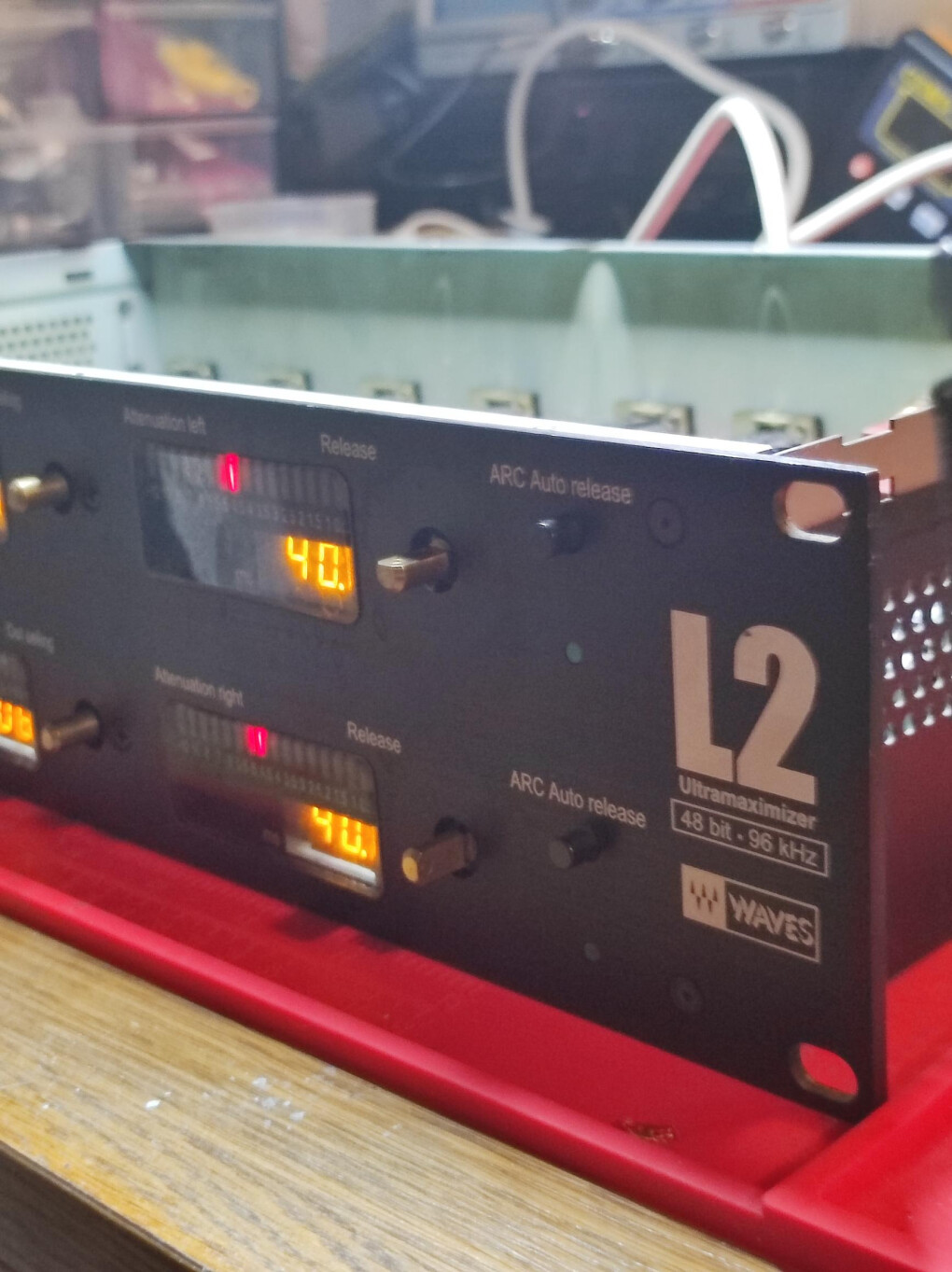

je viens de tester sur des tracks en pre-master, il faut passer du temps à bien faire ses settings, super machine. L'auto release est bluffant !
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 09/07/2023 à 03:03:45 ]
soundvoyager
188
Professionnel·le de l’audio
Membre depuis 15 ans
enfin c'est totalement réparé ! joie
après avoir lu les schematics, analysé le pb et trouvé un suspect,
il a fallu changer encore 1 puce et c'était pas évident ! détails ci dessous :
1/ préparation ( il y avait un condensateur à coté, que j'ai préféré enlever durant l'opération )
attaque au pistolet à air chaud
2/ enlever la puce mais quelle galère !! on dirait qu'il y avait 3 points de colle en dessous de la puce, il y a de quoi surprendre car il a fallu chauffer pas mal de temps ( plus que la normale ) avant que ça s'enlève, je ne comprenais pas ! c'est pas souvent qu'on colle des puces !!! je pensais ne pas en venir à bout
3/ soudure et nettoyage de la nouvelle puce
4/ ayé quel bonheur ça remarche j'ai enfin tous mes digits. Ne reste plus qu'à remettre les boutons et le couvercle et faire de la zik !!
après avoir lu les schematics, analysé le pb et trouvé un suspect,
il a fallu changer encore 1 puce et c'était pas évident ! détails ci dessous :

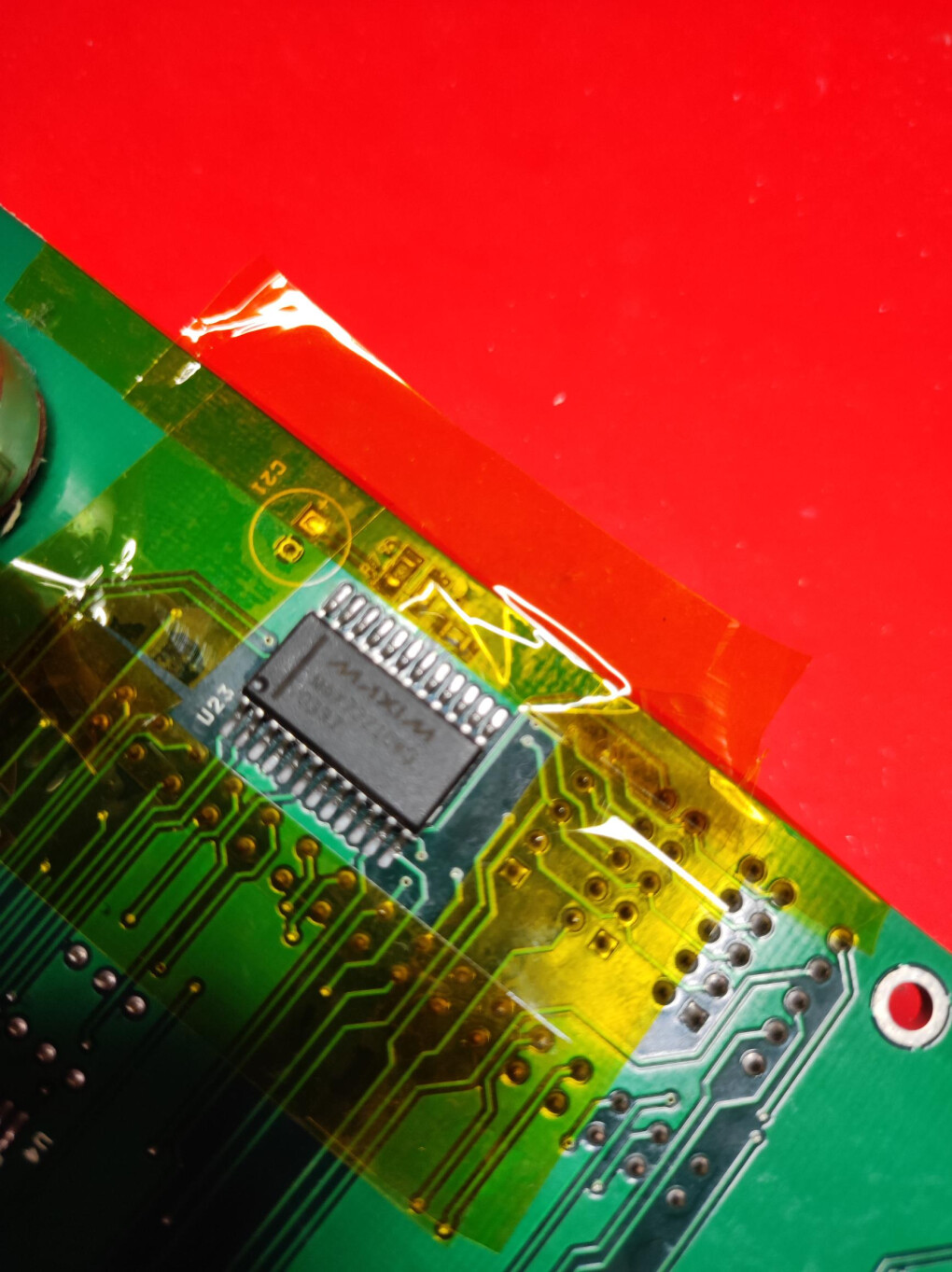

1/ préparation ( il y avait un condensateur à coté, que j'ai préféré enlever durant l'opération )
attaque au pistolet à air chaud

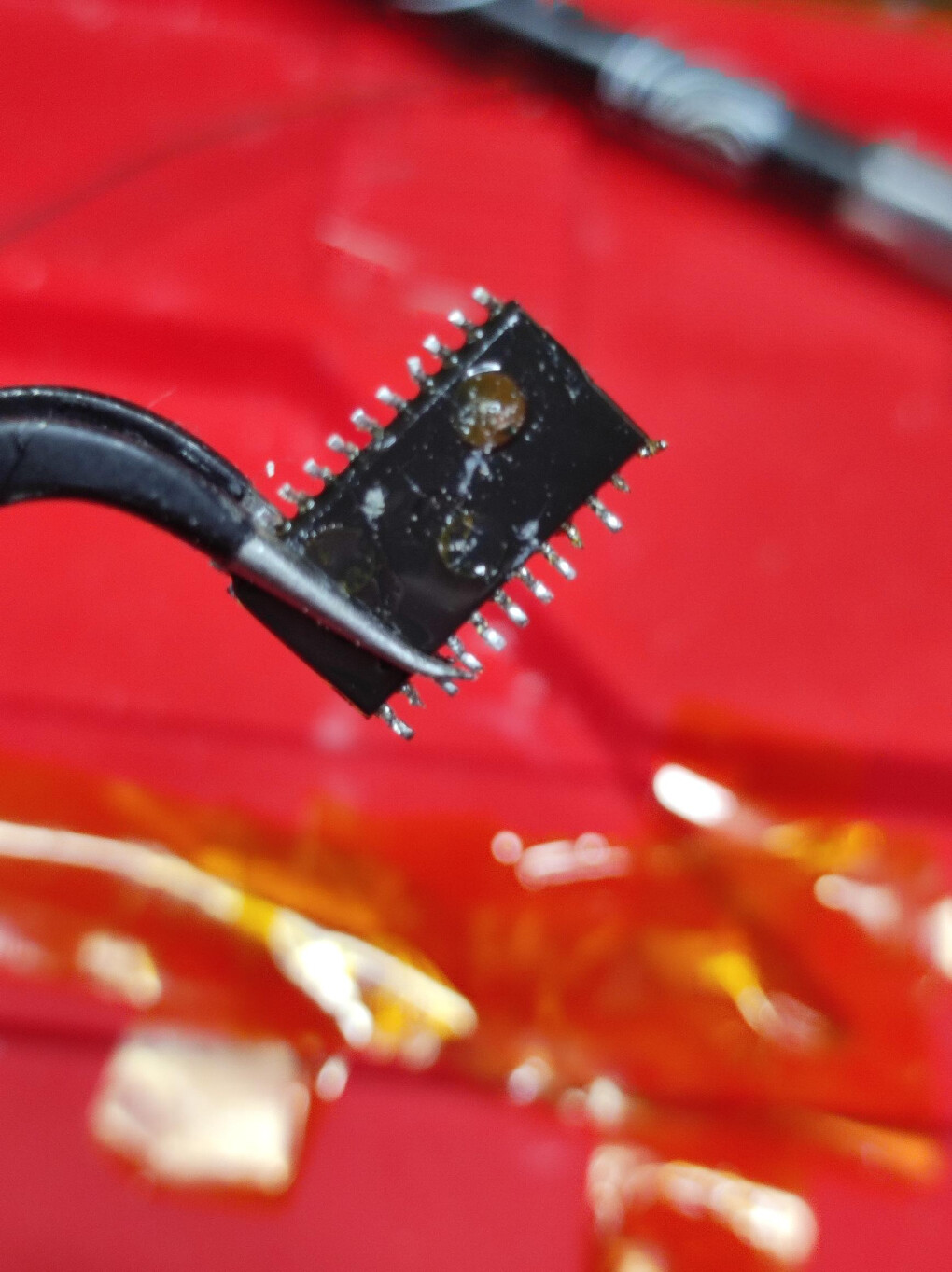

2/ enlever la puce mais quelle galère !! on dirait qu'il y avait 3 points de colle en dessous de la puce, il y a de quoi surprendre car il a fallu chauffer pas mal de temps ( plus que la normale ) avant que ça s'enlève, je ne comprenais pas ! c'est pas souvent qu'on colle des puces !!! je pensais ne pas en venir à bout

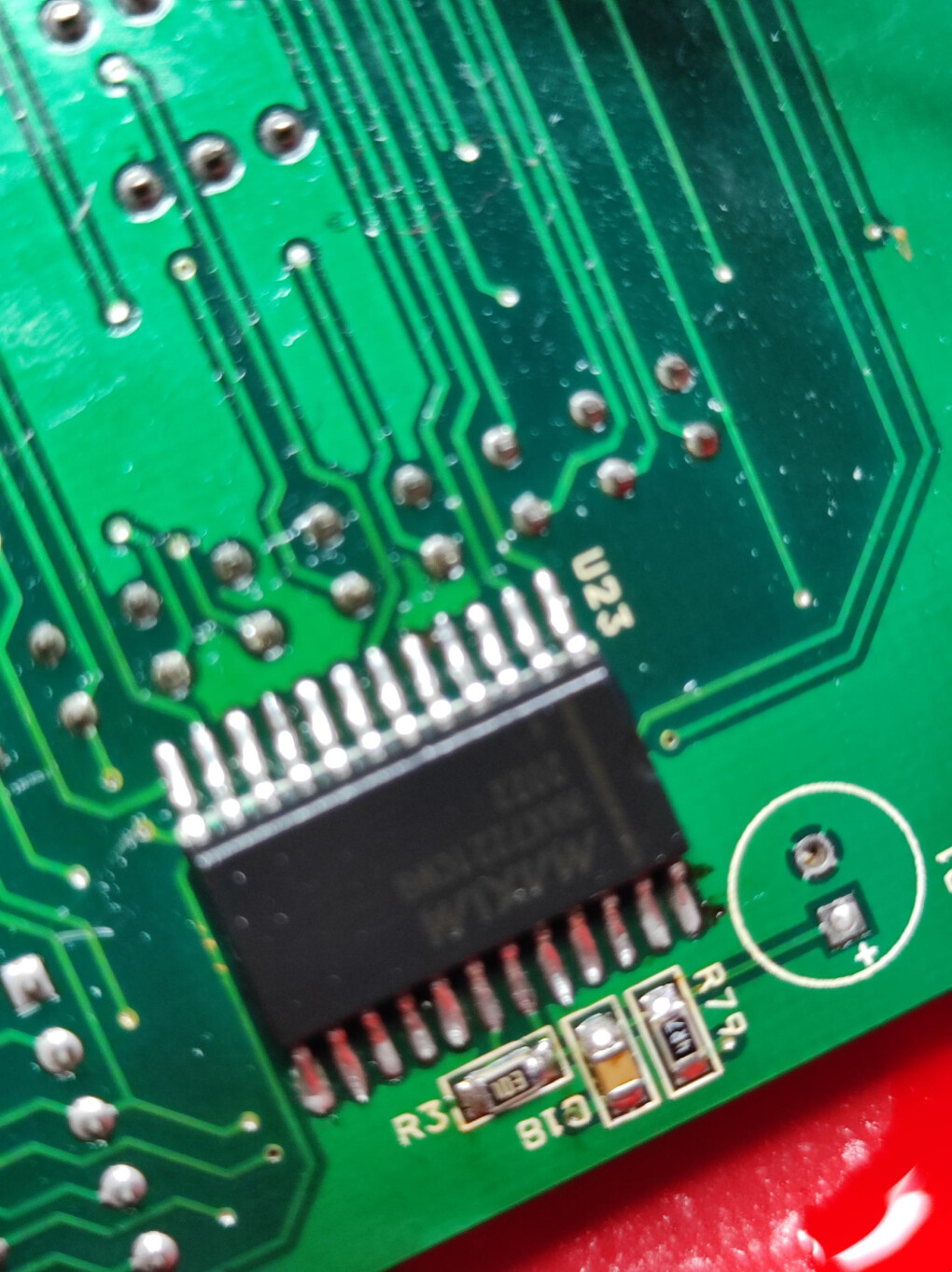

3/ soudure et nettoyage de la nouvelle puce

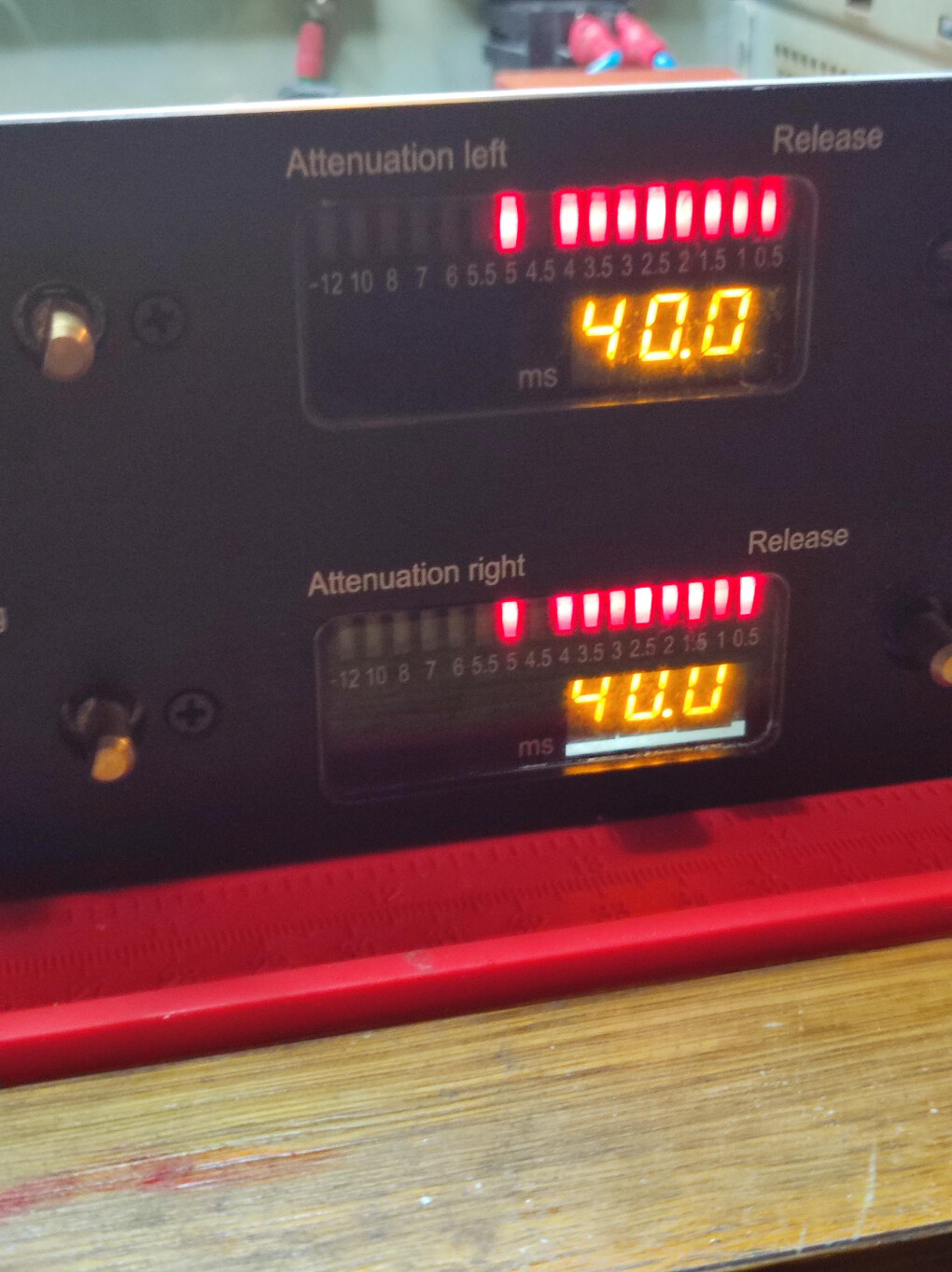

4/ ayé quel bonheur ça remarche j'ai enfin tous mes digits. Ne reste plus qu'à remettre les boutons et le couvercle et faire de la zik !!
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 12/07/2023 à 18:47:14 ]
