Sujet de la discussion fils dessoudés sur micros
Salut à tous

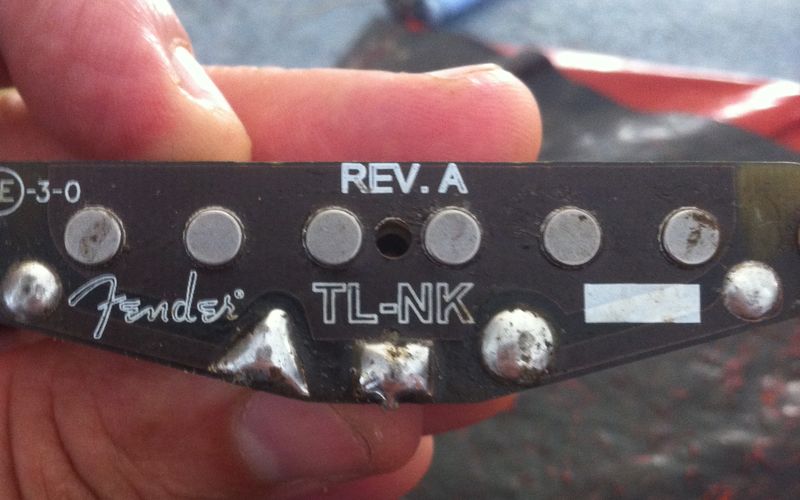

J'ai acheté un micro neck fender pour ma télé et les fils sont dessoudés (je le savais le vendeur m'avait prévenu)

Pourriez vous me dire ou dois-je ressouder un fil noir pour la masse et un blanc pour le chaud ? celui de droite ou celui de gauche (le milieu étant la masse du capot) ?

373945-0-fdeb4b4f99-dfb5.jpg[source=https://i35.servimg.com/u/f35/16/00/25/36/img_2810.jpg]Source[/source]

Deuxième question :)

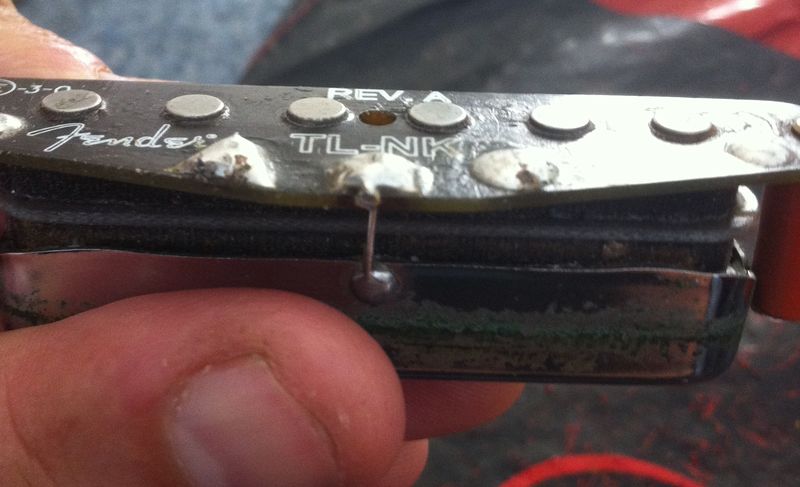

je mets un sélecteur 4 voies sur ma telecaster, je vais donc devoir dessouder le fil qui relie le capot du micro à la masse et ressouder un 2eme fil noir pour faire une seconde masse. Je sais qu'ensuite, je dois relier les deux masses, l'une au selecteur, l'autre sur la masse du capot de volume. Lequel va à l'un et l'autre ? :idea:
373945-0-fdeb4b4f99-466b.jpg[source=https://i35.servimg.com/u/f35/16/00/25/36/img_2811.jpg]Source[/source]

Merci à vous :G3:
2
Le plot triangulaire est le signal (hot).
Le plot rond sera à connecter au sélecteur (cold) pour la mise en série.
Le plot carré est à connecter à la masse (au dos du potard). A priori pas besoin de déconnecter quoi que ce soit, à moins qu'il y ait contact électrique entre rond et carré.

Tout ca doit être expliqué dans la notice du micro, que tu devrais pouvoir trouver sur le site de Fender.

Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watts

[ Dernière édition du message le 26/07/2016 à 16:24:10 ]

3
Super, merci pour ta réponse.
A priori, j'ai vu sur les tutos YouTube qu il fallait quand même couper la jonction entre le capot et la masse du milieu, carrée donc.
4
Si il n'y a pas contact entre le capot et l’extrémité de la bobine (plot rond), il ne faut pas couper la jonction entre le capot et la masse, au contraire c'est ca qu'il faut relier à la masse de la guitare : ca fait partie du blindage.

Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watts

5
pourtant, sur tous les tutos que j'ai vus, ils disent de faire cette opération, c'est bizarre :|
Ici à 17min15

[ Dernière édition du message le 27/07/2016 à 07:46:17 ]

6
Parce que sur un micro normal, il y a un lien entre une extrémité de la bobine et le capot. Or tu as un Fender Noiseless, dans lequel cette séparation est déjà faite. La preuve : il y a 3 points de soudure pas juste 2.
http://intl.fender.com/en-FR/guitar-bass-parts/pickups-and-preamps/fender-n3-noiseless-tele-pickups-set-of-2/
http://www.tdpri.com/attachments/neck-jpg.22980/

Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watts

[ Dernière édition du message le 27/07/2016 à 09:53:35 ]

7
ah yes. ;)
D'ailleurs, il n'y a pas de fil de bobine visible relié aux soudures, comme sur la plupart des micros. C'est normal et caractéristique des noiseless ?
8
Tu vois les deux autres soudures près des trous de fixation ? Eh bien c'est là qu'arrivent les extrémités de la bobine.

Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watts

9
ah ok, mais alors il y a un conducteur entre ces deux soudures aux extrémités sur lesquels sont reliés les deux fils du bobinage et le point chaud et la masse du milieu ?

[ Dernière édition du message le 27/07/2016 à 13:39:03 ]

10
Oui, la plaque marron est un circuit imprimé. Ca se voit sur ta première photo.
Et la masse (contact carré central) n'y est justement pas reliée, seulement au capot et aux aimants.
