Astuce : Delay Marshall & Tap Tempo.

Par ravachol 2 le 29/09/2017 - (Tout public)

 Le "Tap tempo" sur cette pédale de delay est, probablement indispensable pour de la scène.

Néanmoins, ne serait ce que pour un usage domestique, il est très pratique pour modifier la vitesse de l'écho, sans avoir à se baisser et "bidouiller" un potard "delay time", dont on distingue à peine le marquage et qui envoie un "acouphène" intempestif.

Poutant cette pédale de "Tap", (la plus simple du monde !), arrive à atteindre des prix "gastronomiques", (comme dirait Coluche !). jusqu'à plus de 60 € !

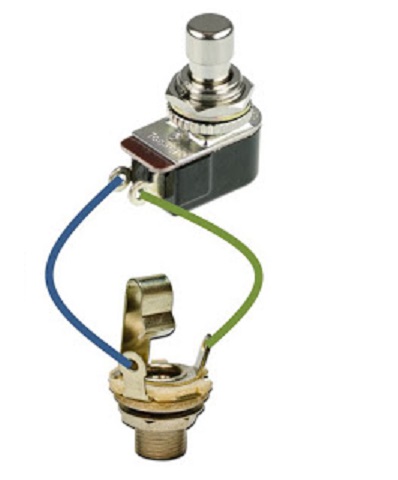

On remarquera, en effet, que le câblage est d'une compléxité extrème :

3

  ... Un footswitch "momentané" 2 poles, et une entrée de jack ...



 Si bien qu'en associant un peu de logique, quelques souvenirs scolaires, très peu de matériel et sans avoir besoin d'être diplomé des "Arts et Métiers", il est facile, et même amusant de faire ça soit même ...

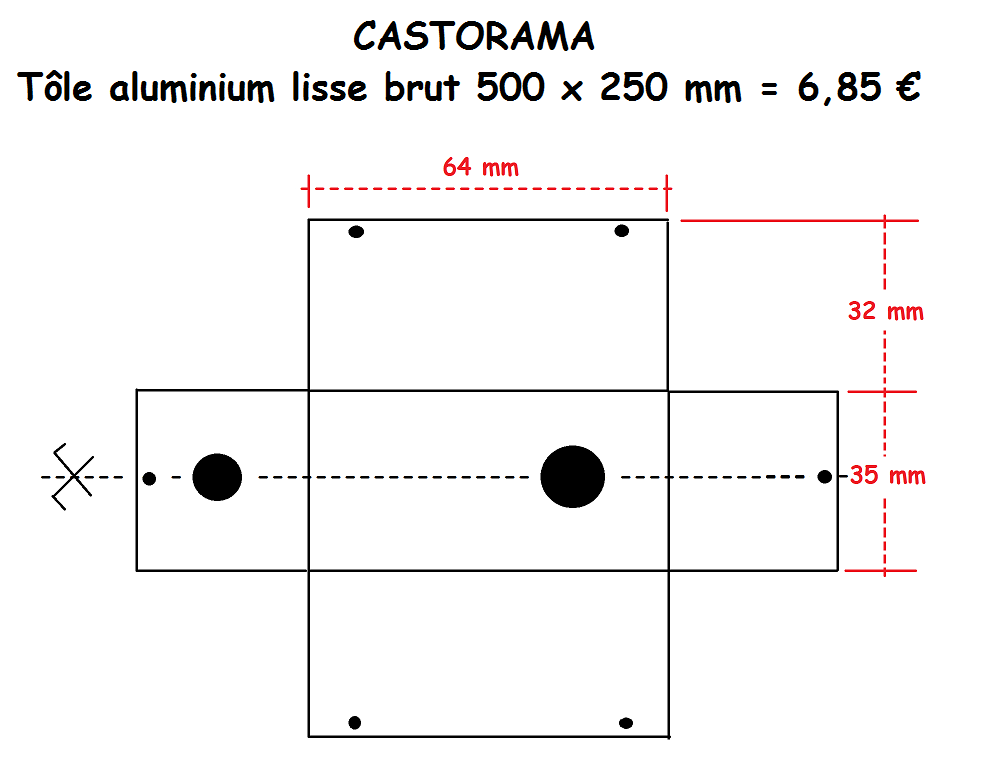

 En regardant un vieux morceau de tôle alu de 1,5 mm, (et qu'il est souvent facile de trouver en "récup" sur de vieux électroménagers), je me souvenais soudain de ma tendre enfance, et de ces cubes en carton qu'on nous faisait faire en "Traveaux pratiques" ...

 Ce matériel, (l'alu), est d'une résistance à toute épreuve et se travaille très bien.

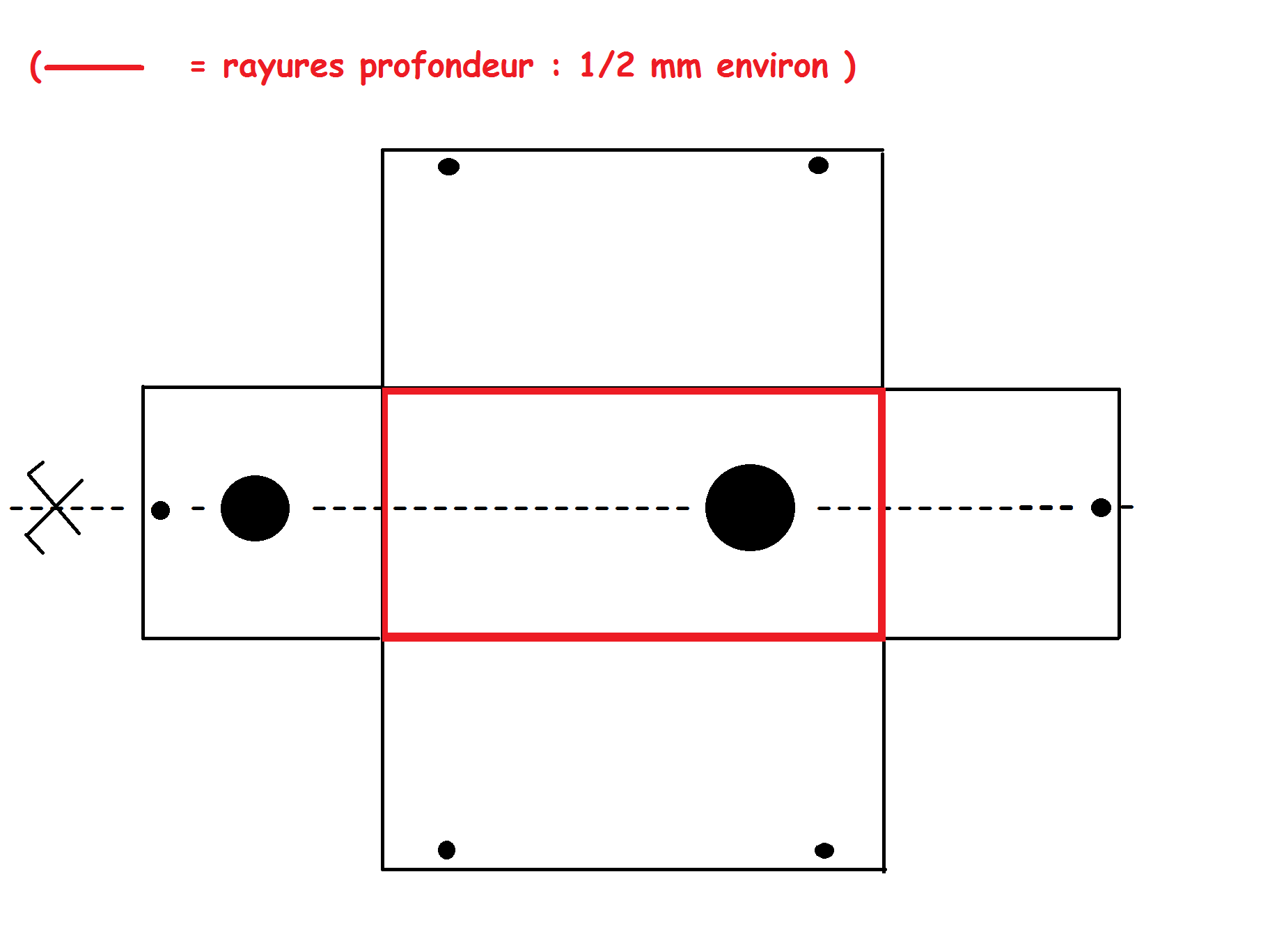

 A savoir qu'il est très facile de découper une grossière "croie" aux dimensions souhaitées, (le plus proprement possible, bien sur), de la rayer aux endroits prévus pour un pliage ultérieur, en entaillant quelque peu l'aluminium (1/2 mm environ), sur ce qui sera l'intérieur du boitier, à l'aide d'une "griffe de zingueur" (si on en a une), ou avec l'angle d'une lime.



4

 Après avoir fait les trous destinés à recevoir les deux malheureuses pièces qui composeront 'l'engin"; reste plus qu'à l'obliger à plier à l'aide d'un étau, (si on en a un), ou même de l'encoignure d'une porte.

 Ramener les 4 pans à l'équère se terminera délicatement à la main...



4 Copie

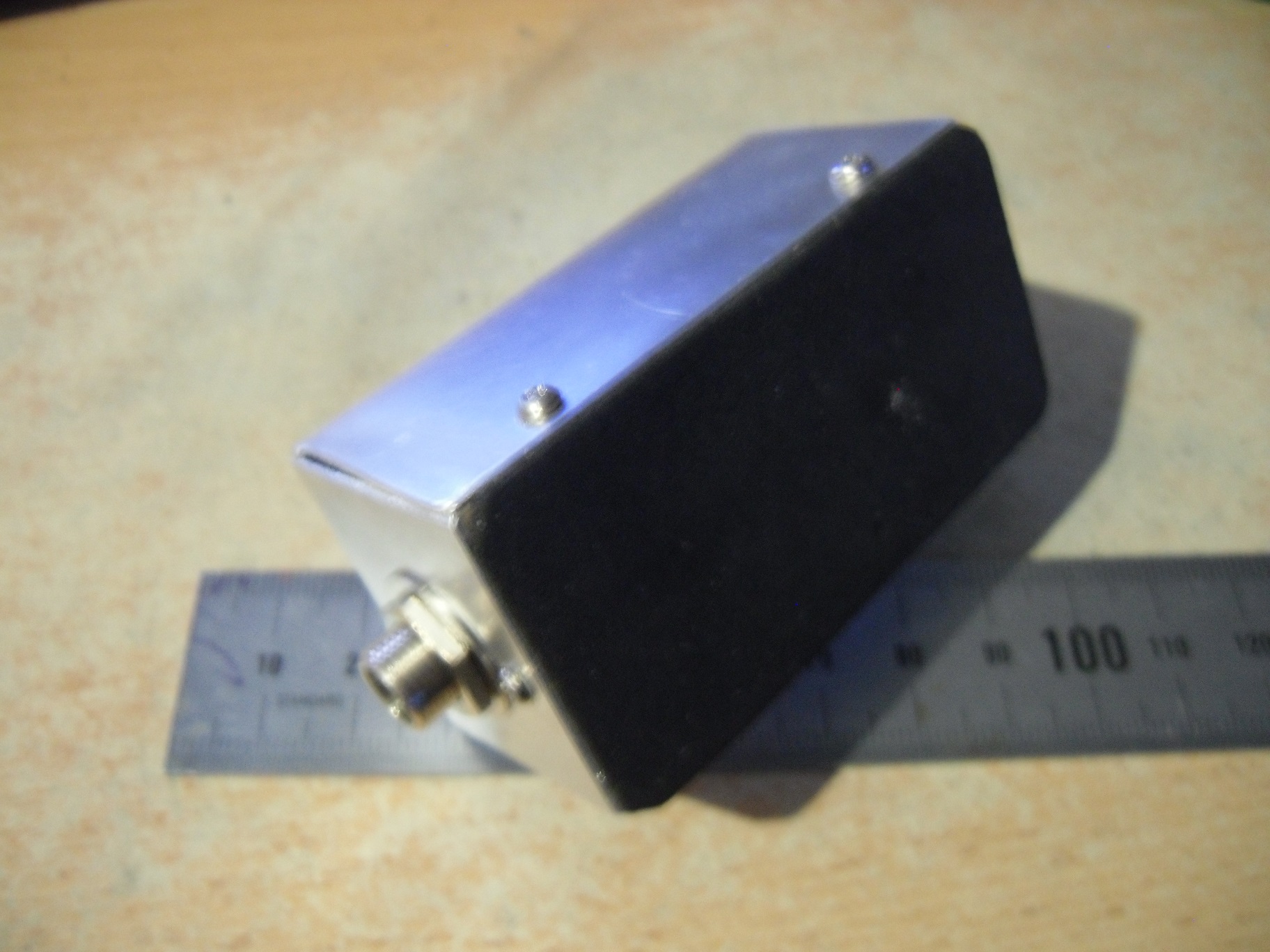

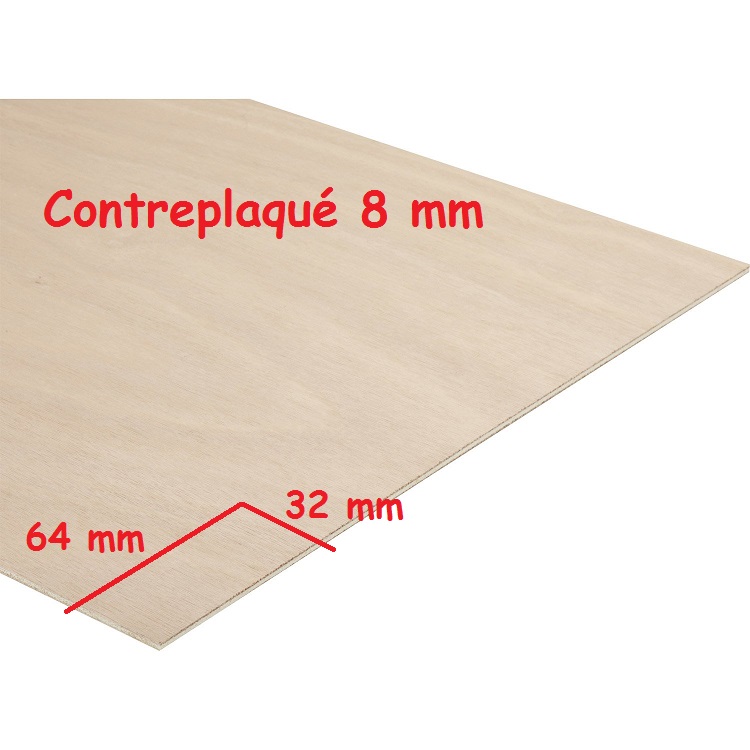

 Un morceau ridicule de contreplaqué de 7 ou 8 mm viendra servir de "fond".

Affleuré à l'alu il permettra d'y mettre 6 vis de 2x10, (type de celles qui s'utilisent pour mécaniques), de

solidifier définitivement la "chose", et éventuellement lui coller de quoi adhérer au pedalboard ...



5

 Rien n'empèche d'y mettre deux sorties en augmentant un peu la longueur de l'engin, plutôt qu'un "Led", comme le propose certains "constructeurs" à plus de 40 €, et qui ne sert strictement à rien dans le cas présent...

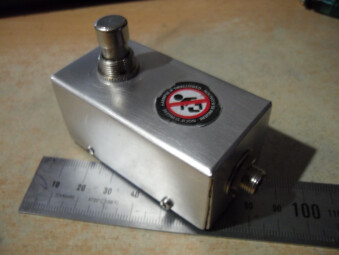

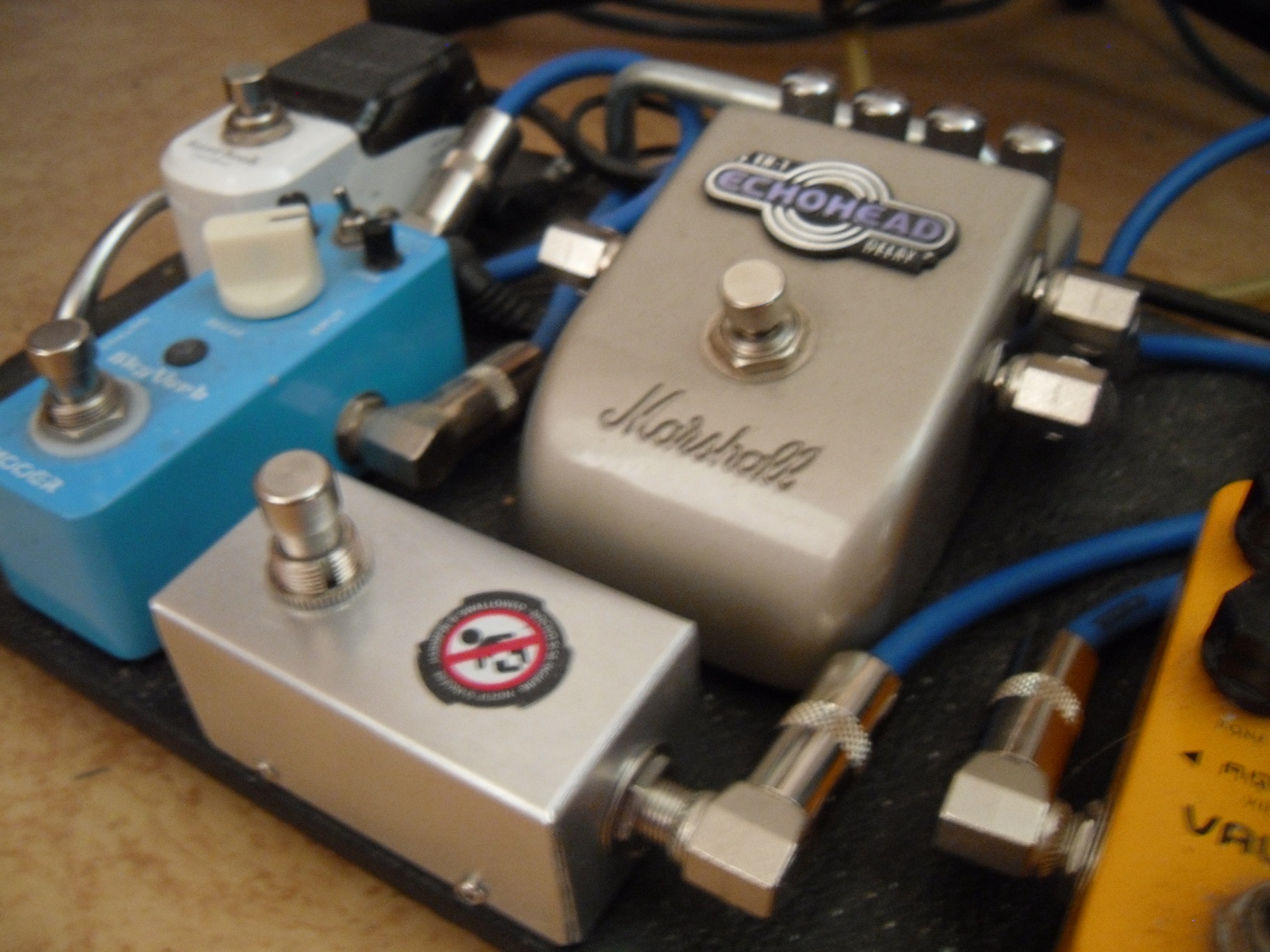

Un look "vintage" assuré, avec une solidité adequate à l'usage, garantie !

SAM 1078.JPG
SAM 1071.JPG
SAM 1060.JPG



*** IMPORTANT:

Par ailleurs, il est dificille de trouver des infos sur le fonctionnement de ce "Tap tempo".

A tel point que certains usagers de cette pédale, (Echohead), en ont souvent déduit que l'entrée "Tap" ne fonctionnait pas, ou mal ...

 * Après maintes recherches et essais :

Sur la position 3 du selecteur de delay, la pédale de "Tap" n'acceptera que 4 pressions successives au rythme choisi, pour modifier la vitesse du delay, l'enregistrer, et la rendre immediatement ... ni 3, ni 5, ni 10 ! C'est 4 !
