aide demandée Allen & Heath XONE 92: Probleme volume de sortie record asymétrique !

  • 26 réponses
  • 4 participants
  • 4 466 vues
  • 3 followers
Allen & Heath XONE 92: Probleme volume de sortie record asymétrique !#1
Salut,
j'ai récemment acheter une xone 92 old design d'occasion, et je me suis rendu compte que la sortie record à un problème:
le volume de la sortie stéreo record est asymétrique, le volume left (blanc) sort normalement alors que le right (rouge) est vraiment plus faible.
Cela produit donc un déséquilibre inconfortable. Je possédais une 42 au paravant et je n'ai pas rencontrer ce problème .
Je me suis donc permis d'ouvrir la 92 mais je ne comprends pas d'ou vient la source du problème, car toute les autres sortie fonctionnent correctement. Quelqu' un serait en mesure de me conseiller ou meme quelqu'un à t'il rencontrer ce problème ? Cordialment :oo:
signaler
#2
Salut,

pas cool ton affaire.
question bete, tu as essayé de changer de câble, ou simplement inverser L et R pour voir déterminer si le problème vient bien de la table qui sort pas assez de son, ou si c'est le cable/recepteur qui ya au bout qui surcharge une des sorties ?

Si c'est la table, il faut regarder tout ce qu'il y a sur le chemin du signal entre le bus interne et la prise REC concernée. Le plus probable : résistance en série sur le signal qui a pris un shoot, sinon capa de liaison et ampli op.
signaler
#3
Pourquoi est-ce que tu utilises cette sortie plutôt qu'une autre ? D'autant plus que tu nous dit que les autres fonctionnes.

C'est en "théorie" la moins bonne car asymétrique (unbalanced) alors que toutes les autres sont des sorties symétriques (balanced), donc normalement protégées de toutes interférences. En principe, il y a au moins du Jack TRS ou du XLR symétrique en entrée sur toute les enceintes amplifiées digne de ce nom.

Le câble RCA peut en effet être l'élément qui perturbe le signal.
Dans le pire des cas, il s'agit d'un composant interne comme le stipule alex.

signaler
#4
Salut, MERCI pour vos réponses.

Djwideb> j'utilises pas cette sortie plutôt qu'une autre, juste selon différentes config je serai amener a l'utiliser donc ca me pose un problème. De plus sachant que ce défaut est anormale j'aimerai bien le réparer, pour que la table soit au top!
Sinon pour ta théorie unbalanced/balanced ou peut on obtenir ce genre d'info sur la table, merci.

Alex.com> J'ai changer de cables et de sources pensant que cela venait d'un mauvais branchement ou d'un cable obsolète, mais le problème à persister.
Et j'ai constaté que R de la sortie Rec Out sort presque pas de son, voir aucun...
Alors que toute les autres sortie fonctionnes correctement ainsi que mon mêtre volume master..
j'ai constaté que la sortie rec out et qui se situe sur le circuit de toutes les sorties est conecteé via un cable fc20p au circuit du master generale , booth, etc...je pourrai tester le cable FC20p ce dimanche si ceux des 42 son identiques.
Par contre je ne situe pas le "bus interne",à vrais dire je ne connais pas le vocabulaire technique électronique: "capa de liaison et ampli op"...
Si je dois tester un composant quelles sont les manipulations a faire ? hors de se munir d'un multi metre?

Merci
signaler
#5
Citation de bbrtrand :
Djwideb> j'utilises pas cette sortie plutôt qu'une autre, juste selon différentes config je serai amener a l'utiliser donc ca me pose un problème. De plus sachant que ce défaut est anormale j'aimerai bien le réparer, pour que la table soit au top!
Sinon pour ta théorie unbalanced/balanced ou peut on obtenir ce genre d'info sur la table, merci.


Page 14, tu as les informations sur les connectiques, dont celle des différentes sorties :
https://www.decibel.ch/documents/XONE92L_m_fr.pdf

Avec ce type de diagrame, tu peut observer les différents chemins : http://www.sonifex.com/company/logos-images/productimages/s1/s1-output-and-power-bd.jpg

Tu peut contacter A&H pour qu'il t'aiguille sur le problème ;)
signaler
#6
Ok merci Djwideb, je vais aller voir ca.
Mais le probléme reste quand même louche, je n'ai jamais eu d' échos que des détenteurs de xone 92 ont rencontré ce type problème..
Je vais essayer de contacter allen et heath, il faut directement les contacter sur leur site ?
signaler
#7
Citation de bbrtrand :
Ok merci Djwideb, je vais aller voir ca.
Mais le probléme reste quand même louche, je n'ai jamais eu d' échos que des détenteurs de xone 92 ont rencontré ce type problème..
Je vais essayer de contacter allen et heath, il faut directement les contacter sur leur site ?


C'est pas bien grave comme problème, surtout que c'est une table full analogique, donc bien construite et avec des PCB séparées je suppose.
Si le son sort à faible volume, ç'est certainement un problème mineur (faux contact, poussière, oxydation).
Si le sont ne sort pas, ça ressemble plus à un problème de composant.

Oui pour contacter A&H voici le lien : http://support.allen-heath.com/Tickets/Submit/RenderForm
signaler
#8
Tu as ouvert la table ?

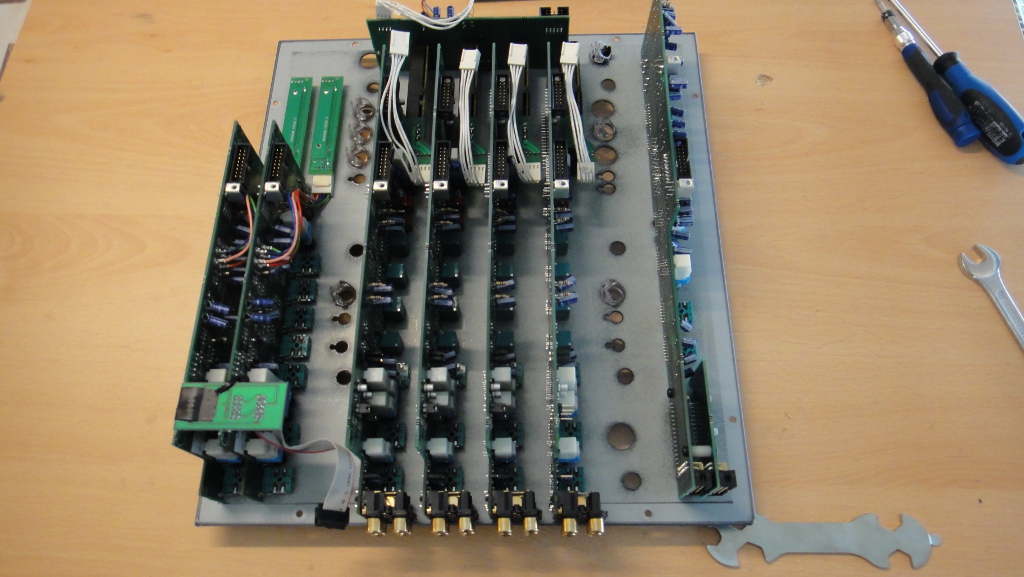

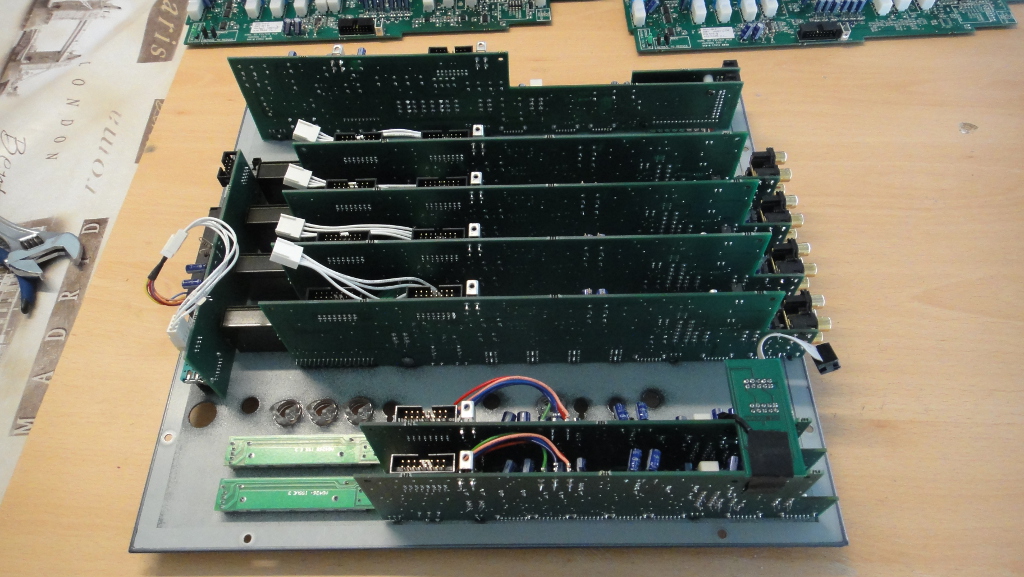

Car c'est une table assemblée en tranche
image.php
image.php
image.php

Moi je verrais plutot la prise RCA qui est serrait mal soudée !

Allen & Heath risque de te dire d'aller voir le SAV.
Si tu t'y connais pas en electronique ce sera de toute manière la ou tu devras aller :mdr:
Sinon il y a le schéma qui ce trouve sur le net je suis déjà tombé dessus ...
Et puis pour rappel le signal micro n'est pas repris dans la sortie record. Il y a peut être une modife mal faite !

signaler
#9
Salut,
oui djzephyrin j'ai bien ouverte la table, et je l'avait deja ouverte quand je l'ai acheter pour voir son état interieur. Je le faisais aussi de temps en temps avec ma 42 pour la Souffler.
J'ai suivi le tuto en enlevant le jumper mais ca n'a rien changer.
Quand je met un gain normale sur ma voie oui il ya une source, seul le left sort sur le rec out et quand je pousse le gain a fond ca sort sur les deux mais le right un un volume extrêmement faible.
j'ai regader les soudures des connectiques rca et visuellement c'est propre.
j'ai trouver un plan du circuit generale de la 92, je pense que ca doit venir d'un composant.

djwideb, je pense que je vais contacter A&H dans la semaine pour voir ce qui vont me répondre.

http://www.allen-heath.com/media/1669.pdf

https://fr.pinterest.com/pin/237142736609002068/

https://fr.pinterest.com/pin/237142736609002081/

signaler
#10
Les prises Rec elle sont soudéés sur sur une carte il me semble après il y a un cable qui ce branche dessus de souvenir.
C'est peut être ce câble qui est HS ou mal enfiché !
D'après le schéma la sortie Both et rec prennent la même chemin donc si la sortie Both fonctionne bien je vois bien un problème de cablage ...

Les 2 derniers lien fonctionnent pas tu pas mettres les schémas sur ton compte audiofanzine ?
signaler
#11
djzephyrin> je vais essayer de tester avec le un autre cable pcb de 42 ce weekend.
Voila les liens c'est des photos des rca rec out et soudures, et effectivement le booth fonctionne correctement en mono et stéreo

https://www.instagram.com/p/BPKM4S5hen9/?taken-by=sisibbr

https://www.instagram.com/p/BPKM3ZLB4dQ/?taken-by=sisibbr
signaler
#12
Derrière les prises il y a bien le connecteur non ? Si tu as un multimètre tu devrais déjà vérifier les connexion de la prises et du connecteur avec la fonction ohmetre si tu as pas la fonction testeur avec beep

Par contre je crois qu'il y a deux resistances une pour chaque coté sur le chemin. On en voit 4 en smd sur tes photos ...
signaler
#13
djzephyrin> Ok je ferai ca dimanche, je posterai un message pour te tenir au courant. Quand tu parles de prise, tu parles de ce genre de prise https://www.focusattack.com/6-inch-flat-ribbon-floppy-pvc-drive-cable-with-20-pin-2x10-header/ ?
signaler
#14
oui c'est ce genre de cable. Dans la vidéo on voit bien qu'il y a 2 prises de cette sorte à connecter sur le PCB ou sont fixé les prises RCA.
Peut être que l'un de ces deux cables est mal enfiché d'un coté ou de l'autre d'ailleurs car de mémoire il sont assez court donc un chiant à remettre en place avant de refermer la table icon_facepalm.gif
signaler
#15
djzephyrin> Les cables pcb sont correctement branché, et malheureusement les cable&s pcb de la 42 ne sont pas compatible dou coup impposible de tester si ca viens du pcb :???:
signaler
#16
Ces câbles sont très facile à faire ici un exemple pour un coté faut oublié le support SD card

http://www.ucapps.de/mbhp_sdcard.html

sinon comme je pense que tu n'as pas le matos pour trouver la panne toi même et que ce doit pas être grand chose amène la chez un réparateur cela devrais pas te couter grand chose par contre profies en pour lui demander les mises à niveau qui non sans doutes pas était faites.

https://pool.qnapclub.pl/diagrams/allen_and_heath/xone_92_3d_4d/xone92_ecns_1.pdf
signaler
#17
djzephyrin> ok merci je vais commencer par changer la nappe de cables pour tester , je pense que je n'ai pas a changer les connecteur. Sinon pour ce qui est de mises je pense que ce n'est pas nécessaire car le vendeur ma dit qu'elle était de 2010 mais il n'a pas de facture donc difficile à prouver, quelqu'un serait comment connaitre l'année de sortie de sa 92 sans facture ?
Et pour finir si j'ai une révision à faire tu me conseille d'aller ou sachant que je suis de Picardie ? Merci
signaler
#18
Tu peux déjà regarder si c'est une made in uk ou pas . Je pensais que les old design était plus ancienne que cela !
Peut être avec le numéro de serie en contactant A&H il pourront te dire si il faut faire les corrections ou non.
Et puis si tu amènes ta Xone 92 au SAV il te le diront aussi non ?

En france j'ai eu des surprises avec le SAV fournit par le distributeur, mais je vois que celui a changé depuis.

http://www.allen-heath.com/dist_type/france/

Citation :


ALGAM S.A.S.

ALGAM S.A.S.
Parc d’Activité des Petites Landes
2, rue de Milan
44848 THOUARE CEDEX
France

www.algam-entreprises.com

www.laboitenoiredumusicien.com

Tel: +33 (0)2 40 18 37 00


Tu devrais les contacter pour leur demander ou la faire réparer !
signaler
#19
djzephyrin> OK merci pour l'adresse, et il me semble que c'est une china mais old design. Avant d'envisager de l'envoyer je vais deja changer la nappe pcb et j'aviserai en fonction. :)
signaler
#20
Salut a tous, je viens finalement d'aller voir un amis qui fait de la maintenance dans la sono via son taff, et il a detecté la panne en vérifiant les autres possibilités : la panne vient du connecteur rca rec out , je dois donc le changer. Je cherche donc la pièce seule et je ne la trouve pas sur le net, si vous avez des adresse ou site pouvez vous me les transmettre, cordialement merci
signaler
#21
Ca ressemble un peu à cela non ?


Chez mouser il y plein prise RCA avec montage sur PCB par contre cela va te revenir cher en frais de port pour un seule prise icon_facepalm.gif

https://www.mouser.ch/Connectors/Audio-Video-Connectors/RCA-Phono-Connectors/_/N-778cx?P=1yzxfxcZ1z0z80n
signaler
#22
Regarde les rca pour pcb, il y a plein de sites qui en vendent en France. Vérifient les dimensions (espacement, longueur, largeur) pour être sur que ca corresponds en notant celle de la table. Ca coûte environ 2-3€
signaler
#23
tu vas à la decheterie et fouille dans les bacs hifi-déchet electronique, tu trouveras bien un vieux poste qui a une paire de RCA à récupérer.
comme dit Djwideb, attention à l'entraxe et la position de la vis (si il y en a une).
signaler
#24
Sinon, tu peut réutiliser la plaque qui maintient les RCA et juste changer les connecteurs RCA femelle :bravo:
signaler
#25
oui, cest ce type de connecteur avec les broche a la verticale pour le circuit imprimé. j'ai trouver un modèle qui correspond finalement mais les frais de port son de 16 euros: http://www.costruireaudio.com/en/rca-socket-connectors/rca-socket-connector-rcs-15.html , du coup j'essaye de voir si il n'y a pas moin chère sur un autre site. J ai hésité a contacter allen pour leurs demander la piece mais je pensse quil vont vouloir me vendre le circuit imprimé complet des sorties...
