Changement de crossfader ?

mtwallet

97

Posteur·euse AFfranchi·e

Membre depuis 17 ans

03 Juin 2022 à 08:40 (modifié le 03 Juin 2022 à 10:11)

#1

Bonjour

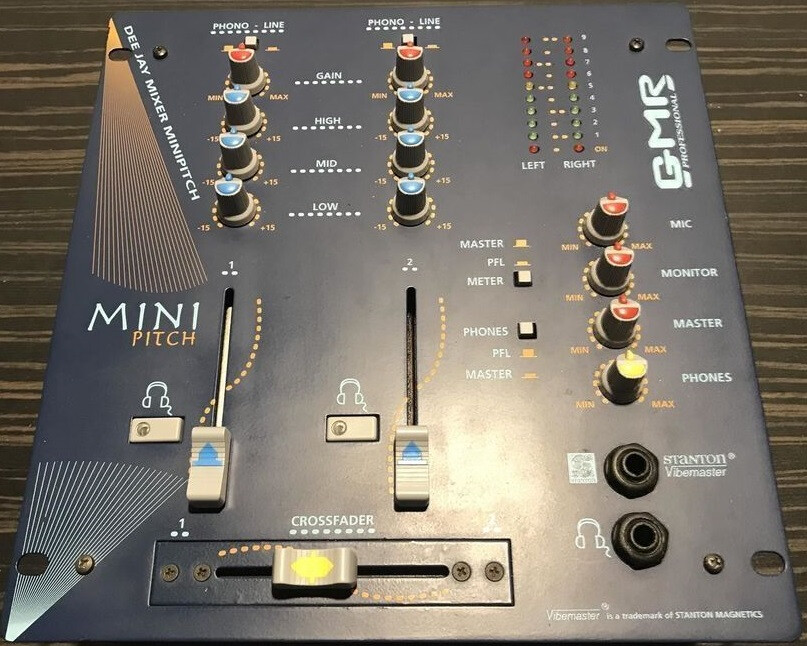

J'ai acheté une table 2 voies GMR Minipitch (comme sur la photo). Malheureusement le potard du crossfader est cassé, et difficile de le réparer sans changer toute la pièce.
Quelqu'un aurait la référence du modèle svp ?
Je n'ai aucun schéma ; apparemment c'est le même crossfader pour toutes leurs tables.

Merci !

mtwallet

97

Posteur·euse AFfranchi·e

Membre depuis 17 ans

03 Juin 2022 à 08:58 (modifié le 03 Juin 2022 à 09:43)

#2

j'ai VU ces modèles pas chers (j'ai acheté la table 20€, c'est pas pour mettre 40€ dans un crossfader !)

https://www.thomann.fr/behringer_cfm2.htm
=> https://www.thomann.de/gb/behringer_cfm2.htm
https://www.sweetwater.com/store/detail/CFM2--behringer-ultraglide-crossfader-module-cfm-2
75 x 20 x 12 mm
4pin

https://www.thomann.fr/behringer_cfm1.htm
https://www.thomann.de/gb/behringer_cfm1.htm
LENGTH out : 73 mm LENGTH route : 57 mm HOLE SPACING : 64 mm LENGTH OF LEVEL: 15 mm 73 mm x 21 mm x 15 mm
5pin

???

En attendant, je l'ai bien nettoyé, et j'ai bidouillé une nouvelle patte pour fixer un potard mais ça risque de ne pas tenir longtemps.

C'est quand même idiot de ne pas vendre des "patins" de crossfader"...

Cantalien

2166

AFicionado·a

Membre depuis 18 ans

03 Juin 2022 à 22:11

#3

Bonsoir,

Moi je voie entre 13 et 15 euros et pas 40 euros.

Mais faut être vraiment sur que cela soit la bonne pièce.

Tu as démonté le crossfader ?

mtwallet

97

Posteur·euse AFfranchi·e

Membre depuis 17 ans

06 Juin 2022 à 15:24

#4

Bon ben déjà exit les Behringer, c'est un 6-pin...

Cantalien

2166

AFicionado·a

Membre depuis 18 ans

06 Juin 2022 à 16:24 (modifié le 06 Juin 2022 à 16:25)

#5

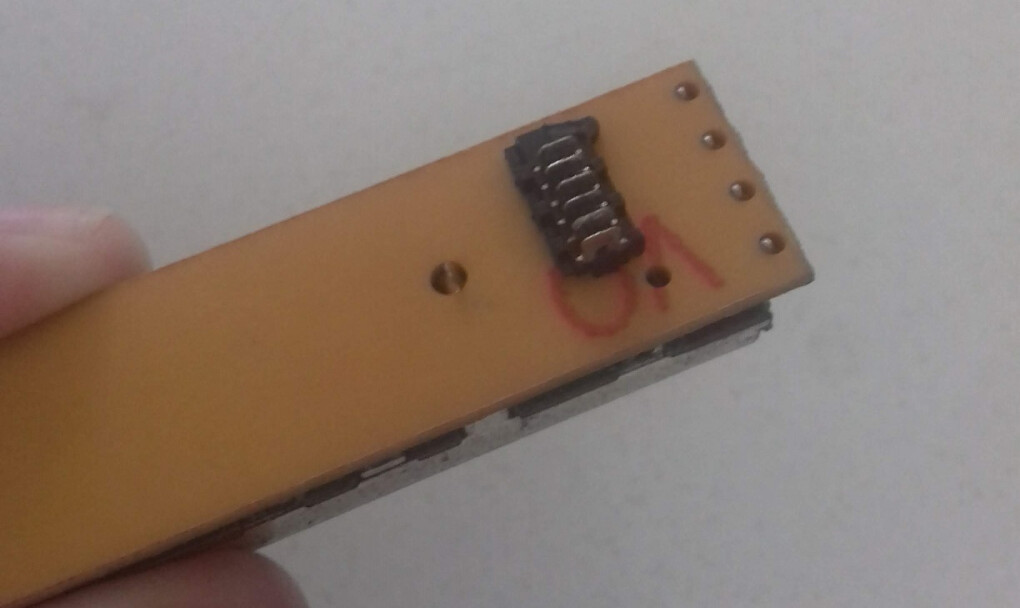

Tu montres le dessous du circuit imprimé, ce qui compte le plus c'est la "fader" que tu fixes dessus.

Désolé, mais peux-tu en montrer plus ? Et ce qui est cassé également.

Dessus, dessous....

Je vois que ta table correspond à une Stanton Magnetic.

C'est dans cette référence que tu dois chercher.

chris m.berger

7269

Je poste, donc je suis

Membre depuis 22 ans

06 Juin 2022 à 20:45

#6

ton cross faut le dessouder , tu dois avoir une valeur dessus , gmr ce n'est pas du hdg c'est des fader à quelques euros et si vraiment tu t'en sert mets un inno

https://chrismberger.fr/

mtwallet

97

Posteur·euse AFfranchi·e

Membre depuis 17 ans

07 Juin 2022 à 12:03 (modifié le 07 Juin 2022 à 12:08)

#7

Le problème c'est le patin en plastique sur lequel est fixé une lamelle métallique sur laquelle on enfonce le potard: il n'y a plus de lamelle métallique
J'ai bidouillé un truc avec un morceau de métal, ça fonctionne... en attendant de trouver la pièce adaptée!
Je vais essayer de faire une photo.

Merci pour la réf. Stanton Magnetic! Je vais creuser ça !

Et non il n'y a aucun valeur de résistance sur le fader, et l'email de GMR (il y a un site) ne répond pas évidemment...

Je doute que les 6 pins correspondent à quelque chose : 2 entrées, 1 masse = 3 pins ?

Je vais essayer de faire des relevés et au pire j'essaierai d'installer un autre modèle et remplacerai la nappe par des fils soudés ; avec un schéma ça aurait été plus simple ceci dit !

mtwallet

97

Posteur·euse AFfranchi·e

Membre depuis 17 ans

08 Juin 2022 à 17:53 (modifié le 08 Juin 2022 à 19:20)

#8

Autant pour moi, je pensais qu'il s'agissait d'une et même pièce... :facepalm:

...du coup j'ai bien dessoudé le fader à proprement parler, du circuit imprimé sur lequel il est fixé (lui-même relié à la nappe via une fiche 6-pin)

et ce fader est donc un ALPS / 624k / 50KBX2 made in Japan / longueur 88mm

je vais en acheter un similaire en dimensions (qu'importe sa valeur) et lui prendre son chariot!

merci pour votre aide !
