Tutoriel : Revo4 en 256 can (écrire, et faire des formes)

Par croustip le 24/12/2012 - (Tout public)
< Tous les tutoriels & astuces



Bonjour à tous!



Voici un petit tuto pour programmer un Revo 4 en 256 canaux pour pouvoir écrire et faire des formes personnalisées.

J'ai galéré plusieurs heures pour le programmer et trouver comment cela fonctionnait alors je vous facilite la vie par ce tuto!



Le Matériel requis:



- un Revo 4 (bien sûr!)

- une interface ENTTEC open DMX ou similaire

- la dernière version de freestyler avec les plugins installés.



Pour commencer, faites les branchements de votre ordinateur à l'interface et de celle ci vers le Revo4.

Branchez électriquement le Revo puis démarrez freestyler. ( en principe le revo doit se mettre automatiquement en mode DMX sur le canal 1)



Ensuite, allez dans le menu Plugins de Freestyler et sélectionnez le plugin SunTriX.

Le plugin s'ouvre et vous arrivez sur une fenêtre ou vous pourrez plus tard écrire du texte ou réaliser différentes figures avec le Revo.

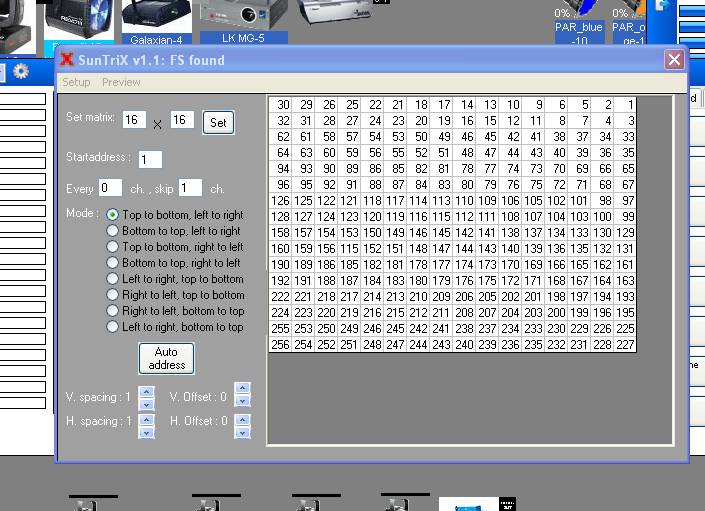

Maintenant, cliquez sur le menu setup en haut à gauche de la fenêtre. vous arrivez alors sur le tableau d'assignation des leds. chaque led de votre Revo équivaut à une case du tableau. Vous devez alors recopier le tableau ci-dessous à l'identique (valeurs dans la colonne de gauche et tableau.) attention aux erreurs!





Revo IV matrix



à présent, sur le Revo, vous devez passer en mode 256 canaux. Pour ce faire vous allez dans le menu digital du revo sur la fonction CHND et passez en mode 256 avec les touches up et down du Revo.



Ceci fait, appuyez sur le bouton "set" dans la fenêtre du plugin et ensuite sur "exit setup".

Vous devez cocher la case "reverse text" et retournez votre Revo.

je n'ai pas trop cherché pourquoi le texte est à l'envers car c'est plus facile de simplement retourner l'engin. Pour ceux qui sont pointilleux, vous pourrez trouver sur le forum de freestyler la solution.



votre revo est à présent prêt! Vous pouvez le commander grâce aux différents menus de suntrix.

un léger détail, vous ne pouvez pas régler l'intensité des leds. cad que les faders seront efficients sur 0% ou 100%.

Pour ce qui est des polices, je vous conseille d'utiliser Arial (la plus lisible) en majuscules. les boutons F1, F2... sont assignables.



Bon essai à tous!







  • Dadou 06 14 posts au compteur
    Dadou 06
    Nouvel AFfilié
    Posté le 31/08/2013 à 17:06:29
    Croustip bonjour, t'on tableau n'est pas visible !!!<br />
    Pourtant cette option m'intéresse beaucoup.<br />
    Pourrais-tu faire en sorte de le reposter.<br />
    Merci.<br />
    Dadou 06.
