Remplacer le connecteur d'alimentation

Le but de ce tuto est de montrer les différentes étapes nécessaires pour remplacer le connecteur d'alimentation stock par un 2.5 mm.

Dans le monde du matériel guitare, on peut raisonnablement dire que la norme actuelle pour du courant AC est 2.5 mm, d'où ce choix.

La Boss NS-50 (à priori valable pour l'ensemble des demi rack Boss de cette époque - sous toute réserve) pourra ainsi être alimentée par un transfo AC diposant d'une fiche barrel 2.5 mm.

Si vous avez un magasin d’électronique proche de chez vous, je vous recommande de dessouder le connecteur d’alimentation, afin de l’amener avec vous, histoire d’éviter les surprises.

Pour le niveau du tuto j'ai choisi débutant, mais vous devez savoir dessouder proprement un composant. Ca se fait sans difficulté avec une pompe à dessouder sur les PCB de cette époque. Un fer à souder de 20-40W est recommandé.



Voici la photo (un peu floue désolé, faudra que j'en chope une sur google) du nouveau connecteur d'alimentation.

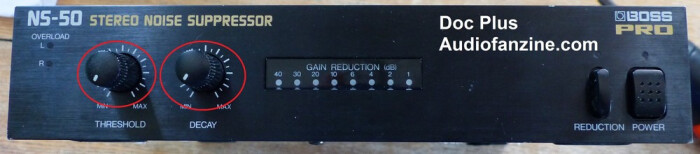

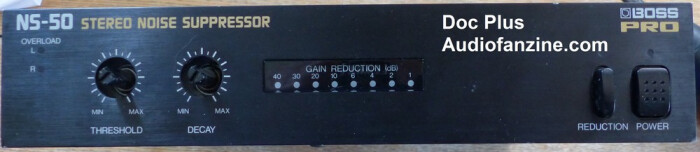

 1- Enlever les 2 boutons de potentiomètres en tirant simplement dessus.

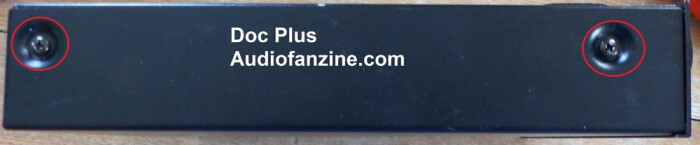

2- Dévisser les 6 vis noires situées tout autour du capot du dessus. La photo ne montre qu’un côté, donc juste 2 vis.







3- Enlever le capot du dessus. Vous avez maintenant accès aux entrailles de la bête.

4- Dévisser les 4 vis dorées.







5- Retourner le demi-rack, et enlever les 3 dernières vis noires.







6- Glisser délicatement le circuit hors du boîtier. Il n’est pas nécessaire d’enlever la façade avant.

7- Repérer (en haut à droite sur la photo ci-dessous - connecteur déjà dessoudé) et dessouder délicatement le connecteur d’alimentation.









8- Insérer le nouveau connecteur d’alimentation.

9- Souder.

10- Remonter le tout en suivant les étapes de 6 à 1.
