07 Janvier 2026 à 17:09 (modifié le 08 Janvier 2026 à 12:00)Recherche de schéma du panneau avant et de la carte numérique du Publison DHM89
#1
Bonjour,
L'exemplaire que j'ai sous les yeux ne produit aucun son sur le canal gauche.

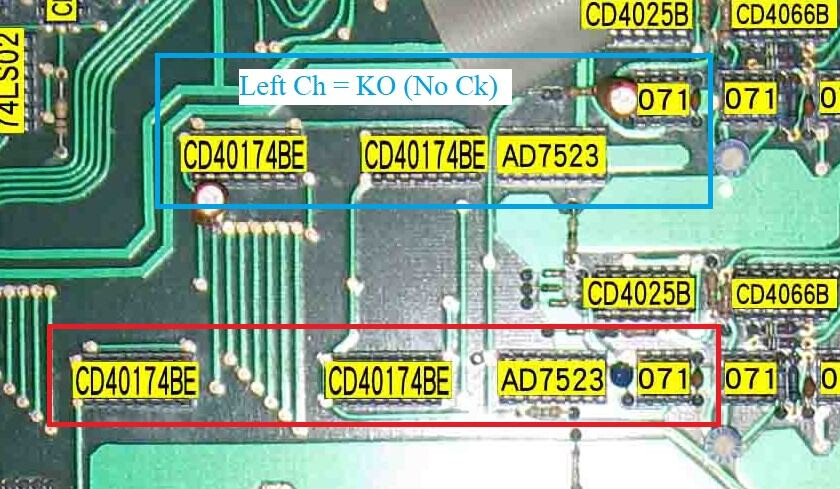

Grâce à des documents trouvés en ligne, j'ai pu déterminer qu'il y a un problème avec le circuit de commande du convertisseur analogique du canal gauche.


Cela m'a permis de localiser le défaut soit sur la carte logique, soit sur le panneau avant.

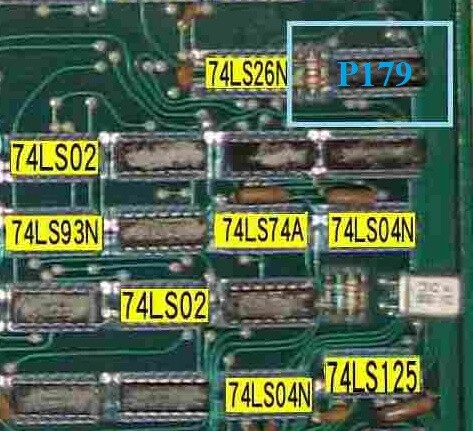

Malheureusement, je ne possède pas le schéma et les références des composants sont illisibles P179 = CD40?????.

Donc, je recherche le schéma de la carte E132, et plus précisément, celui de la section de génération d'horloge destiné à la carte analogique.
Merci
L'exemplaire que j'ai sous les yeux ne produit aucun son sur le canal gauche.
Grâce à des documents trouvés en ligne, j'ai pu déterminer qu'il y a un problème avec le circuit de commande du convertisseur analogique du canal gauche.


Cela m'a permis de localiser le défaut soit sur la carte logique, soit sur le panneau avant.
Malheureusement, je ne possède pas le schéma et les références des composants sont illisibles P179 = CD40?????.

Donc, je recherche le schéma de la carte E132, et plus précisément, celui de la section de génération d'horloge destiné à la carte analogique.
Merci
Signaler
JPChalte
39
Nouvel·le AFfilié·e
Membre depuis 21 ans
09 Janvier 2026 à 13:11
#2
Bonjour,
Regardes voir l'instagram de Jonathan Prager, et son site https://www.piscineatokyo.fr/
C'est lui qui a reprit la maintenance de Publison depuis qu'ils ont fermé. Il est sur Paris.
Sur insta il a déjà produit beaucoup de schémas électroniques, peut-être que celui que tu cherches s'y trouve ?
Regardes voir l'instagram de Jonathan Prager, et son site https://www.piscineatokyo.fr/
C'est lui qui a reprit la maintenance de Publison depuis qu'ils ont fermé. Il est sur Paris.
Sur insta il a déjà produit beaucoup de schémas électroniques, peut-être que celui que tu cherches s'y trouve ?
Signaler
Jyvoipabo
731
Posteur·euse AFfolé·e
Membre depuis 13 ans
05 Février 2026 à 17:53 (modifié le 05 Février 2026 à 18:02)
#3
Merci du tuyau.
Mais, je n'ai pas instagram et je n'ai pas du tout envie de ma faire siphonner toutes mes données.
Par contre, ce que j'ai, c'est quelques connaissances en circuits logiques, un vieux 547 et 'The TTL Data Book'.

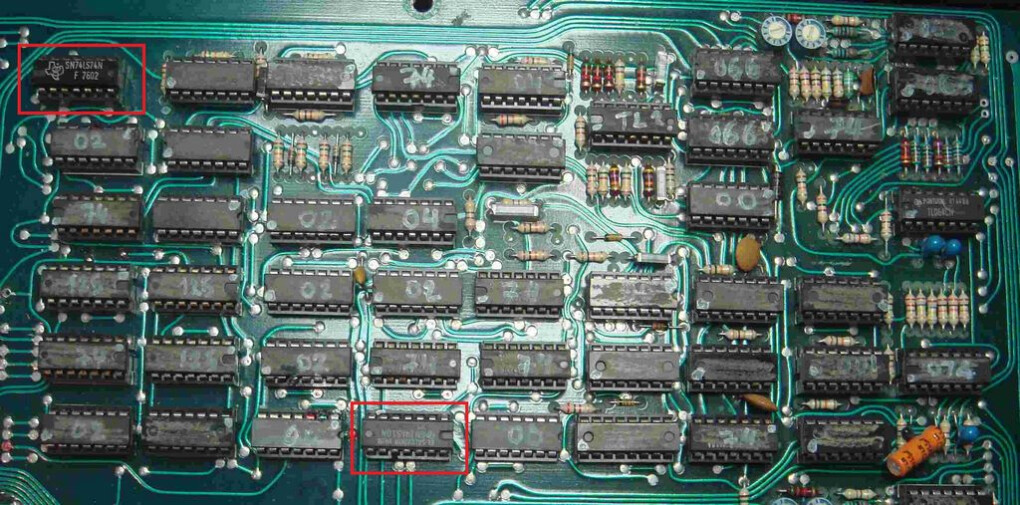

Avec en plus beaucoup de patience j'ai pu localiser un problème au niveau de la Bascule D ('LS74) qui synchronisait les impulsions qui avaient disparu.
Après remplacement de ce circuit, la voie en panne a ressuscité mais cela n'a pas suffit, il a fallut remplacer en plus une porte Nand ('LS10) qui occasionnait un son haché.

Comme aux essais je n'ai constaté aucune différence entre les 2 voies, je pense que tout est rentrer dans l'ordre.
C'est quand même un peu étonnant que 2 circuits logiques de la série 74LS réputée pour leur robustesse, soient tombés en panne...
JP
Mais, je n'ai pas instagram et je n'ai pas du tout envie de ma faire siphonner toutes mes données.
Par contre, ce que j'ai, c'est quelques connaissances en circuits logiques, un vieux 547 et 'The TTL Data Book'.

Avec en plus beaucoup de patience j'ai pu localiser un problème au niveau de la Bascule D ('LS74) qui synchronisait les impulsions qui avaient disparu.
Après remplacement de ce circuit, la voie en panne a ressuscité mais cela n'a pas suffit, il a fallut remplacer en plus une porte Nand ('LS10) qui occasionnait un son haché.

Comme aux essais je n'ai constaté aucune différence entre les 2 voies, je pense que tout est rentrer dans l'ordre.
C'est quand même un peu étonnant que 2 circuits logiques de la série 74LS réputée pour leur robustesse, soient tombés en panne...
JP
Signaler
Annonces_musique
143
Posteur·euse AFfiné·e
Membre depuis 3 ans
09 Mars 2026 à 16:43
#4
Très impressionnant ce reverse-engineering !!!
Publison aimait beaucoup cacher tout son savoir faire.
Quand j'y ai travaillé, pas d'internet sur le réseau, lecteur USB désactivés, pas de lecteurs de disquette...
Bref, bravo !
Et je crois que ce travail de recherche mérite d'être partagé pour la postérité.
Publison aimait beaucoup cacher tout son savoir faire.
Quand j'y ai travaillé, pas d'internet sur le réseau, lecteur USB désactivés, pas de lecteurs de disquette...
Bref, bravo !
Et je crois que ce travail de recherche mérite d'être partagé pour la postérité.
Signaler
Jyvoipabo
731
Posteur·euse AFfolé·e
Membre depuis 13 ans
16 Mars 2026 à 09:09 (modifié le 16 Mars 2026 à 09:16)
#5
Merci du compliment.
Comme je le dis souvent, du matériel ancien se dépanne avec des méthodes et de l'outillage de la même époque.
Mais il faut aussi savoir les mettre en oeuvre.
Dans le cas présent cela devient vite compliqué et il est difficile de ne pas se tromper quand les références des circuits sont effacées et qu'ils ne sont pas tous orientés dans le même sens.
Toutefois cette histoire de circuits TTL défectueux m'intrigue un peu car, le propriétaire de ces appareils m'a expliqué que pour les faire marcher, souvent il fallait les ouvrir et appuyer sur les plaques.
C'était bien la première chose que j'avais fait en faisant bouger les circuits intégrés dans leur support, mais cela n'a pas suffi.
Tout ceci me laisse un peu perplexe..
JP
Comme je le dis souvent, du matériel ancien se dépanne avec des méthodes et de l'outillage de la même époque.
Mais il faut aussi savoir les mettre en oeuvre.
Dans le cas présent cela devient vite compliqué et il est difficile de ne pas se tromper quand les références des circuits sont effacées et qu'ils ne sont pas tous orientés dans le même sens.
Toutefois cette histoire de circuits TTL défectueux m'intrigue un peu car, le propriétaire de ces appareils m'a expliqué que pour les faire marcher, souvent il fallait les ouvrir et appuyer sur les plaques.
C'était bien la première chose que j'avais fait en faisant bouger les circuits intégrés dans leur support, mais cela n'a pas suffi.
Tout ceci me laisse un peu perplexe..
JP
Signaler
Annonces_musique
143
Posteur·euse AFfiné·e
Membre depuis 3 ans
16 Mars 2026 à 15:17
#6
Alors, disons que Peter Dean qui était le boss de Publison était une peu avare : l'une des premières choses à faire sur ces cartes-là serait certainement de remplacer tous les portes circuits par ces choses plus récentes et robustes avec des meilleurs contacts électriques.
De mémoire, les PCB sont tous au moins en 2mm voir plus donc a priori pas trop de soucis de ce côté là.
Sinon, vous pouvez certainement bien vous entendre avec https://www.piscineatokyo.fr/
De mémoire, les PCB sont tous au moins en 2mm voir plus donc a priori pas trop de soucis de ce côté là.
Sinon, vous pouvez certainement bien vous entendre avec https://www.piscineatokyo.fr/
Signaler
