Tutoriel : Transformer Precision 8D actives en passives

Par lvmusique le 05/04/2018 - (Tout public)

Nombreux sont les heureux possesseurs de Tannoy Precision 8D qui rencontrent le même problème : fin de vie subite pour cause de composants défectueux au niveau du système d’amplification.

Après avoir glané les informations sur les forums (merci à jctroyes) et grâce à la grande maîtrise technique de mon ami Alain (apmusic) qui m’a fourni l’ensemble des explications, les schémas de  montage et réalisé des tests,  je vous propose ce tuto pour transformer vos 8D d’actives défectueuses à passives. Résultat garanti.



Les filtres



Le filtre du Tweeter TW (médium) :

La fréquence de coupure des 8D est à 2.2 Khz. La pente est de 12 db par octave. Se procurer un filtre calibré à cette fréquence de coupure. Vous en trouverez sur ce site : https://www.toutlehautparleur.com

Référence utilisée pour ma part : Filtre passif Beyma FD2XC1, 2 voies, 2200 Hz.

https://www.toutlehautparleur.com/beyma-fd2xc1-2v.html



Le filtre du super tweeter (SWT) :

Fréquence de coupure autour de 14Khz. Pente à 6 db par octave. Autant dire que si vous avez plus de 45 ans vous n’entendrez pas ces fréquences. En effet puisque les hautes fréquences sont traitées à l’entrée du conduit auditif, ce sont les premières à ne plus être perçues. Conservez le filtre initial si vous souhaitez l’utiliser. Je l’ai pour ma part utilisé et ai positionné un interrupteur pour effectuer les comparaisons (ce qui n’est pas nécessaire). Plus de 50 ans, je n’entends aucune différence avec et sans super tweeter. Si vous décidez de ne pas le mettre attention au branchement (inversion de phase).

En effet dans cette configuration avec double amplification, il y a un filtre analogique de crossover (à 2.2kHz) en entrée des 2 amplis. Ce filtre créé un déphasage de -180° car c'est un 12dB/oct et si l'on rajoute le filtre de séparation médium/super tweeter, celui-ci rajoute un déphase de -90° (c'est un 6dB/oct). Le fait d'inverser la phase au niveau du filtre, remet la phase à -90° (-180+90), comme pour un filtre simple.
En fait l'inversion de phase sur ce filtre doit compenser le fait d'avoir mis 2 filtres en série.
Si vous laissez l'ancien filtre en série avec le nouveau, il faut conserver l'inversion de phase (sinon risque à priori de léger brouillage dans le medium pour les puristes), par contre si vous ne mettez que le médium et que vous retirez le filtre initial, il ne faut pas inverser la phase.

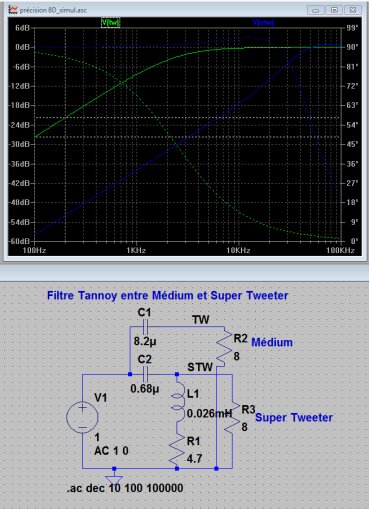

Mesures réalisées par apmusic (merci Alain !) sur des Tannoy Precision 8D actives fonctionnelles :

En traits pleins les gains et traits pointillés les phases.
En vert la sortie médium (TW) et en bleu la sortie superTweeter (SWT)
On observe bien que le filtre est à 6dB/oct  et que la phase est de -90° à partir de 2,2kHz



acldalgeajhncpci



Le montage

Schéma de montage (source apmusic) :



kiephdnjafoakgma



Vérifiez bien d’où partes vos câbles. Pas les mêmes couleurs sur mes deux enceintes.

Le fil noir est toujours le -

Photos :

Câbles sortant des enceintes

En ce qui me concerne (peut être différent sur les vôtres) :

Enceinte 1

Super Tweeter STW

  • Fil bleu +
  • Fil noir -

Tweeter (medium) TW ou T

  • Fil blanc +
  • Fil noir –

Boomer

  • Fil rouge +
  • Foil noir -



Enceinte 2

Super Tweeter STW

  • Fil bleu +
  • Fil noir –

Tweeter (medium) TW ou T

  • Fil jaune +
  • Fil vert -

Boomer

  • Fil blanc +
  • Fil noir –

Soudures sur filtres d’origine

Cablage filtre d'origine



Soudures sur nouveau filtre



Cablage nouveau filtre



Les bornes

Le 2 types de connexions normalisées pour des connexions d'enceintes (passives bien sûr) sont :
    - les bornes à visser ou à pincer
    - le Speakon

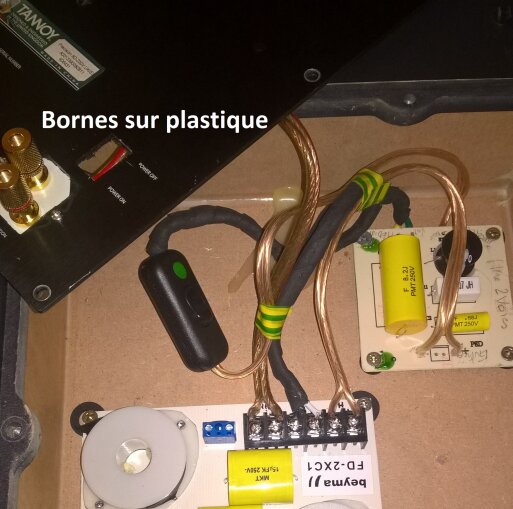

Il est donc nécessaire d’acheter en plus du filtre une paire de connecteurs (pour ma part j’ai pris des bornes car la majorité des amplis sont équipés de ce système en sortie). Attention à choisir des bornes isolées car la plaque arrière de l’enceinte est en métal. Pour éviter tout risque de contact vous pouvez découper un morceau de plastique rigide et le fixer sur l’espace vide de sortie d’alimentation (ce que j’ai réalisé).

Bornes



Egalement disponibles sur https://www.toutlehautparleur.com

https://www.toutlehautparleur.com/monacor-bp-250g.html



WP 20180329 22 43 09 Pro (2)



Restitution et appréciation générale



Après montage je retrouve le son de mes 8D. J’ai effectué un comparatif 8D transformées en passives et 6D passives achetées d’occasion pour traiter le sujet et avoir une écoute assez similaire de manière transitoire.

Le son des 8D est extrêmement précis dans les  médiums et haut médiums (beaucoup plus qu’avec des 6D).

Après premier essai les basses fréquences sont étonnamment moins présentes que dans les 6D dont le boomer est plus petit.

Dès que l’on rajoute le caisson de basse à faible volume  (j’en avais l’habitude et il a toujours amené de mon point de vue un plus avec ces enceintes – je ne pourrai m’en passer), on retrouve un parfait équilibre sur toutes les plages de fréquences.

Le son est clair, neutre, précis, dynamique, puissant et fidèle. Il est identique en tout point à celui des actives de ma mémoire (réécoute de titres mixés et masterisés par mes soins qui sonnent comme avant).

Ces enceintes (entre near et middle Field) sont vraiment d’excellentes factures et l’ensemble permet vraiment de réaliser des mix et des masters de qualité (Project studio tout du moins).

Je les ai branché sur mon ampli Samson Servo170 (qui m’a agréablement surpris) et ai du coup racheté un Servo 200 pour y brancher mes NS10M qui me servent en contrôle (auparavant branchées sur le 170).

Temps de réparation : compter 4 à 5h

Budget total en dehors du temps passé de 270 € soit :

  • 2 Bornes 20 €
  • 2 Filtres 112 €
  • Un ampli neuf 138 € (dans mon cas Servo 200) mais vous pouvez en trouver d’occasion moins cher.

Bref pour un budget limité vous retrouvez votre son et évitez d’avoir à investir dans de nouvelles enceintes actives plus Midelfield que Nearfield de même catégorie comme les Adam 8X dont le budget est tout de même de 1500 €.

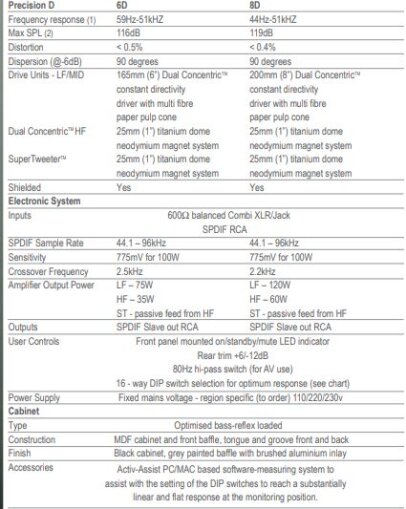

Pour rappel spécifications techniques des 8D et 6D.
