davidcab
1261
AFicionado·a
Membre depuis 22 ans

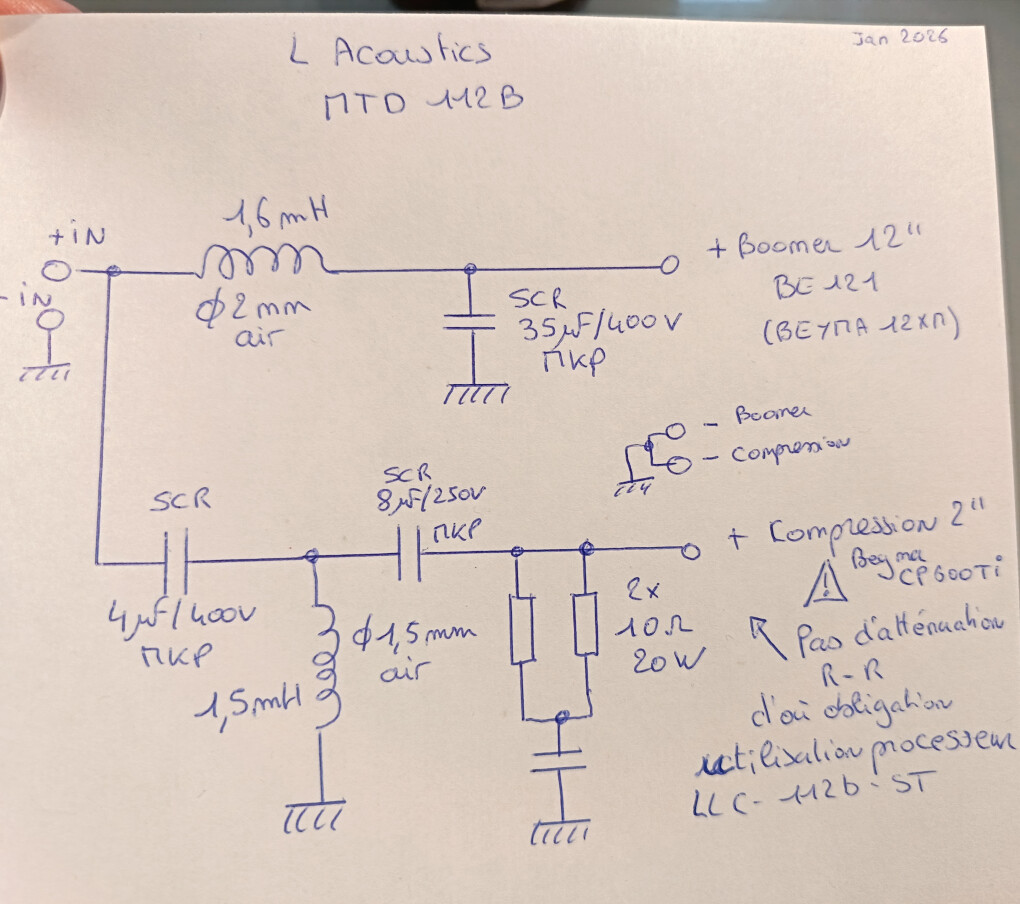

Si vous voulez vous fabriquer une enceinte multiplis bouleau de Finlande CP 18mm, comme une MTD 112, le filtre Beyma FD 250 se marie très bien avec le HP Beyma coaxial 12XM qui était dans les V1 (le meilleur d 'ailleurs et plus frabriqué
)

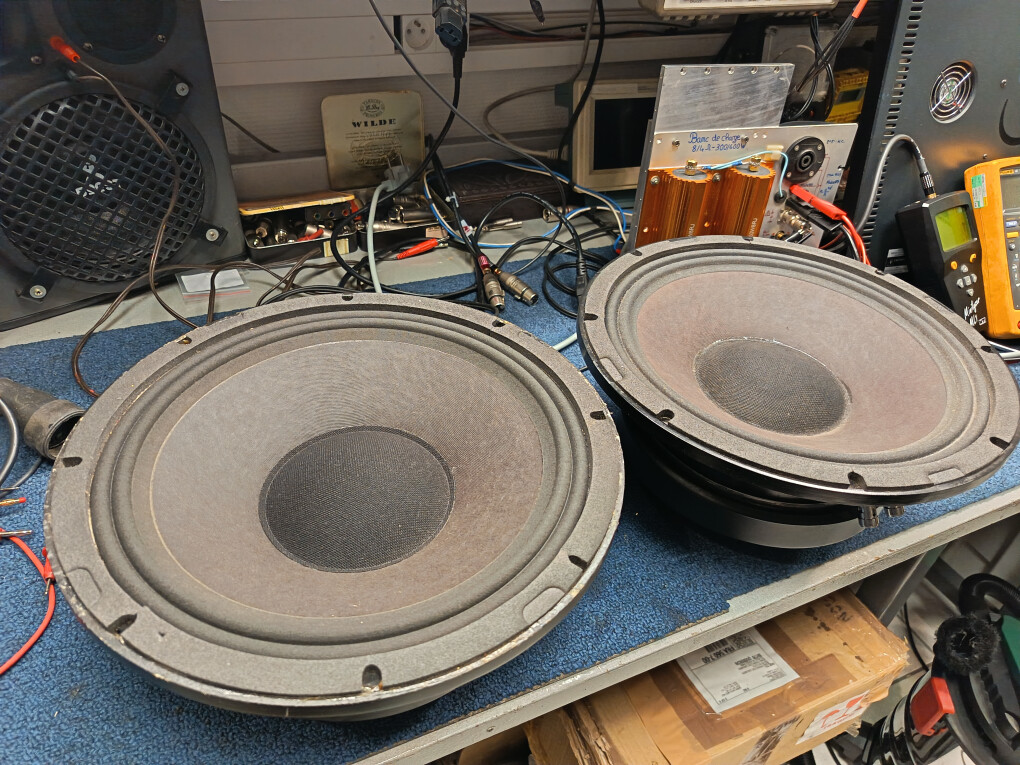

Les différences de suspension :
BE121 : 2 demi-rouleaux
12XM : petits plis
Choix paramètres à mettre :
- Z boomer : 8 ohms
- Atténuation maximale : -7.5dB
- Creux -3dB @ Fc=3.5kHz
Section câble 2.5mm², surtout pour le boomer

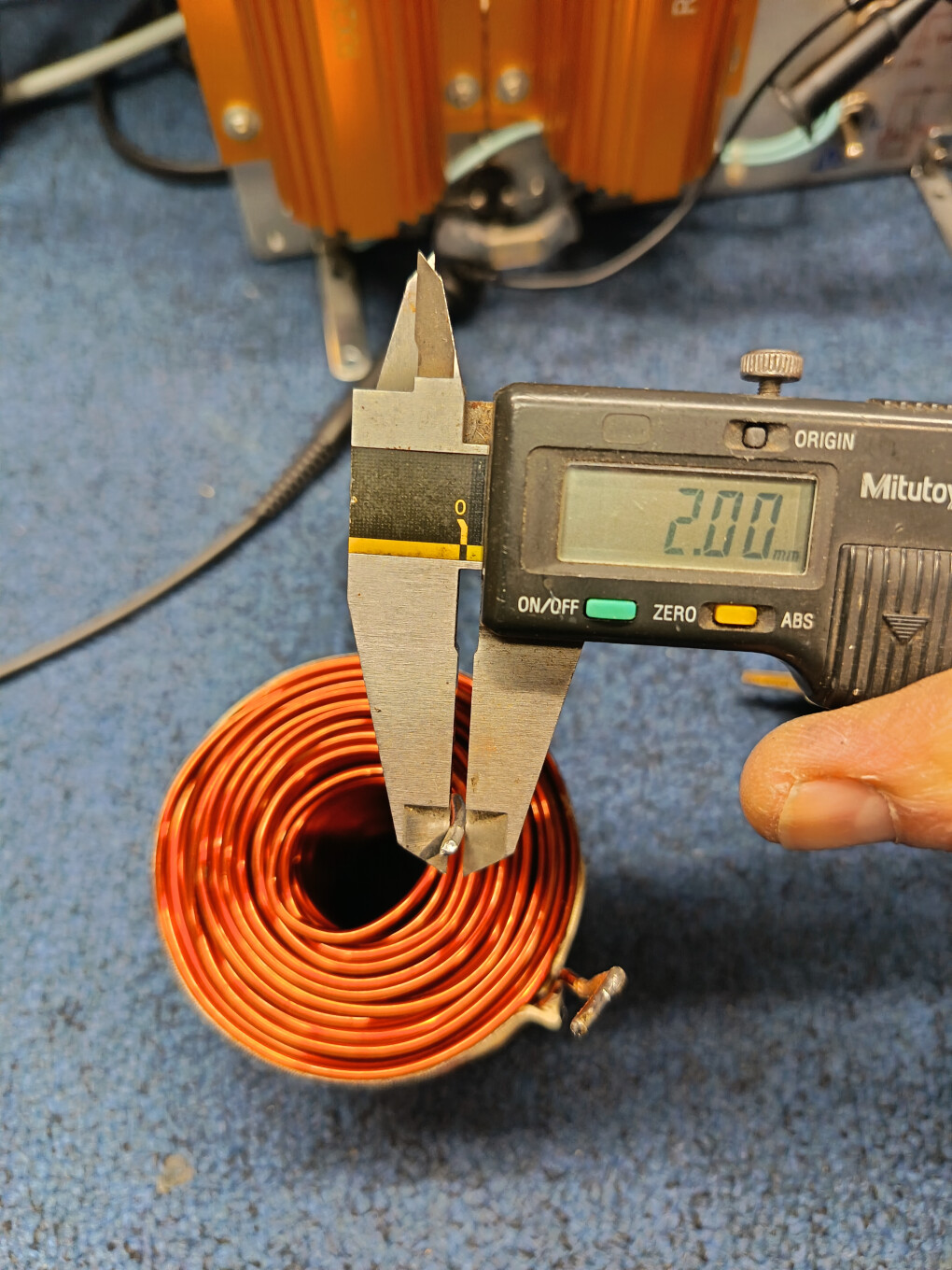

Dans la MTD 112, le fil section de la self basse est plus gros que celui de Beyma
voir aussi :
https://fr.audiofanzine.com/hp-coaxial/beyma/12xm/forums/t.639520,filtre-passif-sur-mesure.html

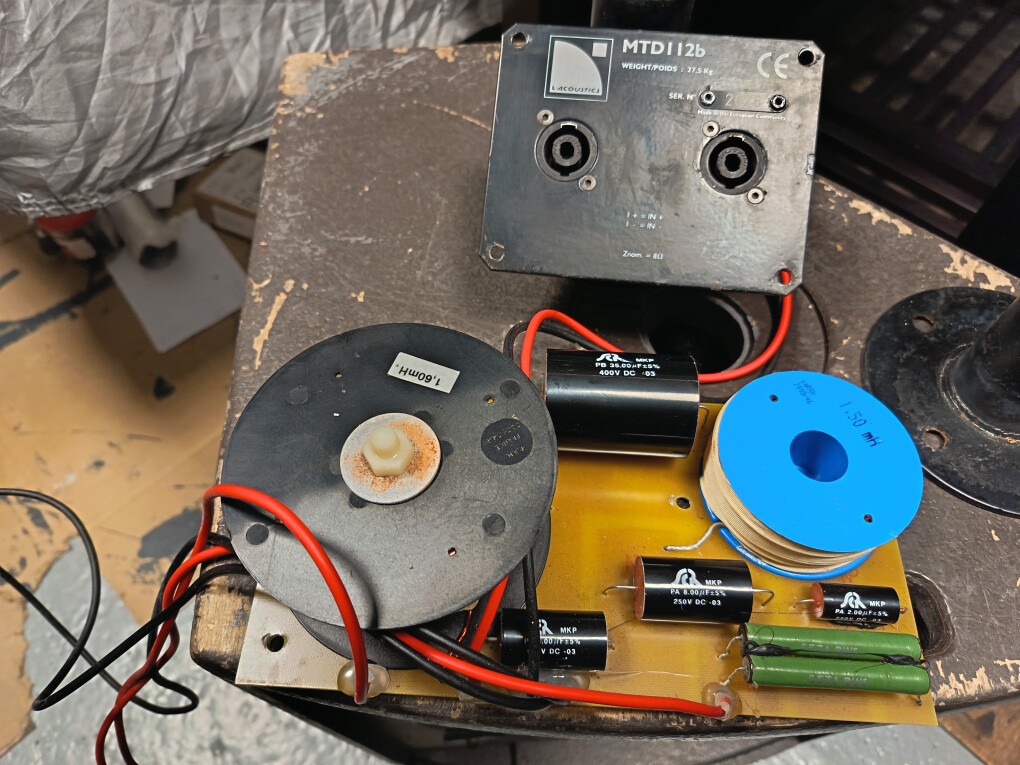

Et sur le filtre d'origine, conçu avec un CI de 2.5mm d'épais, ( bien) il n'y a pas d'atténuation par résistance pour la compression 2".
C'est pourquoi il faut impérativement utiliser le processeur dédié sinon vous détruisez la compression Beyma CP600Ti.

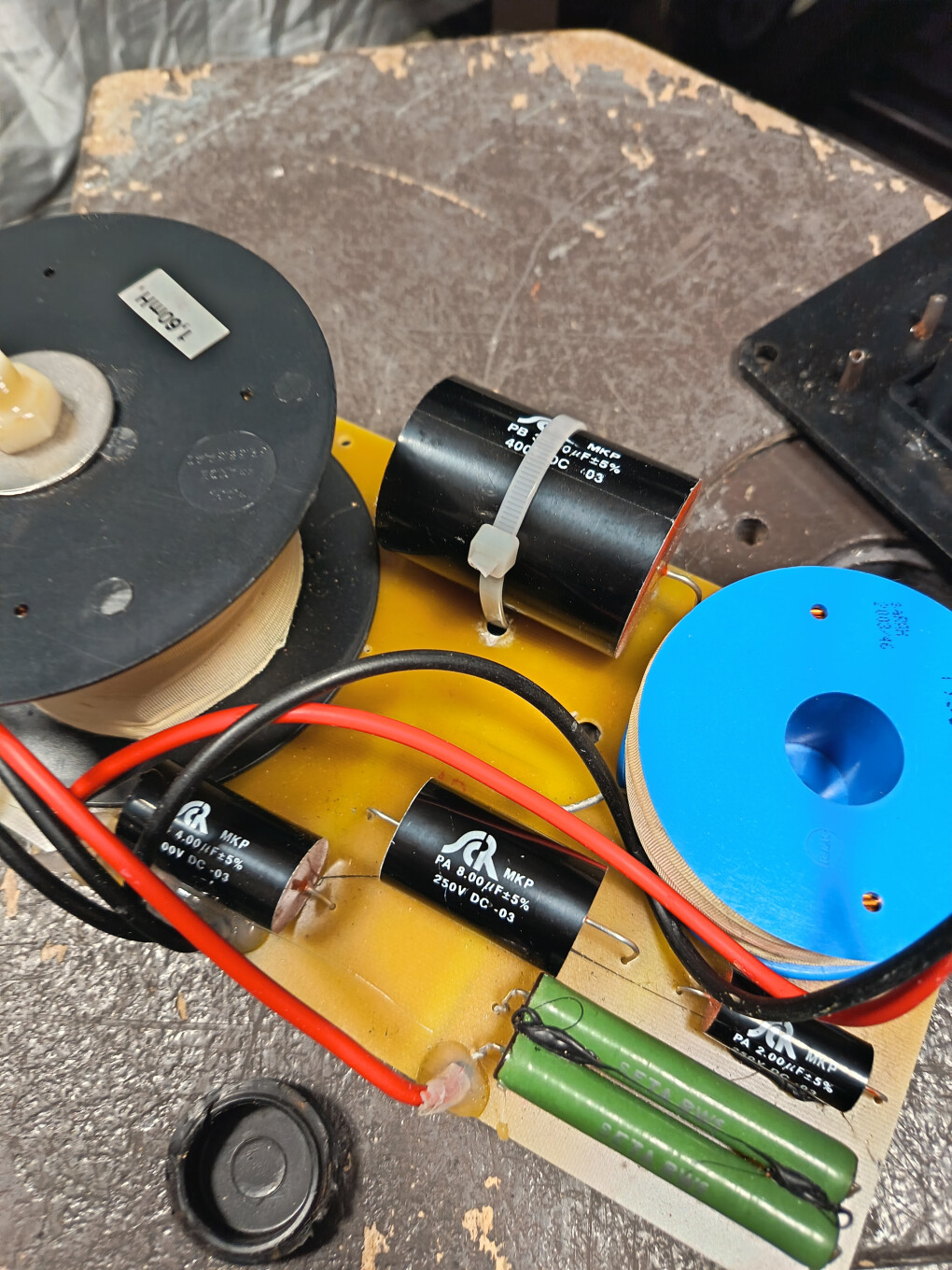

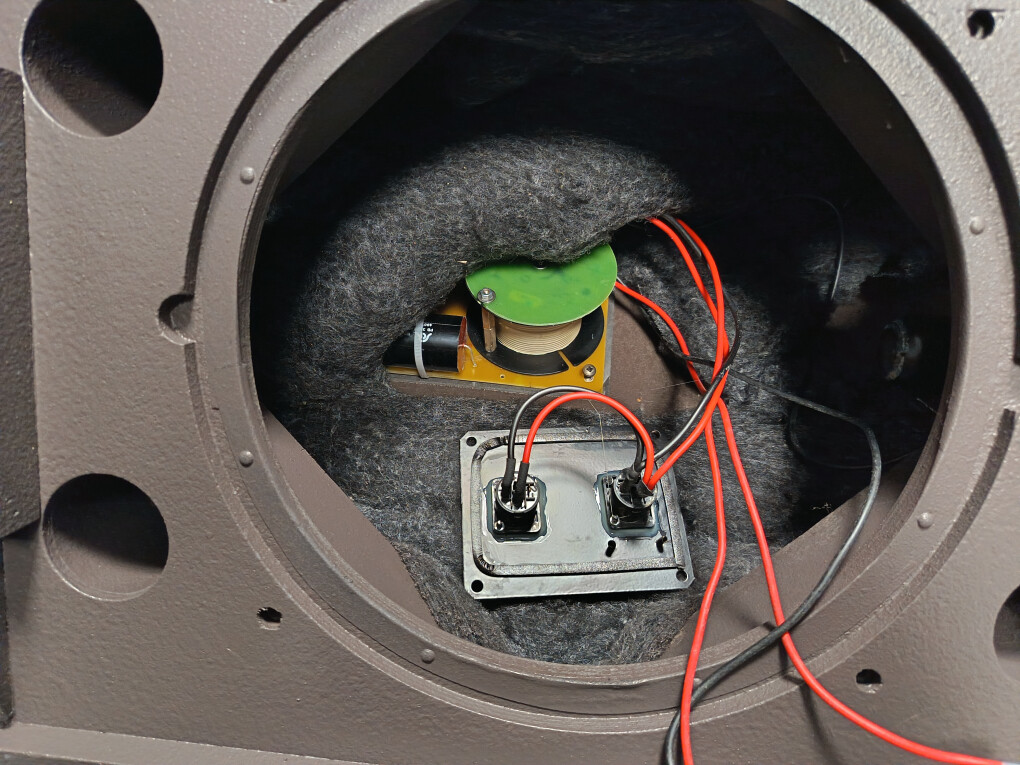

maintien du 35uF par ajout collier

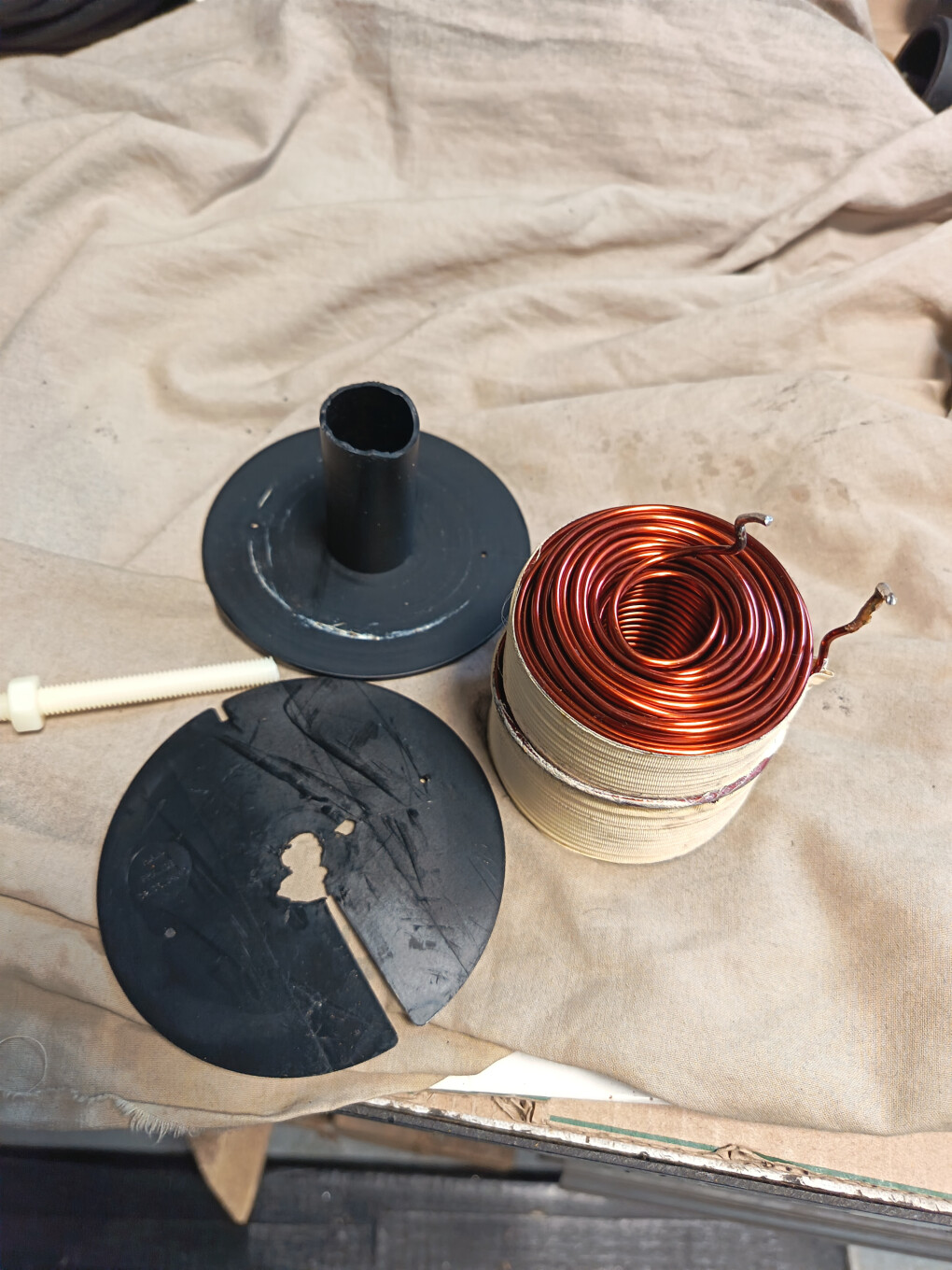

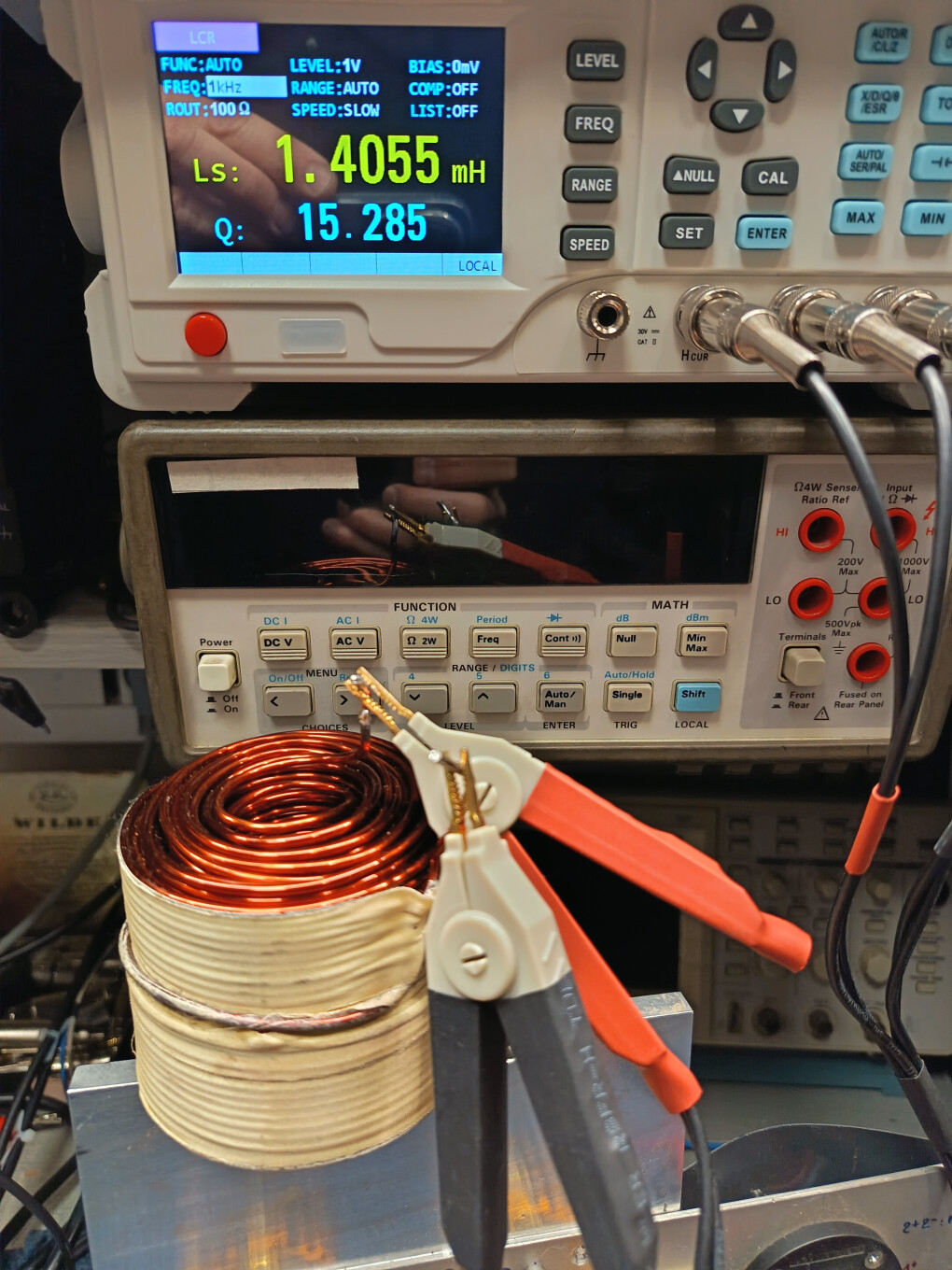

Le maintien et le support PVC grosse self 1.6mH (basse) est d'une conception trop fragile aux transports et aux chocs.
Reconfection support self.
Démontage puis ponçage caisse multiplie bouleau de Finlande .
RAL 8019

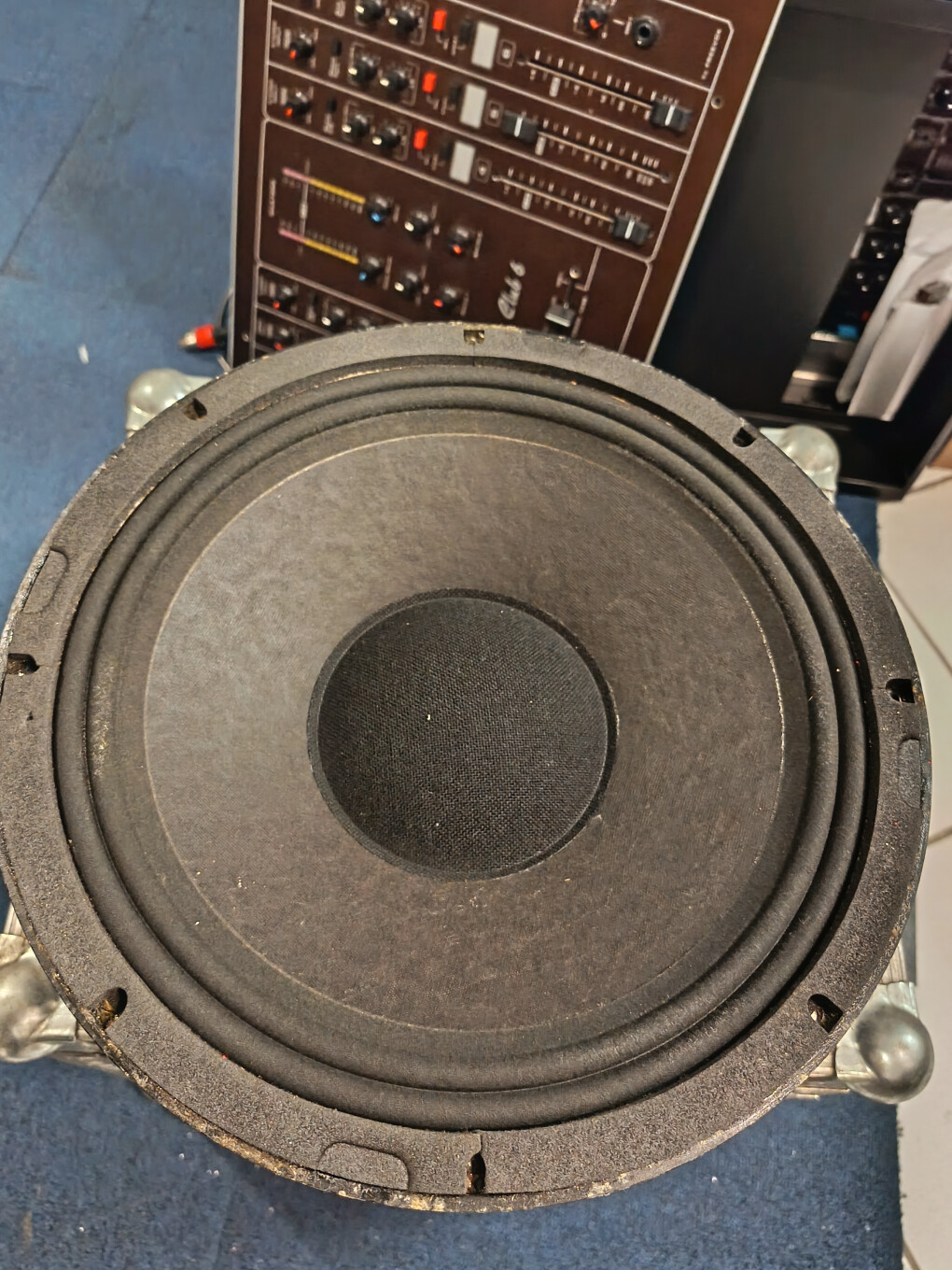

HP BE121
Exit tiges filetées en PVC pour maintien grosse self, place au tube plein Delrin 20mm et collé.
Maintien par coupelles 100mm plaque époxy circuit imprimé1.6mm.
Il est INTERDIT de mettre de l acier en tige : court-circuit magnétique !!!!

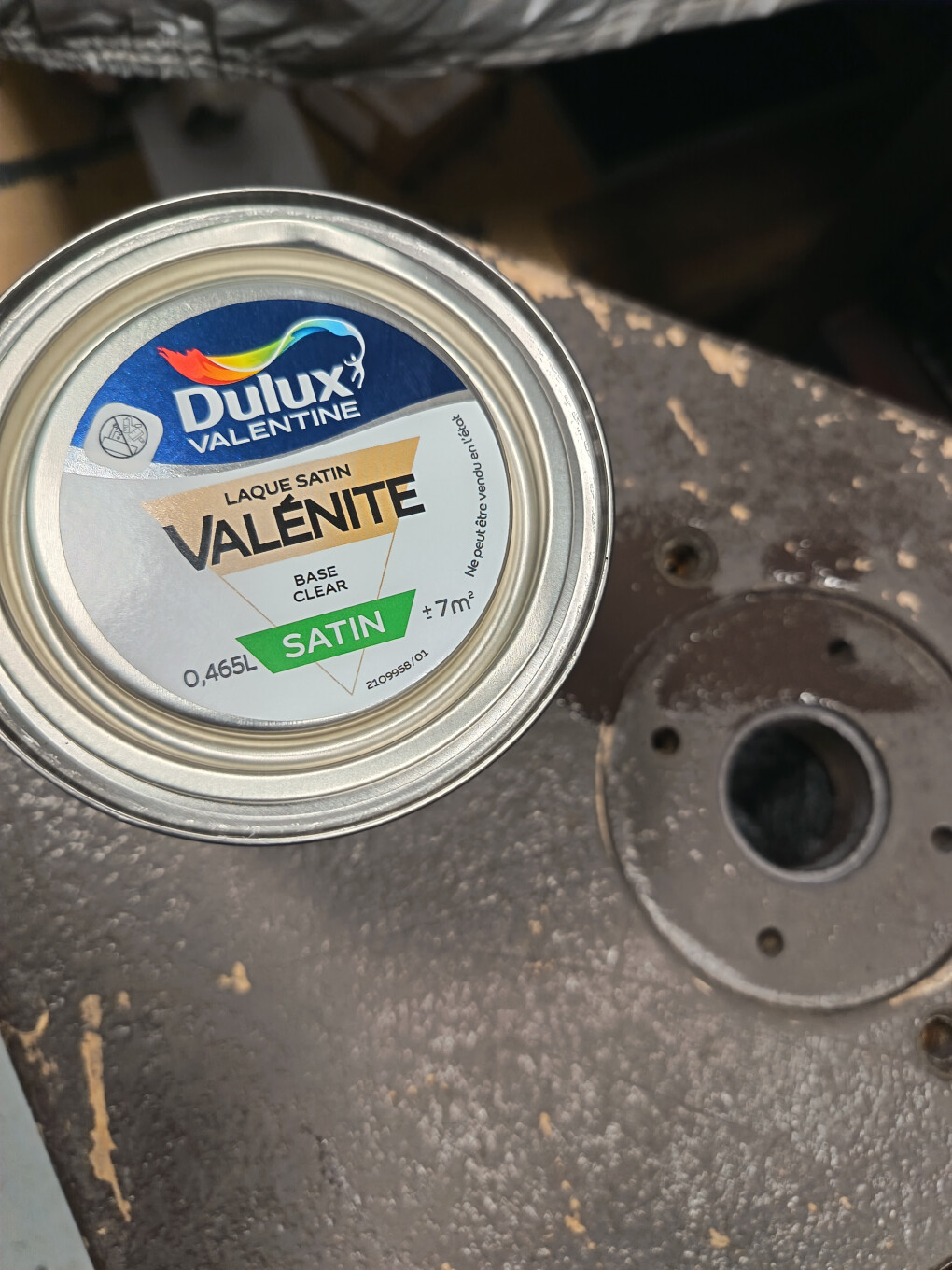

* 1 er essai de peinture :
A faire faire

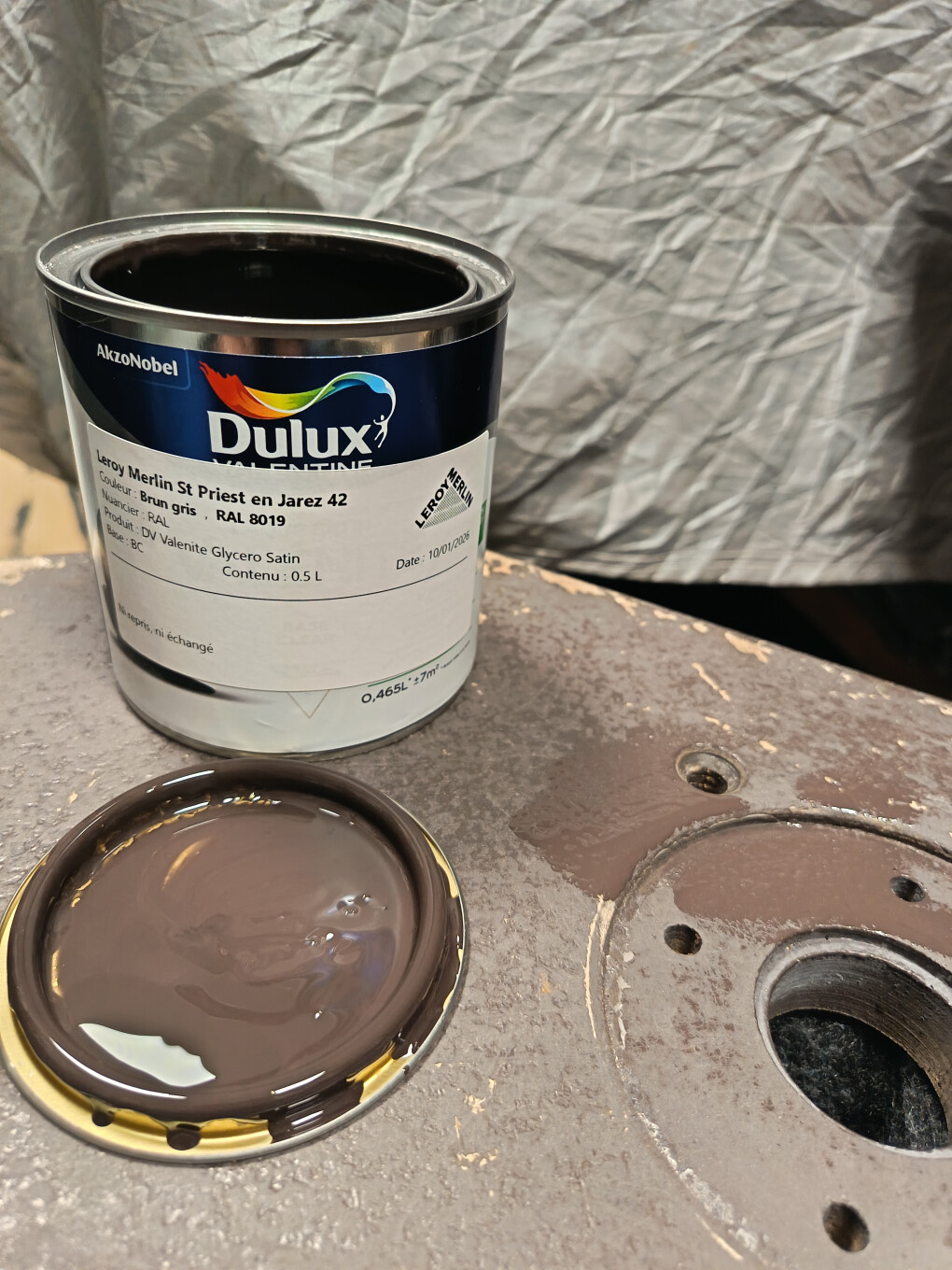

RAL 8019
Glycero satin.
27.90€ / 0.5L
Ensuite léger ponçage puis application au rouleau poil court lisse.
Réfection des mousses façade (10mm).
Prépartation grilles, léger ponçage, aérosol noir SAT ou sablage, peinture poudre époxy
Collage avec néoprène en aérosol TLHP.
pour moi, Le TOP, c'était celle dont le grain était plus fin des versions mousses de chez Monacor et non celles de TLHP actuelles ...

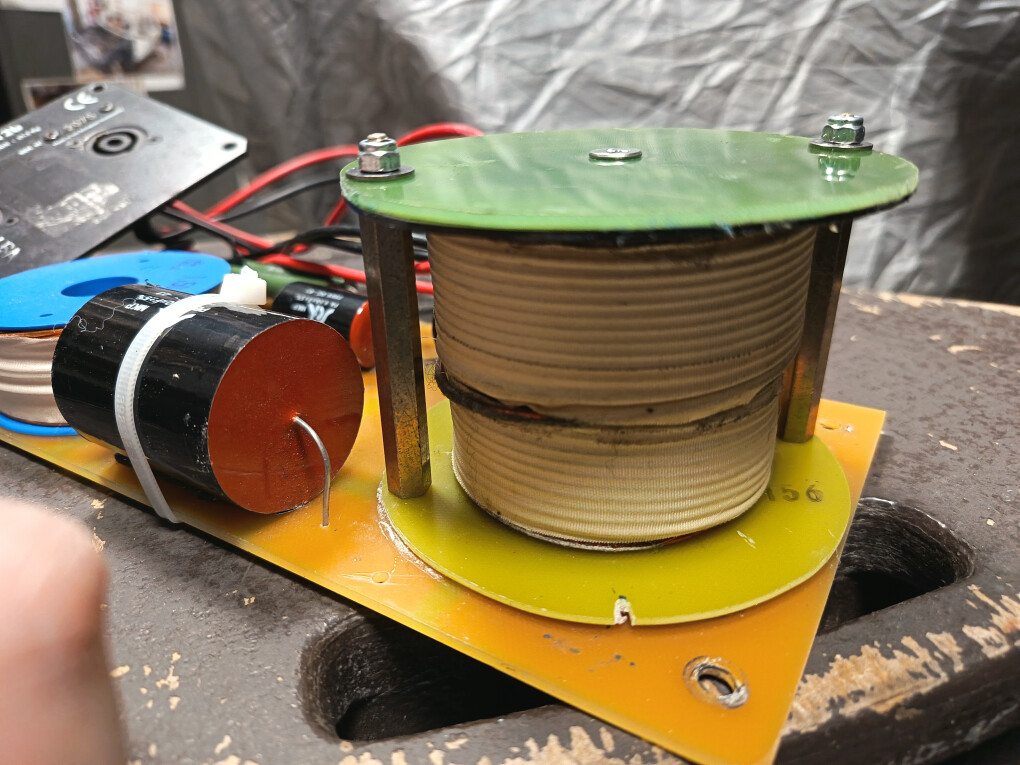

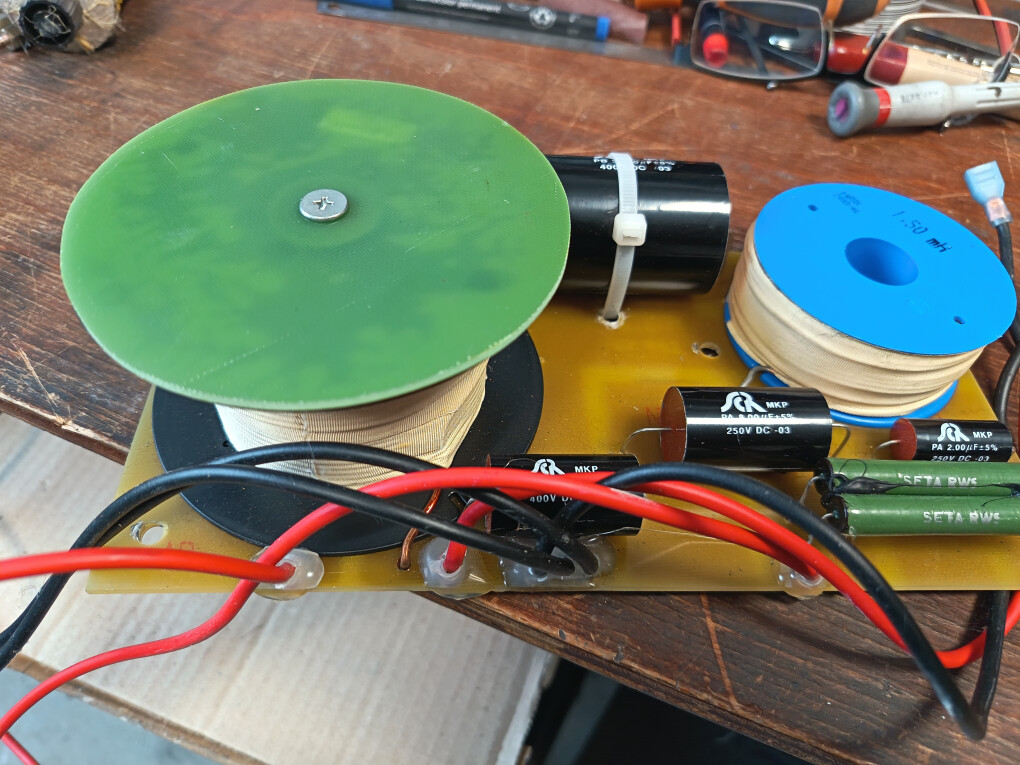

Et voici mon vrai maintien digne de ce nom de la self lourde.
Énorme erreur de chez L Acoustic à la conception
Battre étrier MTD112 :
ETR MTD112
*2nd essai peinture :

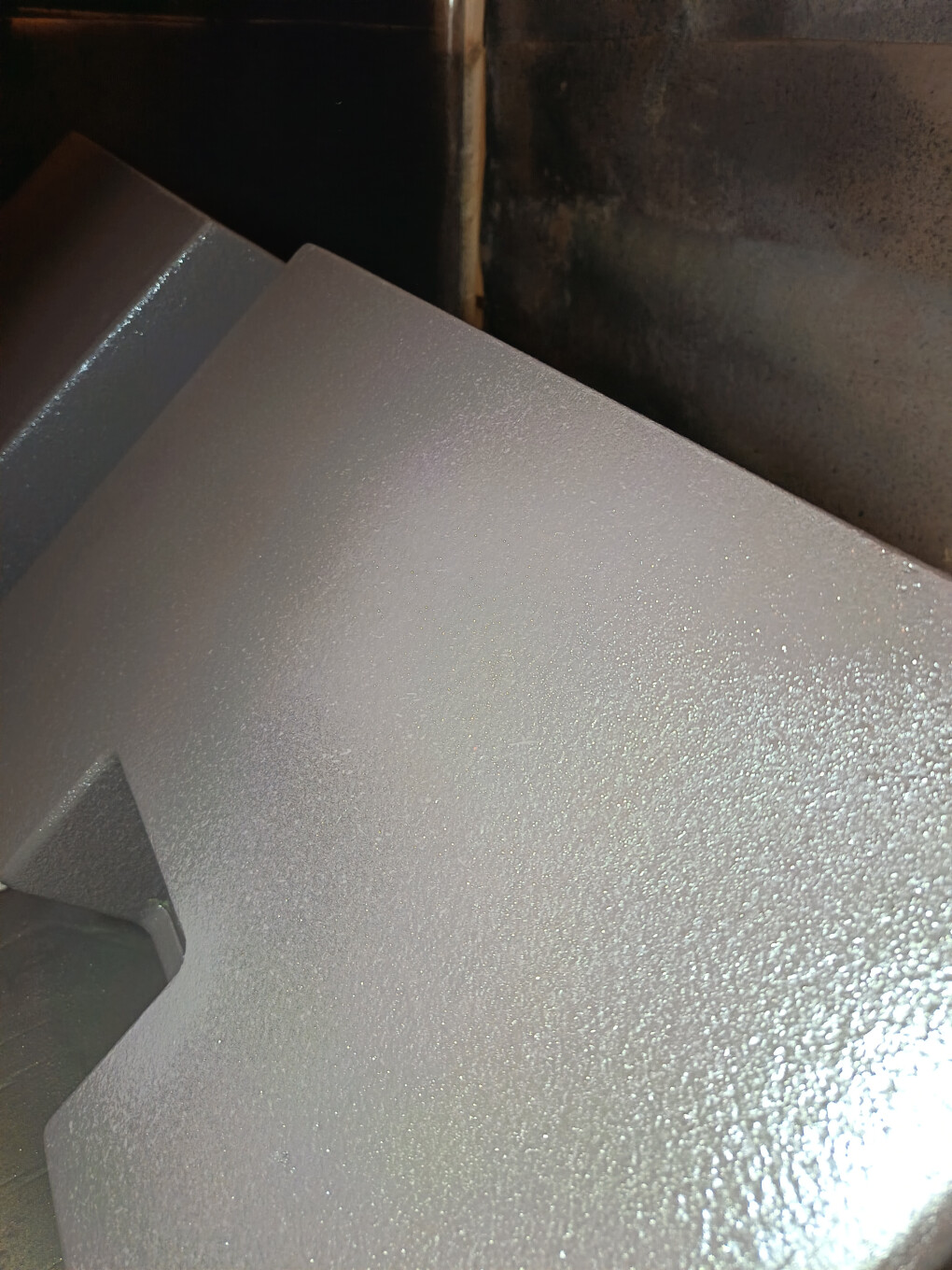

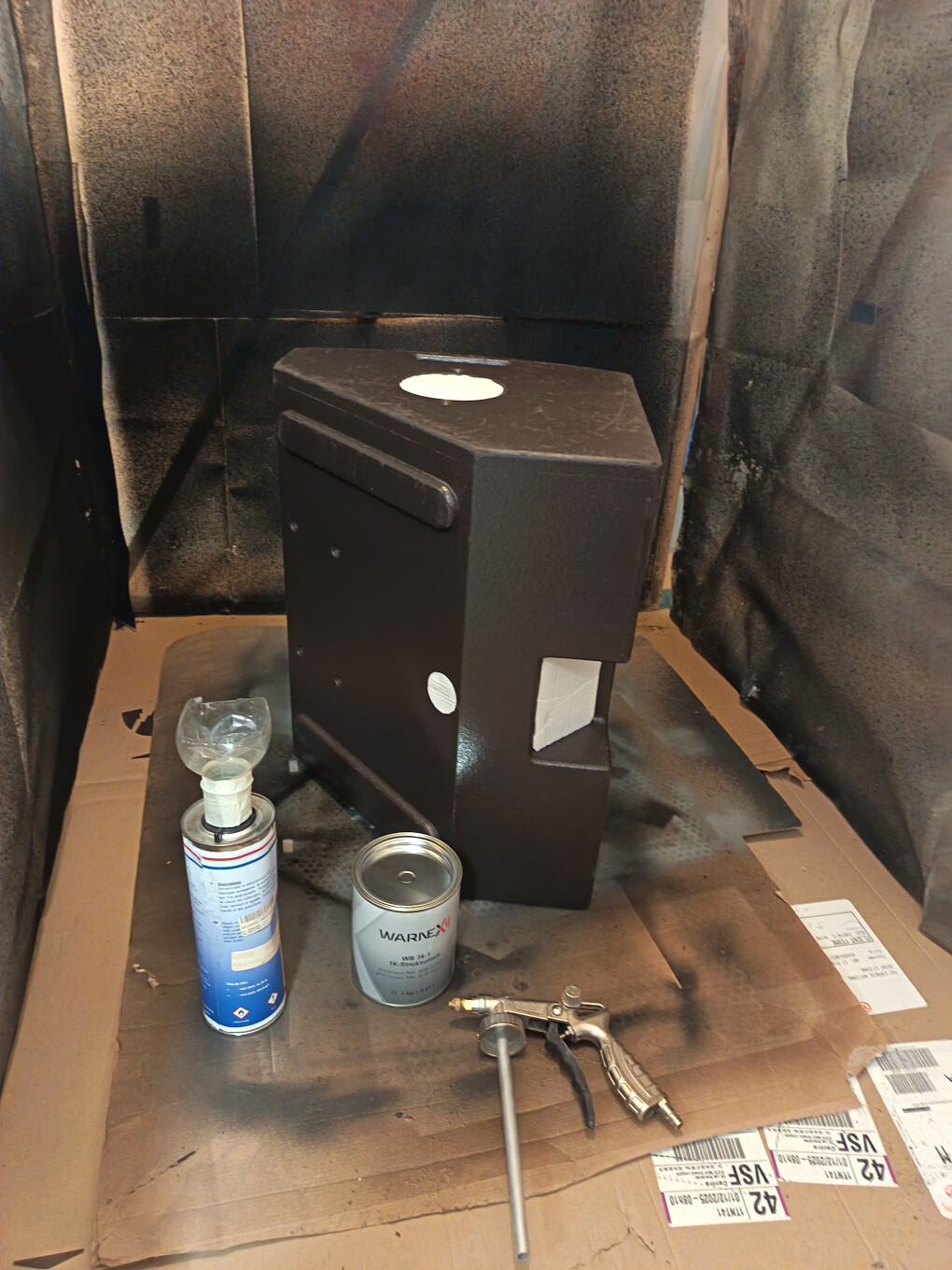

Seconde couche et finale, projection peinture Warnex RAL 8019 Mat au pistolet 4 bars

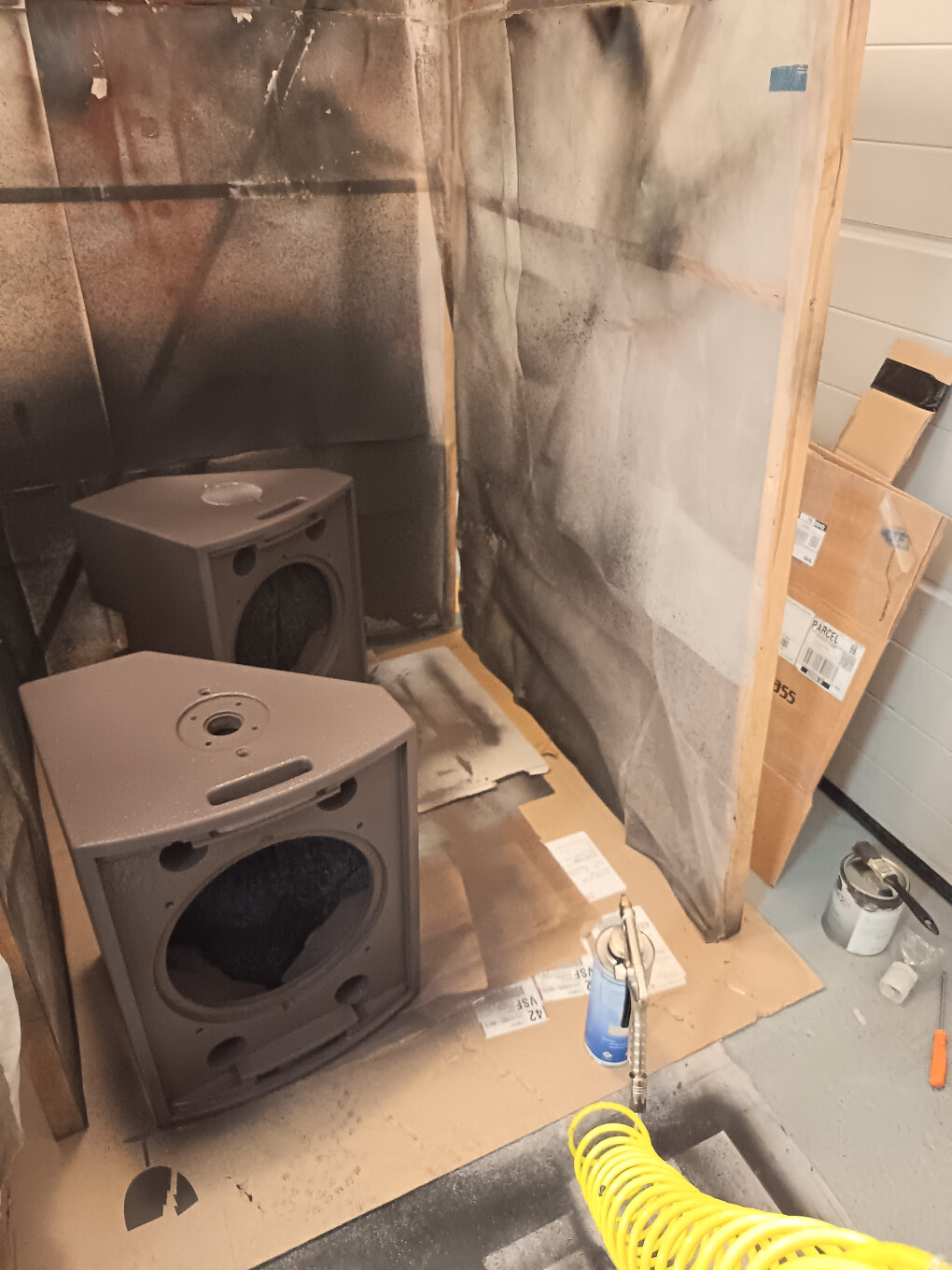

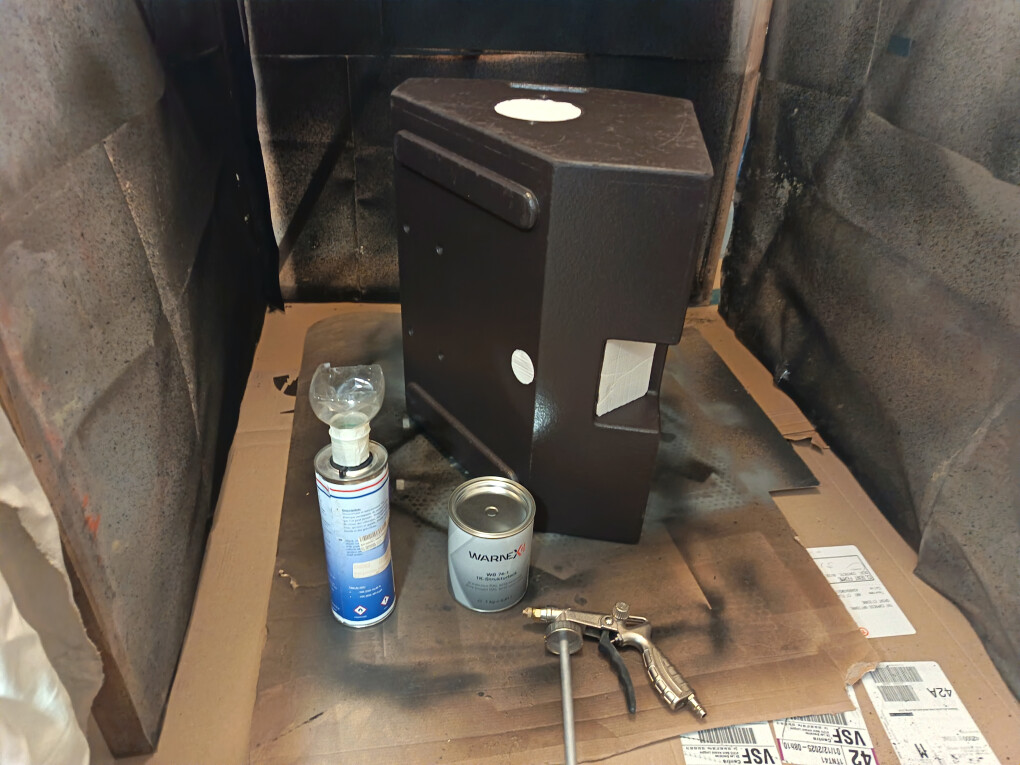

Préparation puis passage en cabine :
Cabine peinture

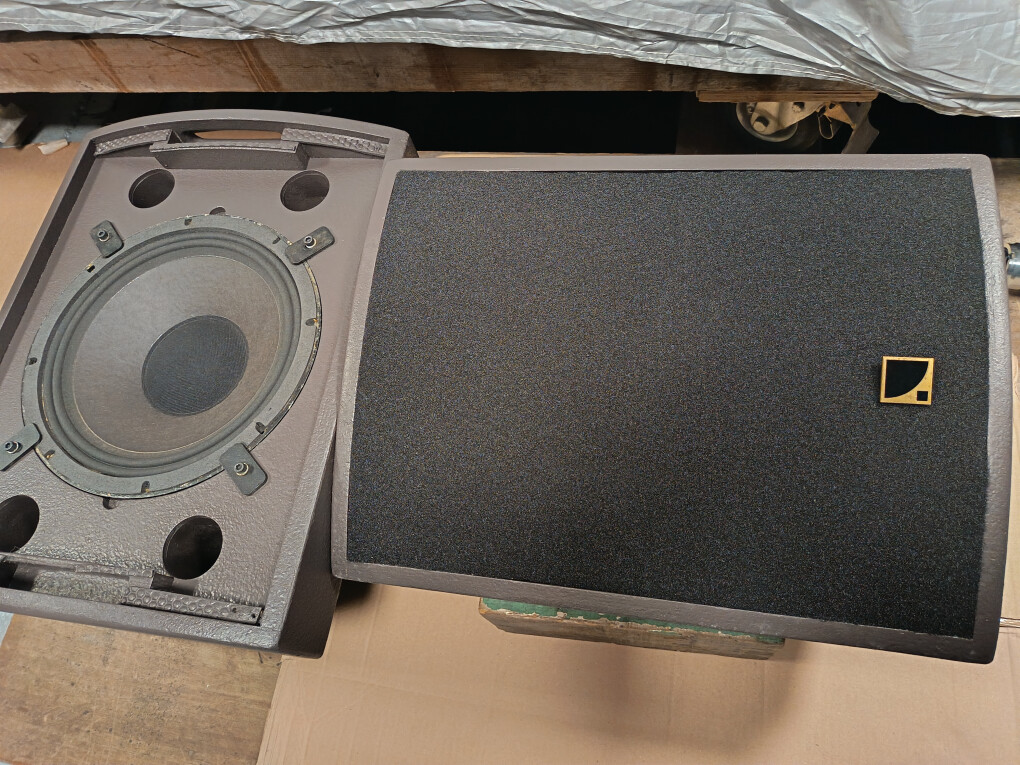

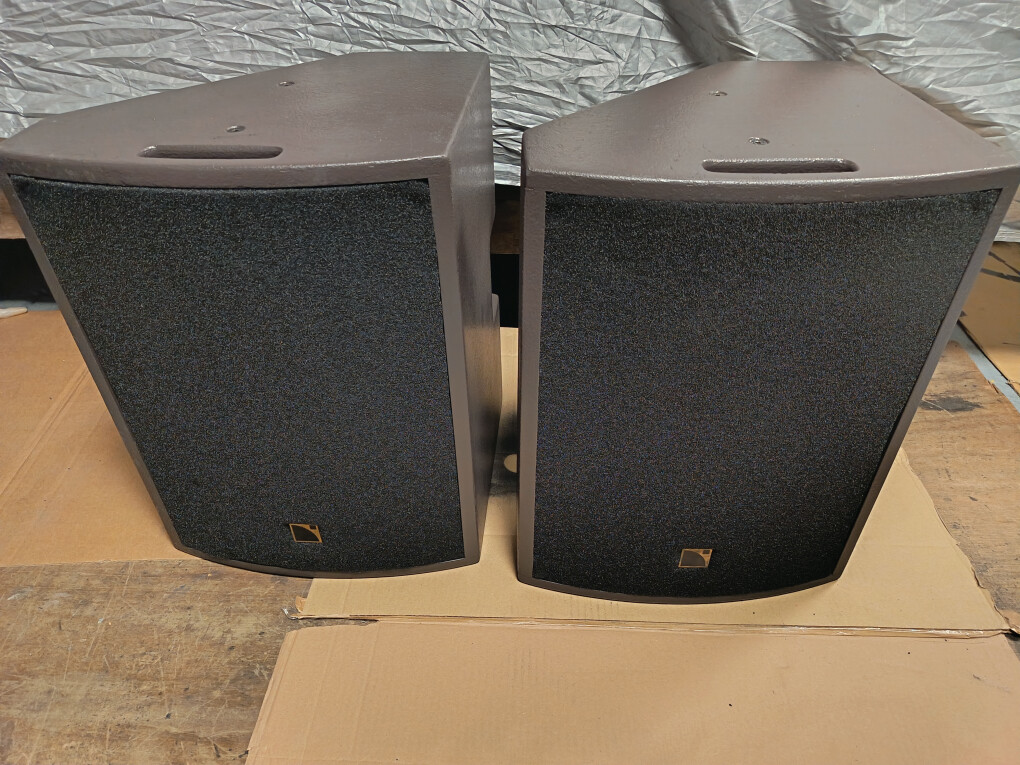

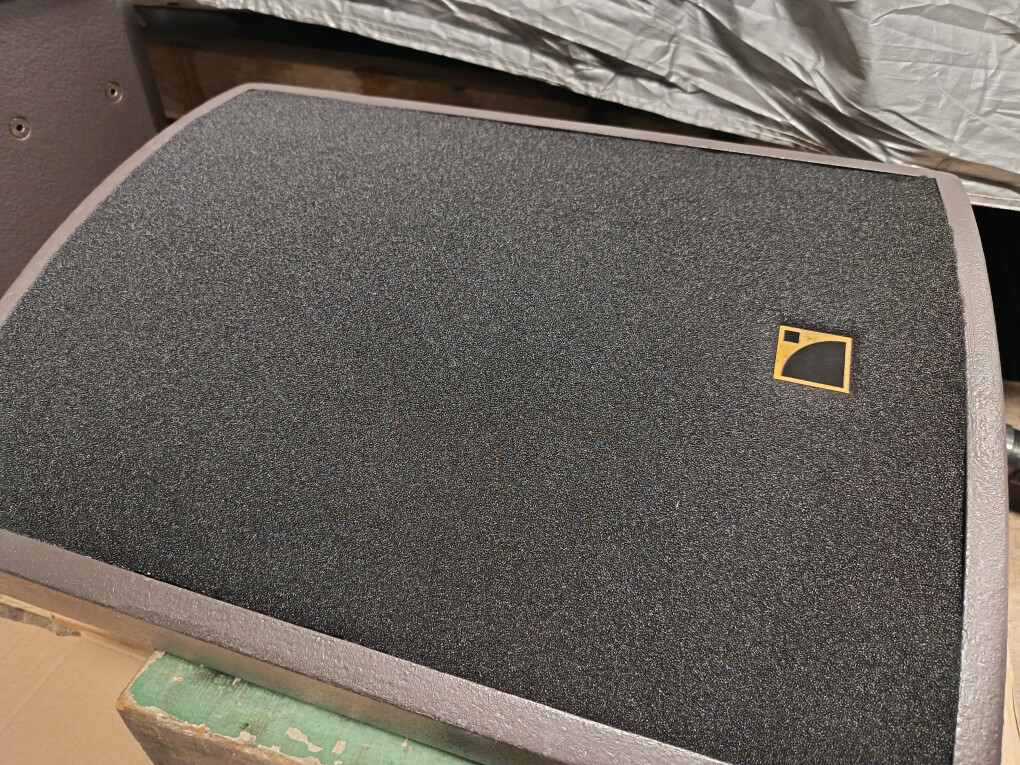

Final avec mousse 10mm (Monacor , la meilleure, pas TLHP) et logos
) Les différences de suspension :
BE121 : 2 demi-rouleaux
12XM : petits plis
Choix paramètres à mettre :
- Z boomer : 8 ohms
- Atténuation maximale : -7.5dB
- Creux -3dB @ Fc=3.5kHz
Section câble 2.5mm², surtout pour le boomer
Dans la MTD 112, le fil section de la self basse est plus gros que celui de Beyma
voir aussi :
https://fr.audiofanzine.com/hp-coaxial/beyma/12xm/forums/t.639520,filtre-passif-sur-mesure.html
Et sur le filtre d'origine, conçu avec un CI de 2.5mm d'épais, ( bien) il n'y a pas d'atténuation par résistance pour la compression 2".
C'est pourquoi il faut impérativement utiliser le processeur dédié sinon vous détruisez la compression Beyma CP600Ti.
maintien du 35uF par ajout collier
Le maintien et le support PVC grosse self 1.6mH (basse) est d'une conception trop fragile aux transports et aux chocs.
Reconfection support self.
Démontage puis ponçage caisse multiplie bouleau de Finlande .
RAL 8019
HP BE121
Exit tiges filetées en PVC pour maintien grosse self, place au tube plein Delrin 20mm et collé.
Maintien par coupelles 100mm plaque époxy circuit imprimé1.6mm.
Il est INTERDIT de mettre de l acier en tige : court-circuit magnétique !!!!
* 1 er essai de peinture :
A faire faire
RAL 8019
Glycero satin.
27.90€ / 0.5L
Ensuite léger ponçage puis application au rouleau poil court lisse.
Réfection des mousses façade (10mm).
Prépartation grilles, léger ponçage, aérosol noir SAT ou sablage, peinture poudre époxy
Collage avec néoprène en aérosol TLHP.
pour moi, Le TOP, c'était celle dont le grain était plus fin des versions mousses de chez Monacor et non celles de TLHP actuelles ...
Et voici mon vrai maintien digne de ce nom de la self lourde.
Énorme erreur de chez L Acoustic à la conception
Battre étrier MTD112 :
ETR MTD112
*2nd essai peinture :
Seconde couche et finale, projection peinture Warnex RAL 8019 Mat au pistolet 4 bars
Préparation puis passage en cabine :
Cabine peinture
Final avec mousse 10mm (Monacor , la meilleure, pas TLHP) et logos
Post technique déposé gracieusement.
L'électronique demande un certain niveau d'études, de compréhension, de maîtrise et d'expériences.
