Problème bourdonnement Vonyx AP1200PA

LympioTV

14

Nouvel·le AFfilié·e

Membre depuis 3 ans

Sujet de la discussion Posté le 24/08/2022 à 17:26:30

Bonjour,

J'ai un petit soucis avec cette enceinte. Depuis peu, dès que celle-ci est allumée, qu'il n'y ai aucun appareil connecter en BT ou par câble a l'enceinte, celle-ci émet un bourdonnement continue. Le Master volume n'influe pas sur celui-ci. De plus, si elle est allumée avec la prise branché pour recharger, il y a ce bourdonnement plus un bruit strident qui s'ajoute.

Savez-vous par quoi je peux commencer pour essayer de trouver d'où peut bien venir le soucis ?

Cordialement

michel.29

3345

Squatteur·euse d’AF

Membre depuis 16 ans

2 Posté le 24/08/2022 à 23:53:26

Vonyx ?
une des pires marque en sono

quand à la réparer ?
inutile d'aller en SAV pour ce type de matériel.

fonctionne encore sur batterie ?
ou défaut aussi comme sur secteur ?
démontes et inspectes attentivement la platine avec les amplis
pas de composants lourds arrachés des suite d'une chute ?
pas de trace de colle néoprène devenue corrosive ?
pas de soudures douteuses ?
si douteux mets des photos

vu des précédents de pannes avec de la colle devenue corrosive en vieillissant même sur du matériel correct
vu sur des enceintes de monitoring Prodipe et KRK

1

Nick Zefish

13041

Modérateur·trice thématique

Membre depuis 22 ans

3 Posté le 25/08/2022 à 09:56:27

On peut chercher aussi les condensateurs qui auraient gonflé (un autre grand classique).

0

LympioTV

14

Nouvel·le AFfilié·e

Membre depuis 3 ans

4 Posté le 25/08/2022 à 18:08:12

Citation de michel.29 :

Vonyx ?
une des pires marque en sono

quand à la réparer ?
inutile d'aller en SAV pour ce type de matériel.

fonctionne encore sur batterie ?
ou défaut aussi comme sur secteur ?
démontes et inspectes attentivement la platine avec les amplis
pas de composants lourds arrachés des suite d'une chute ?
pas de trace de colle néoprène devenue corrosive ?
pas de soudures douteuses ?
si douteux mets des photos

vu des précédents de pannes avec de la colle devenue corrosive en vieillissant même sur du matériel correct
vu sur des enceintes de monitoring Prodipe et KRK

Elle fonctionne sur batterie, quand elle est branché sur secteur, le bourdonnement existe toujours en plus de grésillements qui se rajoute. Pas de composant arraché, pareil pour la colle. Il y a une trace de noir au niveau du GND concernant les hauts parleurs.

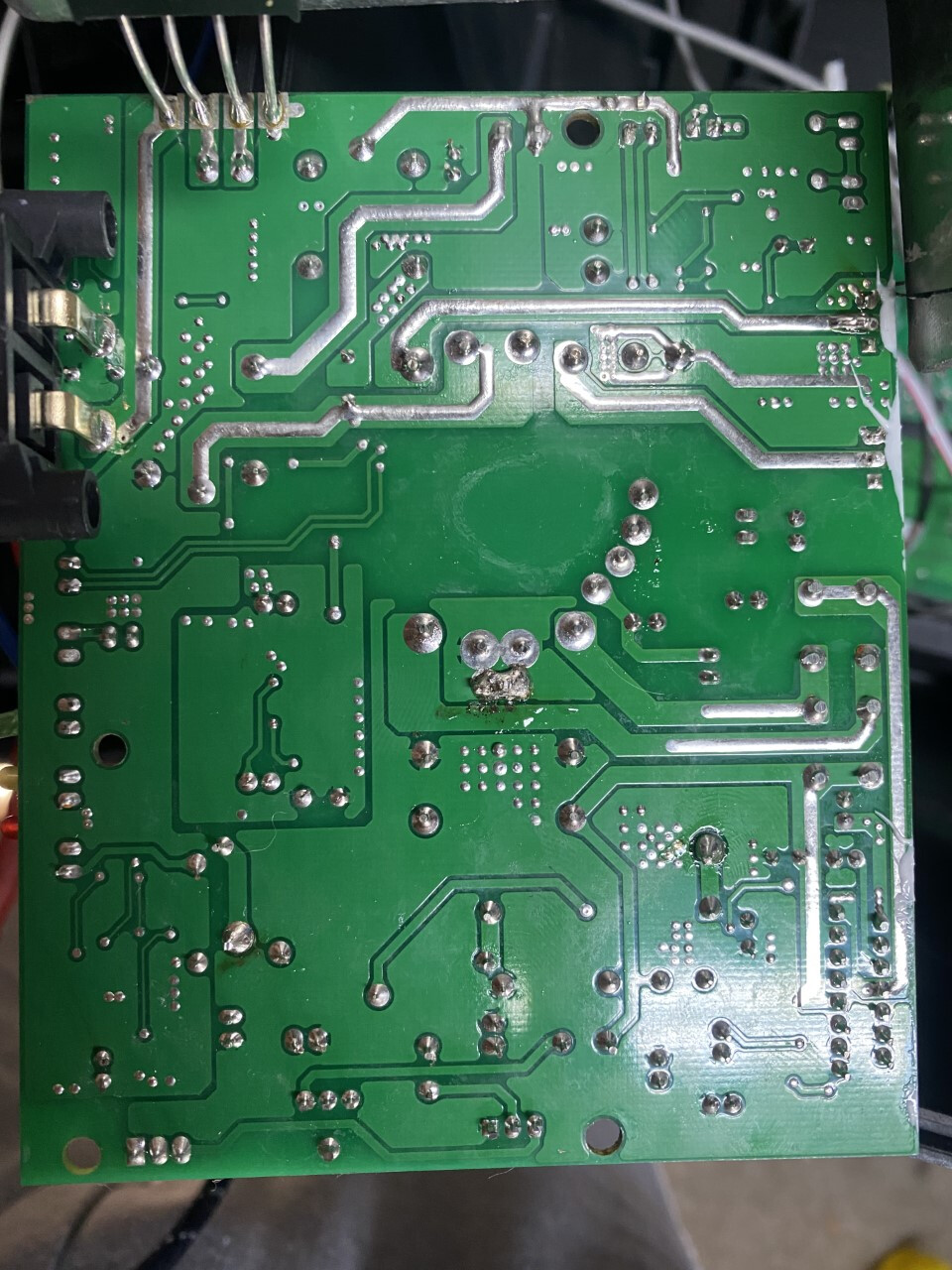

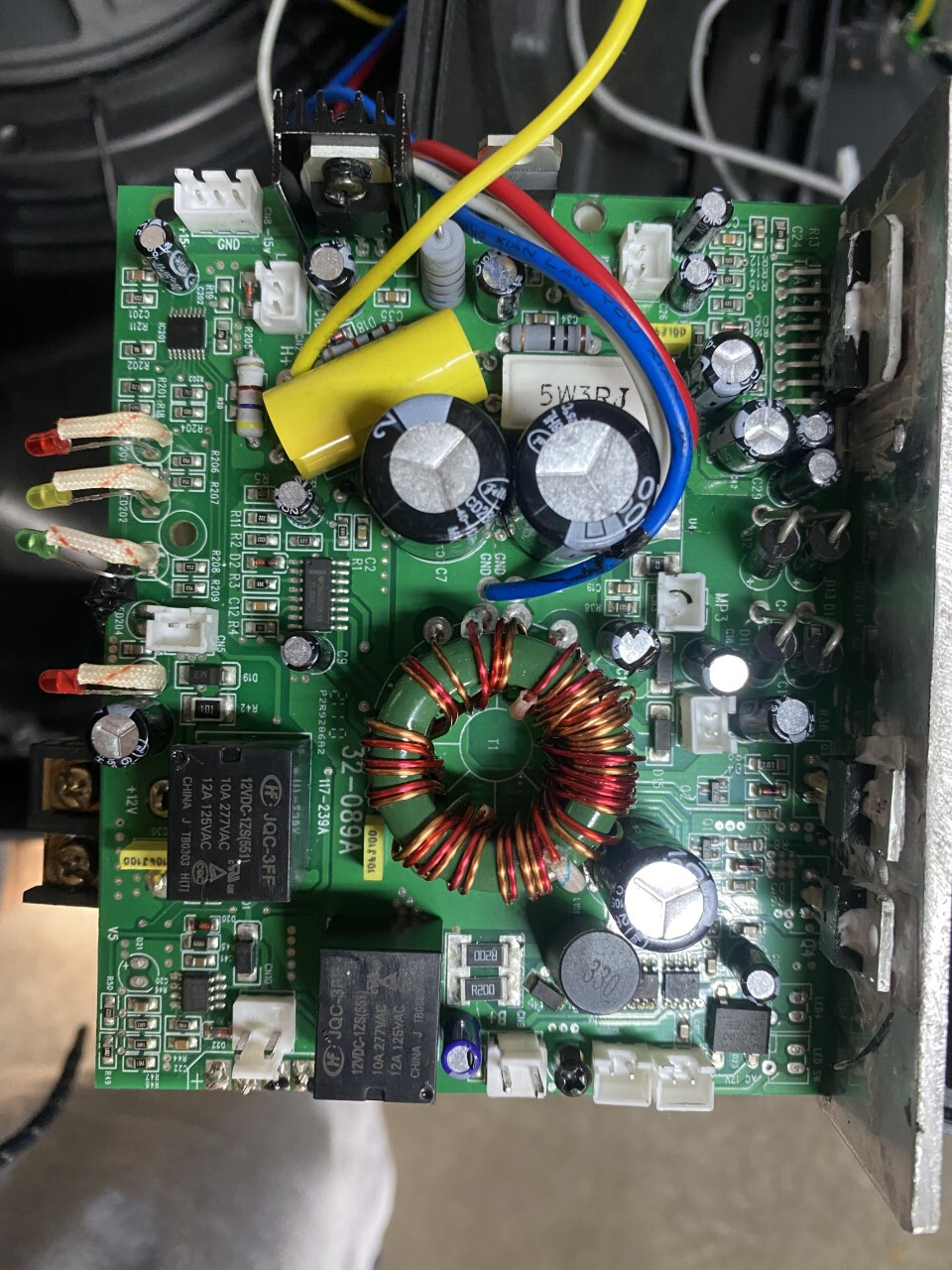

Je vous envoies les photos de la carte principale, et je vais essayer d'envoyer les vidéos des deux bourdonnements de la sono.

0

LympioTV

14

Nouvel·le AFfilié·e

Membre depuis 3 ans

5 Posté le 25/08/2022 à 18:08:42

Citation de Nick Zefish :

On peut chercher aussi les condensateurs qui auraient gonflé (un autre grand classique).

Comment faire pour les trouver ?

0

LympioTV

14

Nouvel·le AFfilié·e

Membre depuis 3 ans

6 Posté le 25/08/2022 à 18:17:34

Voici la vidéo du bourdonnement quand la sono est juste sur batterie, sans être branchée au secteur.

https://drive.google.com/file/d/1JqO-7NlMEkeGfhSNQGKdnML_c2XlOIcv/view?usp=sharing

0

LympioTV

14

Nouvel·le AFfilié·e

Membre depuis 3 ans

7 Posté le 25/08/2022 à 18:21:50

E voici la vidéo du bourdonnement et du grésillements lors que l'enceinte est allumée, et est branché au secteur.

https://drive.google.com/file/d/1zbz--ZBlabpTJjMZrLaYA804lmpmX8wG/view?usp=sharing

0

michel.29

3345

Squatteur·euse d’AF

Membre depuis 16 ans

8 Posté le 25/08/2022 à 22:53:55

comme du bruit blanc sur batterie et une ronflette qui apparaît sur secteur

bruit blanc ?
il est sensible à la position du volume ?
le potar de volume ne serait pas cassé ?
si tel est le cas possible que tu sois toujours volume à fond
encore plus si il y a un préampli-micro à bord avec un gain dont le potar est cassé
à inspecter

ronflette
possible que le condo se trouvant à côté d'une self marquée "330" soit mort
possible que çà soit une conséquence du défaut cité plus haut
mais rien de moins sûr

sur les photos , l'ampli ( TDA xxxx) et 2 transistors ne sont plus fixés au radiateur en alu
démontés pour l'inspection ?
ne pers pas les micas qui sont restés englués dans la pâte thermique blanche
si remontage sans les micas > casse assurée du convertisseur 12V vers 2*40V
convertisseur utilisant ces 2 transistors et le tore vert en transfo

quel TDA xxxx ?
quelle tension sur les 2 gros condos se trouvant à côté de ce tore ?
2* 2200µf 50V ?

trace noire sous la carte ?
un reste de flux de soudure pas nettoyé en production
nettoie à l'acétone

çà ne sera pas simple
multimètre indispensable

1

[ Dernière édition du message le 25/08/2022 à 22:55:08 ]

LympioTV

14

Nouvel·le AFfilié·e

Membre depuis 3 ans

9 Posté le 26/08/2022 à 11:18:10

Citation de michel.29 :

comme du bruit blanc sur batterie et une ronflette qui apparaît sur secteur

bruit blanc ?
il est sensible à la position du volume ?
le potar de volume ne serait pas cassé ?
si tel est le cas possible que tu sois toujours volume à fond
encore plus si il y a un préampli-micro à bord avec un gain dont le potar est cassé
à inspecter

ronflette
possible que le condo se trouvant à côté d'une self marquée "330" soit mort
possible que çà soit une conséquence du défaut cité plus haut
mais rien de moins sûr

sur les photos , l'ampli ( TDA xxxx) et 2 transistors ne sont plus fixés au radiateur en alu
démontés pour l'inspection ?
ne pers pas les micas qui sont restés englués dans la pâte thermique blanche
si remontage sans les micas > casse assurée du convertisseur 12V vers 2*40V
convertisseur utilisant ces 2 transistors et le tore vert en transfo

quel TDA xxxx ?
quelle tension sur les 2 gros condos se trouvant à côté de ce tore ?
2* 2200µf 50V ?

trace noire sous la carte ?
un reste de flux de soudure pas nettoyé en production
nettoie à l'acétone

çà ne sera pas simple
multimètre indispensable

D'accord, je vais faire la vérif'. Par contre j'ai voulu tout remonter, et maintenant lorsque j'allume l'interrupteur, l'écran ne s'allume plus, je n'ai plus de bourdonnement (les led de la batterie sont allumées) et quand je l'éteins, il y a un "clac clac clac". D'ou cela peut bien provenir ?

0

LympioTV

14

Nouvel·le AFfilié·e

Membre depuis 3 ans

10 Posté le 26/08/2022 à 13:51:43

Je vous mets les vidéo des differntes bruits :

- Ici, quand j'allume l'interrupteur et qu'elle n'est pas branchée sur secteur https://drive.google.com/file/d/1DwyCVfk7JIS6st7wZ8Xe_D-dXlu3I3-T/view?usp=sharing

- Ici, quand elle est juste branchée sur secteur (quand j'active l'interrupteur, le bruit disparait) https://drive.google.com/file/d/1qW8cZ4VPYMLsJfw3RG-hZjikazrvXigU/view?usp=sharing

0

michel.29

3345

Squatteur·euse d’AF

Membre depuis 16 ans

11 Posté le 28/08/2022 à 23:45:28

pas bon

il y a de la casse supplémentaire
au plus probable
soit tu as remonté la carte sans replacer les micas et quicaillerie isolante sur les transistors
soit un ou les 2 transistors du convertisseur sont morts

chose quasiment sûre il doit y avoir un court-jus autour du convertisseur
faudra aller vérifier les transistors et d'autres choses
je suppose qu'aucun service-manal n'existe
du moins introuvable

pour moi c'est oscilloscope indispensable pour la suite
multimètre obligatoire
et surtout comprendre ce qu'on fait sur le bazar

personnellement je remplacerai par autre chose de plus fiable
mais en as tu les moyens?

0

[ Dernière édition du message le 28/08/2022 à 23:59:19 ]

LympioTV

14

Nouvel·le AFfilié·e

Membre depuis 3 ans

12 Posté le 29/08/2022 à 10:38:53

Citation de michel.29 :

pas bon

il y a de la casse supplémentaire
au plus probable
soit tu as remonté la carte sans replacer les micas et quicaillerie isolante sur les transistors
soit un ou les 2 transistors du convertisseur sont morts

chose quasiment sûre il doit y avoir un court-jus autour du convertisseur
faudra aller vérifier les transistors et d'autres choses
je suppose qu'aucun service-manal n'existe
du moins introuvable

pour moi c'est oscilloscope indispensable pour la suite
multimètre obligatoire
et surtout comprendre ce qu'on fait sur le bazar

personnellement je remplacerai par autre chose de plus fiable
mais en as tu les moyens?

Je penses que je vais essayer de changer, car ça a l'air compliquer des réparer tous ça.

Merci pour vos informations et votre aide !

0

Ju nad be

1602

AFicionado·a

Membre depuis 10 ans

13 Posté le 30/08/2022 à 21:34:37

+1 pour grillage d'ampli au remontage.
Les soudures des capas de filtrages d'alim sont crades, la soudure du point milieu dégueule sur la piste d'à côté.
Les soudures du Transfo semblent aussi merdiques étranges côté TOP.

A mon avis aussi casse à la remise sous tension par défaut d'isolement.
Même si la carte est succincte, il faut un minimum de connaissances en électronique pour dépanner...

0

michel.29

3345

Squatteur·euse d’AF

Membre depuis 16 ans

14 Posté le 31/08/2022 à 22:58:22

carte succincte ?
pas vraiment avec un convertisseur 12v vers 2x40 ou 2x50V
du même genre que dans les amplis de car-audio
l'amplification utilise un TDA72xx apparemment
il est vrai que çà reste plus simple qu'un gros ampli en classe H ou D

je repense au Carver PM1.5
avantage à ce Carver , le schéma est facilement trouvable

mais à coup sûr un défaut fait au remontage et menant à un court-jus sur la carte

0

[ Dernière édition du message le 31/08/2022 à 23:03:09 ]

szczebrzeszyn31

1

Nouvel·le AFfilié·e

Membre depuis 2 ans

15 Posté le 03/03/2023 à 13:31:17

Hi everyone!
Sorry for writing in english, I know this is french forum, but I need help.
I have a broken Vonyx AP1200PA and after disassembly I have found out some of the chips have a burned out hole in them.
Can any one provide the photos of these chips or markings of them, please? Specified chips are pointed out within the photo.

Thanks in advance!

0

borzos4

1

Nouvel·le AFfilié·e

Membre depuis 12 ans

16 Posté le 29/04/2024 à 13:53:21

Résolu en coupant le fil de terre dans le cordon d'alim.... Le caisson est qd meme a la terre par la masse des rca qui viennent de la source. en général par la sortie sub de l'ampli en amont.
