Matériel : 1 potentiomètre linéaire 10k, un fer à souder, clé 11-14mm, gaine thermoformable, percreuse avec foret à métaux

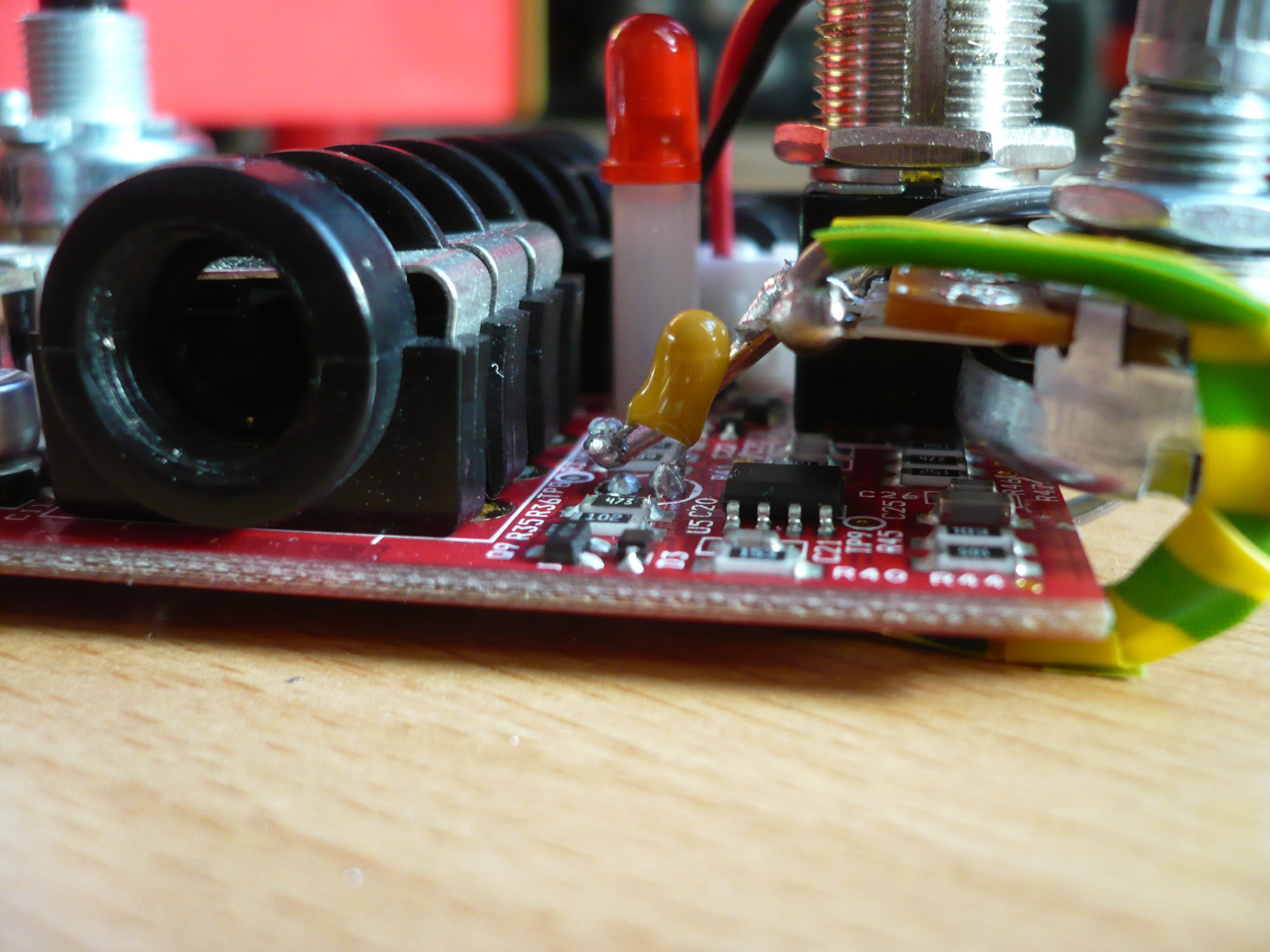

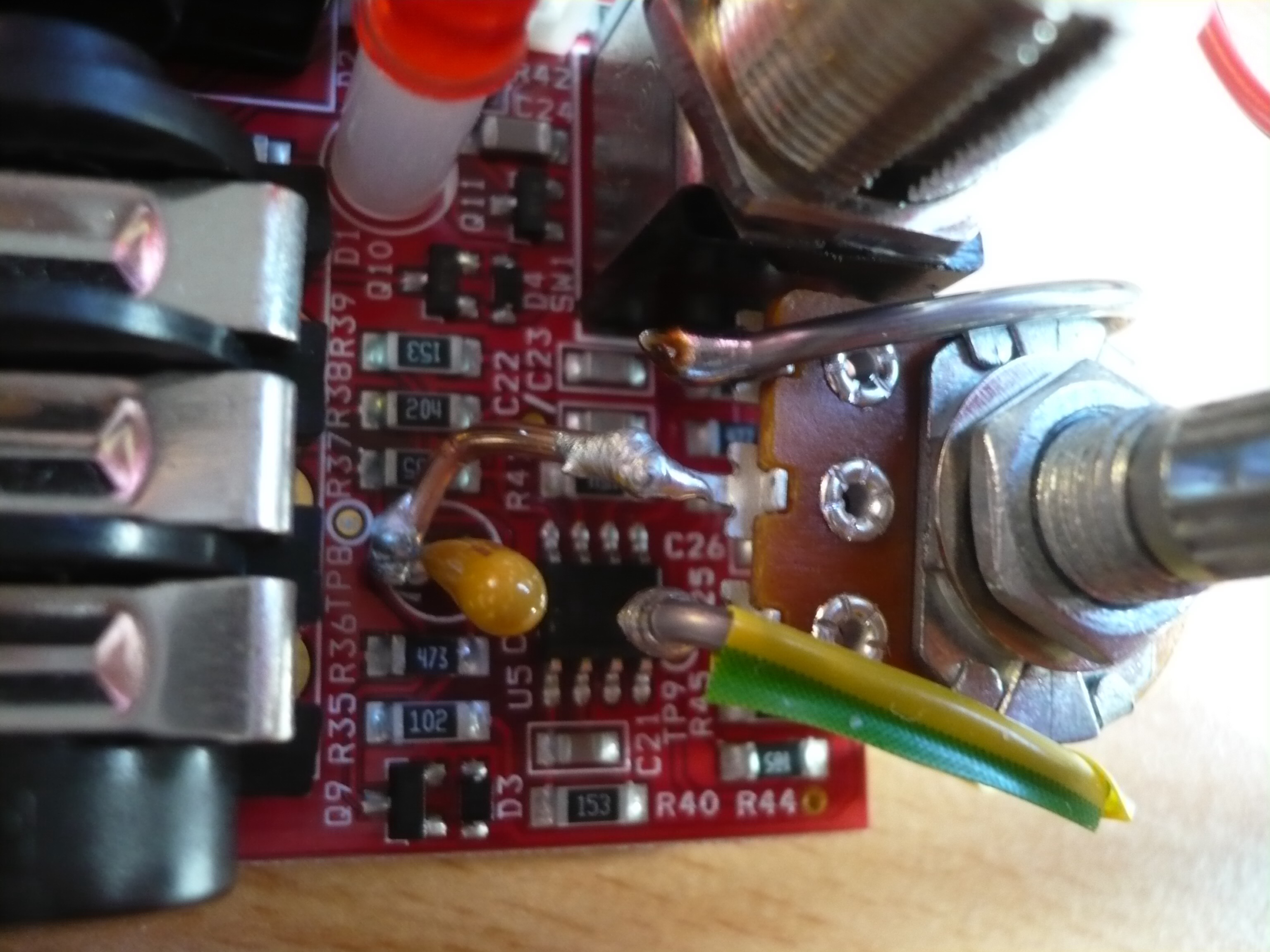

1- dessouder ce composant jaune, souder un fil à la pâte gauche, ressouder la pâte droite au circuit. Souder ce fil au plôt B du potentiomètre (celui du milieu)

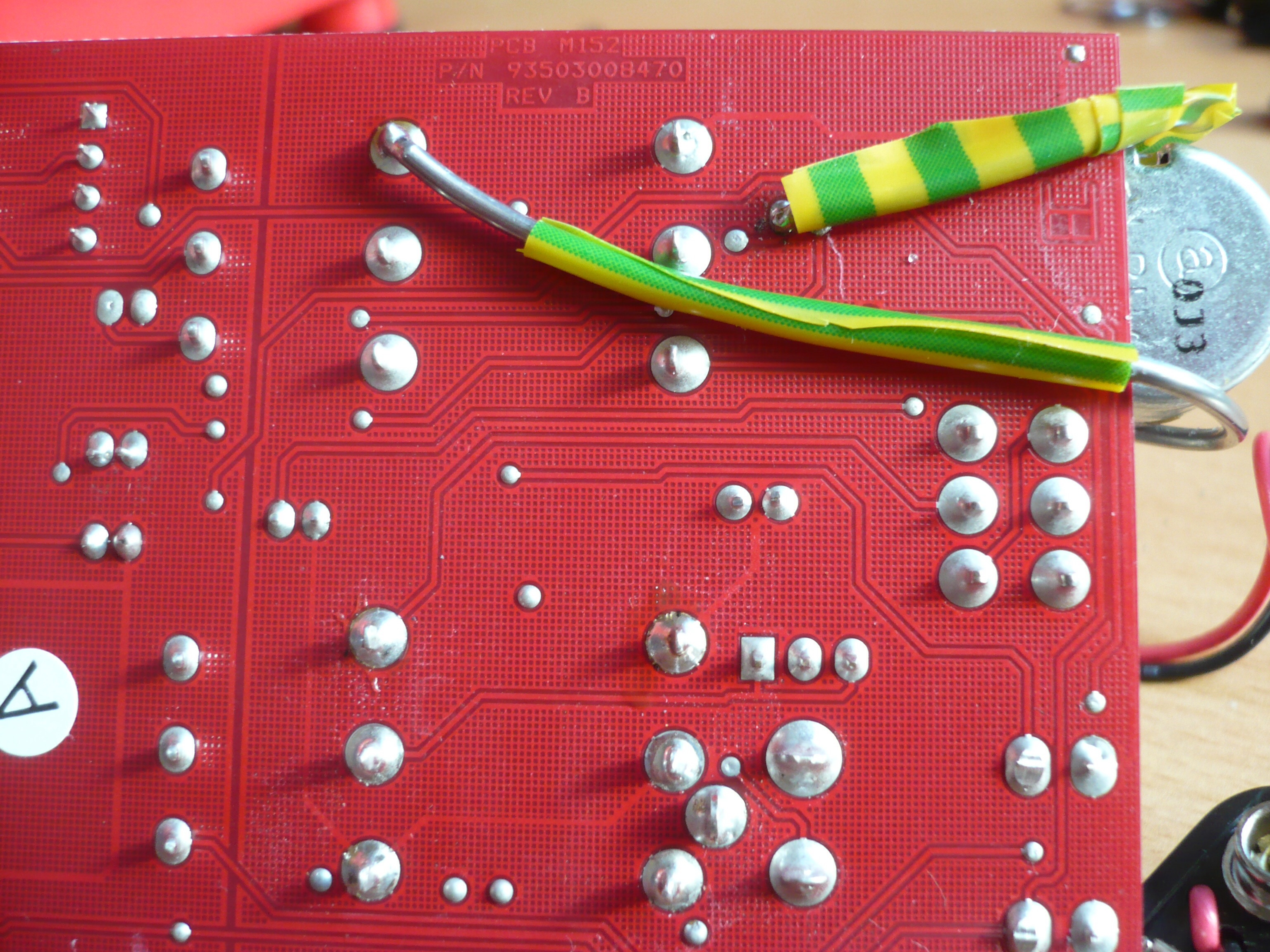

2- souder 2 autres fils aux plots A et C du potentiomètre et les relier à l'arrière du circuit comme suit :

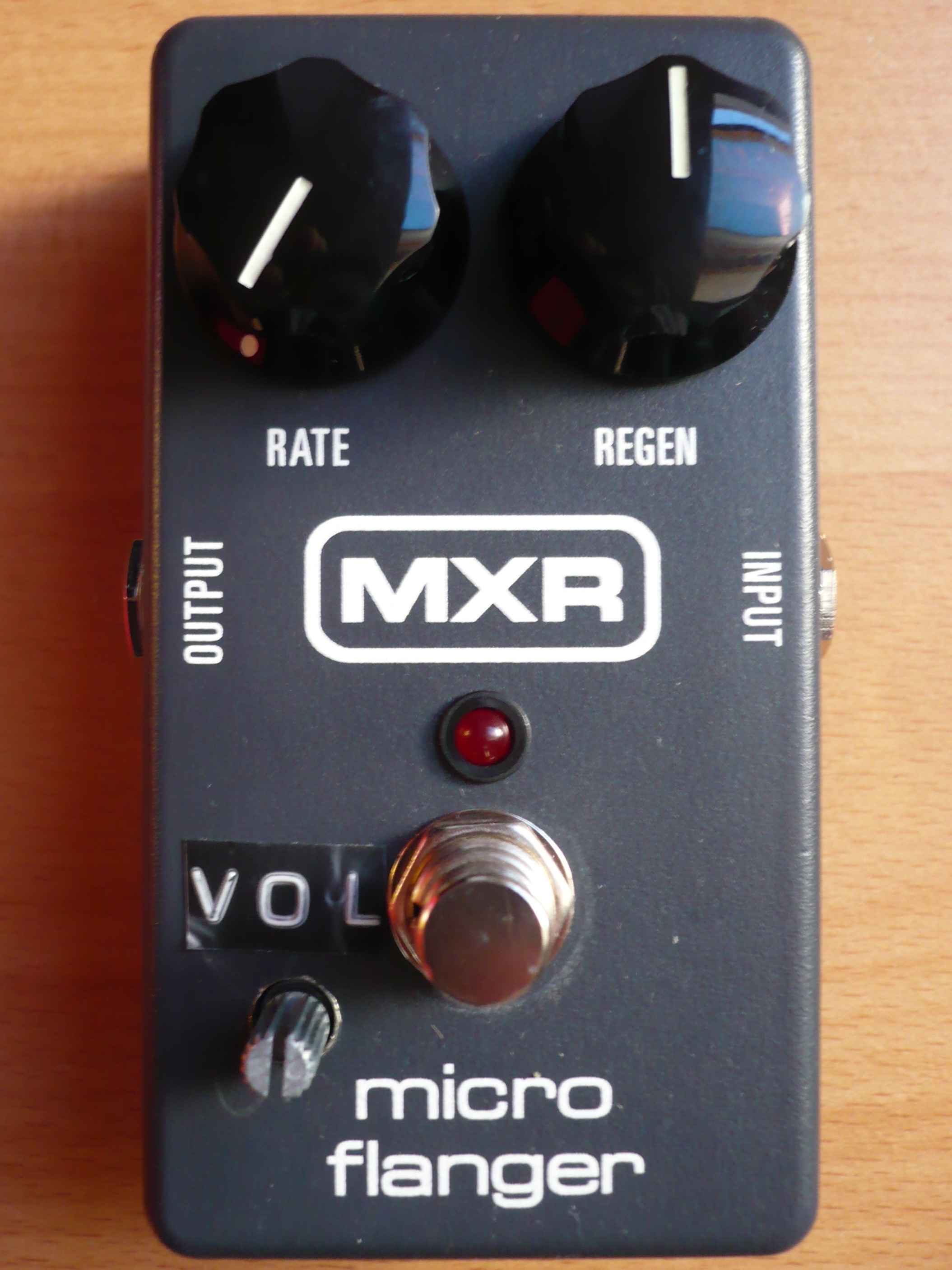

3- isoler avec de la gaine thermo ou du scotch d'électricien, tester avant de percer et refermer.
