Extraire la connectique d'un Rack

L'idée qui m'a amené à faire les modifications qui suivent sur un Rack "Standard" sont les suivantes:

Partons du postula suivant:

Pour les concerts (petit groupe de Jazz de 4 instrumentistes) j'avais besoin d'un rack transportable et de la possibilité d'une mise en œuvre rapide (Connectique accessible facilement). Après pas mal d'essais avec des racks standards type Gator, j'ai finalement opté pour la solution suivante.

LIVE RACK 1

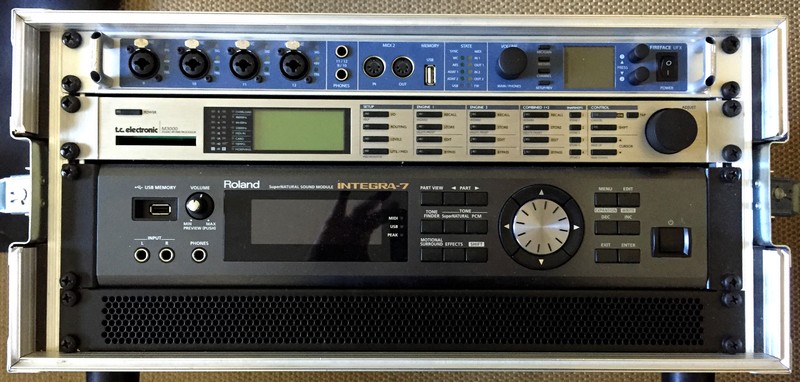

Rack 5U (de haut en bas) RME FIREFACE UFX, TC ELECTRONIC M3000, ROLAND INTEGRA-7, (1U laissé libre pour l'ajout d'un préamplificateur 8 canaux ADAT)

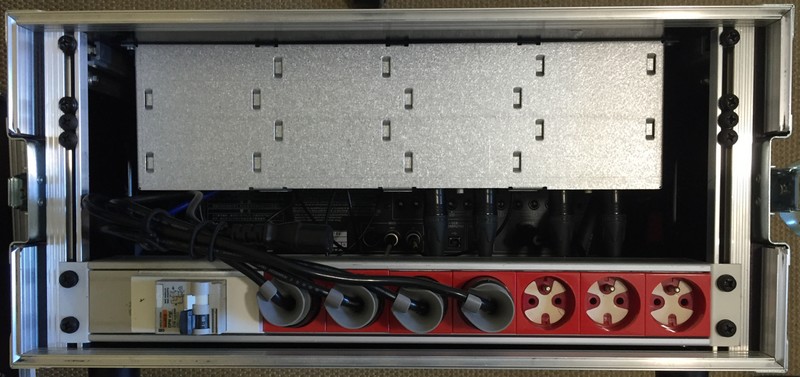

Rack 5U (de haut en bas) les 4 premiers U ne sont pas utilisés et laissent apparaître le J4-Rack de Radial Engineering, le dernier U est utilisé pour la distribution électrique et inclus un disjoncteur,

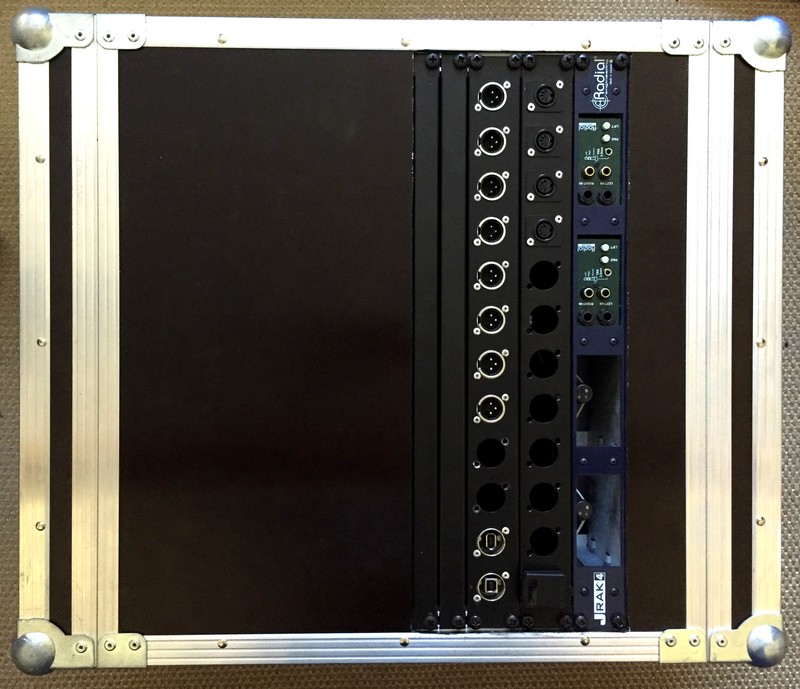

L'idée principale était de ne pas avoir à ouvrir le rack à chaque fois que je devais effectuer une connexion (audio, MIDI, Optique...) pour se faire j'ai créé une ouverture de 4U sur le dessus du Rack et j'ai équipé l'espace de 2 Rails (4U) ainsi que de panneaux pré-découper de 12 embases au format-D. (noter qu'il existe des modèle de panneaux pouvant accueillir 16 embases au format-D

Toutes les connexions ont été réalisées pour facilité l'accès au musicien ou à l'ingénieur du son

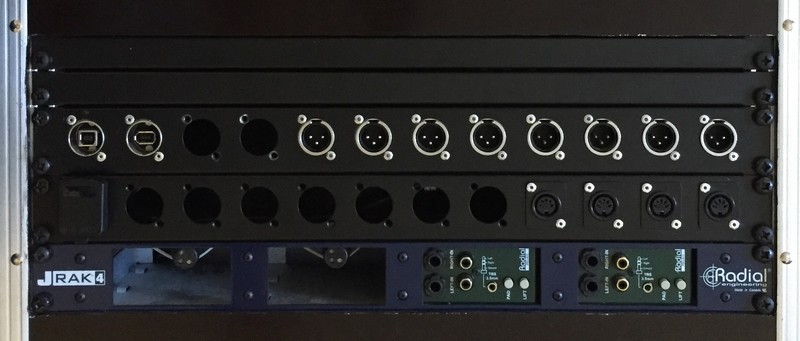

.Détails

• Panneau ½U Rack (Réservé aux extensions)
• Panneau ½U Rack (Réservé aux extensions)
• Panneau 1U Rack (de gauche à droite) RME UFX (1) USB2, (2) Firewire, (3-4) Libre, (5-6) Main Audio Out, (7-8-9-10-11-12) Aux Audio Out (ex. retours de scène).
• Panneau 1U Rack (de gauche à droite) RME UFX (1) UFX Optical ADAT1 In (2-3-4-5-6-7-8) Libre, (9) UFX MIDI1 In (10) UFX MIDI1 Out, (11) Integra-7 MIDI In, (12) Integra-7 MIDI Out
• Panneau 1U Rack pour le JRAK4 de Radial Engineering éauipé de Boites de Direct Passives (de gauche à droite) (1-2) Libre pour 2x Mono Passive DI, (3-4) 2x PRO AV2 Radial Eng. DI Universelles Stéréo (équipées de connecteurs Jacks, RCA, and Mini Jack)

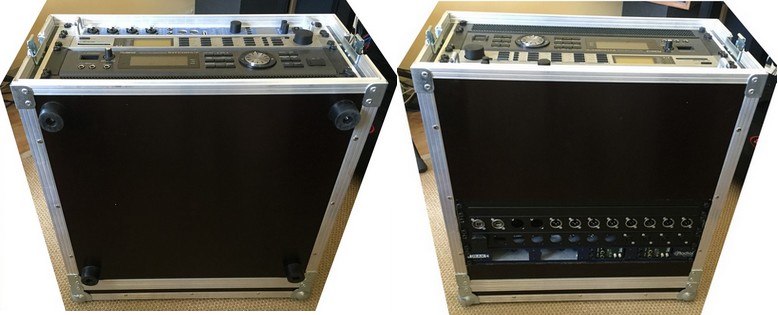

Le LIVE RACK 01 est prévu pour être utilisé debout car la partie arrière ne nécessite pas d'être ouverte, il repose donc sur le couvercle arrière du Rack

A Noter qu'un Interrupteur permettant l’alimentation avec un câble standard IEC du rack a été riveté sur le coté du Rack

Si cela peut donner des idées ....

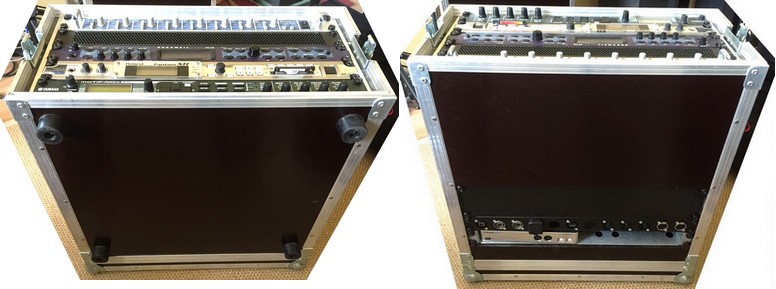

Le RACK LIVE 2

Ce Rack est prévu principalement pour permettre la gestion et le raccordement des Instruments (Synthés) ainsi que la connexion possible de 2 Microphone supplémentaires ou d'un clavier (workstation) Stéréo à travers un Boite de direct Active J48 Stéréo Radial Engineering.

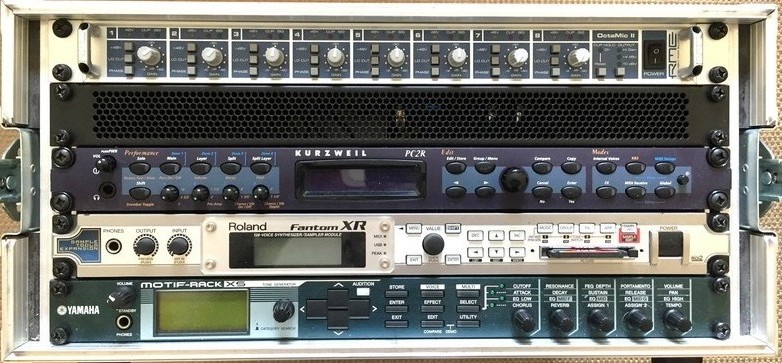

Rack 5U Rack Space (De Haut en Bas) RME OCTAMIC II, 1U libre, KURZWEIL PC2R, ROLAND FANTOM XR, YAMAHA MOTIF RACK XS

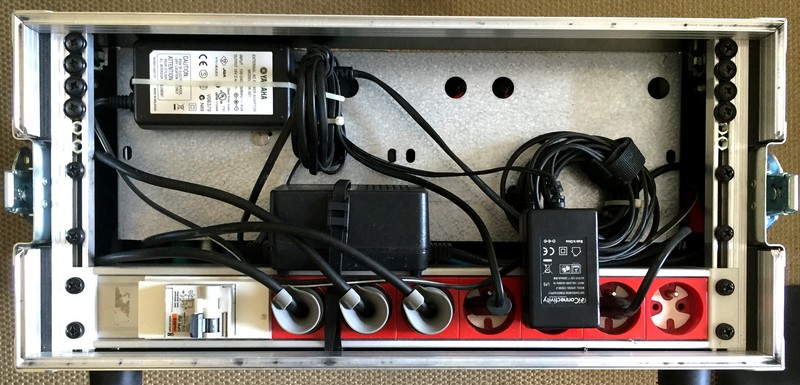

Rack 5U Rack (de haut en bas) les 4 premiers U sont utilisés (sous l'étagère en Rack supportant l'interface MIDI iConnectMIDI4+) pour y installer et fixer les différents adaptateurs pour l'alimentation des différents équipements (de gauche à droite : Yamaha Motif Rack XS, PS Kurzweil PC2R, PS iConnectivity IConnectMidi4+)

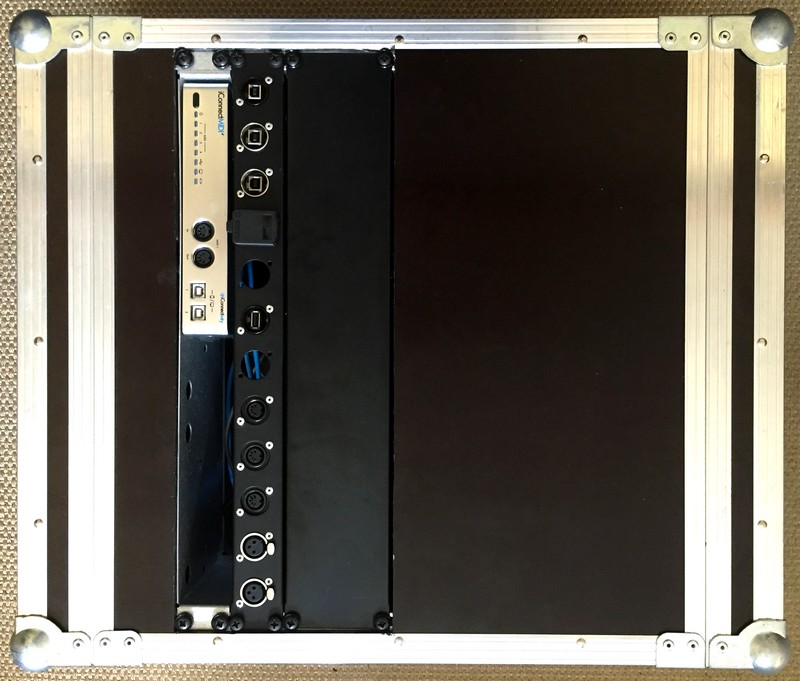

De même que pour le RACK LIVE 1 l'idée était d'éviter l'ouverture du Rack pour accéder à la connectique interne (audio, MIDI, Optique...) pour se faire j'ai créé une ouverture de 4U sur le dessus du Rack et j'ai équipé l'espace de 2 Rails (4U) ainsi que de panneaux pré-découper de 12 embases au format-D.

Toutes les connexions ont été réalisées pour facilité l'accès aux musiciens ou à l'ingénieur du son.

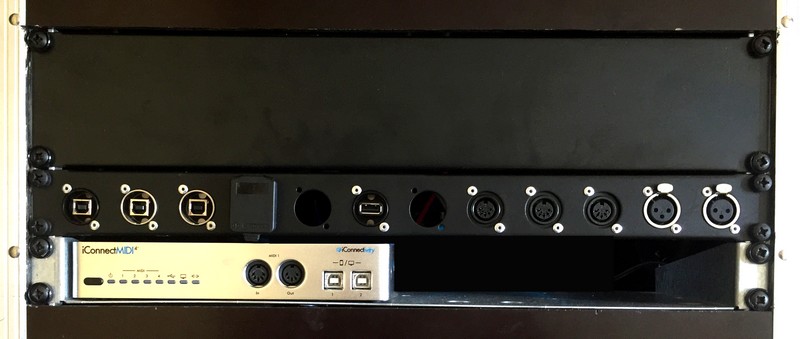

• 2U (Réservé à d'éventuelles extensions)
• 1U (de gauche à droite) (1) iConnectMIDI4+ USB2, (2) Roland Fantom XR USB2, (3) Yamaha Motif Rack XS USB2, (4) RME OCTAMIC II ADAT Out, (5) Free, (6) iConnectivity USB HUB connexion, (7) Free, (8-9-10) iConnectivity MIDI 2-3-4 In (MIDI 1 étant sur la face avant de la iConnectMIDI4+, (11-12) RME OCTAMIC II audio Input 7&8 (Possibilité de connecter 2 Microphones (48v disponible, ou 1 Boite de Direct Active Stéréo (Radial Engineering J48 Stereo) afin de connecter un clavier Externe Workstation)
• 1U pour une étagère Rackable ½ emplacement étant utilisé par la ConnectMIDI4+ MIDI (possibilité de la remplacer par la nouvelle MIO10 (x10 In x10 Out) du même fabricant (détails ci-dessous)

Le LIVE RACK 02 (comme le RACK 1) est prévu pour être utilisé debout car la partie arrière ne nécessite pas d'être ouverte, il repose donc sur le couvercle arrière du Rack

A Noter qu'un Interrupteur permettant l’alimentation avec un câble standard IEC du rack a été riveté sur le coté du Rack

Voila vous savez tout.

Si vous avez besoin de référence pour les éléments utilisés merci de me contacter
