Un éditeur de schémas / dessins pour les forums
- 3 réponses
- 3 participants
- 1 220 vues
- 3 followers
Dr Pouet
52037
Membre d’honneur
Membre depuis 20 ans
Ce serait vraiment bien de pouvoir faire un schéma, dessiné et stocké sur AF et que l'on pourrait ensuite inclure facilement dans nos messages, par exemple pour expliquer des branchements, faire un croquis de plan de studio ou de scène...
Je fais l'hypothèse, peut-être fausse, qu'on trouve ce genre de plug-in en open-source.
Dans notre profil on aurait un onglet "schémas" comme celui de "photos", et on utiliserait un lien vers ce schéma pour inclure cette "image" à un message.
Les fonctions de dessin seraient simples : cercle rectangle trait flèche et texte...
Bon on peut faire cela avec Google Docs (= Google Drive), mais s'il existe une librairie pas trop difficile à intégrer à AF, ça pourrait être chouette !
(Encore une demande d'usine à gaz authentiquement signée Pouet)
Je fais l'hypothèse, peut-être fausse, qu'on trouve ce genre de plug-in en open-source.
Dans notre profil on aurait un onglet "schémas" comme celui de "photos", et on utiliserait un lien vers ce schéma pour inclure cette "image" à un message.
Les fonctions de dessin seraient simples : cercle rectangle trait flèche et texte...
Bon on peut faire cela avec Google Docs (= Google Drive), mais s'il existe une librairie pas trop difficile à intégrer à AF, ça pourrait être chouette !
(Encore une demande d'usine à gaz authentiquement signée Pouet)
berl
10919
Membre d’honneur
Membre depuis 20 ans
Oui, pour les ptits schémas électroniques ça serait chouette
Avec un petit espace de stockage comme pour les photos
Bernard
http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...
Jimbass
11603
Drogué·e à l’AFéine
Membre depuis 18 ans
J'avais trouvé il y a quelques années un site qui faisait ca : on éditait le schéma en ligne, et on pouvait poster une image PNG sur un forum, c'était hébergé directement par le site en question. Mais là, pas moyen de remettre la main dessus !
Il a peut-être fermé.
Après, il y a pas mal de trucs plus modernes (web 2.0, voire 2.1) :
https://framavectoriel.org/svg-editor.html <- un éditeur de dessins vectoriels, il y a très peu de symboles électroniques. Par contre ca peut être très bien pour des plans de scène ou des branchements de studio. Et c'est libre !
http://roget.biz/faire-des-diagrammes-en-ligne-gratuitement <- une liste d'éditeurs de diagrammes (pas de schéma électrique, plutôt des organigrammes)
http://asciiflow.com/#Draw <- pour dessiner en ASCII (à mettre ensuite dans des balises [/code].
La plupart des outils en ligne dédiés à l'électronique nécessitent une forme d'inscription pour enregistrer ses créations. Certains intègrent même un simulateur Spice !
https://www.digikey.com/schemeit#
https://www.circuitlab.com/
https://easyeda.com/
http://123d.circuits.io/
https://www.partsim.com/
http://www.docircuits.com/circuit-editor
http://webtronics.googlecode.com/svn/trunk/webtronics/schematic.html
Pas en ligne, mais très utilisé par la communauté des effets guitare DIY :
https://code.google.com/p/diy-layout-creator/
Et bien sûr il y a les softs de CAO habituels :
http://www.cadsoftusa.com/download-eagle/freeware/ (pas libre, mais tourne très bien sous Linux)
http://qucs.sourceforge.net/
En tout cas c'est une très bonne idée, mais je pense qu'il n'est pas nécessaire de demander un développement spécifique (qui serait très lourd à faire et à maintenir pour l'équipe AF) : il doit y avoir moyen d'intégrer au site un truc existant.
Il a peut-être fermé. Après, il y a pas mal de trucs plus modernes (web 2.0, voire 2.1) :
https://framavectoriel.org/svg-editor.html <- un éditeur de dessins vectoriels, il y a très peu de symboles électroniques. Par contre ca peut être très bien pour des plans de scène ou des branchements de studio. Et c'est libre !
Hors sujet :
Au passage, soutenez http://framasoft.net, ils font un excellent boulot de promotion des logiciels libres, et de défense des libertés numériques.
http://roget.biz/faire-des-diagrammes-en-ligne-gratuitement <- une liste d'éditeurs de diagrammes (pas de schéma électrique, plutôt des organigrammes)
http://asciiflow.com/#Draw <- pour dessiner en ASCII (à mettre ensuite dans des balises [/code].
La plupart des outils en ligne dédiés à l'électronique nécessitent une forme d'inscription pour enregistrer ses créations. Certains intègrent même un simulateur Spice !
https://www.digikey.com/schemeit#
https://www.circuitlab.com/
https://easyeda.com/
http://123d.circuits.io/
https://www.partsim.com/
http://www.docircuits.com/circuit-editor
http://webtronics.googlecode.com/svn/trunk/webtronics/schematic.html
Pas en ligne, mais très utilisé par la communauté des effets guitare DIY :
https://code.google.com/p/diy-layout-creator/
Et bien sûr il y a les softs de CAO habituels :
http://www.cadsoftusa.com/download-eagle/freeware/ (pas libre, mais tourne très bien sous Linux)
http://qucs.sourceforge.net/
En tout cas c'est une très bonne idée, mais je pense qu'il n'est pas nécessaire de demander un développement spécifique (qui serait très lourd à faire et à maintenir pour l'équipe AF) : il doit y avoir moyen d'intégrer au site un truc existant.
Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watts
Dr Pouet
52037
Membre d’honneur
Membre depuis 20 ans
Merci pour l'outil de dessin en ascii art : simple et efficace ; ça peut être bien utile.

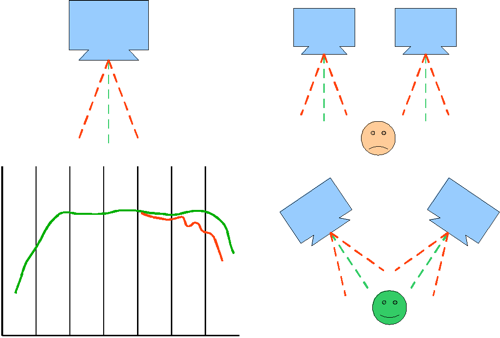

Voici des exemples de schémas faits avec Google-Drive (ex Google-Docs), via le bouton "create Drawing" :
Ce sont de simples schémas, pas spécialement orientés électronique. Mais un schéma basique avec 4 traits et 3 boites est souvent plus parlant que 10 lignes de texte. Principal inconvénient de Google-docs : il faut un compte Google, passer d'un site à l'autre... sinon c'est quand même pas mal.
Accès : http://docs.google.com
Bien sûr.
Au cas où ce n'était pas clair dans mon message initial, je confirme que je pensais uniquement à la réutilisation d'un plug-in ou une librairie existante et son intégration dans AF.
Voici des exemples de schémas faits avec Google-Drive (ex Google-Docs), via le bouton "create Drawing" :
Ce sont de simples schémas, pas spécialement orientés électronique. Mais un schéma basique avec 4 traits et 3 boites est souvent plus parlant que 10 lignes de texte. Principal inconvénient de Google-docs : il faut un compte Google, passer d'un site à l'autre... sinon c'est quand même pas mal.
Accès : http://docs.google.com
Citation :
il n'est pas nécessaire de demander un développement spécifique (qui serait très lourd à faire et à maintenir pour l'équipe AF) : il doit y avoir moyen d'intégrer au site un truc existant.
Bien sûr.
Au cas où ce n'était pas clair dans mon message initial, je confirme que je pensais uniquement à la réutilisation d'un plug-in ou une librairie existante et son intégration dans AF.
[ Dernière édition du message le 26/01/2015 à 23:17:06 ]
