Nettoyage des pad

Voici le type de materiel dont vous avez besoin :

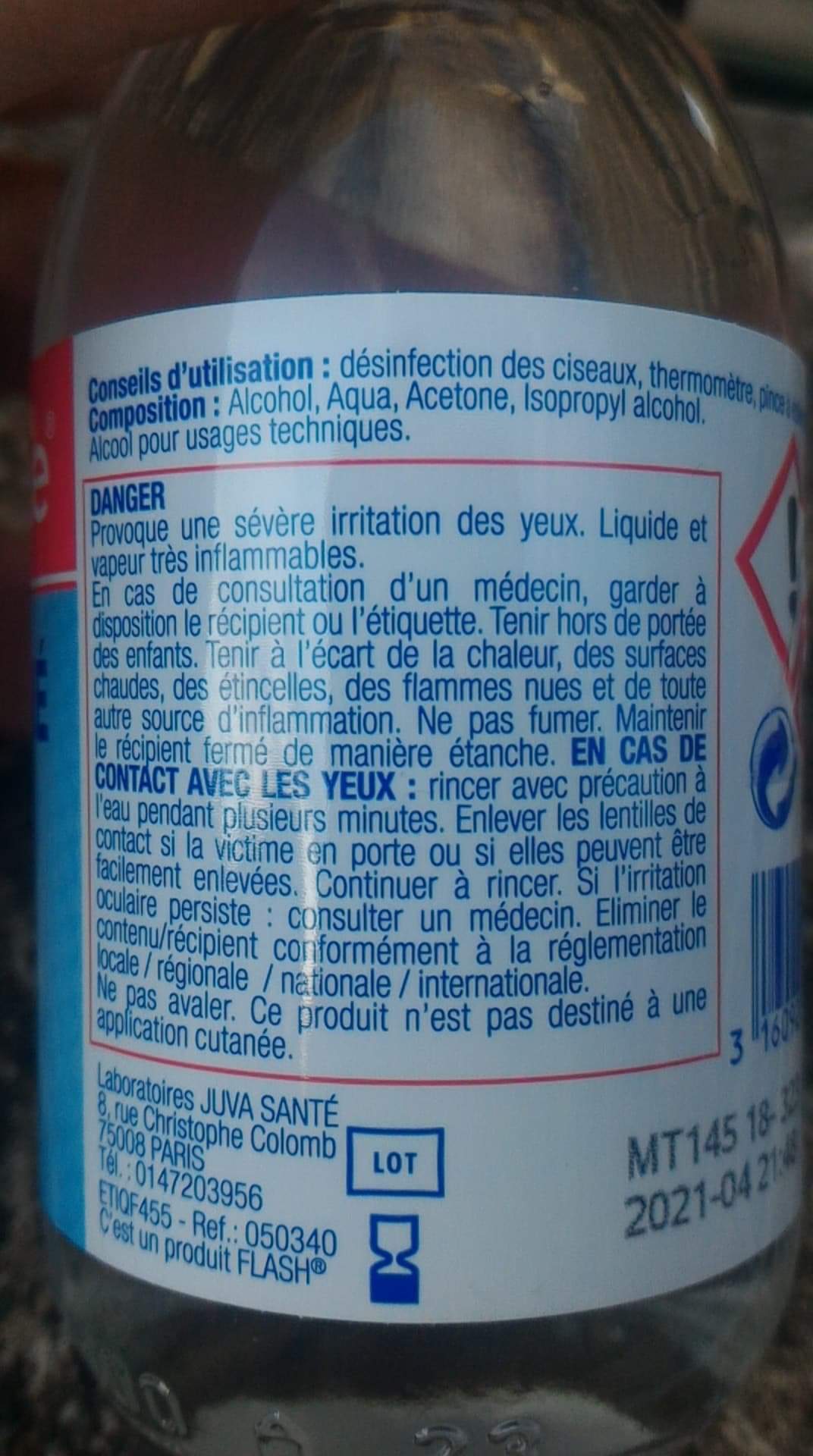

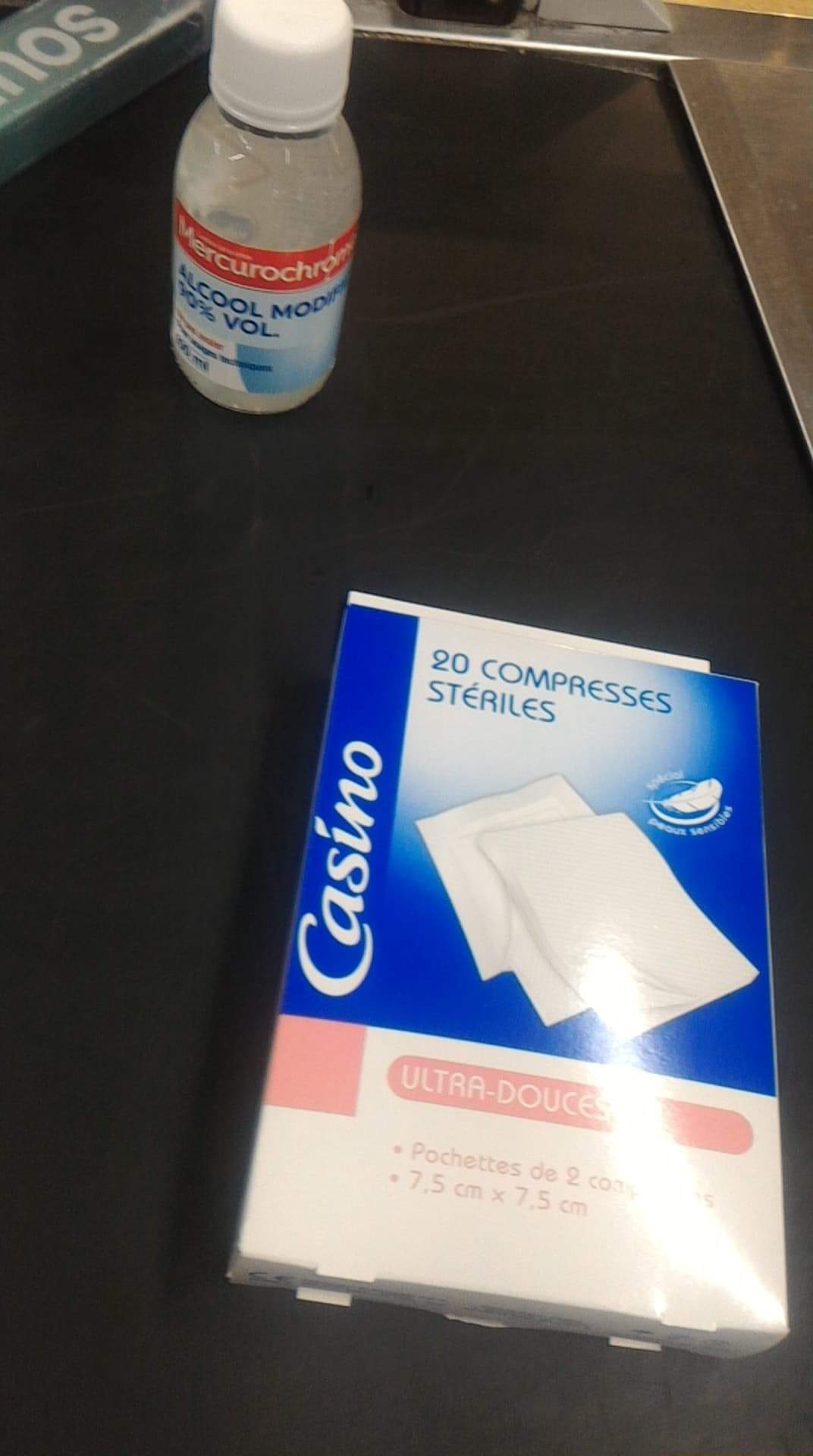

Alcool Isopropylique, ici c'est de la marque mercure au chrome qu'on trouve un peu partout :

Vous avez également besoin de lingette, mais des lingettes qui produisent pas de petit fil de partout.

Des lingettes qui restent structuré et se découpe pas de partout

Vous avez également besoin d'une brotte à dent electrique rotative, avec par exemple l'ancien embout de brosse à dent que vous avez remplacé.

Cette brosse à dent doit être excessivement propre, donc le laver plusieurs fois et s'assurer qu'il est bien sec ET bien propre avant utilisation.

Je parle d'une brosse à dent rotative, car elle permet d'être trés localisé sur l'endroit qu'on souhaite nettoyé, sans effort !

Le mieux est d'utiliser un embout neuf, mais c'est plus chère et je pense que ce n'est pas necessaire.

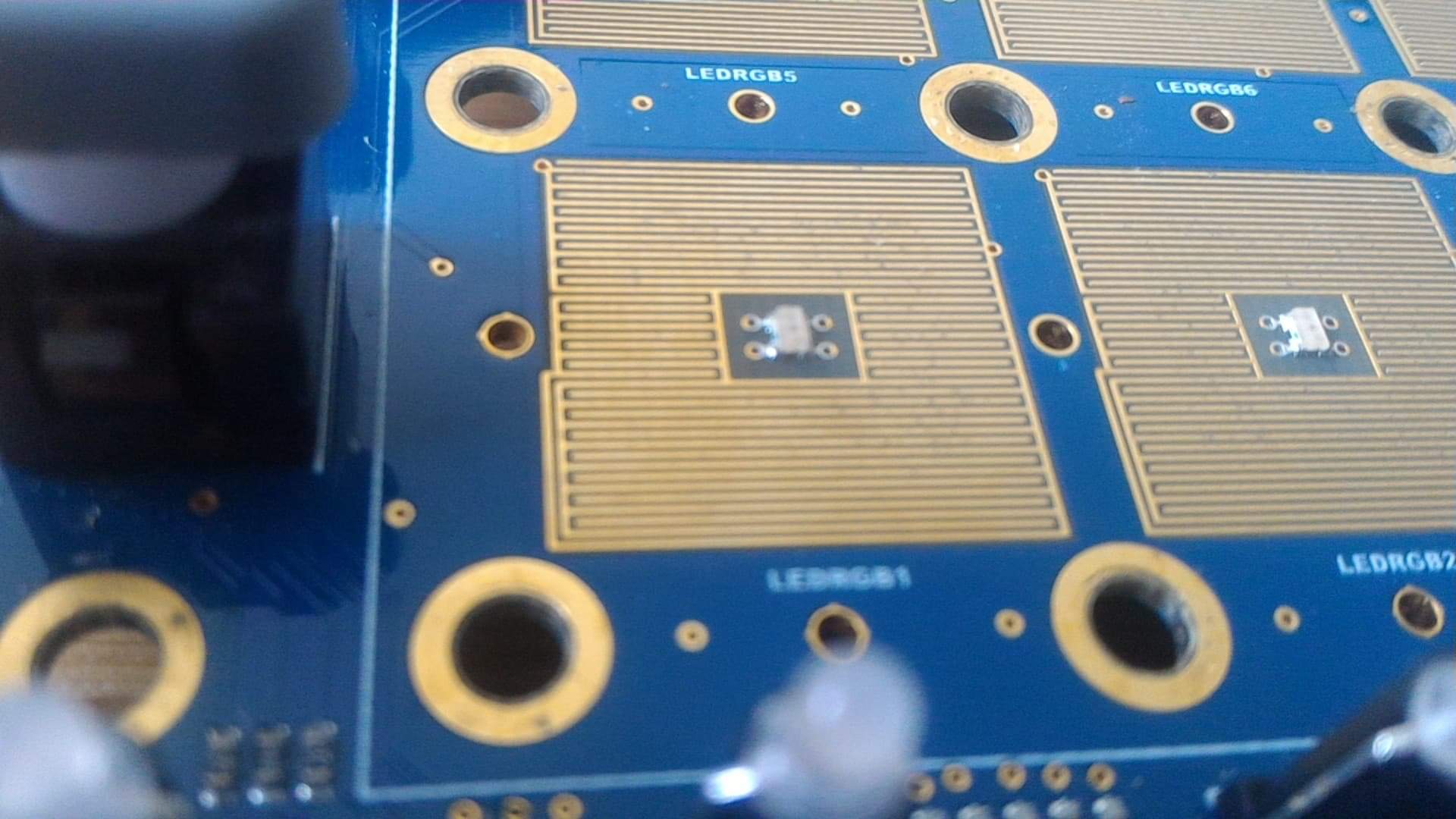

Ce qui doit être nettoyé, c'est ces surfaces :

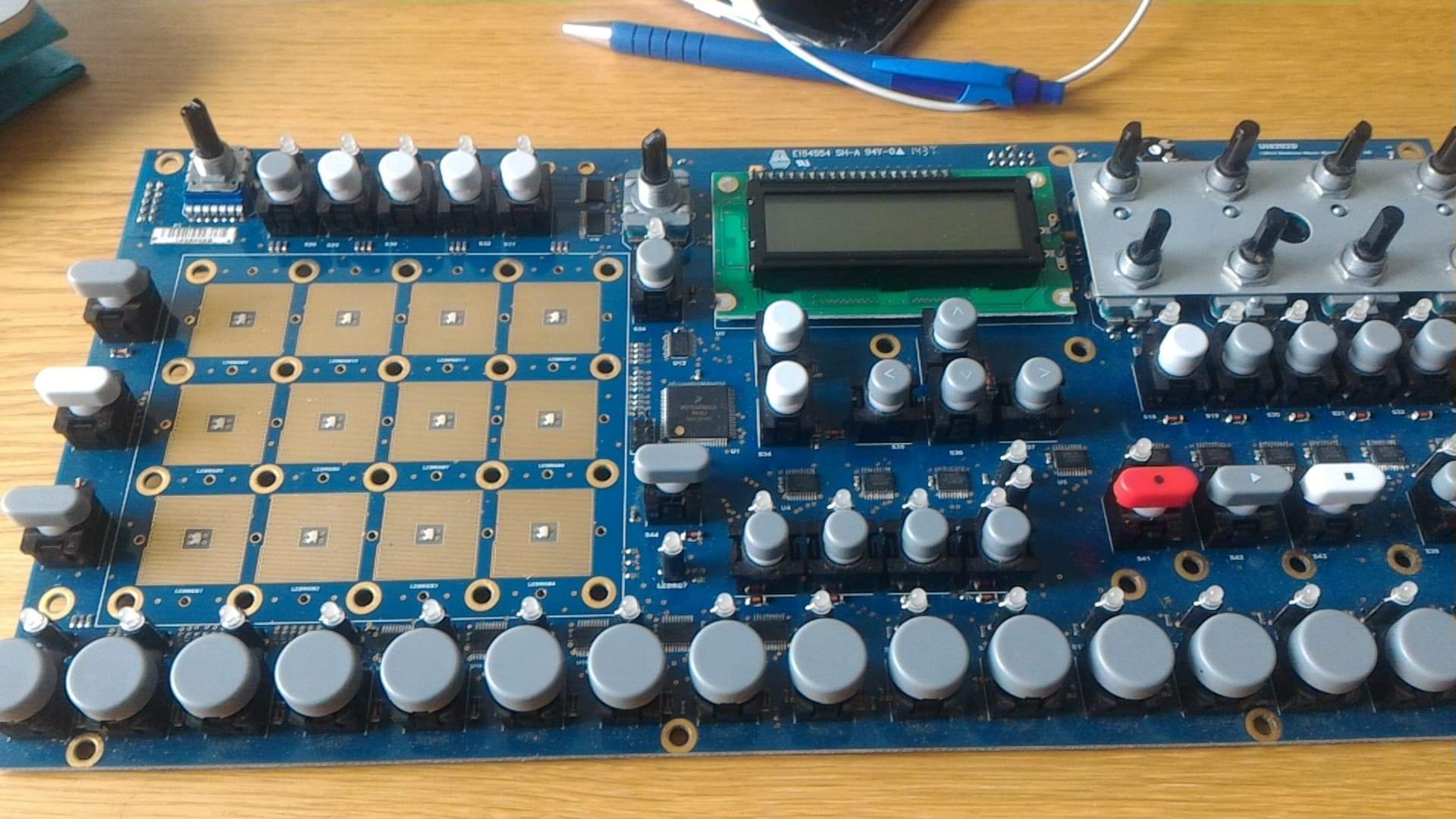

Qu'on trouve sur la motherboard :

Mais on va d'abord nettoyé les deux autres élements d'abord afin de les laisser sécher correctement.

1) Premièrerement, ouvrez la fenetre afin que l'air rentre chez vous, c'est mieux quand on bosse avec de l'alcool.

Commencez par nettoyé les "pad blanc", vous savez la structure en caoutchouc.

Passez la à l'eau, nettoyé ce qu'il y a dessous, dedans, frottez la surface de contact noir dessous et laissez la sécher.

L'essentiel c'est que ça vous semble plutot propre et sec

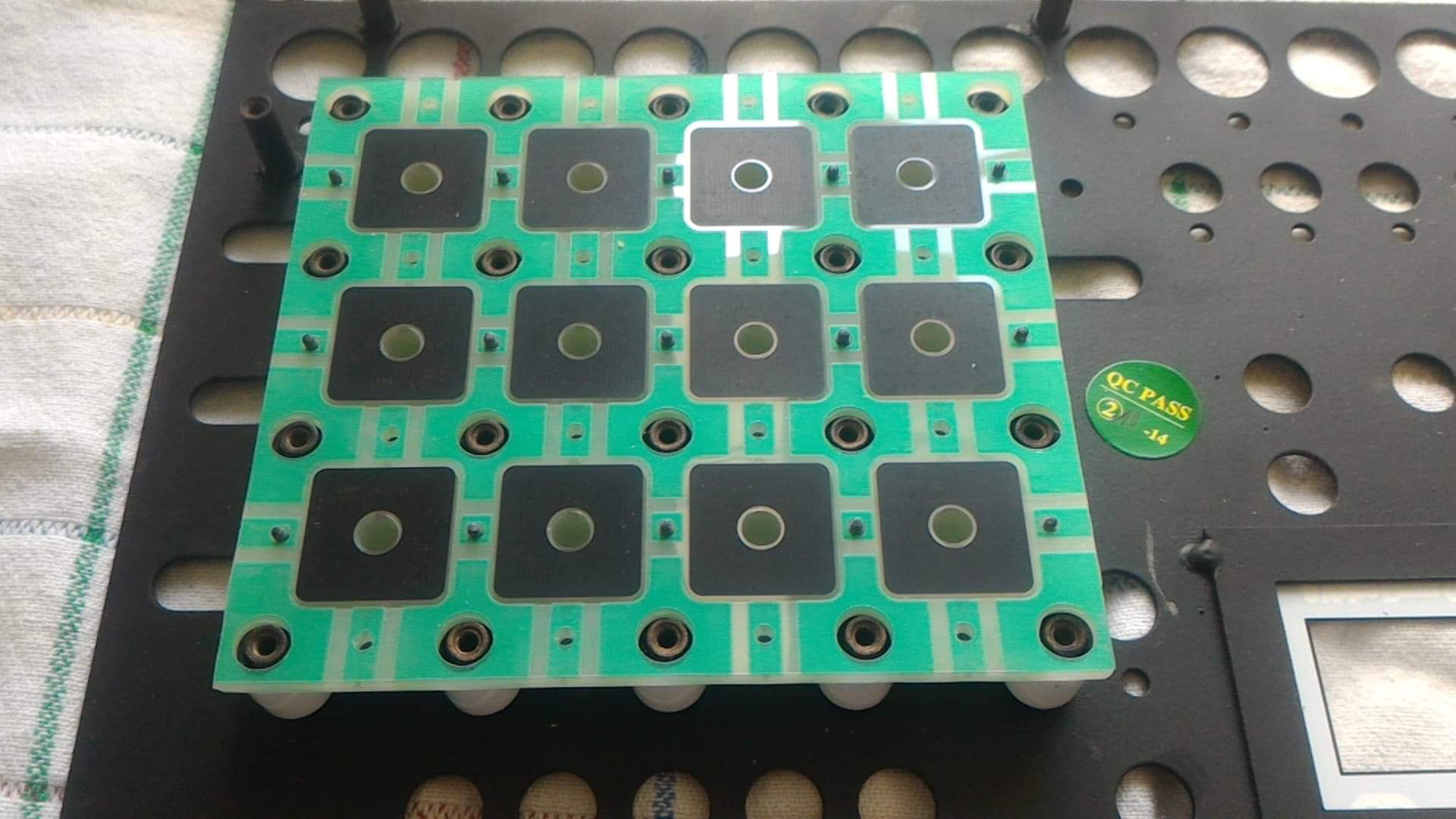

2) On nettoie la feuille de contact :

Vous la sortez de la machine comme vous avez fait avec les pad blanc.

Et la alcool, eau et brosse à dent dessus.

Faut que ça brille et que ce soit bien sec à la fin.

3) on passe au contact sur la carte mère, donc, ceci est l'étape la plus importante, et à faire avec beaucoup de délicatesse, en etant bien réveillé :

Chaque pad doit être nettoyé avec l'alcool.

Voici la procédure :

Appliqué un tout petit peu d'alcool sur la surface doré du pad "kick" celui en bas à gauche grace à la lingette.

Utilisé la brosse à dentrotative sur le premier pad afin de décroché les impureté.

Et nettoyé les impureté avec la lingette ( oui les impureté ne disparaisse pas, donc il faut racler avec la lingette qui fait office d'éponges ).

Puis appliqué un tout petit peu d'alcool sur la surface doré du pad "kick" celui en bas à gauche grace à la lingette.

Utilisé la brosse à dent rotative sur le premier pad afin de décroché les impureté.

Et nettoyé les impureté avec la lingette.

On recommence appliqué un tout petit peu d'alcool sur la surface doré du pad "kick" celui en bas à gauche grace à la lingette.

Utilisé la brosse à dent rotative sur le premier pad afin de décroché les impureté.

Et nettoyé les impureté avec la lingette.

A la fin, le pad doit être plutot sec quand vous le touchez avec le doigt, car l'alcool s'évapore.

Ca a du vous prendre grosso modo 5 à 10 minutes.

Ca y est si vous pouvez regarder la couleur du pad "kick", il doit être différent des autres, plus lumineux, enfin plus propre tout simplement.

Donc, procedez aux 11 autres pad.

Ensuite laissez reposé, afin que tout sout extrémement sec, aucune humidité n'est admise.

Remontez, et ça devrait être plus sympa !

!!! MAJ deux ans plus tard !!!!

Vous pouvez également utilisez un "crayon de papier", les "crayons de papier"  standard qui ont une mine en carbone assez grasse et qu'on taille. Le mieux c'est si la mine est déjà bien arrondi pour éviter les petits morceaux qui se brise. Un vieux crayon ce sera sans doute le meilleur choix.

Je l'ai effectué, et ça fonctionne vraiment vraiment très très bien. !!!  MAIS ATTENTION UN PEU DE RECUL !!!

Il faut  crayonner la feuille de contact plastique sur les zones noirs qui sont les zones conducteurs : donc les zones qui seront en contact avec le PCB quand on appuie sur un des PAD.

Et bien supprimer le "trop plein" de résidu du crayon, ne pas hésiter à nettoyer un peu le PAD pour bien supprimer les résidus ( oui un crayon ça laisse des petits déchet parfois. Et ce dechet s'ils tombent dans la rythm c'est comme une vis. Votre feuille de contact aura du coup un pouvoir conducteur bien supérieur en faisant ça. Le soucis, c'est que vous pouvez avoir plus facilement du ON/OFF au lieu d'une vélocité fine en augmentant la conductivité du PAD. Donc à doser avec précaution. Cependant si votre pad n'a déjà plus beaucoup de vélocité, vous allez juste le dopé, donc ce sera tout de même globalement bénéfique.
