Masse cordier chevalet cordes clés

Par Burnog le 28/01/2014 - (Confirmé)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Gibson Les Paul Custom (1978)
Photos
1/114
Gibson Les Paul Custom (1978)

Guitare de forme LP de la marque Gibson appartenant à la série Les Paul

Détection du problème

C'est la première fois que je possède une Gibson, et je ne pensais pas que celle-ci pouvait précisément avoir mon âge. Repérée sur un site de vente en ligne entre particuliers, cette Les Paul Custom Wine Red se trouvait à Paris (380km au dessus de chez moi). J'ai vu des photos, j'en ai parlé à ma femme et avec son accord, l'affaire était conclu.
Acompte par virement pour réserver l'instrument, il a fallu attendre une très longue semaine pour que je me rende chez le vendeur. Le jour J, il m'a laissé jouer dessus un moment, c'était ma première fois sur Gibson Les Paul ... J'étais aux anges !

En rentrant chez moi, toujours aux anges lorsque je la branche, j'ai noté un bruit de fond. Celui-ci disparaît lorsque l'on touche n'importe quelle autre surface métallique que les cordes, cordier, chevalet et clés. Autrement dit, la masse ne circule pas sur toute la guitare. Explication en vidéo :

Maintenant c'est claire, le chevalet, cordier ne sont pas reliés à la masse !

Démontage

Là, je commence à avoir peur ... mon entreprise n'est pas un peu trop cavalière ? Un instrument si prestigieux et âgé, n'est ce pas un sacrilège de le démonter ?

Je ferai super gaffe et de toutes façons j'assumerai si je commet une bêtise ; enfin ... je pleurerai ! Je suis quand même obligé de le faire parce que ça me trotte dans la tête.Une question subsiste en moi : Est-ce du à une panne ou une omission à la conception ?

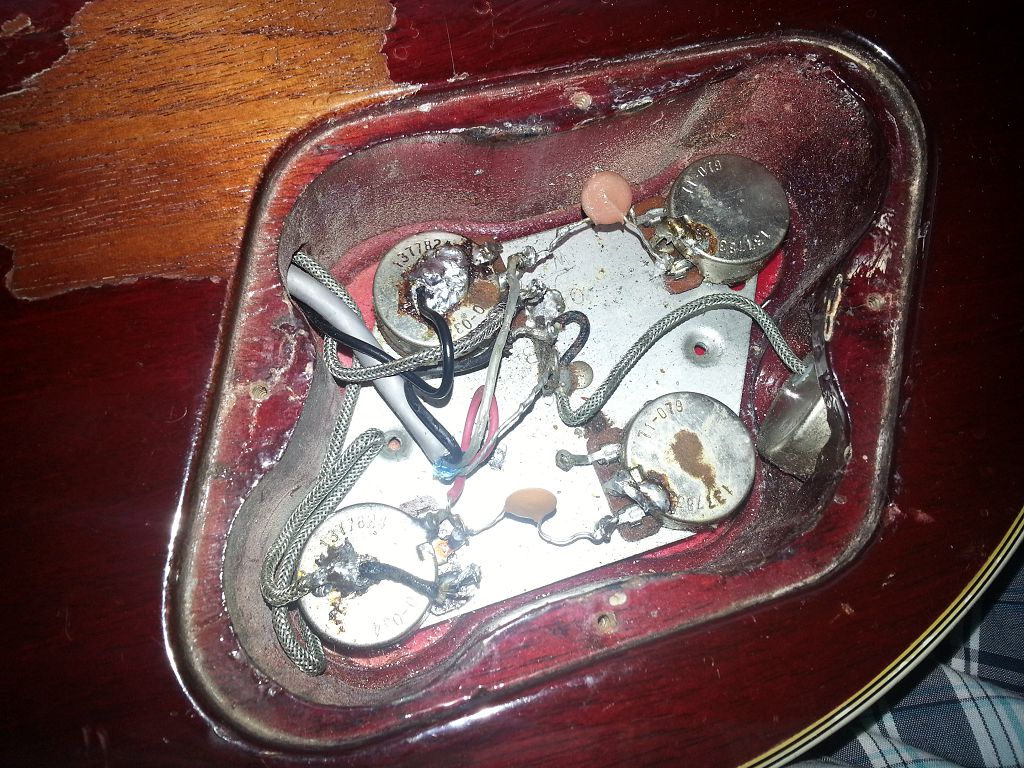

  1. Plaque arrière maintenue par 4 vis, démontée, on observe ! On voit très clairement qu'aucun fil de masse ne provient du cordier.

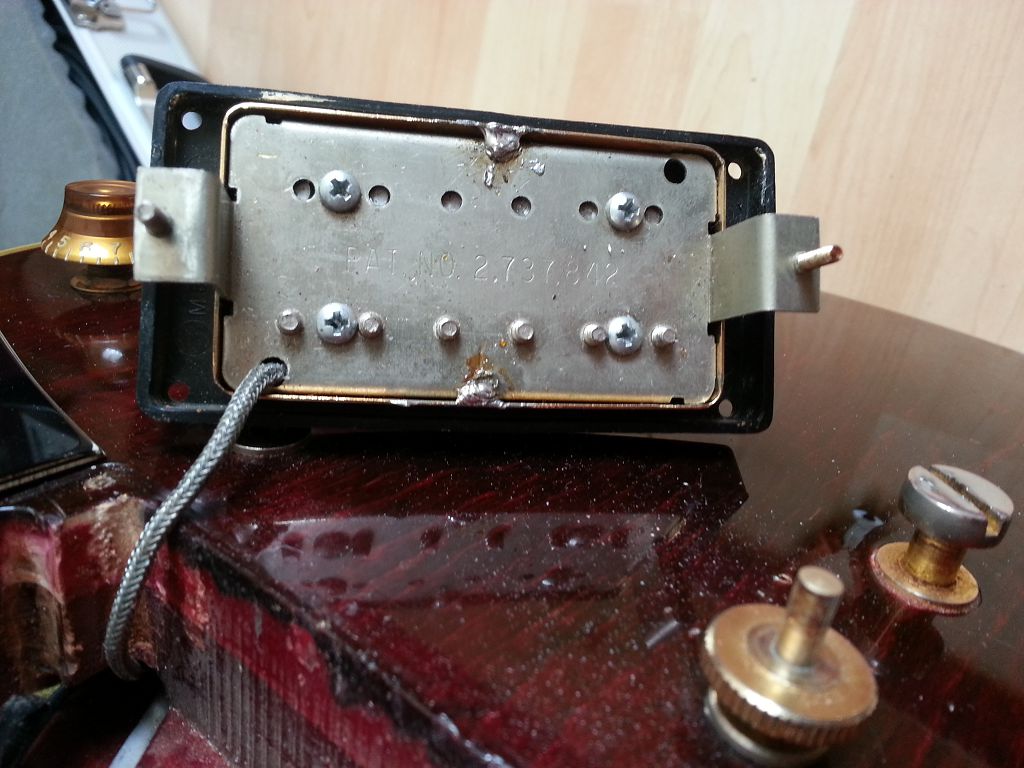

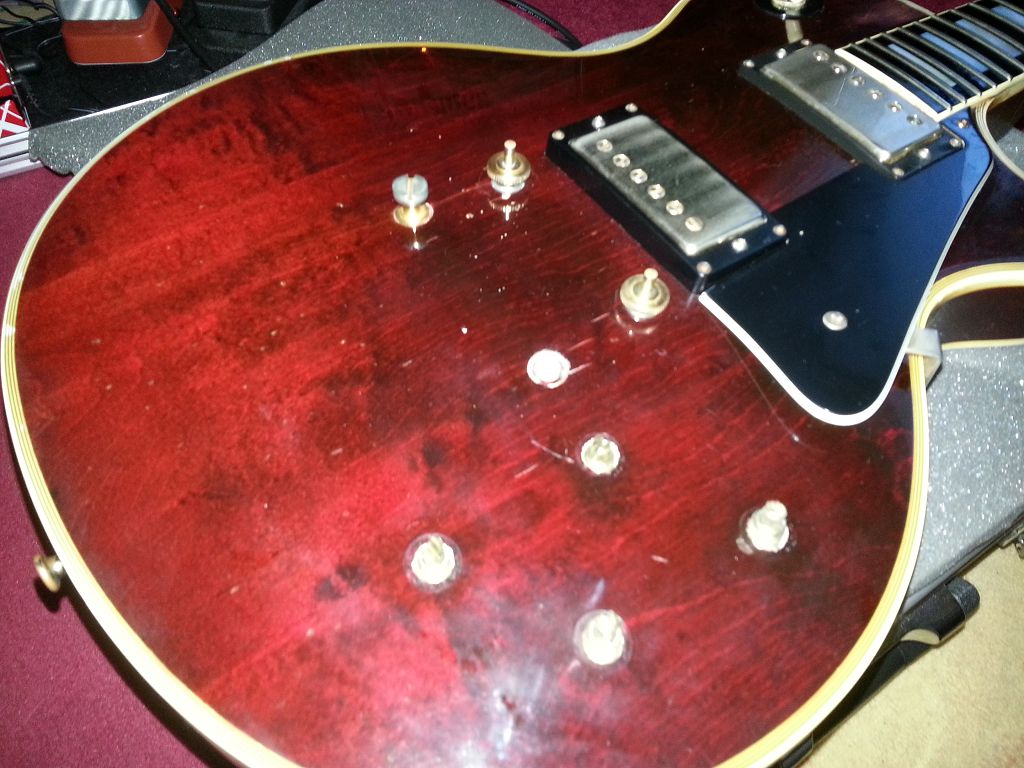

  2. Je démonte donc les cordes puis le micro chevalet ... aucun fil, ni même perçage (conduit) entre la vis du chevalet et le trou du micro.
  3. Conclusion, d'origine, le conduit n'est pas percé sur ma Les Paul. Je réfléchis ... (pas longtemps) et me dis que je vais le faire moi ce raccordement à la masse ! Pour ça, il faut réfléchir afin de ne pas commettre l'irréparable ! Je vais donc relier le trou du cordier avec l'emplacement de l'électronique (chemin le plus court) par un perçage de faible diamètre.

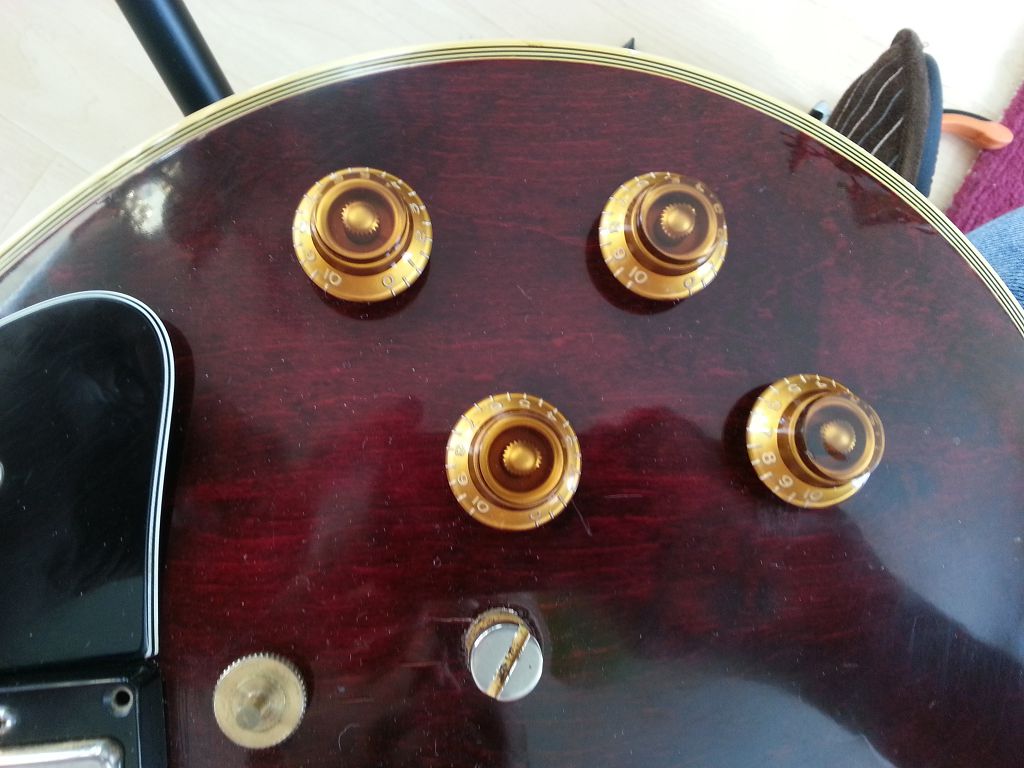

  4. Je démonte les potentiomètres délicatement et calcul la trajectoire que je devrai donner à mon forêt ...

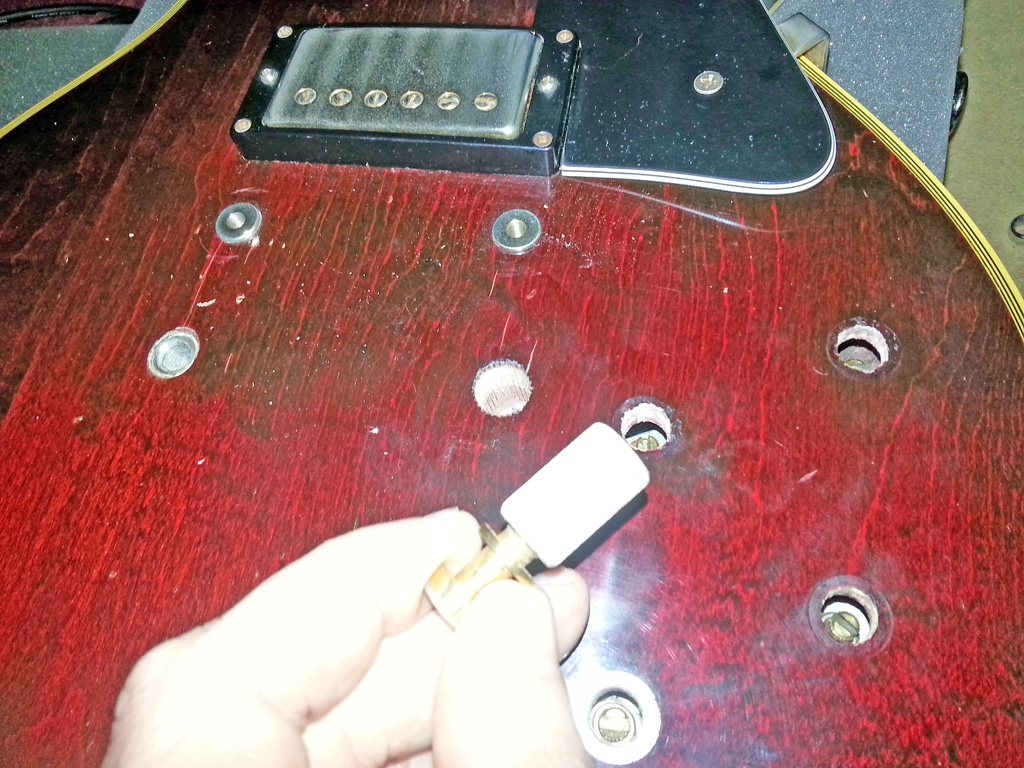

  5. Chose complexe, démonter l'insert de la vis du cordier. Bien qu'il faille prendre appui sur la jolie table bombée Wine Red, il ne faut pas l’abîmer, ce serait irrémédiable !
  6. Extraction réussie sans dommages ! Le perçage peut avoir lieu.

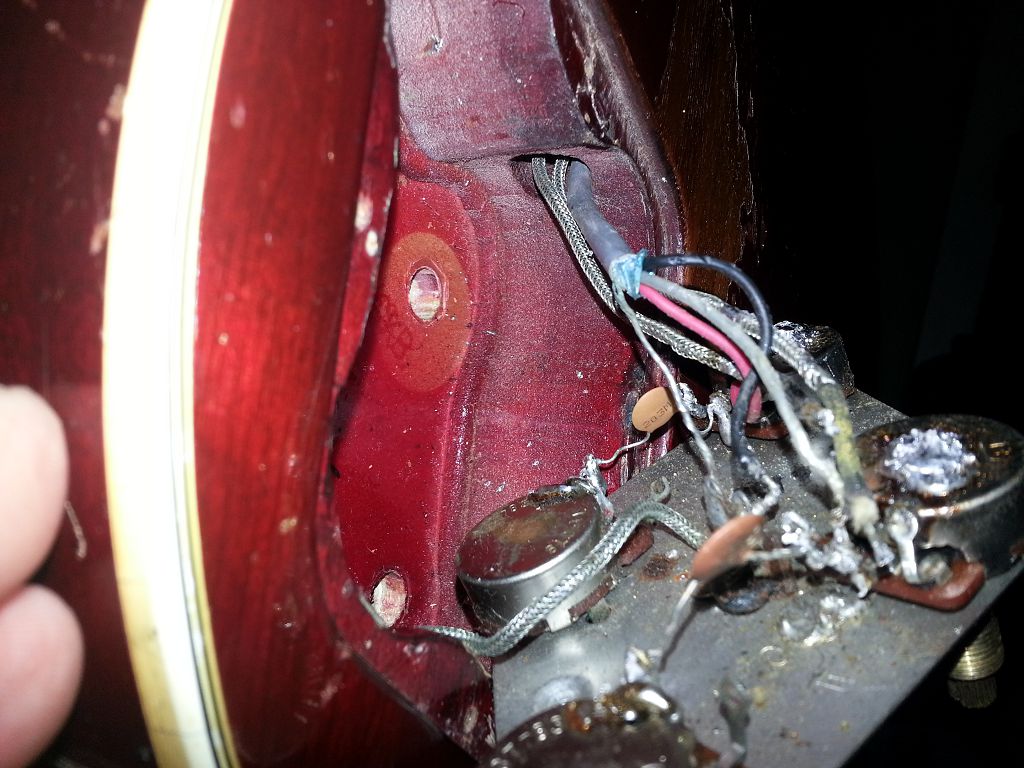

  7. Ce qui suit n'est pas beau à voir ! Non je plaisante ... c'est juste que j'ai pas pris de photo alors on passe à la conclusion. Pour info j'ai réalisé le perçage avec succès. Un peu de soudure ...

Conclusion

Je ne vous cache pas qu'à ce moment là, avant re-branchement, même si je n'avais pas commis d'erreur apparente, j'avais peur. Test préliminaire avant de refermer la bête :



Ces petits tests étaient réconfortant. Allez montage des cordes, réglage de la hauteur du chevalet et test final :


Tout est bien qui finit bien !
