Réparation du sélecteur rotatif en place du tone 2

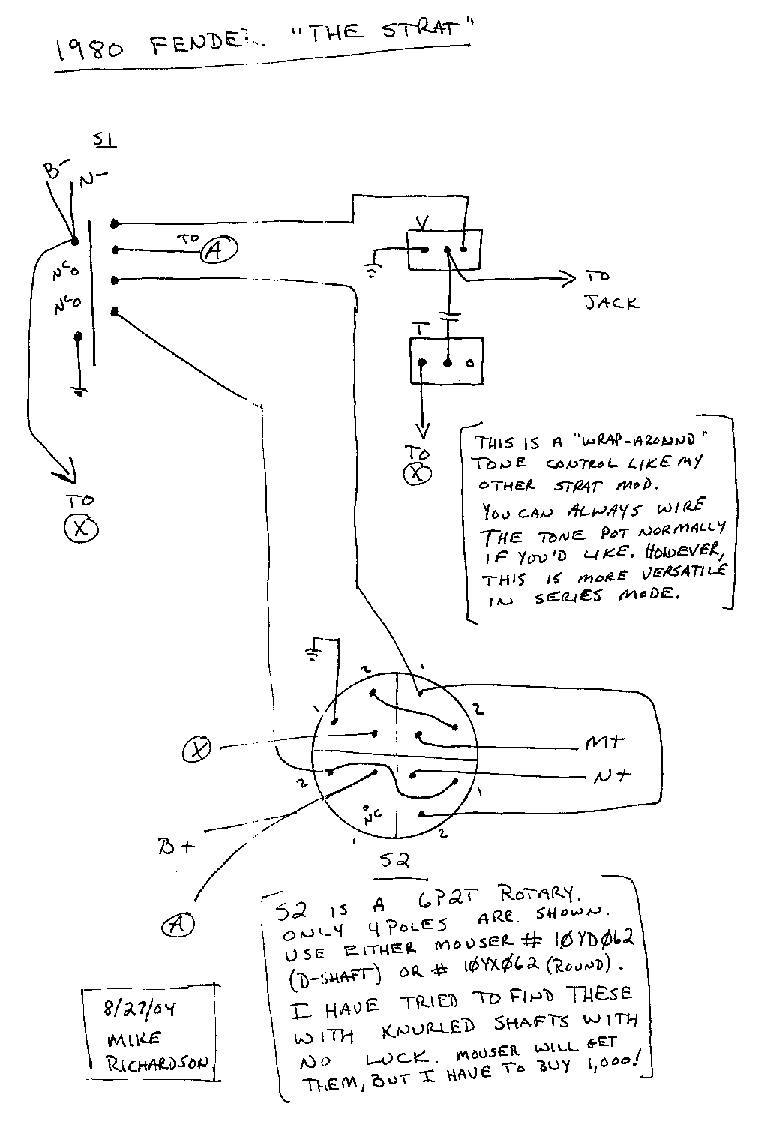

Bon, il a fallu s'y coller et réparer ce foutu câblage alternatif disponible sur cette guitare, je suis parti du schéma de Mike Richardson du 22/08/2004thestrat

Lequel est moyennement clair si vous n'êtes pas familier de ce genre de choses
Pour le switch de remplacement je laisse ici deux références :
https://www.musikding.de/Rotary-switch-6P2T-open

https://www.retroamplis.com/epages/62070367.mobile/en_GB/?ObjectPath=/Shops/62070367/Products/RTSW-A6P2T-231

il se trouve sous la dénomination rotary switch 6p2t, on n'utilise que 4 pôles mais cela ne se trouve pas en 4P2T dans la taille dont nous avons besoin.

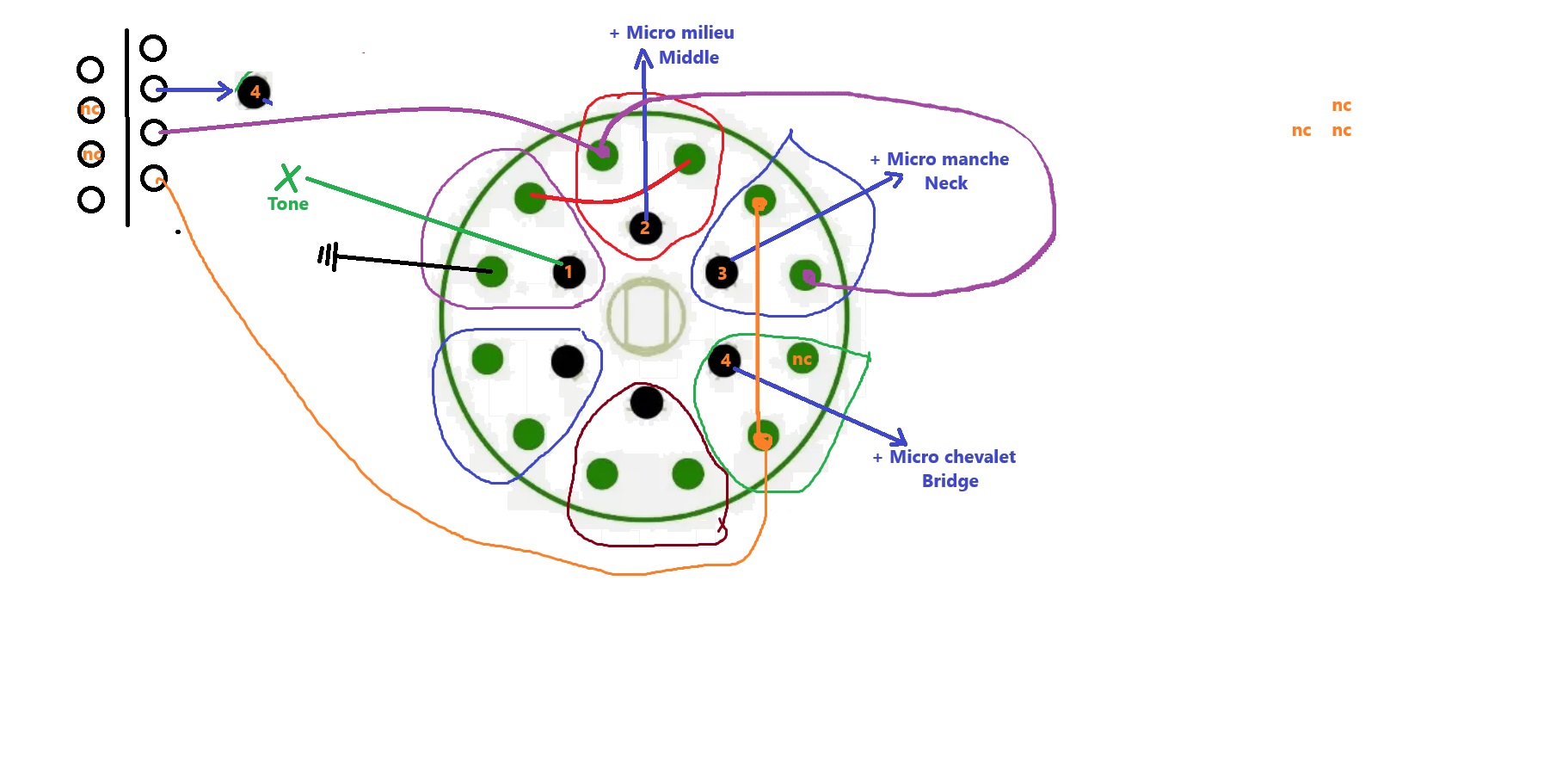

J'ai donc refait un schéma de câblage avec ce switch pour le cas où vous ne seriez pas familier du fonctionnement.

câblagenotez bien la position de l'axe pour vous repérer. cet interrupteur fait 6 fois la même chose (il redirige le point milieu (noir )vers un des deux verts. J'ai entouré chaque unité pour être plus clair.
Chaque notation vient en complément du schéma de Mike Richardson.


Bonne restauration !
