Haut parleur 18" inconnu.

  • 7 réponses
  • 4 participants
  • 322 vues
  • 4 followers
Sujet de la discussion Haut parleur 18" inconnu.
Bonjour à toutes et tous.

On m’a donné un vieux haut parleur de 18". L’impédance mesure au multimètre est de 10 Ohms (Donc ce n’est pas sa valeur en fonctionnement).

Je n’ai aucune référence dessus (Pas d’étiquette, ni de marquage).

Si quelqu’un en connaissait un peu plus sur ce modèle, ça m’arrangerait bien ^^

Merci d’avance.
2
le châssis ressemble a du cerwin vega mais ce hp doit être plus vieux je pense a du western electric ou altec ou peut être du philips .

hp entre années 50 et 60

"Il est plus facile de briser un atome que de briser un préjugé"



3
On dirait un gego de 20 watts / 46 cm dont la partie aigu a été enlevée ( le Duplex Master ) :
https://forums.melaudia.net/showthread.php?tid=7928
Les châssis semblent typique de cette marque.
Après plus de recherche dans le même secteur, on retrouve la trace d'un 47 cm GeGo vendu sur Paris pour du 30-8000Hz 100 Watts 8 ohms en 390 francs.
Si c'est du 15 ohms j'en donne pas plus de 50 Watts avant que ça crame.

Le volume globale de caisse serait de 220 litres pour sans doute un accord assez haut ( il faudrait contacter astrom du forum audiophile ).
D'après les renseignements, l'alimentation en sub se faisait par 2 6L6 : on va donc dire de 40 watts à 60 watts en gros.

Le concepteur de ces hps est M. Georges Gogny, connu pour les hps Orthophase.

[ Dernière édition du message le 14/02/2026 à 21:32:00 ]

4
En aparté :
https://www.ouest-france.fr/bretagne/vannes-56000/le-chirurgien-ressuscite-l-enceinte-mythique-5397272
x
Hors sujet :

Et ensuite une approximation du hp appliqué au baffle du Duplex Master :
Pour vb=218 litres et fb=49,4 Hz ( 675 cm² sur 11,56816 cm de profondeur )

Entrées
Frequence de Résonnance 30 Hz
Facteur de qualité 0,2551946
Facteur de qualité mécanique 10
rendement souhaité 100,995412633917 db/W/m à 10 ohms
surface souhaité 1256,63706143592 cm²
résistance électrique 10 ohms
impedance normalisée 10 ohms

Constantes Utilisées (Entrées)
celerite 344,669 m/s
masse volumique 1,195506 kg/mètre cube
rdt max theorique 112,2 db

Déductions (Sorties)
rendement W/m 100,995412633917 db/W
constante de masse lié au hp 5,24362007899885 kg/m4
constante moteur 7,72017028460087 BL/√RE
rendement en % 7,57776727684676
rendement unitaire 0,0757776727684676
BL/Mms 294,832892974629 NA/Kg
Facteur de Qualité Electrique 0,261877574281781
BL²/Mms 7197,85035936548 N²A²/Kg
BL 24,4133220236891 NA
Mms 82,8039292949241 grammes
Cms 0,339896590338594 mm/N
VAS 762,294426389411 litres
Rms 1,56081729576781 N/s
Zmax 391,85782144293 ohms
Zmax/Re 39,185782144293

Bon tout ça pour du 102,2448db/4v/m environ en f3 de 52,4503Hz ( cela donne du 93.1db à 41hz )
Il faudrait quand même mesurer le hp.
D'après le logiciel la descente maximale est en 296.26 litres en accord de 43Hz pour une coupure en 46.2 Hz
Dans ces conditions le 41Hz est à 96.7db pour 13 ms en plateau de 101.2 db/2.82v/m
C'est comme un très gros large bande on va dire mais qui ne fait que 100W mais 44Hz de descendre pour un accord en 43Hz.

[ Dernière édition du message le 16/02/2026 à 22:58:16 ]

5
Si on passe à 575 cm² sur 13.5 cm de profondeur sur l'évent, on tombe sur un accord en 45,78 Hz.
Je n'ai pas le temps de faire les ajustements par contre pour déduire le reste des paramètres en Re de 6 ohms avec 40 cm de diamètre.
Les simulations montrent que la caisse reste toujours sur des pressions supérieures à 100db/2.83v/m, on est sur du 218 litres quand même...

[ Dernière édition du message le 15/02/2026 à 18:56:08 ]

6
Bonjour.

Déjà un GRAND merci d’avoir prit sur vos temps pour ces recherches.

Vue la forme du châssis il y a de grandes probabilité que ce soit un GE-GO.

J’ai d’autres renseignement pour vous :

Impédance de la bobine : 11,3 Ohms - 1mH

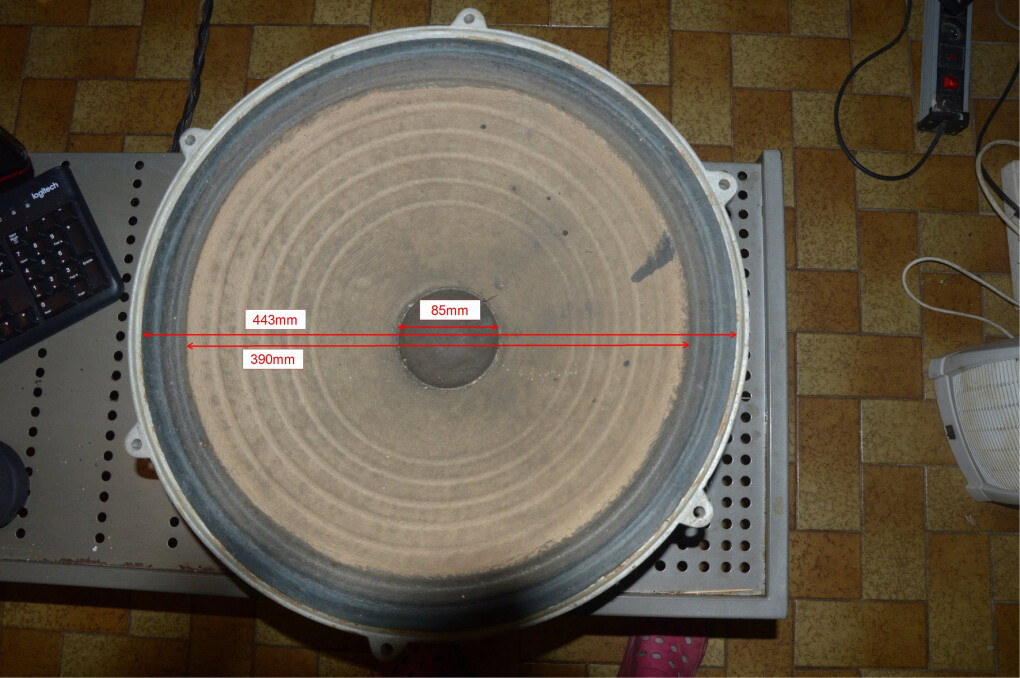

Membrane : Ø443mm Ext (Collé sur le châssis) / Ø390mm Int (Partie mobile)
Dôme : Ø85mm

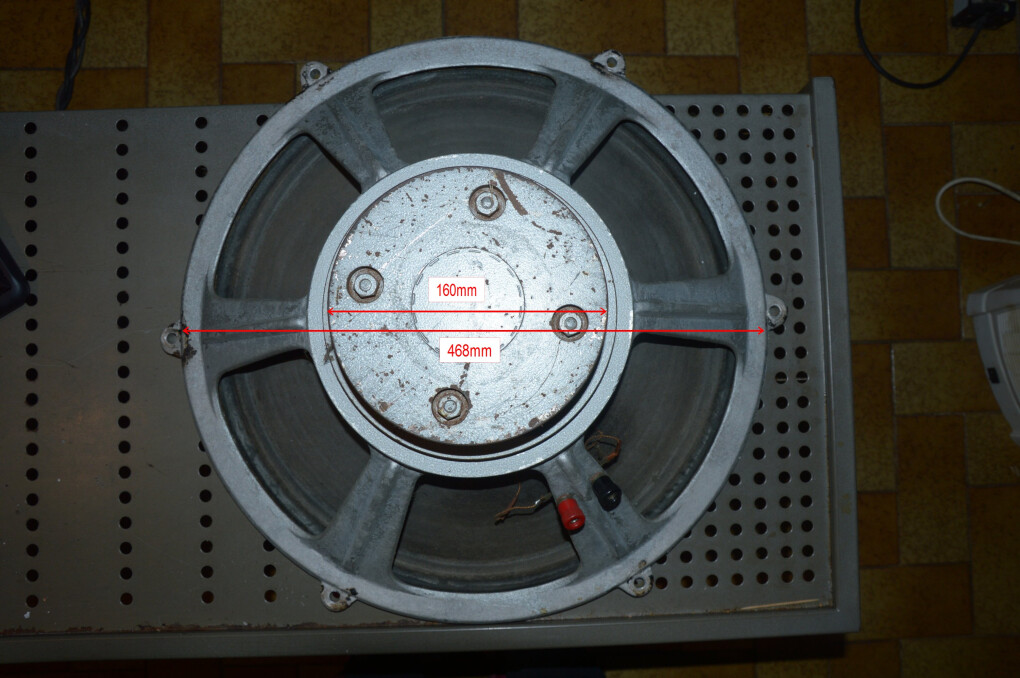

Châssis hors oreilles de fixation : Ø468mm / H:190mm
Aimant + plaque AR : Ø160mm / H : 50mm
Aimant seul : Ø160mm x H 37mm

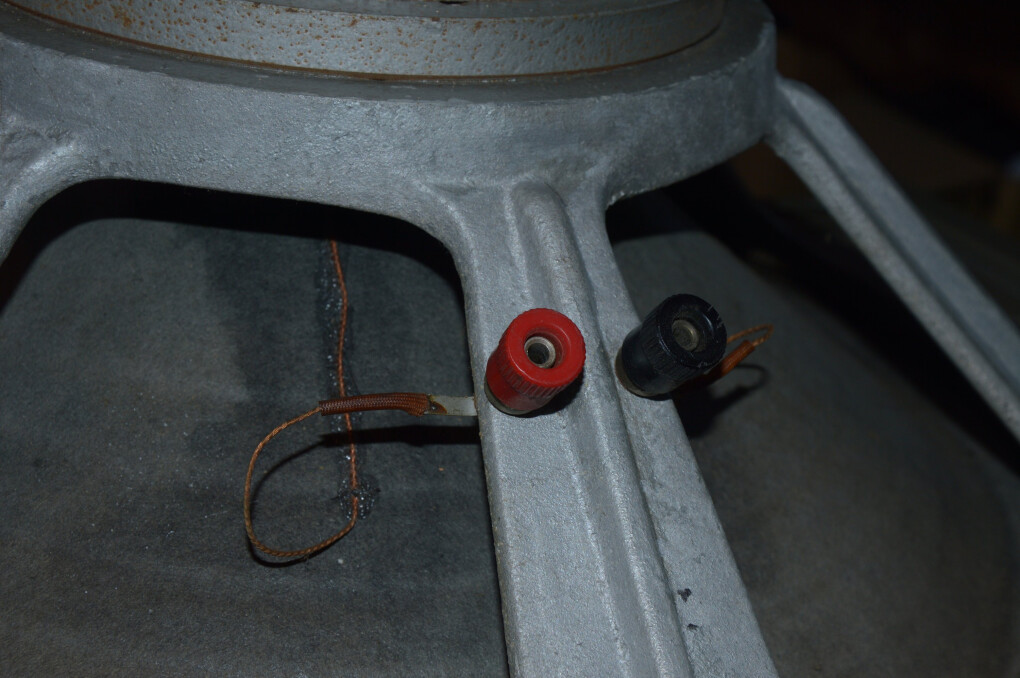

Les borniers ont du être changé car il paraissent bien trop neuf pour ce pépère.

Je ne compte pas en faire un caisson de grosse sonorisation, mais plutôt un SubWoofer type Home cinéma, branché sur un Bouyer AS-30 (A priori ampli mono de 30 watts), bridé s’il est trop puissant.

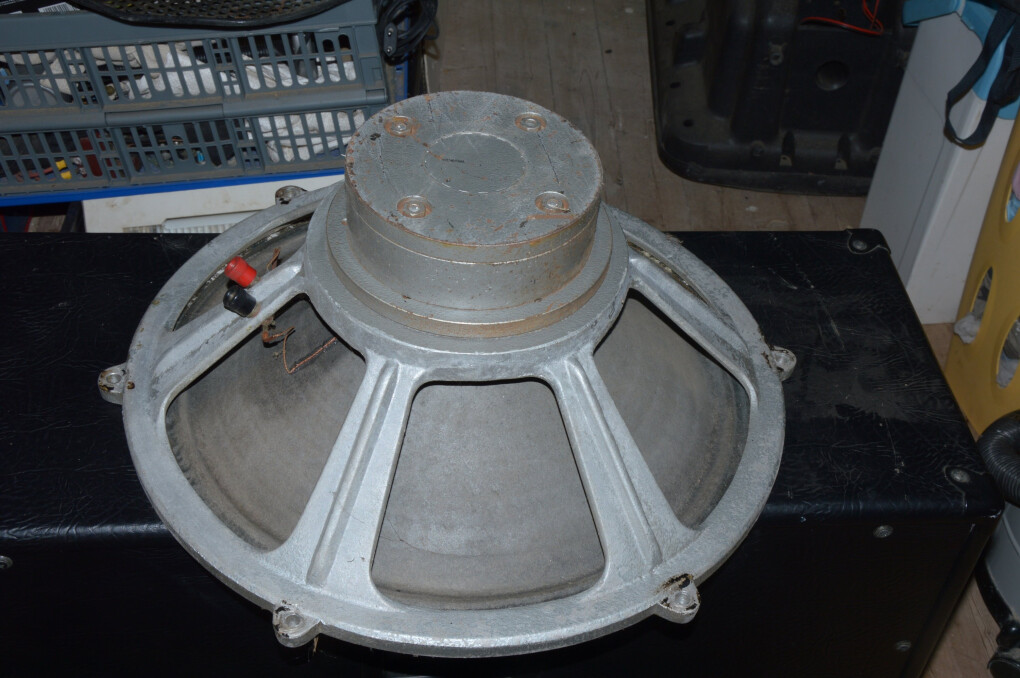

Quelques photos supplémentaires.

Encore merci de prendre sur vos temps

7
Ce que l'on entend par mesures c'est :
-la fréquence de résonance
-Zmax à la fréquence de résonance
-Le Mms par la technique de la masse additionnelle ou de la cavité close additionnelle ( avec la soustraction de la cavité du hp sauf si vous faites 2 mesures : une hp monté à l'endroit et l'autre à l'envers avec addition des 2 ).
-le BL par retour à la position de repos via un petit courant continu additionnel : on parle d'une mesure de 1 à 2 mm de déplacement pas plus avec un ampèremètre.
De là avec en compléments les mesures plus haut tout est déductible.
8
mesure ?
un article
pas très digeste
https://petoindominique.fr/php/mesure.php

le matériel minimal sera un Pc, une carte-son correcte et quelques câbles à préparer

avec les paramètres de Thiele & Small de ce Hp (GEGO ?) il sera possible de l'utilser efficacement
possible qu'il ait besoin de 1M³ pour faire du grave
la mesure puis un calcul d'enceintes le dira

as tu une photo ou la suspension arrière est visible ?
saurais tu donner une idée du diamètre de sa bobine ?

[ Dernière édition du message le 01/03/2026 à 23:33:20 ]
