Sujet de la discussion Posté le 26/05/2016 à 12:07:04Help branchement enceintes oldschool
Salut !
En espérant être dans la bonne catégorie,
J'aurais besoin d'un peu d'aide concernant un branchement d'enceintes hi-fi pour une platine vinyl.
J'essaie de raccorder des enceintes Philips très anciennes sur une platine elle aussi bien vintage (impédance et puissance ok)
Sur la platine le branchement se fait en DIN 2 broches, tandis que mes enceintes n'ont que deux fils sans fiche ou connecteur. J'ai donc acheté deux connecteurs DIN sur lesquels j'essaie de raccorder mes fils d'enceintes

Voilà mon montage :

C'est là que je doute, comment dois-je assembler : dois-je souder ? rentrer les fils dans les trous puis visser ?
Merci de votre aide !
En espérant être dans la bonne catégorie,
J'aurais besoin d'un peu d'aide concernant un branchement d'enceintes hi-fi pour une platine vinyl.
J'essaie de raccorder des enceintes Philips très anciennes sur une platine elle aussi bien vintage (impédance et puissance ok)
Sur la platine le branchement se fait en DIN 2 broches, tandis que mes enceintes n'ont que deux fils sans fiche ou connecteur. J'ai donc acheté deux connecteurs DIN sur lesquels j'essaie de raccorder mes fils d'enceintes

Voilà mon montage :

C'est là que je doute, comment dois-je assembler : dois-je souder ? rentrer les fils dans les trous puis visser ?
Merci de votre aide !

Chris Kazvon
17158

Drogué·e à l’AFéine
Membre depuis 13 ans
2 Posté le 26/05/2016 à 12:20:15
Salut,
Rentrage puis vissage
L'ampli des enceintes est dans la platine ?
Rentrage puis vissage

L'ampli des enceintes est dans la platine ?
0
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard

Smoroms
35

Nouvel·le AFfilié·e
Membre depuis 19 ans
3 Posté le 26/05/2016 à 12:26:29
Merci pour ta réponse Chris,
Ca me parait compliqué de faire rentrer le fil et la vis ! Il n'y a de place que pour la vis on dirait...
L'ampli des enceintes ? Si je comprends bien ta question, l'ampli est intégré dans la platine
C'est une DUAL 1214 / P60
http://cdn03.trixum.de/upload2/n/E/nEyMglSrP9i8144612332781P7240.jpg
Ca me parait compliqué de faire rentrer le fil et la vis ! Il n'y a de place que pour la vis on dirait...
L'ampli des enceintes ? Si je comprends bien ta question, l'ampli est intégré dans la platine
C'est une DUAL 1214 / P60
http://cdn03.trixum.de/upload2/n/E/nEyMglSrP9i8144612332781P7240.jpg
0

Chris Kazvon
17158

Drogué·e à l’AFéine
Membre depuis 13 ans
4 Posté le 26/05/2016 à 13:01:44
Logiquement il y a un trou perpendiculaire à celui de la vis
Le fil dans ce trou, et la vis dans le trou taraudé pour le pincer
Le fil dans ce trou, et la vis dans le trou taraudé pour le pincer

0
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard

Smoroms
35

Nouvel·le AFfilié·e
Membre depuis 19 ans
5 Posté le 26/05/2016 à 14:03:54
Citation de Chris :
Logiquement il y a un trou perpendiculaire à celui de la vis
Le fil dans ce trou, et la vis dans le trou taraudé pour le pincer
Justement il n'y a pas de trou perpendiculaires, les trous sont parallèles et sont prévus pour les vis (taraudés)...
0

Smoroms
35

Nouvel·le AFfilié·e
Membre depuis 19 ans
6 Posté le 26/05/2016 à 14:18:16
Hum la description des fiches indiquent des fiches "à visser"
Je pense qu'il faut enrouler les fils autour des vis et serrer, non ? Je vais tenter ça

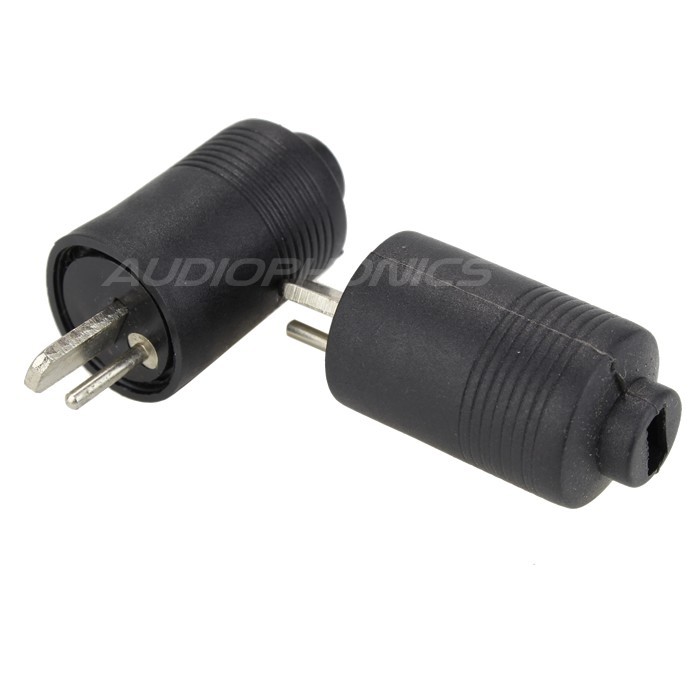

Une autre photo de mes fiches
