Réparation d'une AudioFire 12 ne démarrant plus

Par VvSurLeRiddim le 27/08/2020 - (Confirmé)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Echo Audiofire 12
Photos
1/262
Echo Audiofire 12

Interface audionumérique FireWire de la marque Echo appartenant à la série Audiofire

Mon AudioFire 12 souffrait depuis quelque temps d'un problème très gênant :

lorsque j'enfonçais le bouton de marche/arrêt, la diode de mise sous tension s'allumait bien mais 95% du temps (minimum) l'interface ne demarrait pas. Les diodes de vu-mêtres ne défilaient pas et bien sûr le PC ne la détectait pas. Parfois (rarement) elle semblait avoir démarré mais n'était pas pour autant détectée par le PC, et parfois elle s'arrêtait toute seule.

Heureusement, cette panne est connue du constructeur, qui a diffusé de façon confidentielle une notice pour la réparer.

La procédure de réparation est relativement simple pour qui sait utiliser un fer à souder : il faut ouvrir l'interface, sortir la carte-mère et remplacer deux condensateurs.

Je l'ai suivie et à ma plus grande joie : ça marche !!! :D  Du coup, je partage en espérant que ça pourra servir à d'autres ayant le même problème que moi.

J'ai déposé ladite notice de réparation dans la zone "fichiers" de la fiche produit sur AudioFanzine, mais comme elle est en anglais, je la traduis ci-dessous.

A noter :

  • les valeurs des condensateurs préconisés sont différentes de ceux d'origine (dans mon cas, d'origine il y avait un 47µF/25V et un 100µF/6.3V => à remplacer par deux 100µF/25V).
  • dans mon cas, les condensateurs d'origine ne semblaient pas trop HS (mesures de capacités au multimètre cohérentes avec leurs valeurs nominales) ce qui m'a fait craindre que ma panne soit différente, mais en fait leur remplacement a bel et bien résolu le problème :)

-----------------------------------------------------------------------------------------------------

Traduction de la notice de réparation émise par Echo :

Problème : la DEL de mise sous tension s'allume mais les DELs du panneau frontal ne défilent pas lors de la mise en marche de l'appareil.

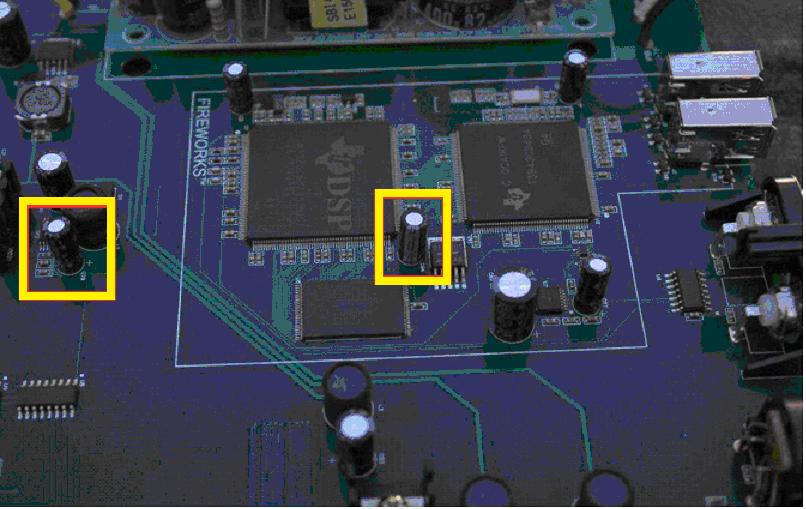

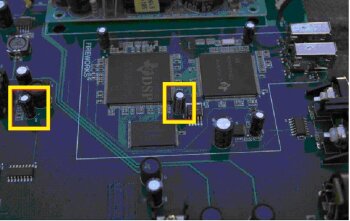

Réparation : remplacez les condensateurs de 100µF indiqués sur l'image ci-dessous par des condensateurs de 100µF / 25Volts.
Il se peut que le condensateur sur la gauche de l'image soit un 47µF, il faut quand-même le remplacer par un 100µF.

photo_remplacement_condensateurs_audiofire12

  • gae247 241 posts au compteur
    gae247
    Posteur AFfiné
    Posté le 27/08/2020 à 21:49:38
    Super gentil de poster ça !
    Merci.
  • VvSurLeRiddim 3029 posts au compteur
    VvSurLeRiddim
    Squatteur d'AF
    Posté le 27/08/2020 à 22:08:58
    De rien, si jamais tu tentes cette réparation n'hésites pas à faire un retour ici (que ça ait résolu ton pb ou non) :clin:
  • b1000 1 post au compteur
    b1000
    Nouvel AFfilié
    Posté le 20/08/2021 à 14:56:49
    Salut VvSurLeRiddim,

    On a essayé ton astuce sur une de nos 3 cartes son qui sont atteintes du même problème, et ça fonctionne nickel, merci énormément !
    On va changer les condo sur les deux autres pour remettre notre setup à flot, ça nous enlève une sacrée épine du pied (et du portefeuille).

    Merci encore pour le partage,
    Bedis.
  • VvSurLeRiddim 3029 posts au compteur
    VvSurLeRiddim
    Squatteur d'AF
    Posté le 21/08/2021 à 15:17:20
    Yeah mortel !
    Eh ben écoute je suis ravi qu'il y ait au moins une personne à qui ça ait servi et aussi que vos Audiofire12 reviennent à la vie : mis à part ce petit défaut de conception ce sont de très bonnes interfaces, ce serait dommage de les jeter ou de les remiser à cause de 2 condensateurs à quelques centimes pièces.
    En tout cas, de mon côté ça fait maintenant un an que j'ai fait la réparation et depuis : nikel, RAS, ça n'a pas re-déconné une seule fois :)
