Tutoriel : Réparer un réglage de gain qui ne fonctionne plus

Par Deltank le 31/10/2018 - (Tout public)

Si vous vous apercevez qu'un des boutons de réglage de gain ne fonctionne plus sans raison sur votre Focusrite Scarlett2 18i20, voici une solution qui résoudra le problème si vous êtes un peu bricoleur, au lieu de vous lancer dans un retour au SAV, voir un dépannage payant chez un réparateur.

Il s'avère que les connecteurs internes de la Focusrite Scarlett2 18i20 peuvent avoir un faux contact, comme cela peut arriver à tout connecteur. Mais comme ces connecteurs raccordent les potentiomètres de gain de la façade aux circuits des pré-amplis des entrées, on peut se retrouver avec des pré-amplis qui fonctionnent, mais dont le gain ne varie plus quand on tourne le potentiomètre correspondant.

Pour corriger le problème, il suffit d'ouvrir la Focusrite Scarlett2 18i20, et de débrancher/rebrancher le connecteur qui pose problème, pour rétablir le contact.

Voici comment faire :

  1. Débrancher tous les câbles connectés à la Focusrite Scarlett2 18i20, en particulier le câble d'alimentation électrique.
  2. Dévisser les 8 vis noires sur le dessus du capot rouge, ainsi que les 4 vis noires situées de chaque côté.
  3. Enlever le capot rouge délicatement (il est monté sans jeu sur le châssis, y aller doucement, ne pas forcer).
  4. Identifier le connecteur qui pose problème :

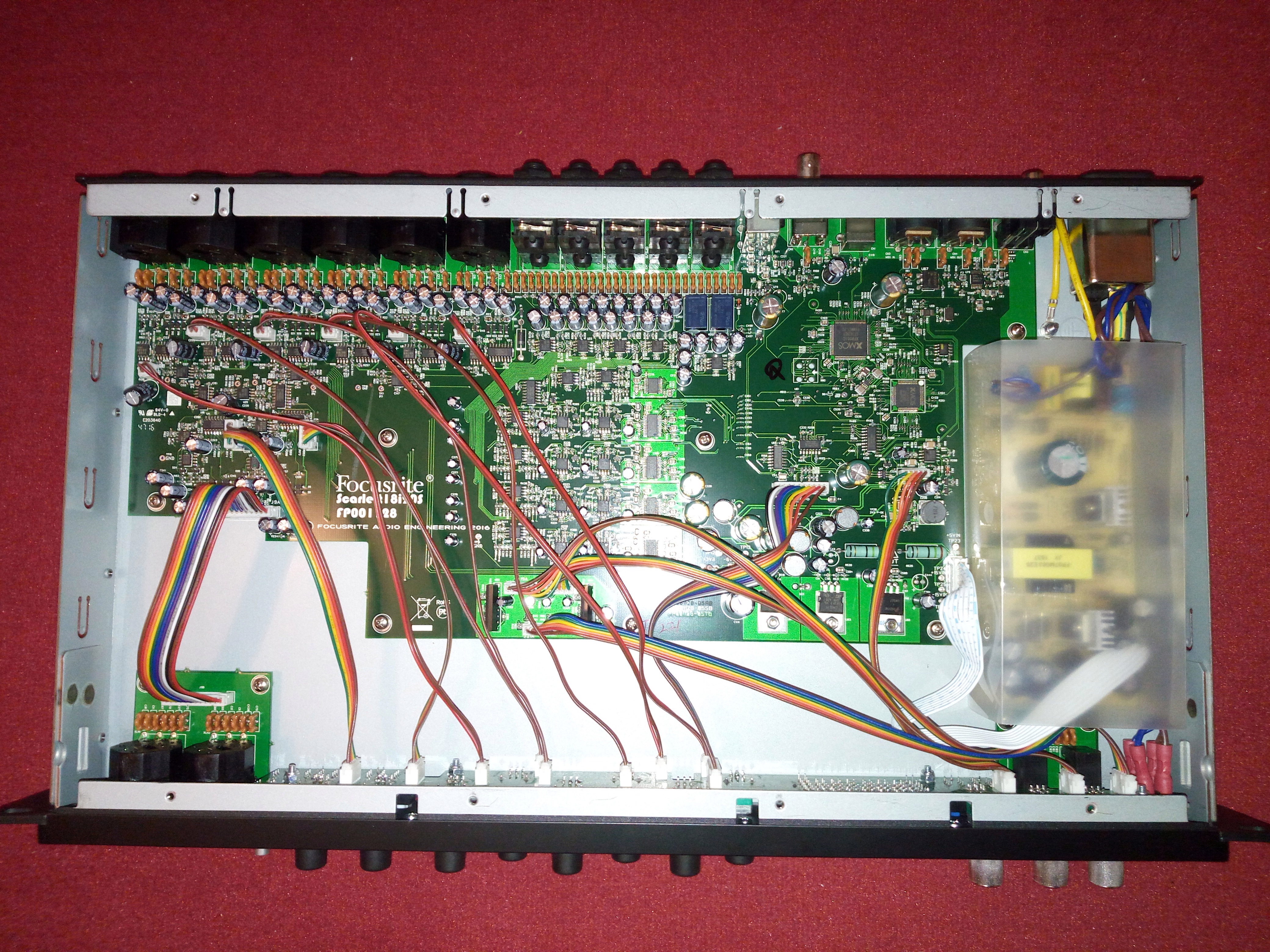

    • En haut à gauche sur la photo il y a les entrées, avec une nappe de fils pour chaque entrée, qui traverse vers le bas pour rejoindre le potentiomètre de gain correspondant sur la façade.
    • Un petit connecteur blanc se trouve à chaque bout de la nappe de fils.
  5. Débrancher/rebrancher fermement mais délicatement le connecteur, au niveau de l'entrée (en haut), et aussi au niveau du potentiomètre (en bas).
  6. Remettre le capot rouge avec précaution.
  7. Rebrancher la Focusrite Scarlett2 18i20, et vérifier que le réglage de gain fonctionne à nouveau.
  8. Tout débrancher, et revisser les 16 vis pour finaliser l'intervention.
  • Focusrite Scarlett2 18i20 : Focusrite Scarlett2 18i20 (inside)
  •
