bonjour,

je vous fait un petit report sur la fabrication de 2 contrôleurs midi

le pushbox
http://papaya003.olympe.in/midibox/pushbox/resize/midibox-040.jpg
24 boutons poussoir assignable

un beau jour j'ai découvert ucapps.de :
https://fr.audiofanzine.com/surface-de-controle-midi/ucapps/MIDIBOX/
seulement je n'y connaissait rien en électronique, a part les courts de techno de 4iem,
mais j'ai fini par craquer et commander des composant et circuit imprimer sur : http://www.mikes-elektronikseite.de/
quelques bouton poussoirs, fader et potard sur mousser ou farnell ( site de matériel électronique )

prototype #1 :
http://papaya003.olympe.in/midibox/pushbox/wip/resize/wip%20midibox-002.jpg

après quelques premiers essais, magie de l’électronique : sa fonctionne :D:

Le savoir est la seule matière qui s'accroit quand on la partage (Socrate)

http://ksir-diy.blogspot.fr/

http://soundcloud.com/fil-lglr

Rémy M. (chimimic)

14262

Modérateur·trice thématique

Membre depuis 23 ans

2 Posté le 13/10/2014 à 23:37:49

Eh bien, il y a du monde ! :8)

Bravo et bonne suite !

0

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

profx

1566

AFicionado·a

Membre depuis 13 ans

3 Posté le 09/01/2015 à 09:58:54

Bravo, ça donne envie. :bravo:

0

Eloquent

4218

Squatteur·euse d’AF

Membre depuis 16 ans

4 Posté le 09/01/2015 à 20:36:04

C'est motoriser les fader ?

0

www.wsproaudio.com

k.sir

205

Posteur·euse AFfiné·e

Membre depuis 21 ans

5 Posté le 09/01/2015 à 20:53:39

malheureusement non, mais sa serait possible..c'est juste 3x plus cher ^^

edit 05/07/2016 : les photos ont disparu :/ je remet un lien ici :
https://ksir-diy.blogspot.fr/

1

Le savoir est la seule matière qui s'accroit quand on la partage (Socrate)

http://ksir-diy.blogspot.fr/

http://soundcloud.com/fil-lglr

[ Dernière édition du message le 05/07/2016 à 21:27:19 ]

ph modular

2204

AFicionado·a

Membre depuis 22 ans

6 Posté le 12/01/2015 à 19:16:53

Flag

0

Découvrez ma gamme de modules Eurorack made in Bretagne :)

berl

10919

Membre d’honneur

Membre depuis 21 ans

7 Posté le 15/01/2015 à 21:59:10

pour quelqu'un qui n'a pas fait d'électronique jusque là, chapeau !

0

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

k.sir

205

Posteur·euse AFfiné·e

Membre depuis 21 ans

8 Posté le 23/05/2023 à 19:10:24

Nouvelle version en gestation

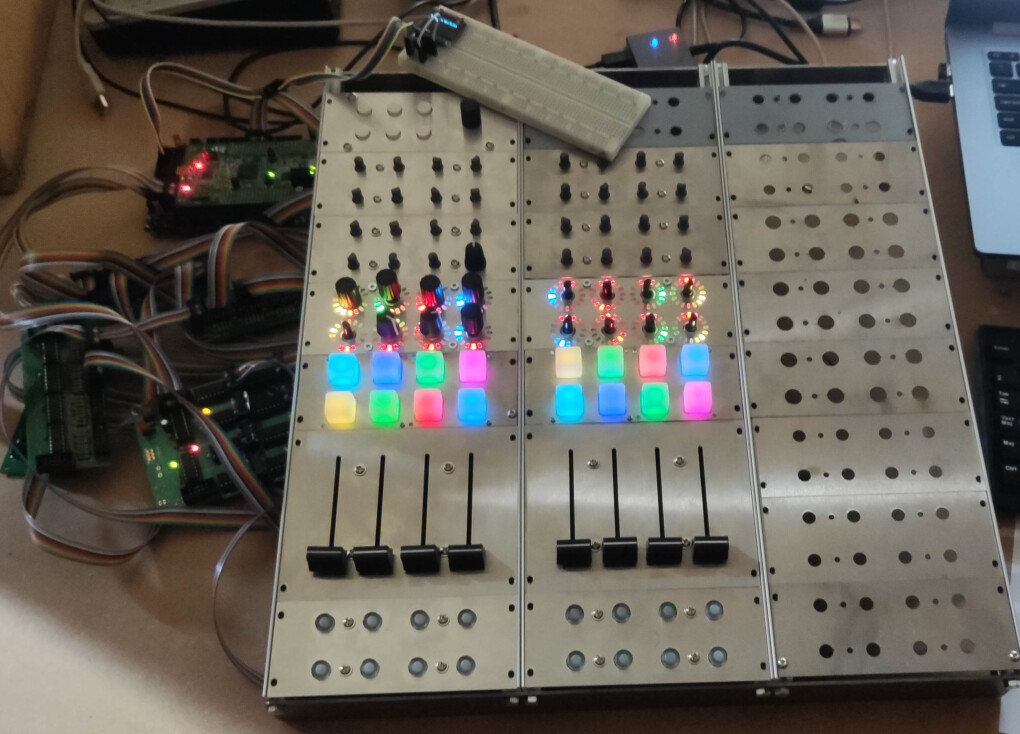

Modulbox v2.
AVvXsEjHyKEEvzyeBEbw30LFDqX443HmIB2-cMB6igpLABiRGnBqkClrehA_V-__-R9Y68cYHb48xpxbQTGSoIoa8-14h3VwsuKdNBcQmZ7VXxcVvqY2vWIn9QIuUCxvahA0fO-mwlA7xcsFpqcVhp8YnQrs17guromRiuaaI9YwwErw1WAN9c-vHA5VtYIu

AVvXsEjHyKEEvzyeBEbw30LFDqX443HmIB2-cMB6igpLABiRGnBqkClrehA_V-__-R9Y68cYHb48xpxbQTGSoIoa8-14h3VwsuKdNBcQmZ7VXxcVvqY2vWIn9QIuUCxvahA0fO-mwlA7xcsFpqcVhp8YnQrs17guromRiuaaI9YwwErw1WAN9c-vHA5VtYIu

Les anciens module sont toujours là + des nouveaux en conception

Étant déjà présent :
4x1 faders
4x2 potentiomètres
4x2 boutons poussoir lumineux.
Les nouveaux :
4x2 pads silicone rgb

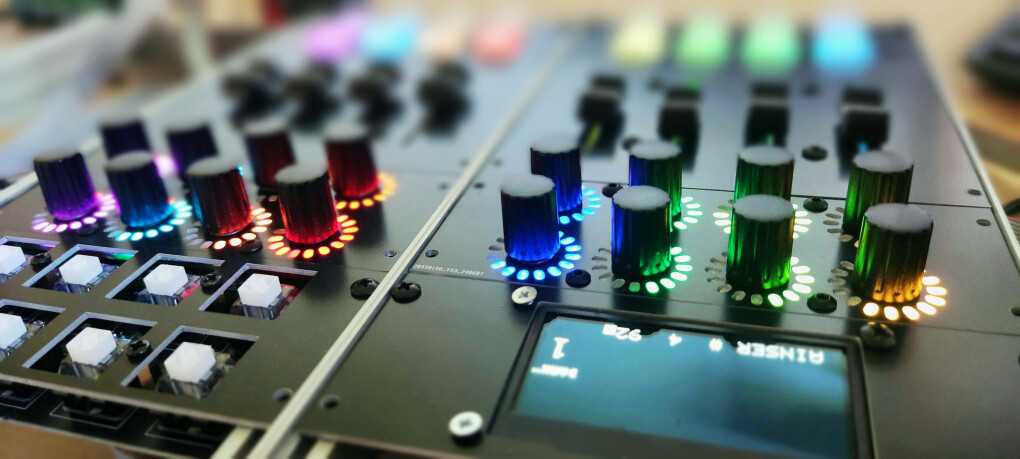

4x2 encoders + (4x2) x 16 leds RGB
