Sujet Changer l'alim américaine d'un accordeur en rack pour une alim française
- 10 réponses
- 6 participants
- 1 284 vues
- 7 followers
![Jah_mar Jah_mar](https://img.audiofanzine.com/img/user/avatar/6/4/646907.jpg?w=40&h=40&fm=pjpg&s=14bb28e391a31008ded5d4343ccba762)
Jah_mar
136
![136 posts au compteur 136 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 12 ans
Sujet de la discussion Posté le 04/03/2015 à 16:28:09Changer l'alim américaine d'un accordeur en rack pour une alim française
Bonjour,
Un ami m'a ramené à mon studio un accordeur en rack Korg DT-1 Pro qui est alimenté en 117volts. J'ai un transfo externe normalement, mais je ne le savais pas avant... De l'avoir brancher sur nos chère prises 220volts. Évidemment, le transfo interne a explosé (petite explosion) et donc l'appareil est hors service.
Il faut donc que je lui change son transfo interne et on s'est dit qu'il serait même plus simple de lui mettre un transfo vers du 220v que de laisser ce transfo 117v pour éviter que quelqu'un refasse la même erreur que moi.
Ma question est : Ai-je juste à acheter un transfo 220v vers la tension de l'appareil, ou est-ce que c'est plus compliqué que ça et qu'il vaut mieux remettre le même ?
Merci de votre aide !
Un ami m'a ramené à mon studio un accordeur en rack Korg DT-1 Pro qui est alimenté en 117volts. J'ai un transfo externe normalement, mais je ne le savais pas avant... De l'avoir brancher sur nos chère prises 220volts. Évidemment, le transfo interne a explosé (petite explosion) et donc l'appareil est hors service.
Il faut donc que je lui change son transfo interne et on s'est dit qu'il serait même plus simple de lui mettre un transfo vers du 220v que de laisser ce transfo 117v pour éviter que quelqu'un refasse la même erreur que moi.
Ma question est : Ai-je juste à acheter un transfo 220v vers la tension de l'appareil, ou est-ce que c'est plus compliqué que ça et qu'il vaut mieux remettre le même ?
Merci de votre aide !
- 1
- 2
![Rémy M. (chimimic) Rémy M. (chimimic)](https://img.audiofanzine.com/img/user/avatar/5/7/5775.jpg?w=40&h=40&fm=pjpg&s=eb14dd2468c0b835d1966880e02541e0)
Rémy M. (chimimic)
14175
![14175 posts au compteur 14175 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/moderator_thematic.png)
Modérateur·trice thématique
Membre depuis 21 ans
2 Posté le 04/03/2015 à 16:32:59
Citation :
on s'est dit qu'il serait même plus simple de lui mettre un transfo vers du 220v que de laisser ce transfo 117v pour éviter que quelqu'un refasse la même erreur que moi.
+1
Reste à connaître la ou les tensions de sortie du transfo d'origine pour poursuivre la manip.
Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com
![Anonyme Anonyme](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
Anonyme
![Ce·tte membre n’existe plus Ce·tte membre n’existe plus](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/anonymus.png)
3 Posté le 04/03/2015 à 17:12:47
Citation :
le transfo interne a explosé(petite explosion)
Il y a peu de chance que ce soit le seul composant qui ait lâché ...
![michel.29 michel.29](https://img.audiofanzine.com/img/user/avatar/4/4/445700.jpeg?w=40&h=40&fm=pjpg&s=ac97d60d5d19a38d1dcacf7fadeaa1ea)
michel.29
3212
![3212 posts au compteur 3212 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/7.png)
Squatteur·euse d’AF
Membre depuis 15 ans
4 Posté le 04/03/2015 à 20:45:02
une photo des circuits de la machine ?
contient une alim à transfo classique ?
avec un peu de chance il y a des régulateurs classiques ( 7805, 7815 ...)
contient une alim à transfo classique ?
avec un peu de chance il y a des régulateurs classiques ( 7805, 7815 ...)
[ Dernière édition du message le 04/03/2015 à 20:45:22 ]
![Jah_mar Jah_mar](https://img.audiofanzine.com/img/user/avatar/6/4/646907.jpg?w=40&h=40&fm=pjpg&s=14bb28e391a31008ded5d4343ccba762)
Jah_mar
136
![136 posts au compteur 136 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 12 ans
5 Posté le 29/05/2015 à 11:02:24
Bonjour,
Désolé du temps de réponses... Je reviens vers vous avec tout ce qu'il faut : photos du circuit, du transfo...
Alors, il n'y a pas de valeur claire de la tension qui est dans la machine. Je sais juste, qu'il doit être alimenté en 110volts. Ce n'est pas écris sur le transfo, ni sur ou dans l'appareil. Voici les photos :
Le PCB duquel j'ai enlevé le transfo qui a grillé
http://zupimages.net/up/15/22/pl53.jpg
Vue d'ensemble
![1918048.jpg 1918048.jpg](https://medias.audiofanzine.com/images/thumbs3/1918048.jpg)
Les bobines du transfo, sur l'une, on peut voir la brulure
![1918049.jpg 1918049.jpg](https://medias.audiofanzine.com/images/thumbs3/1918049.jpg)
Le dessous du PCB sur lequel était mis le transfo (je l'ai prise pour la gravure)
http://zupimages.net/up/15/22/817q.jpg
L'inscription sur le transfo
http://zupimages.net/up/15/22/9h8e.jpg
J'ai bien chercher sur internet comment lire les valeurs d'un transfo, mais je n'ai pas trouver grand chose de probant visiblement, car je ne suis toujours pas sûr à 100% de ce que ça peut être.
J'ai été à St Quentin Radio (Paris) avec et les gars m'ont dit que sans la valeur, ils ne pouvaient pas me trouver une pièce équivalente.
Qu'est-ce que vous en pensez ?
Merci de votre aide
Désolé du temps de réponses... Je reviens vers vous avec tout ce qu'il faut : photos du circuit, du transfo...
Alors, il n'y a pas de valeur claire de la tension qui est dans la machine. Je sais juste, qu'il doit être alimenté en 110volts. Ce n'est pas écris sur le transfo, ni sur ou dans l'appareil. Voici les photos :
Le PCB duquel j'ai enlevé le transfo qui a grillé
http://zupimages.net/up/15/22/pl53.jpg
Vue d'ensemble
![1918048.jpg 1918048.jpg](https://medias.audiofanzine.com/images/thumbs3/1918048.jpg)
Les bobines du transfo, sur l'une, on peut voir la brulure
![1918049.jpg 1918049.jpg](https://medias.audiofanzine.com/images/thumbs3/1918049.jpg)
Le dessous du PCB sur lequel était mis le transfo (je l'ai prise pour la gravure)
http://zupimages.net/up/15/22/817q.jpg
L'inscription sur le transfo
http://zupimages.net/up/15/22/9h8e.jpg
J'ai bien chercher sur internet comment lire les valeurs d'un transfo, mais je n'ai pas trouver grand chose de probant visiblement, car je ne suis toujours pas sûr à 100% de ce que ça peut être.
J'ai été à St Quentin Radio (Paris) avec et les gars m'ont dit que sans la valeur, ils ne pouvaient pas me trouver une pièce équivalente.
Qu'est-ce que vous en pensez ?
Merci de votre aide
[ Dernière édition du message le 29/05/2015 à 11:04:45 ]
![didiervb01 didiervb01](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
didiervb01
195
![195 posts au compteur 195 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 18 ans
6 Posté le 29/05/2015 à 20:32:04
Bonsoir,
A la vue de certaines photos, il semblerait que ce soit un transfo avec secondaire à point milieu.
Ce qui serait intéressant, c'est d'avoir une photo rapprochée du circuit principal (le long de la face avant), à l'endroit ou il y a des condensateurs noirs verticaux, un radiateur et probablement à droite des condos, les régulateurs de tension.
A partir de ça, on pourra sans doute déterminer la tension des secondaires et la puissance du transfo.
Cordialement,
didiervb01
A la vue de certaines photos, il semblerait que ce soit un transfo avec secondaire à point milieu.
Ce qui serait intéressant, c'est d'avoir une photo rapprochée du circuit principal (le long de la face avant), à l'endroit ou il y a des condensateurs noirs verticaux, un radiateur et probablement à droite des condos, les régulateurs de tension.
A partir de ça, on pourra sans doute déterminer la tension des secondaires et la puissance du transfo.
Cordialement,
didiervb01
![didiervb01 didiervb01](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
didiervb01
195
![195 posts au compteur 195 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 18 ans
7 Posté le 29/05/2015 à 20:35:05
Re,
Il y a aussi la solution de contacter le SAV de Korg (France ou Europe) et de leur demander de fournir un transfo de rechange (la référence est dessus).
Mais, il y a un mais... en espérant que rien n'ait fumé derrière le transfo lors de l'erreur de branchement...
Cordialement,
didiervb01
Il y a aussi la solution de contacter le SAV de Korg (France ou Europe) et de leur demander de fournir un transfo de rechange (la référence est dessus).
Mais, il y a un mais... en espérant que rien n'ait fumé derrière le transfo lors de l'erreur de branchement...
Cordialement,
didiervb01
[ Dernière édition du message le 29/05/2015 à 20:36:42 ]
![michel.29 michel.29](https://img.audiofanzine.com/img/user/avatar/4/4/445700.jpeg?w=40&h=40&fm=pjpg&s=ac97d60d5d19a38d1dcacf7fadeaa1ea)
michel.29
3212
![3212 posts au compteur 3212 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/7.png)
Squatteur·euse d’AF
Membre depuis 15 ans
8 Posté le 31/05/2015 à 23:50:24
as tu la doc technique de la machine ?
ceci pour savoir comment est faite l'alim
un transfo à point milieu
très probablement il y a dans cette alim un redressement classique avec 2 condos en série
le point milieu du transfo raccordé sur la masse électrique de la machine puis en aval 2 régulateurs 7815 et 7915
à confirmer avec la doc
mais probablement un tranfo 2*15v ou 2*18v de même puissance conviendra
puissance à déterminer en fonction de la taille du transfo
ceci pour savoir comment est faite l'alim
un transfo à point milieu
très probablement il y a dans cette alim un redressement classique avec 2 condos en série
le point milieu du transfo raccordé sur la masse électrique de la machine puis en aval 2 régulateurs 7815 et 7915
à confirmer avec la doc
mais probablement un tranfo 2*15v ou 2*18v de même puissance conviendra
puissance à déterminer en fonction de la taille du transfo
![Doc Plus Doc Plus](https://img.audiofanzine.com/img/user/avatar/2/0/20221.jpg?w=40&h=40&fm=pjpg&s=0481648014ed15f3a69ffcf0cadb2f34)
Doc Plus
36123
![36123 posts au compteur 36123 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/admin.png)
Administrateur·trice du site
Membre depuis 21 ans
9 Posté le 01/06/2015 à 01:22:21
+1 pour contacter Korg. Y'a des chances qu' ils te filent une référence et une adresse. Profites en pour leur demander les specs du transfo. ![;) ;)](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_wink.gif)
![;) ;)](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_wink.gif)
Avertissement: ce message peut contenir des arachides.
![michel.29 michel.29](https://img.audiofanzine.com/img/user/avatar/4/4/445700.jpeg?w=40&h=40&fm=pjpg&s=ac97d60d5d19a38d1dcacf7fadeaa1ea)
michel.29
3212
![3212 posts au compteur 3212 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/7.png)
Squatteur·euse d’AF
Membre depuis 15 ans
10 Posté le 02/06/2015 à 21:22:05

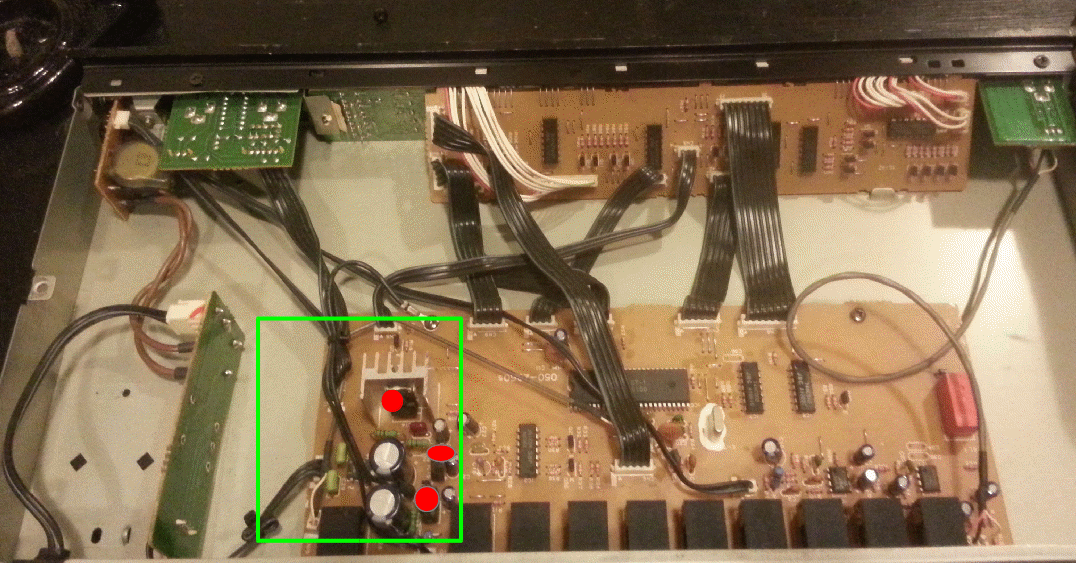

pourrais tu me faire une photo de la zone encadrée en vert
