Sujet Cablage pile 9v + DC Power

1 réponse
1 participant
393 vues
1 follower

sauce

800

Posteur·euse AFfolé·e

Membre depuis 21 ans

Sujet de la discussion Posté le 21/11/2015 à 11:53:58

Bonjour,

Je voudrais me faire 2 pédales DIY (small clone + big Muff PI) mais j'ai un doute sur le cablage entre la pile 9v et l'adaptateur secteur DC.

Alors j'ai acheté ce connecteur DC :
https://www.musikding.de/DC-power-jack-21mm-isolated-Lumberg?lang=eng

Je vais suivre ce cablage ci trouvé sur tonepad.com :

http://hpics.li/9d00b4c

Ce qui me pose problème c'est le cablage du DC power.
Pourquoi la plus grosse pin va à la masse alors que cela est censé représenté le la pin du milieu qui va au centre de l'adaptateur secteur qui est le + et non la masse ?

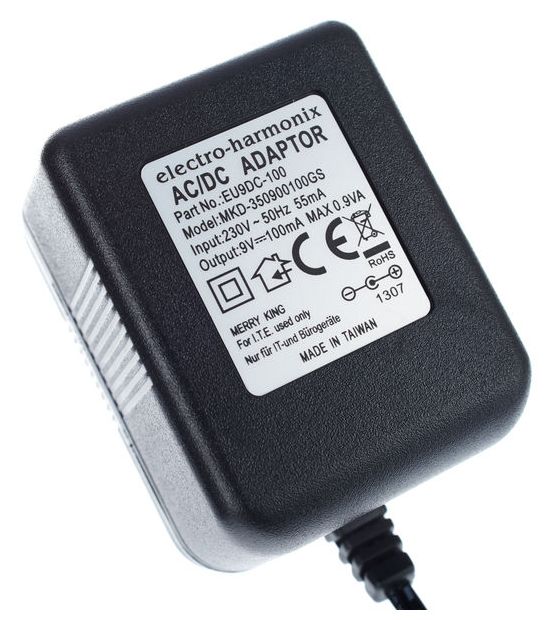

Tous les schémas montre ce branchement là je ne comprends pas car quand que je prends la photo de l'adaptateur secteur vendu pour la small clone

l'intérieur est le + du 9v !

Quelqu'un pourrait m'expliquer où est le loup ?

Eric

[ Dernière édition du message le 21/11/2015 à 11:59:38 ]

sauce

800

Posteur·euse AFfolé·e

Membre depuis 21 ans

2 Posté le 21/11/2015 à 12:07:54

Je me réponds moi-même j'aurais dû réfléchir un peu mais des fois on doute.

Alors ce qui m'a trompé c'est qu'apparemment la small clone original fonctionne avec un adaptateur secteur à pointe positive alors que si on regarde la big muff pi originale ou la nano clone on voit bien sur la pédale le signe - au milieu de la sérigraphie donc je suppose qu'elles fonctionnent à pointe négative.

Donc pour mes pédales DIY le cablage sur la photo est bon mais il faut que je trouve un adaptateur secteur à pointe négative si je n'utilise pas la pile 9v.

[ Dernière édition du message le 21/11/2015 à 12:08:29 ]
