Sujet de la discussion Relais MZF pour ampli Lab Gruppen FP3400/LA24

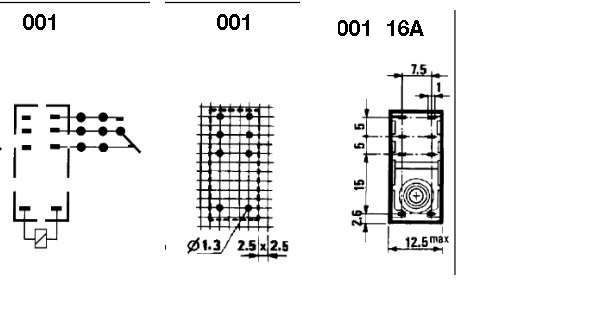

Sans vraiment y croire, j'ai proposé de jeter un oeil sur un LA24 en rade qui dormait depuis pas mal de temps chez un collègue. J'ouvre, et je prends une grosse claque: c'est quoi tout ça!! Bienheureusement, l'ampli ne s'allume pas, donc ça peut-etre dans mes cordes, j'ai finalement repérer un relais au début du circuit d'alim^, après l'avoir étudier en long en large et en travers, je finis par oser faire un contact avec mon multimetre: miracle, l'ampli s'allume!! Par contre avec mes compétences proche de zéro, je galère un peu à trouver un relais équivalent, donc voilà les refs: un relais Carlo Gavazzi MZF A 001 48 16, soit un relais SPDT 16A 250VAC, commande dc 22v.

https://elektronik-lavpris.dk/files/sup7/110854MZPA.pdf (page 2)

image.php

Par contre à part du NOS,pas donné d'ailleurs, je vois pas grand chose sur la toile, est-ce qu'une équivalence existerait?

https://slift.bandcamp.com/

2
Modèle 24 Vdc, en somme...
Peut-être chercher parmi les réf suivantes :
G2R-24-DC24
G2R-2S-DC24
G2RL-24CF-DC24
G2RL-24B-DC24
OMI-SH-224D
OMI-SH-224L
RTD14024F
RTD34024F
T92S7D12-24

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

3
Merci beaucoup pour la piste, j'ai trouvé ça qui semble correspondre: RT314024

https://www.mouser.fr/ProductDetail/TE-Connectivity-Schrack/RT314024/?qs=sGAEpiMZZMtSzCF3XBhmW5i7R%2fBFWceo98TAvZDFkew%3d

Je crois que ça va faire un heureux!!

https://slift.bandcamp.com/

[ Dernière édition du message le 04/11/2016 à 21:05:38 ]

4
Attention, ce modèle est à 1 pôle et non 2 pôles.
A vérifier avec les contacts effectués sur l'original.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

5
Apparemment, le code 001 correspond au montage SPDT (1-formC). J'ai bien compris la question?

https://slift.bandcamp.com/

6
En effet, le modèle d'origine est également un modèle 1 pôle.
Donc OK à priori. ;)

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

7
Serait-ce possible que cette sollicitation manuelle à plusieurs reprise l'ai débloqué? Aujourd'hui, sans changer le relais, l'ampli s'allume sans problème...

https://slift.bandcamp.com/

8
Oui, c'est possible. Ce n'est que de la mécanique...

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

9
Tu peux toujours nettoyer les contacts avec une languette de papier de verre fin pour enlever d'éventuels dépôts de calamine, qui pourraient empêcher le contact de se faire. Et tu peux utiliser une huile extra-fine ou une bombe de lubrifiant sur la partie mécanique (la bascule du relais). (et flag !)

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

10
est tu sûr que le relais est malade ?

trouvé du 22V ou 24V DC sur la bobine et il ne bouge pas ?
ou relais qui se ferme mais pas de contact car les contacts sont déteriorés ?

çà serait pas une panne sur un circuit de "soft-start" ?
