aide demandée Micro BEYER avec prise DIN 3 broches : peut-on trouver un adapteur DIN vers JACK ou vers XLR ?

  • 14 réponses
  • 6 participants
  • 2 147 vues
  • 5 followers
Sujet de la discussion Micro BEYER avec prise DIN 3 broches : peut-on trouver un adapteur DIN vers JACK ou vers XLR ?
Bonjour, j'ai acheté un micro BEYER M80 (années 50 ou soixante) avec une fiche DIN 3 broches / Existe-t-il un adaptateur du DIN vers XLR ou JACK ou faut-il souder directement sur des fiches ? Jack ou XLR ? Voici la notice avec le câblage de la fiche DIN. Merci de votre aide.

2
C'est une DIN a verrouillage dans ce style là?


:noidea:

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

3
Citation de Beatless :
C'est une DIN a verrouillage dans ce style là?


:noidea:


Merci de votre réponse : une Din de ce style mais sans verrouillage.
4
[hs]Ce n'est pas la peine de me citer si ta réponse suit immédiatement mon post. ;)[/hs]

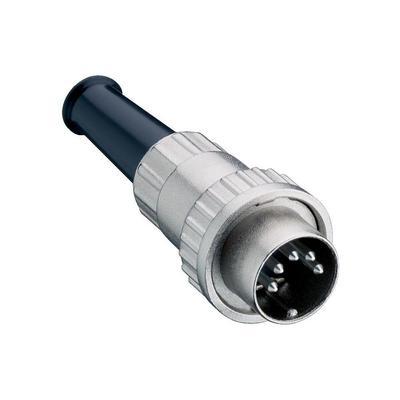

C'est un verrouillage 1/4 de tour alors? Comme ça (mais en 3 broches):


image.php

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

5
Le même type en 3 broches:


Source: https://www.gotron.be/3-polige-din-connector-mannelijk-met-bajonetaansluiting-metaal-voor-op-kabel.html

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

6
Non sans aucun verrouillage. Voir photo svp. les-mains-dans-le-cambouis-2632738.jpeg
7
Ça ressemble à du bricolage ce montage avec une DIN simple. :facepalm:

Moi je pensais que tu parlais d'une DIN incorporé dans le cul du micro. Certains micros on une sortie DIN mais avec verrouillage (vissage ou baïonnette). Dans le cas de cette DIN simple, ça risque de se débrancher avec le poids du câble branché dessus...

Là clairement je dessouderai cette prise merdique pour mettre une XLR. D'ailleurs, lorsque je regarde la fiche AF où il y a quelques photos, le M80 est équipé d'une XLR.


Source: https://fr.audiofanzine.com/microphone-dynamique/beyerdynamic/m-80/

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

8
Oui absolument mais comment souder les 3 fils sur une XLR. Quelle correspondance par rapport au schéma ? Il semble y avoir une double impédance. Merci
9
Moi je dirai le 1 sur le 1, le 2 sur le 2, et le 3 sur le 3. :roll:

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

10
Un XLR se soude de cette façon :
- Point 1 relié au boitier
- Point 2 relié au point chaud du micro (le "+")
- Point 3 relié au point froid du micro (le "-")

Ancienement appelé The Koala

Le site web de TAMPCO

11
Citation de Beatless :
Moi je dirai le 1 sur le 1, le 2 sur le 2, et le 3 sur le 3. :roll:

peu de chance que ça corresponde à mon avis....
Citation de sonelec-musique.com :
Prise DIN 3 broches 180 degrés (....) Microphone Mono Symétrique : Masse = 2, Entrée = entre 1 (point chaud) et 3 (point froid)

https://www.sonelec-musique.com/connectique_connecteurs_bf_din.html

[ Dernière édition du message le 23/05/2019 à 09:24:36 ]

12
Difficile de dire si la prise DIN connectée à ce micro l'a été de façon "standard" ou non.
Pour moi, il n'y a pas trop de risques à faire des essais avec une XLR, puisqu'une fois repéré la masse, il ne reste pas beaucoup de solutions possibles avec les deux autres fils.
;)

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

13
https://www.ebay.com/itm/Cable-adaptateur-DIN-a-verrouillage-type-klein-Tuchel-XLR-male-DIN-3-a-vis-/301403515114

http://www.pierredon.free.fr

14
Merci à tous ! Me voilà bien conseillé.
15
par contre pour le lien Ebay, il vaut mieux commander ailleurs... (c'est le profil du regretté Berl)
