Curieux problème sur des moniteurs Genelec 1037B
- 6 réponses
- 3 participants
- 305 vues
- 3 followers
Petermaler
1618
AFicionado·a
Membre depuis 17 ans
Petermaler
1618
AFicionado·a
Membre depuis 17 ans
Par "sauriez vous m'aider" j'entends par là éventuellement me donner des pistes de recherche... Je sais que les informations données sont faibles mais je n'ai pas grand chose de plus si ce n'est qu'il y a quelques mois j'ai remplacé tous les condensateurs de filtrage de l'alimentation par des modèles identiques en terme de valeur et de bonne qualité. J'ai dû les remplacer car l'ampli ne se mettait plus sous tension (pas de son, pas de souffle depuis les HP, LED power qui restait éteinte).
Est-ce qu'un éventuel énième condensateur malade pourrait avoir cet effet ? J'insiste encore une fois sur le fait que tout fonctionne bien à froid et que le problème commence à apparaitre après quelques 10ènes de minutes d'utilisation puis s'empire par la suite avec le temps.
Je me suis débrouillé pour prendre des photos avec un max de détail en les faisant apparaitre en miniature sur le forum pour ne pas gêner la navigation. Cliquez dessus pour les ouvrir en taille réelle.
J'ai relevé tous les CI de la carte.
Côté alimentation j'ai en vrac :
1x M64AK LM340T15 (régulateur de tension)
1x M64AB LM7915CT (régulateur de tension)
1x MAL TLO72CN (ampli OP)
1x LM339N (comparateur 4 canaux)
1x NE5532P (ampli OP)
Ensuite au niveau des parties amplification (tri-amp) j'ai dispersé un peu partout :
4x NE5532P (ampli OP)
2x TLO72CN (ampli OP)
3x C4793 (transistor NPN)
3x A1837 (transistor PNP)
et une salade de transistors dont je ne peux pas voir la ref car masqué par un PCB perpendiculaire qui cache la vue...
Celui du bas est un A1837, les autres peut-être aussi, ou pas...
Bref finalement je n'ai pas vu d'autres CI sur la carte et aucun n'est un relais... Le mystère s'épaissit, mais au moins je vous ai donné tout ce que je pouvais avoir comme infos...
N'hésitez pas à me poser des questions, je suis bien sûr volontaire pour tenter diverses choses.
Est-ce qu'un éventuel énième condensateur malade pourrait avoir cet effet ? J'insiste encore une fois sur le fait que tout fonctionne bien à froid et que le problème commence à apparaitre après quelques 10ènes de minutes d'utilisation puis s'empire par la suite avec le temps.
Je me suis débrouillé pour prendre des photos avec un max de détail en les faisant apparaitre en miniature sur le forum pour ne pas gêner la navigation. Cliquez dessus pour les ouvrir en taille réelle.
J'ai relevé tous les CI de la carte.
Côté alimentation j'ai en vrac :
1x M64AK LM340T15 (régulateur de tension)
1x M64AB LM7915CT (régulateur de tension)
1x MAL TLO72CN (ampli OP)
1x LM339N (comparateur 4 canaux)
1x NE5532P (ampli OP)
Ensuite au niveau des parties amplification (tri-amp) j'ai dispersé un peu partout :
4x NE5532P (ampli OP)
2x TLO72CN (ampli OP)
3x C4793 (transistor NPN)
3x A1837 (transistor PNP)
et une salade de transistors dont je ne peux pas voir la ref car masqué par un PCB perpendiculaire qui cache la vue...
Celui du bas est un A1837, les autres peut-être aussi, ou pas...
Bref finalement je n'ai pas vu d'autres CI sur la carte et aucun n'est un relais... Le mystère s'épaissit, mais au moins je vous ai donné tout ce que je pouvais avoir comme infos...
N'hésitez pas à me poser des questions, je suis bien sûr volontaire pour tenter diverses choses.
[ Dernière édition du message le 22/03/2022 à 18:07:49 ]
Rémy M. (chimimic)
14201
Modérateur·trice thématique
Membre depuis 22 ans
Petermaler
1618
AFicionado·a
Membre depuis 17 ans
Bonsoir Remy,
merci pour cette piste ! Il m'a été suggéré la même chose sur un autre forum, et ça fait totalement sens car j'en avais déjà précédemment repéré qui étaient sèches lorsque j'ai remplacé les condos de filtrage d'alim, je les avais refait proprement. J'avais inspecté la carte suite à cela mais manifestement un, ou plus vraisemblablement plusieurs (vu la double panne grave // medium/aigu) ont dû m'échapper.
Je vais reprendre cela, avec une loupe cette fois
...
Je viendrai poster les avancées, merci beaucoup pour cette suggestion
merci pour cette piste ! Il m'a été suggéré la même chose sur un autre forum, et ça fait totalement sens car j'en avais déjà précédemment repéré qui étaient sèches lorsque j'ai remplacé les condos de filtrage d'alim, je les avais refait proprement. J'avais inspecté la carte suite à cela mais manifestement un, ou plus vraisemblablement plusieurs (vu la double panne grave // medium/aigu) ont dû m'échapper.
Je vais reprendre cela, avec une loupe cette fois
...Je viendrai poster les avancées, merci beaucoup pour cette suggestion
michel.29
3237
Squatteur·euse d’AF
Membre depuis 15 ans
vu la construction et probablement beaucoup d'heures de marche
j'aurai aussi à des soudures douteuses
à inspecter attentivement
surtout pour la carte qui a les transistors de puissance ( cachés sous un radiateur en alu)
héberges tes photos sur AF pour qu'elles y restent durablement
soudure "ROHS" ?
si oui possible aussi d'avoir des bizarreries avec des whiskers qui foutent le dawa sur des petits signaux
whiskers ?
https://nepp.nasa.gov/whisker/

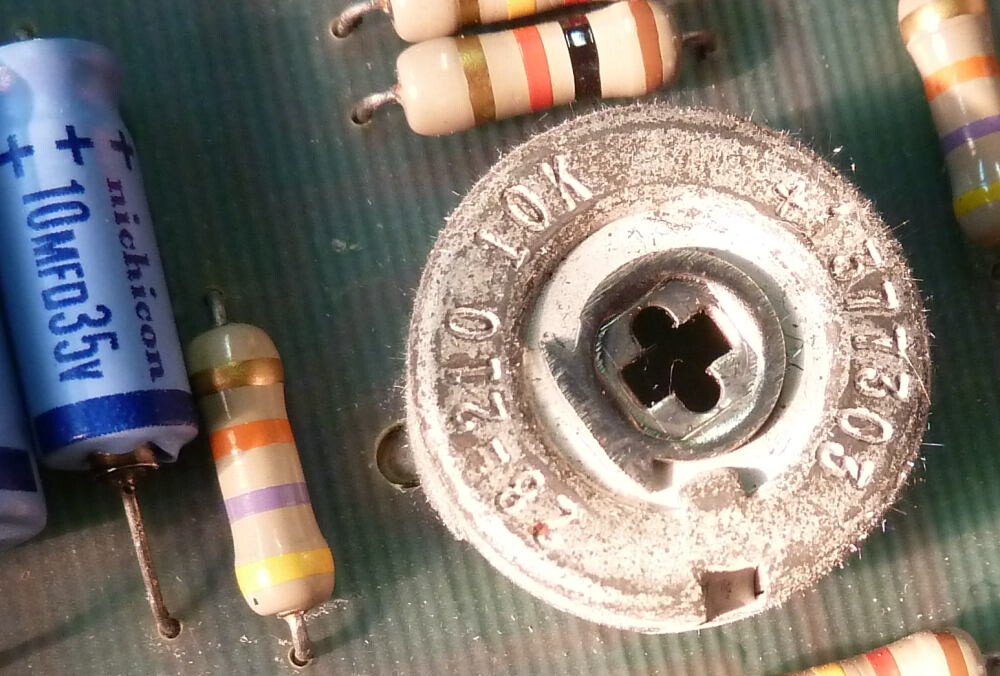

vu encore en janvier dernier un potar "velu" présentant de nombreux poils d'étain sur le boitier
un autre ici sur un MiniMoog
j'aurai aussi à des soudures douteuses
à inspecter attentivement
surtout pour la carte qui a les transistors de puissance ( cachés sous un radiateur en alu)
héberges tes photos sur AF pour qu'elles y restent durablement
soudure "ROHS" ?
si oui possible aussi d'avoir des bizarreries avec des whiskers qui foutent le dawa sur des petits signaux
whiskers ?
https://nepp.nasa.gov/whisker/
vu encore en janvier dernier un potar "velu" présentant de nombreux poils d'étain sur le boitier
un autre ici sur un MiniMoog
Petermaler
1618
AFicionado·a
Membre depuis 17 ans
Merci Michel.29 pour ces précisions, je n'en ai pas vu sur la carte. Par curiosité, comment se débarrasser des whiskers ?
A priori, le problème semble résolu. Je fais tourner l'ensemble depuis quelques heures sans souci, auparavant le problème serait apparu depuis un bon moment !
Il s'agissait bien de soudures sèches au niveau du connecteur I/O de l'ampli vers l'enceinte.
Merci pour la piste évoquée, je n'aurais pas envisagé spontanément que ça puisse être ça vu qu'elles étaient en bon état au précédent démontage, j'ai dû les faire sauter au précédent remontage (le connecteur n'est pas aisé à insérer...).
Merci beaucoup
A priori, le problème semble résolu. Je fais tourner l'ensemble depuis quelques heures sans souci, auparavant le problème serait apparu depuis un bon moment !
Il s'agissait bien de soudures sèches au niveau du connecteur I/O de l'ampli vers l'enceinte.
Merci pour la piste évoquée, je n'aurais pas envisagé spontanément que ça puisse être ça vu qu'elles étaient en bon état au précédent démontage, j'ai dû les faire sauter au précédent remontage (le connecteur n'est pas aisé à insérer...).
Merci beaucoup
Rémy M. (chimimic)
14201
Modérateur·trice thématique
Membre depuis 22 ans
Super !
Merci pour le retour
Merci pour le retour
