Bonjour,

Je suis à la recherche d'un atelier sono qui puisse diagnostiquer une panne sur mon enceinte Sonos Sub de 2017.
(je présente mes excuses si ce n'est pas la bonne section du forum)

Le sub n'est plus sous garantie donc inutile de me renvoyer vers la société Sonos ni leur service technique / après vente. :non:

J'ai bien essayé de mettre la main sur les schémas des circuits électriques du bazar, mais sonos ne laisse rien sortir...

Je cherche un prestataire ou particulier qui veuille bien mettre les mains dans le cambouis pour cherche le/les composant(s) défaillants et le/les remplacer. A priori il s'agit d'un souci sur le circuit d'alimentation.

Idéalement sur la région Occitanie (Montpellier) mais je peux faire livrer aussi.
Merci d'avance.

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 14 ans

11 Posté le 21/07/2022 à 01:04:46

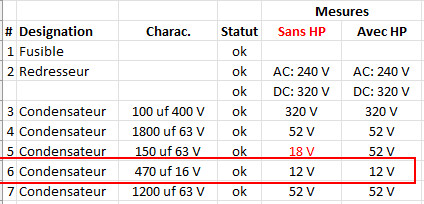

Bien compris pour les tests à faire au niveau des self, faut que je trouve un oscillo...la galère...
Pour voir si l'ampli démarre (avant même de voir/savoir si il fonctionne correctement), il faut forcement passer par un oscillo? pas possible ne mesurant des tensions/intensités au multimètre?

Je ne comprends pas en revanche ton dernier point sur le type d'ampli... Il s'agit ici d'un sub avec 2 HP en opposition, donc à priori 2 canaux, soit 1 canal par HP (voir la photo N°1 bis ou N°4).

merci

0

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 14 ans

12 Posté le 21/07/2022 à 01:38:39

Voici ce qu'il y a sous le radiateur:

Photo N°15

Photo N°16

Photo N°17

Ce qui s'en rapproche le plus:
la puce TAS5630B (sans le S)
Fiche technique avec documentation technique:
https://www.ti.com/product/TAS5630B
Fiche PDF
https://www.ti.com/lit/ds/symlink/tas5630b.pdf?ts=1658310776966

Autres docs:
Exemple de module avec la puce TAS5630 PHD2EVM
https://www.ti.com/lit/ug/slau287a/slau287a.pdf?ts=1658361956521
Exemple d'alimentation TI qui fonctionne avec la puce TAS5630B
https://www.ti.com/lit/an/snaa057c/snaa057c.pdf?ts=1658354266455
Exemple d'alimentation TI qui fonctionne avec la puce TAS5630
https://www.ti.com/lit/ug/slou293c/slou293c.pdf?ts=1658360763837

0

[ Dernière édition du message le 21/07/2022 à 02:14:41 ]

sauce

801

Posteur·euse AFfolé·e

Membre depuis 21 ans

13 Posté le 21/07/2022 à 20:59:51

Bonsoir,

Juste une question mais comment sais-tu qu'il ne s'allume plus ?
Il y a une LED ou autre chose ?

Ou est-ce qu'il n'y a juste pas de son ?

Est-ce un vrai interrupteur on/off ou juste une veille avec un bouton momentané (un appui et ça s'allume) ?

0

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 14 ans

14 Posté le 21/07/2022 à 22:50:35

Alors, effectivement, le seul indicateur a ce stade est une led qui ne s'allume pas...

C'est bien une veille avec un bouton momentané : un appui et ça s'allume ou ça lance d'autres fonctions.

0

sauce

801

Posteur·euse AFfolé·e

Membre depuis 21 ans

15 Posté le 21/07/2022 à 23:06:12

Tu as testé avec l'application Sonos voir si tu le voyais ?
Apparemment le voyant peut s'éteindre de l'application juste pour confirmer.

0

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 14 ans

16 Posté le 21/07/2022 à 23:31:45

Yes, déjà testé hélas. Pas détecté, ni en sans fil (wifi/bluetooth), ni en filaire en le branchant en RJ45 (etherent) sur le routeur.

0

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 14 ans

17 Posté le 22/07/2022 à 06:01:05

bon alors, quelques avancées... Une personne sur reddit qui a aussi eu des soucis avec son sub sonos m'a conseillé d'aller voir sur la carte mère si il y bien une présence de 3.3V, pour cela, d'aller voir l'emplacement du connecteur UART absent, et de prendre les pin 1 et 4.

Normalement, selon lui il devrait y avoir 3.3V la dessus, envoyé par les régulateurs du bloc alim.
Après mesure, non seulement en DC je n'ai rien, mais en mode diode, ça sonne, donc à priori cours circuit...

Je suis aussi aller faire un tour sur ce connecteur

qui est l'arrivée des infos+courant de la platine alimentation

venant d'ici:

Voici le pinout:

Je n'ai aucune tension en mesure le 3 (3.3V) avec le 5 ou le 7 (GND).

Reste à savoir si:
- on est sur un problème d'alim 3.3V quelque part?
- on est sur un problème de la puce d'ampli qui est foutue et ne fait pas son taff
- on est sur un problème de court circuit sur la carte mère
les 3 mon capitaine

0

[ Dernière édition du message le 22/07/2022 à 06:03:11 ]

sauce

801

Posteur·euse AFfolé·e

Membre depuis 21 ans

18 Posté le 22/07/2022 à 08:26:19

Clair déjà bien avancé franchement.
Et en enlevant le câble il y a toujours le court-ciruit ?

0

sauce

801

Posteur·euse AFfolé·e

Membre depuis 21 ans

19 Posté le 22/07/2022 à 08:38:41

Du coup il faut suivre la trace.
Je ne pense pas que le 3.3V soit fabriqué par la puce de l'ampli class D.
Tu peux faire une photo plus nette d'ici il y a une inductance peut-être un convertisseur buck pour le 3.3V.

0

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 14 ans

20 Posté le 22/07/2022 à 11:09:30

Citation de sauce :

Clair déjà bien avancé franchement.
Et en enlevant le câble il y a toujours le court-ciruit ?

Pareil, court-circuit...
