[Réparation] Sub amplifié Sonos 2017

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 15 ans

Sujet de la discussion Posté le 06/07/2022 à 15:57:57

Bonjour,

Je suis à la recherche d'un atelier sono qui puisse diagnostiquer une panne sur mon enceinte Sonos Sub de 2017.
(je présente mes excuses si ce n'est pas la bonne section du forum)

Le sub n'est plus sous garantie donc inutile de me renvoyer vers la société Sonos ni leur service technique / après vente. :non:

J'ai bien essayé de mettre la main sur les schémas des circuits électriques du bazar, mais sonos ne laisse rien sortir...

Je cherche un prestataire ou particulier qui veuille bien mettre les mains dans le cambouis pour cherche le/les composant(s) défaillants et le/les remplacer. A priori il s'agit d'un souci sur le circuit d'alimentation.

Idéalement sur la région Occitanie (Montpellier) mais je peux faire livrer aussi.
Merci d'avance.

Rémy M. (chimimic)

14262

Modérateur·trice thématique

Membre depuis 23 ans

2 Posté le 07/07/2022 à 08:24:30

Bonjour,

Citation :

diagnostiquer une panne
A priori il s'agit d'un souci sur le circuit d'alimentation

Symptômes ?

Peux-tu ouvrir la bête et poster ici quelques photos ?

0

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 15 ans

3 Posté le 07/07/2022 à 11:12:13

Symptômes: le sub ne s'allume plus (j'ai essayé plusieurs câbles d'alimentation).

Avec plaisir pour les photos:

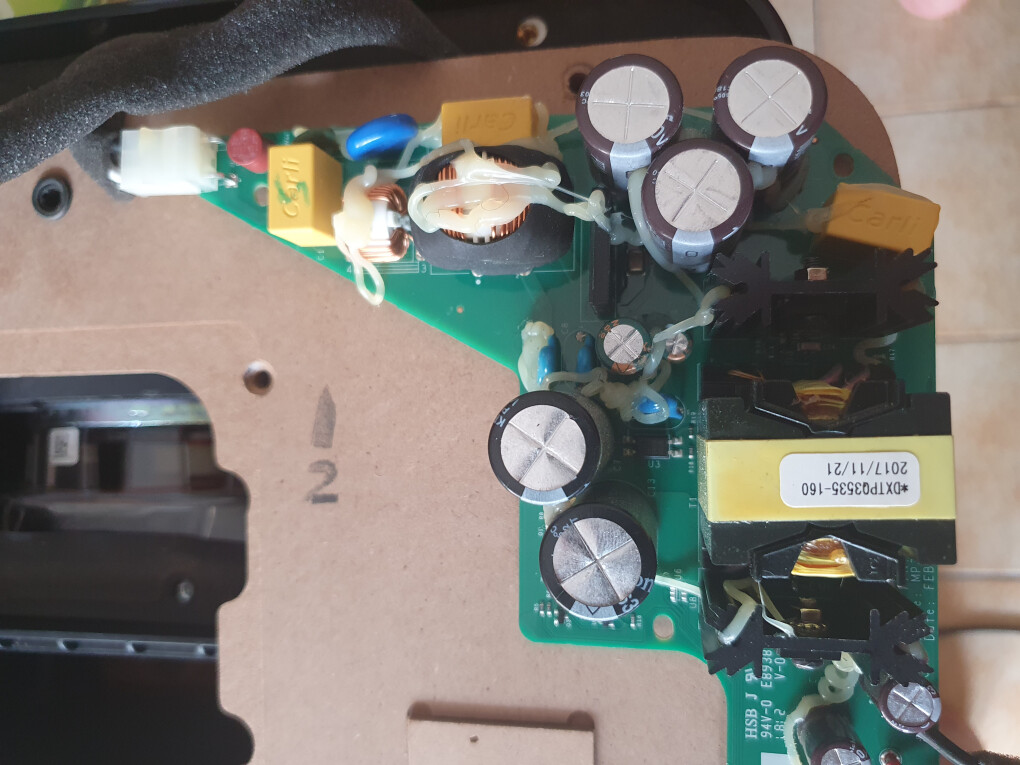

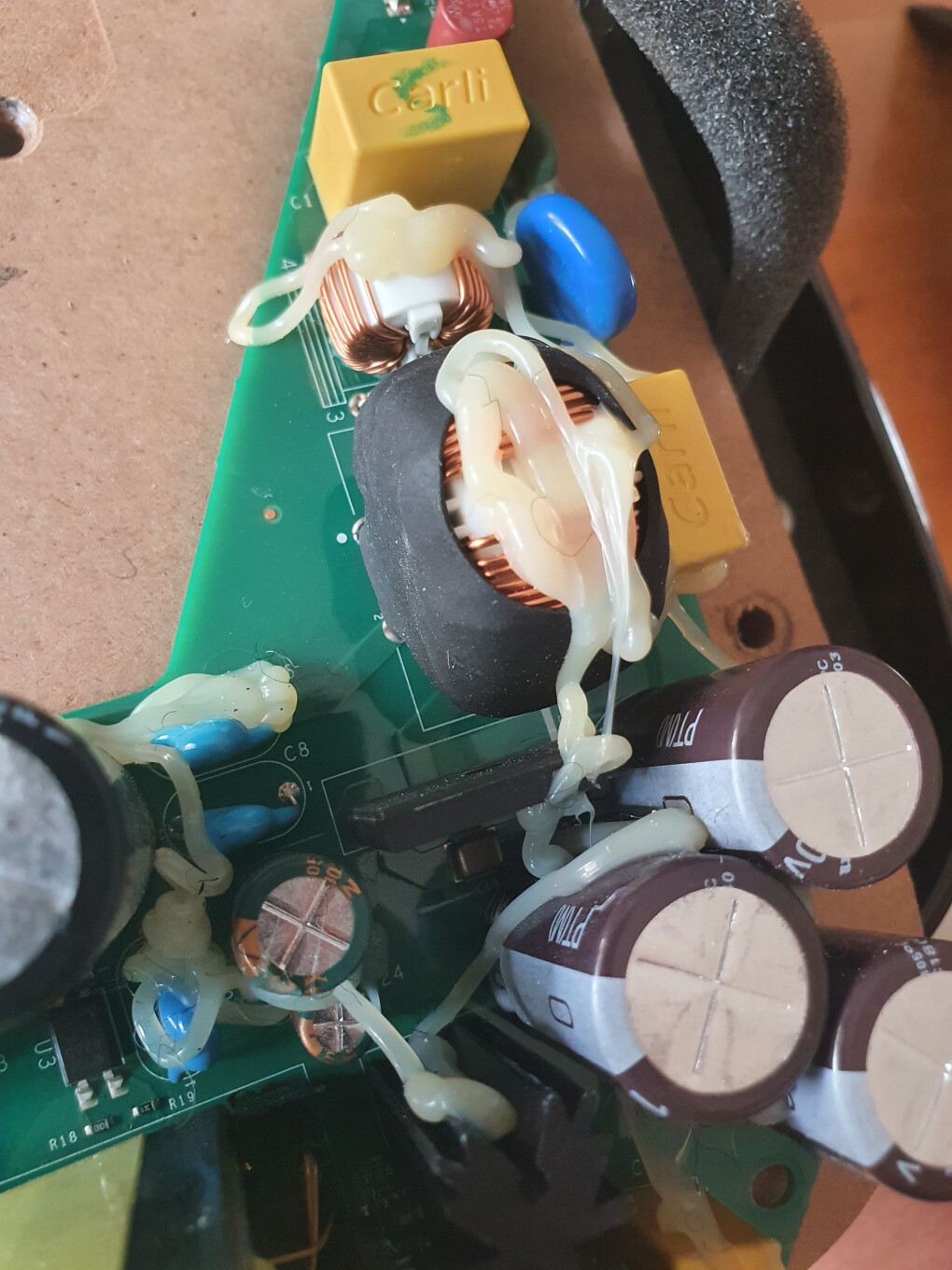

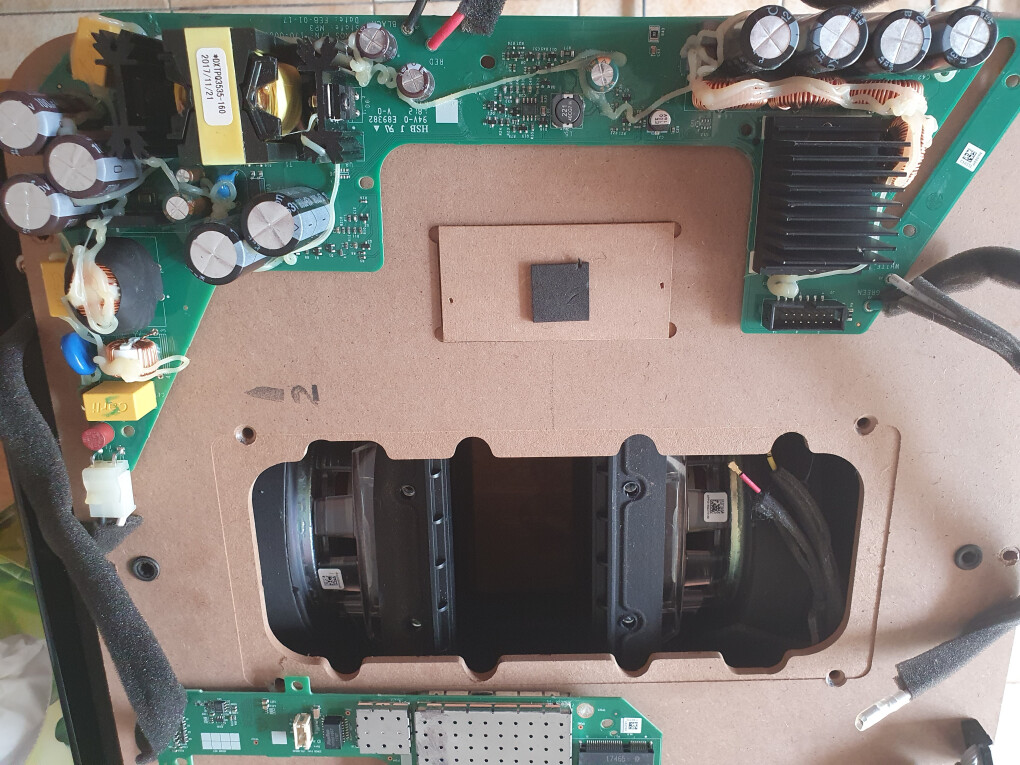

voilà la platine d'alimentation avec la partie amplification aussi je pense.
Je ne sais en revanche quelle tension/intensité/résistance mesurer et surtout quelles valeurs je devrait trouver..

0

[ Dernière édition du message le 07/07/2022 à 11:13:45 ]

Al1r

2364

AFicionado·a

Membre depuis 17 ans

4 Posté le 07/07/2022 à 11:31:01

La grande galère des électroniciens d'aujourd'hui! ... Le Composant à Montage de Surface.
Qui demande une grosse loupe, une pince brucelle et un fer à souder de malade pour agir sur un composant.

A première vue, ce serait une alimentation à découpage...
Les fils sur le bloc blanc (en bas à gauche), à quoi sont-ils raccordé?
Il faudrait repérer la sortie de l'alimentation et prendre la tension de service avec un multimètre :??:

Tu peux également vérifier la tension aux pattes des gros condensateurs. Si il n'y a rien, c'est du côté de l'alimentation qu'il y aurait une défection
Attention aux doigts! Il y a des fortes tensions sur le circuit ( bobinnes et transfos)

1

AL1

[ Dernière édition du message le 08/07/2022 à 07:43:23 ]

Rémy M. (chimimic)

14262

Modérateur·trice thématique

Membre depuis 23 ans

5 Posté le 07/07/2022 à 18:51:49

Citation de @tomX :

Symptômes: le sub ne s'allume plus (j'ai essayé plusieurs câbles d'alimentation).
voilà la platine d'alimentation avec la partie amplification aussi je pense.
Je ne sais en revanche quelle tension/intensité/résistance mesurer et surtout quelles valeurs je devrait trouver..

Pas évident (voire impossible) de dépanner un tel système sans schéma.
Certains points typiques d'une alimentation à découpage peuvent certes être contrôlés sans schéma, mais je déconseille toute tentative de dépannage par quelqu'un qui n'a pas la connaissance suffisante.
Si dépannage impossible et HP encore en bon état, le remplacement de la carte principale (alim + ampli classe D) par des modules indépendants (alim, ampli et éventuellement filtre) peut être envisagé.

1

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

michel.29

3344

Squatteur·euse d’AF

Membre depuis 16 ans

6 Posté le 07/07/2022 à 23:17:12

gare au 320 V DC dans les condos et aux bourres avec le 230V
toute la partie primaire ( parfois marquée " HOT") est au potentiel du secteur

2 endroits à vérifier sur la carte du côté de l'alim ( avec le transfo marqué " DXTPQ3535")
as tu 320V DC ou une tension de cet ordre sur les 3 gros condos de gauche ( 100µf 400V)?

si ce n'est pas le cas > vérifie l'état du fusible ( composant rond marron à côté d'un condo MKP X2 jaune "CARLI")
si oui
as tu une tension sur les 2 autres condos à côté du transfo ?
si ce n'est pas le cas
vérifie sur les 2 petits 150µf 63V de àla 2e photo
si rien :
alim en panne du côté de son contrôleur au primaire

as tu un petit condo chimique avec une valeur entre 10 et 47µf autour du transfo et du radiateur le plus à gauche
si oui
remplace le possible que çà reparte

ce sub Sonos est toujours sous tension je suppose
celà suppose une alim toujours en marche et sujette à vieillissement

1

philrud

3782

Squatteur·euse d’AF

Membre depuis 18 ans

7 Posté le 18/07/2022 à 06:49:05

Perso : 1/ je vire ce genre d'alimentation 2/ je remplace par une alimentation standard. Comme le propose Chimimic dans sa réponse.
Parce qu'une alimentation standard de bonne qualité dure longtemps, sera plus facile et (un peu) moins dangereuse à dépanner.
C'est un choix à faire. Le tout est de savoir la valeur des alimentations secondaires....
Une fois l'alimentation remise en route, je vérifie la partie amplification et la remplace si nécessaire.

0

Mon soundcloud Good times !

[ Dernière édition du message le 18/07/2022 à 06:58:35 ]

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 15 ans

8 Posté le 20/07/2022 à 09:24:34

Bonjour les amis,

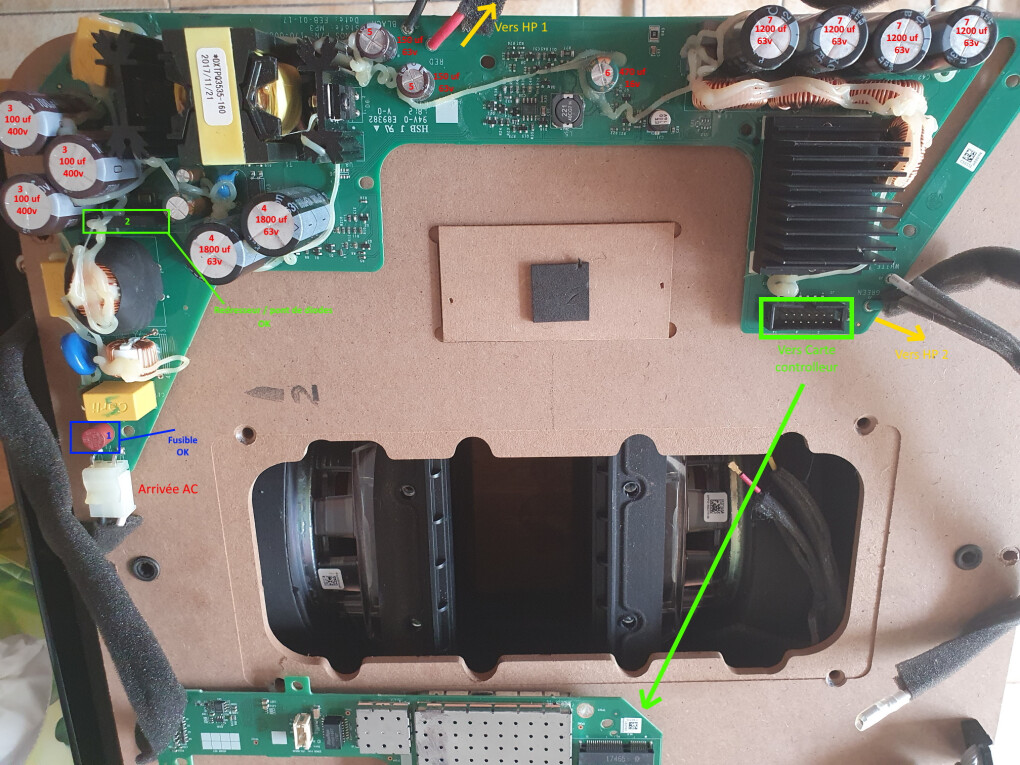

Merci pour vos recommandations et propositions! J'ai effectué un certain nombre de mesures, voici ce que ça donne. J'ai l'impression que le souci ne vient pas (a première vue?) de l'alim.

Photo N° 1 bis

Tableau des mesures:

0

[ Dernière édition du message le 20/07/2022 à 09:58:31 ]

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 15 ans

9 Posté le 20/07/2022 à 09:47:06

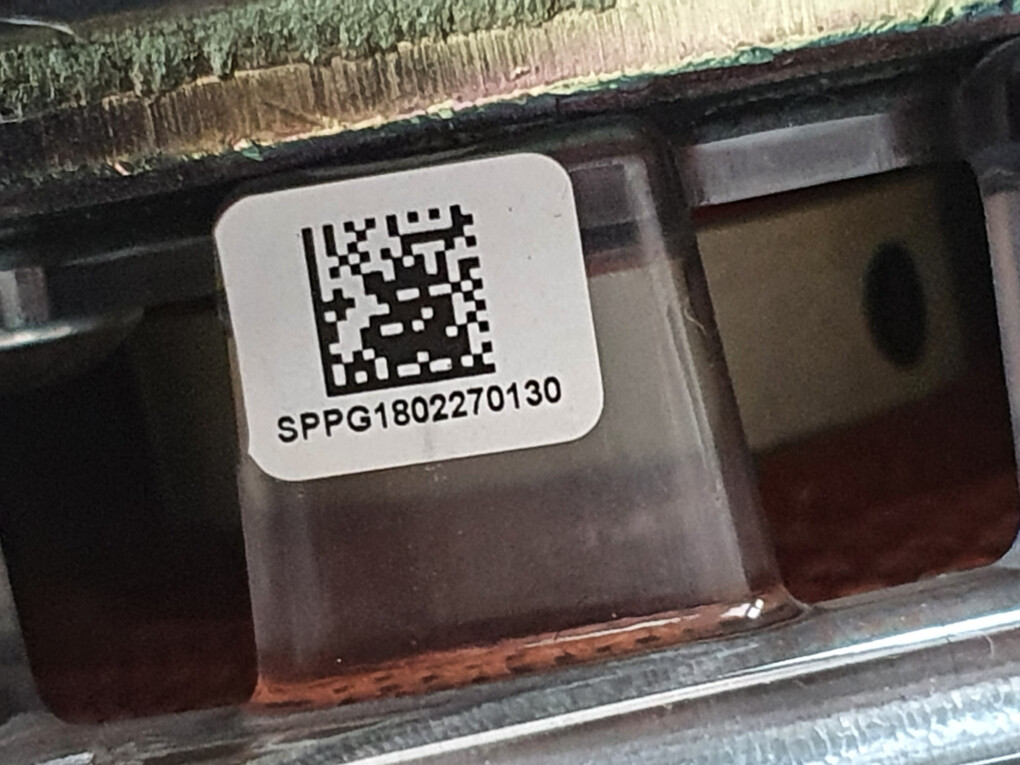

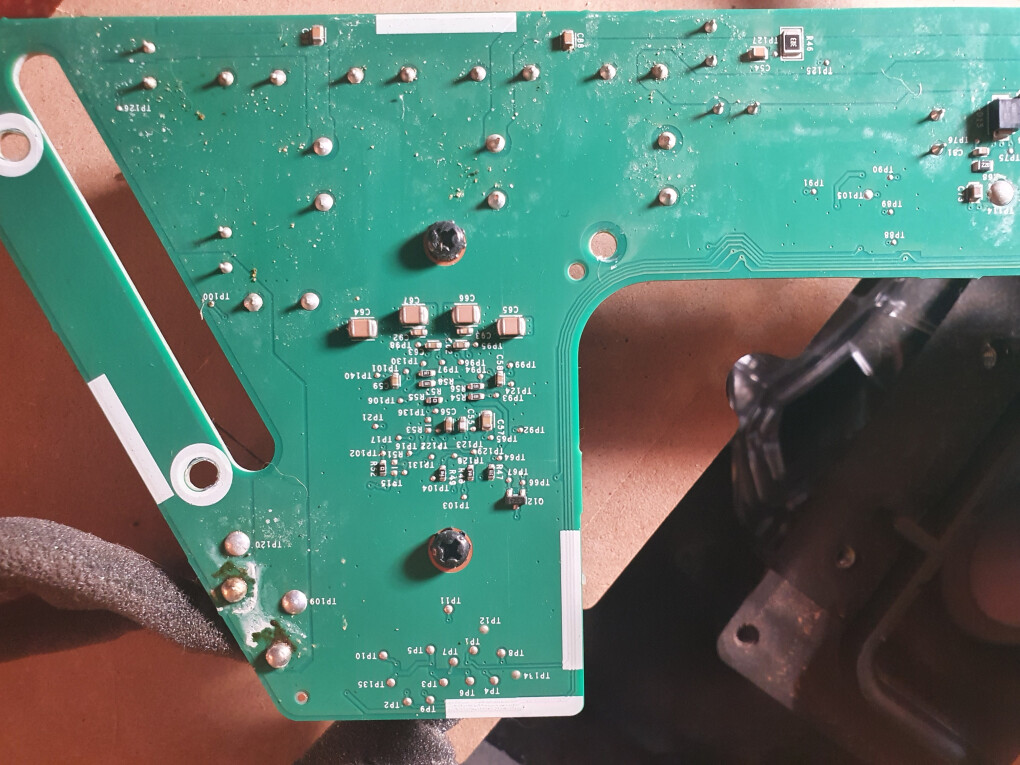

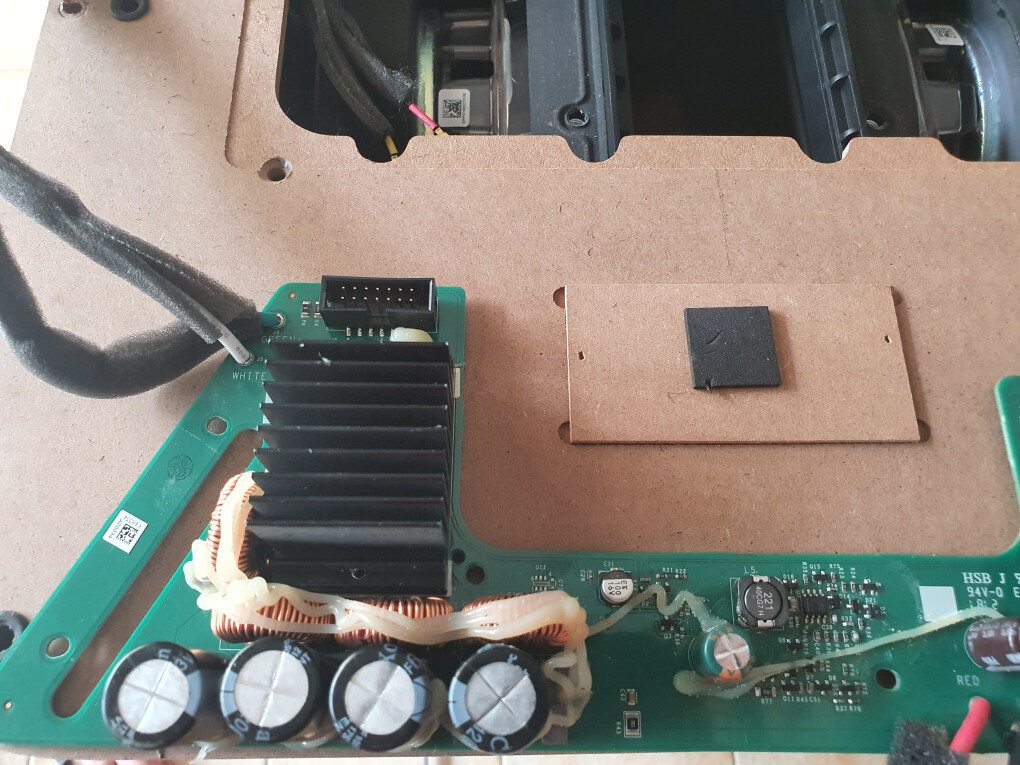

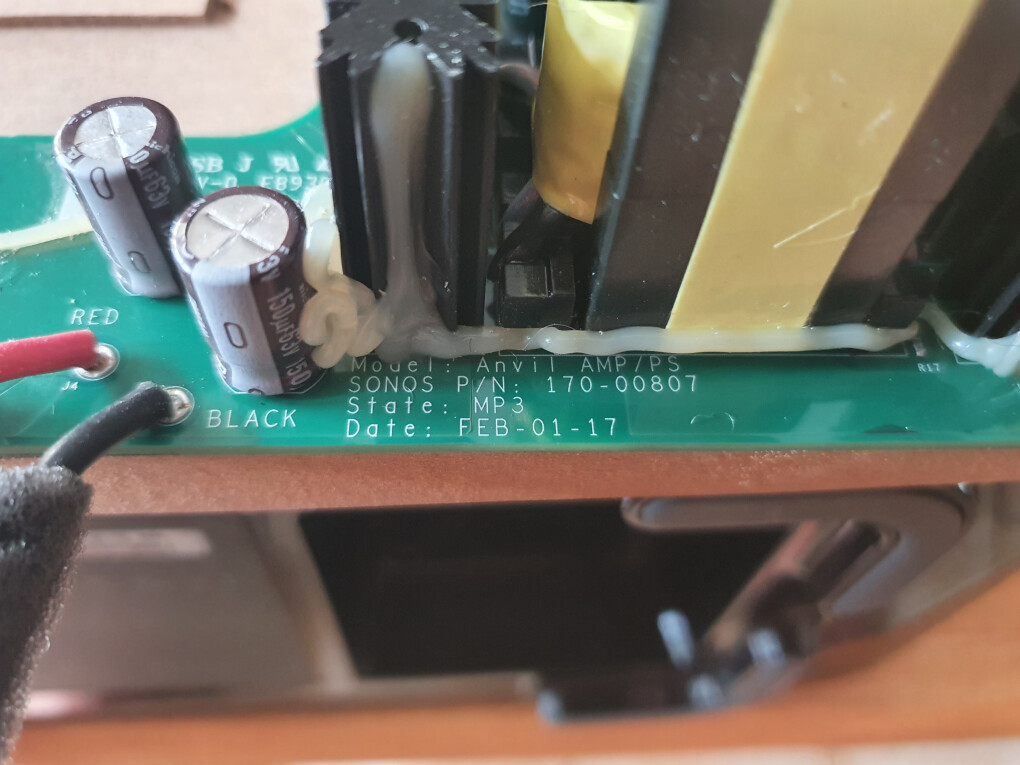

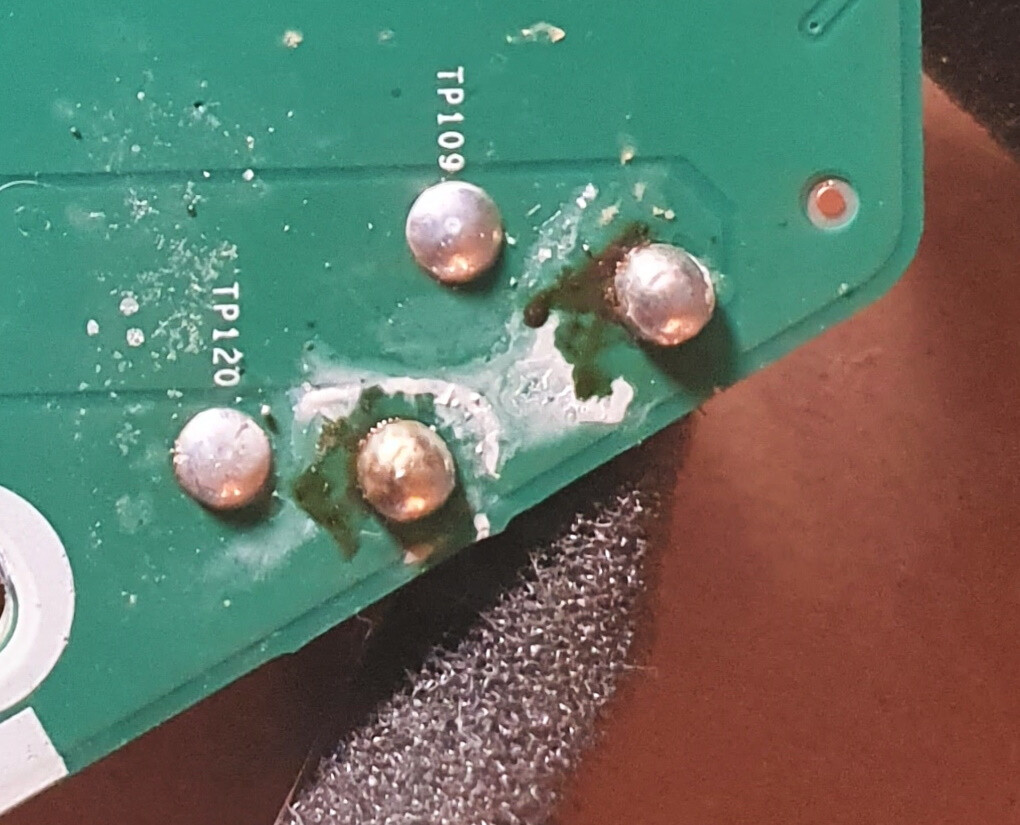

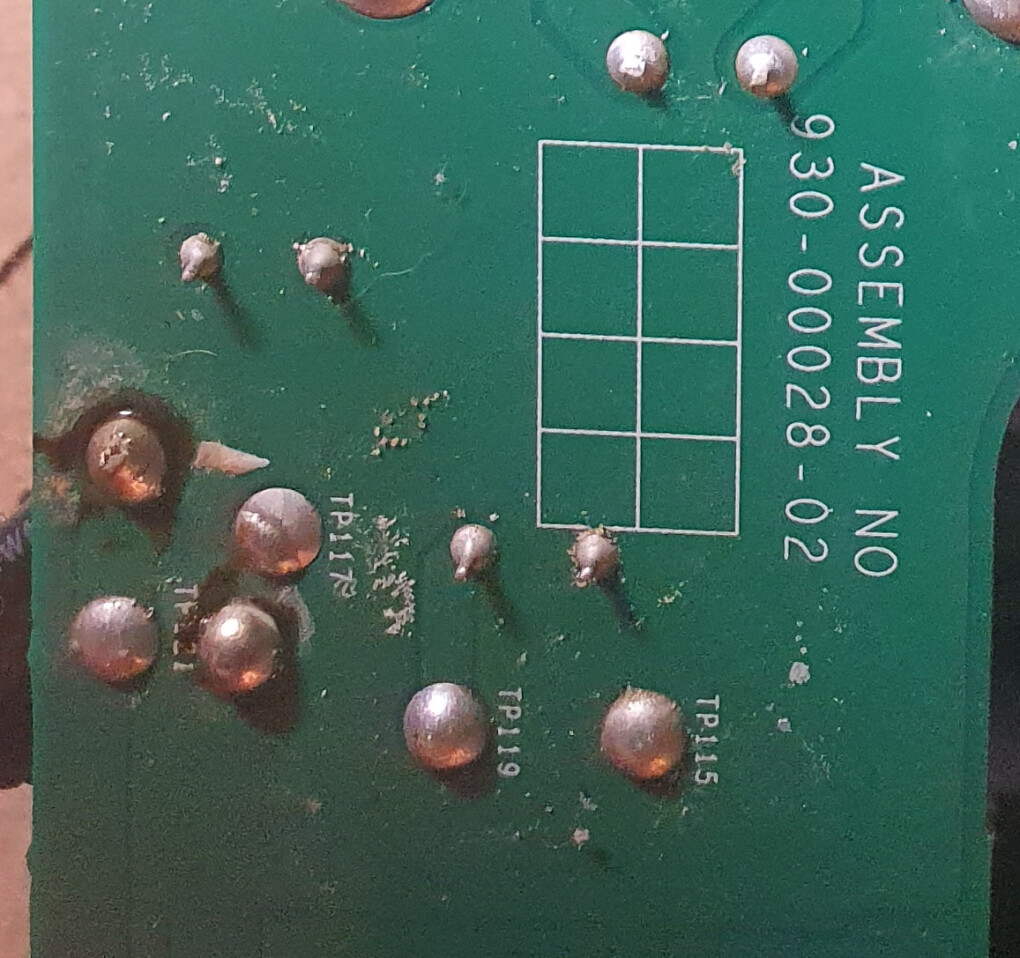

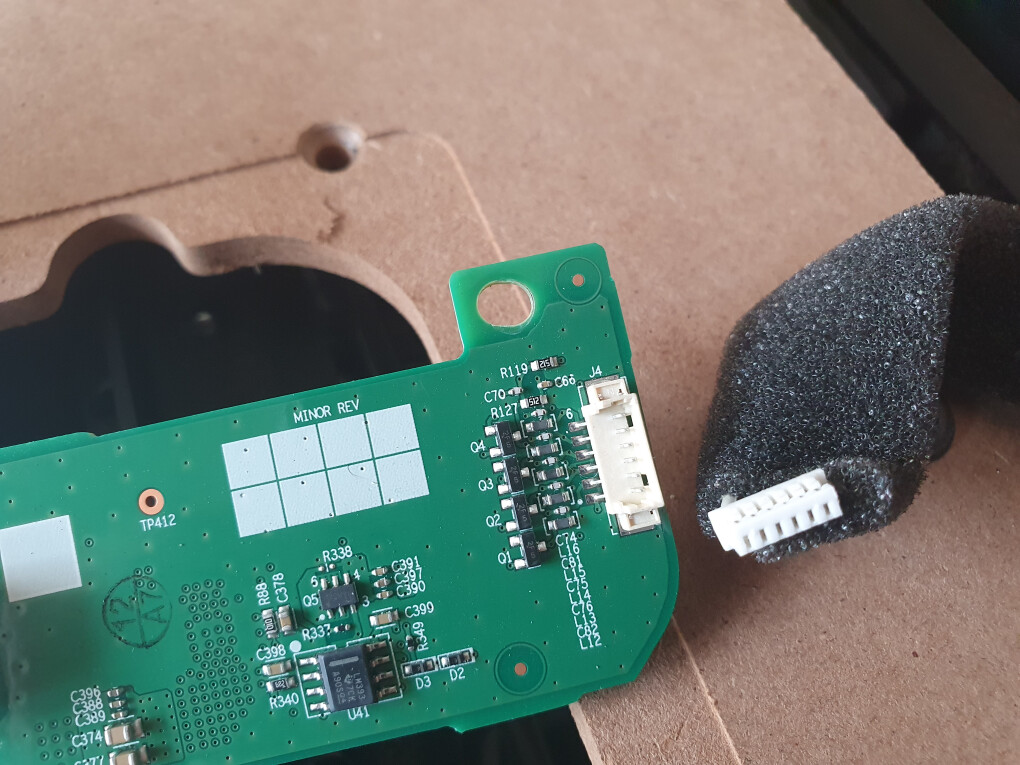

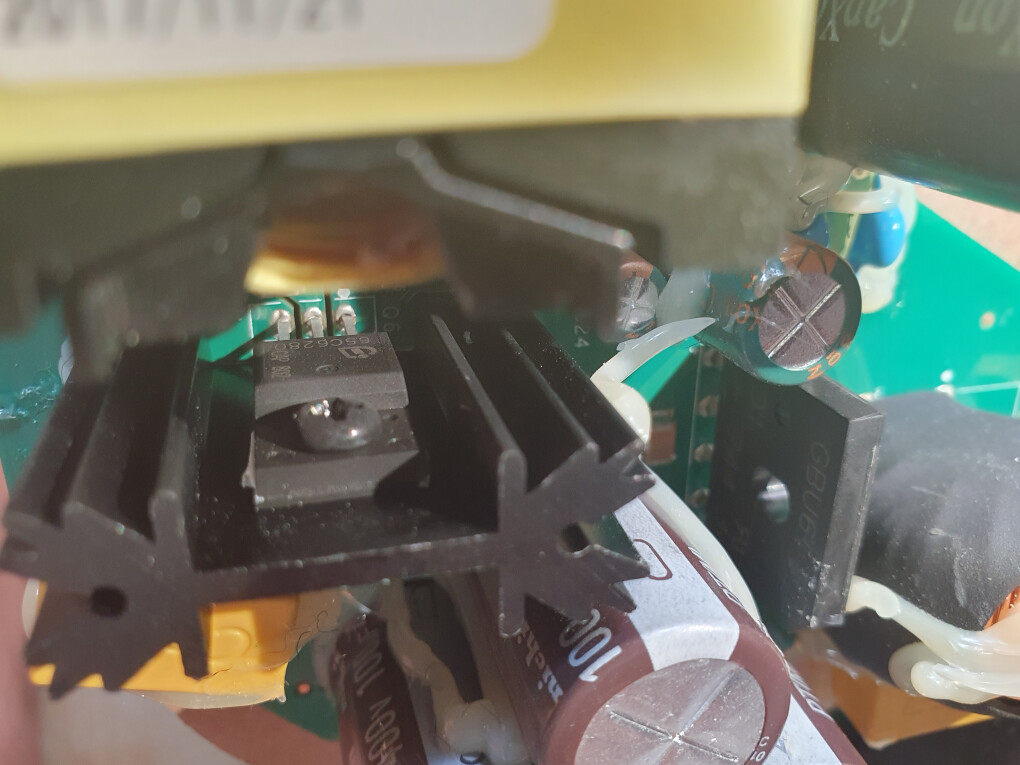

Voici d'autres photos:
Photo N°3

Photo N°4

Photo N°5

Photo N°6

Photo N°7

Photo N°8

Photo N°9

Photo N°10

Photo N°11

Photo N°12

Photo N°12 zoom

Photo N°13

Photo N°13 zoom

Photo N°14

0

[ Dernière édition du message le 20/07/2022 à 09:55:56 ]

michel.29

3344

Squatteur·euse d’AF

Membre depuis 16 ans

10 Posté le 20/07/2022 à 22:54:59

problématique
vu tes mesures
alim OK
ampli ?
il faut un oscillo pour continuer
possible panne informatique ?
ampli classe D en panne ?

çà sera problématique à dépanner sans doc et impossible sans oscillo
l'ampli classe D démarre ?
si oui > présence de signaux carrés à 52V d'un côté des 4 selfs toriques qui sont collées contres le condos 1200µf 63V
si ce n'est pas le cas , panne ou stand-by?

possible de savoir quel ampli ils ont pris ?
une bestiole de ST-Micro, Texas-instruments, autre fabricant de semi-conducteurs ?
ce pour en rechercher un datasheet

cet ampli a 4 canaux ( un par self)
probablement 2 attribués aux Hp du sub
2 pour les Hi-mid

0

[ Dernière édition du message le 20/07/2022 à 22:55:55 ]

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 15 ans

11 Posté le 21/07/2022 à 01:04:46

Bien compris pour les tests à faire au niveau des self, faut que je trouve un oscillo...la galère...
Pour voir si l'ampli démarre (avant même de voir/savoir si il fonctionne correctement), il faut forcement passer par un oscillo? pas possible ne mesurant des tensions/intensités au multimètre?

Je ne comprends pas en revanche ton dernier point sur le type d'ampli... Il s'agit ici d'un sub avec 2 HP en opposition, donc à priori 2 canaux, soit 1 canal par HP (voir la photo N°1 bis ou N°4).

merci

0

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 15 ans

12 Posté le 21/07/2022 à 01:38:39

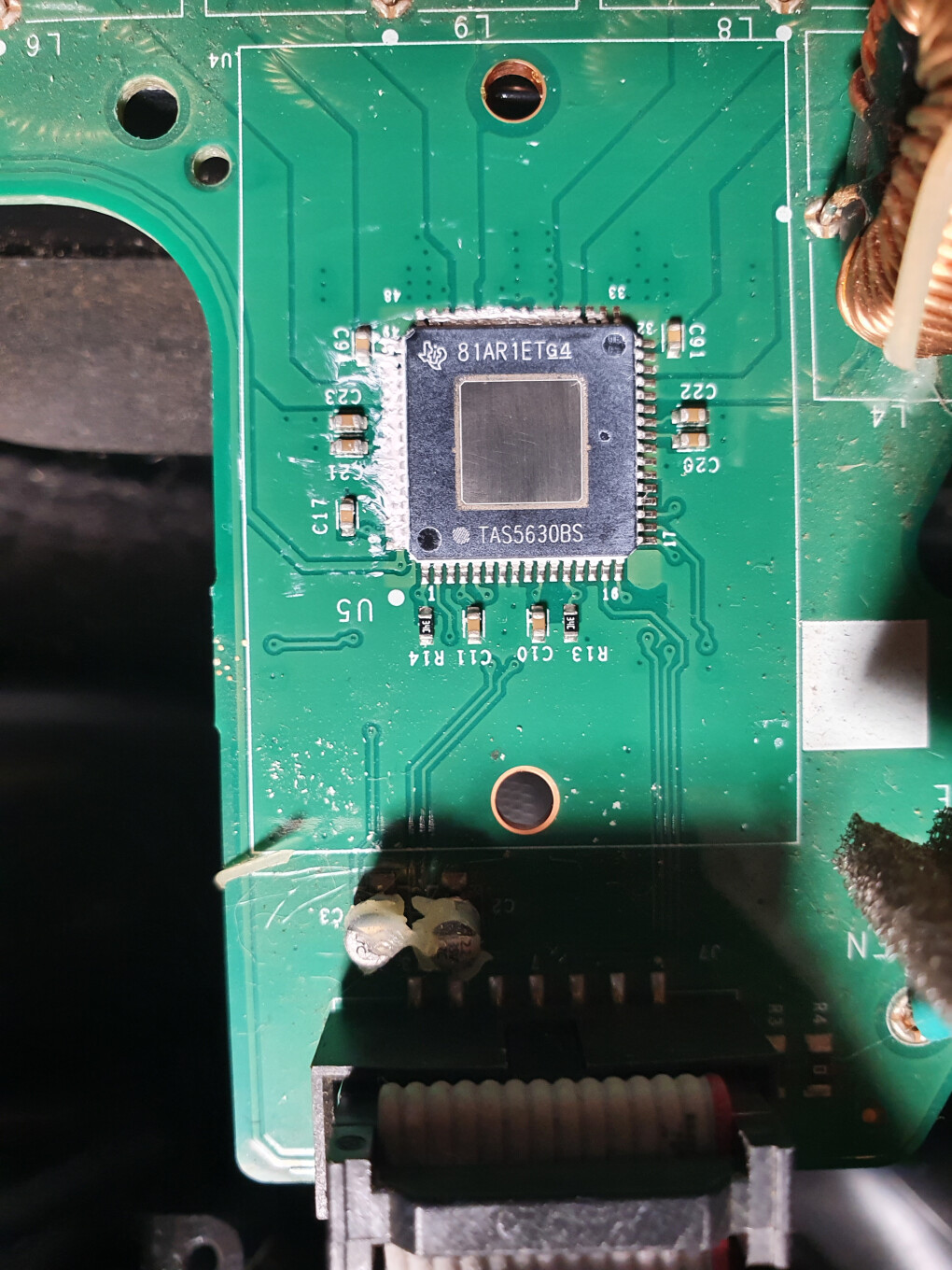

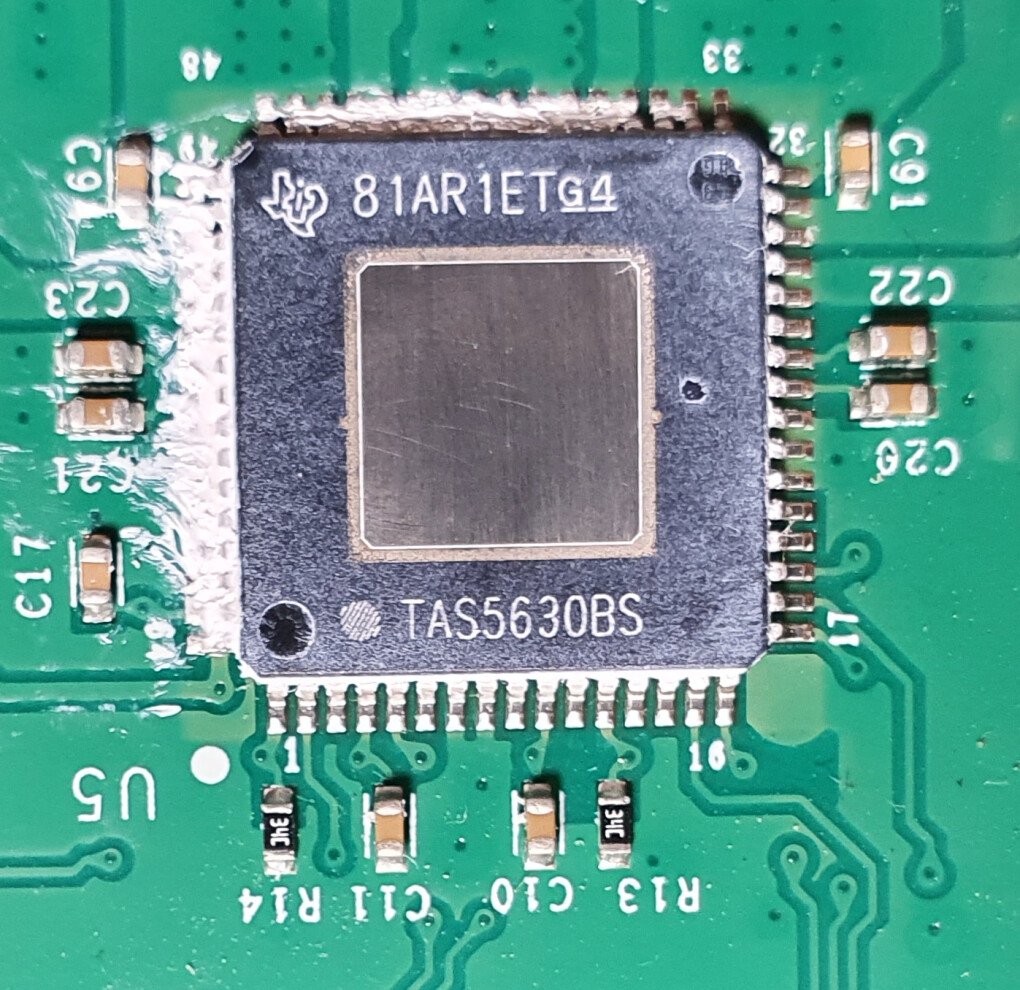

Voici ce qu'il y a sous le radiateur:

Photo N°15

Photo N°16

Photo N°17

Ce qui s'en rapproche le plus:
la puce TAS5630B (sans le S)
Fiche technique avec documentation technique:
https://www.ti.com/product/TAS5630B
Fiche PDF
https://www.ti.com/lit/ds/symlink/tas5630b.pdf?ts=1658310776966

Autres docs:
Exemple de module avec la puce TAS5630 PHD2EVM
https://www.ti.com/lit/ug/slau287a/slau287a.pdf?ts=1658361956521
Exemple d'alimentation TI qui fonctionne avec la puce TAS5630B
https://www.ti.com/lit/an/snaa057c/snaa057c.pdf?ts=1658354266455
Exemple d'alimentation TI qui fonctionne avec la puce TAS5630
https://www.ti.com/lit/ug/slou293c/slou293c.pdf?ts=1658360763837

0

[ Dernière édition du message le 21/07/2022 à 02:14:41 ]

sauce

1127

AFicionado·a

Membre depuis 22 ans

13 Posté le 21/07/2022 à 20:59:51

Bonsoir,

Juste une question mais comment sais-tu qu'il ne s'allume plus ?
Il y a une LED ou autre chose ?

Ou est-ce qu'il n'y a juste pas de son ?

Est-ce un vrai interrupteur on/off ou juste une veille avec un bouton momentané (un appui et ça s'allume) ?

0

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 15 ans

14 Posté le 21/07/2022 à 22:50:35

Alors, effectivement, le seul indicateur a ce stade est une led qui ne s'allume pas...

C'est bien une veille avec un bouton momentané : un appui et ça s'allume ou ça lance d'autres fonctions.

0

sauce

1127

AFicionado·a

Membre depuis 22 ans

15 Posté le 21/07/2022 à 23:06:12

Tu as testé avec l'application Sonos voir si tu le voyais ?
Apparemment le voyant peut s'éteindre de l'application juste pour confirmer.

0

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 15 ans

16 Posté le 21/07/2022 à 23:31:45

Yes, déjà testé hélas. Pas détecté, ni en sans fil (wifi/bluetooth), ni en filaire en le branchant en RJ45 (etherent) sur le routeur.

0

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 15 ans

17 Posté le 22/07/2022 à 06:01:05

bon alors, quelques avancées... Une personne sur reddit qui a aussi eu des soucis avec son sub sonos m'a conseillé d'aller voir sur la carte mère si il y bien une présence de 3.3V, pour cela, d'aller voir l'emplacement du connecteur UART absent, et de prendre les pin 1 et 4.

Normalement, selon lui il devrait y avoir 3.3V la dessus, envoyé par les régulateurs du bloc alim.
Après mesure, non seulement en DC je n'ai rien, mais en mode diode, ça sonne, donc à priori cours circuit...

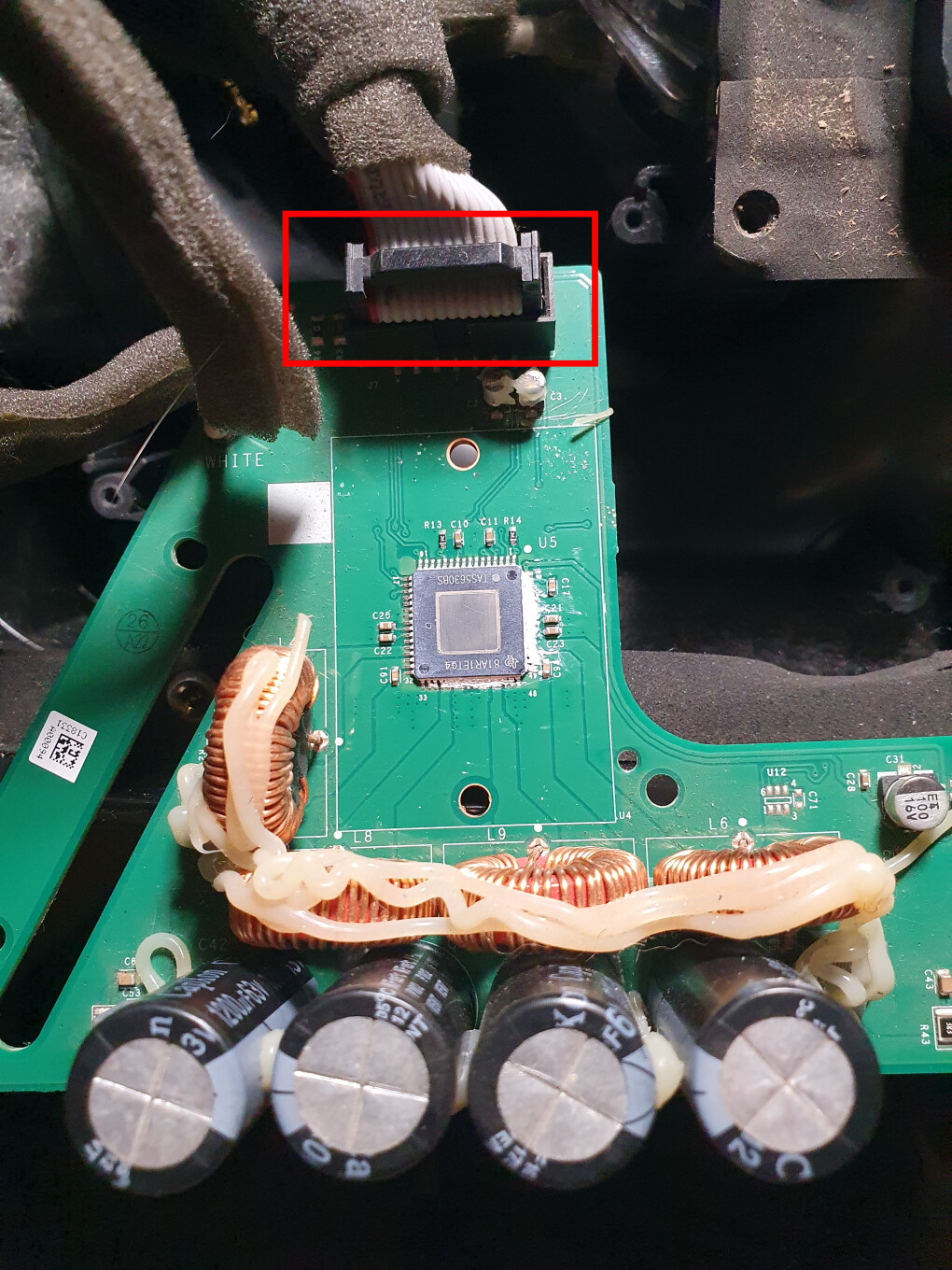

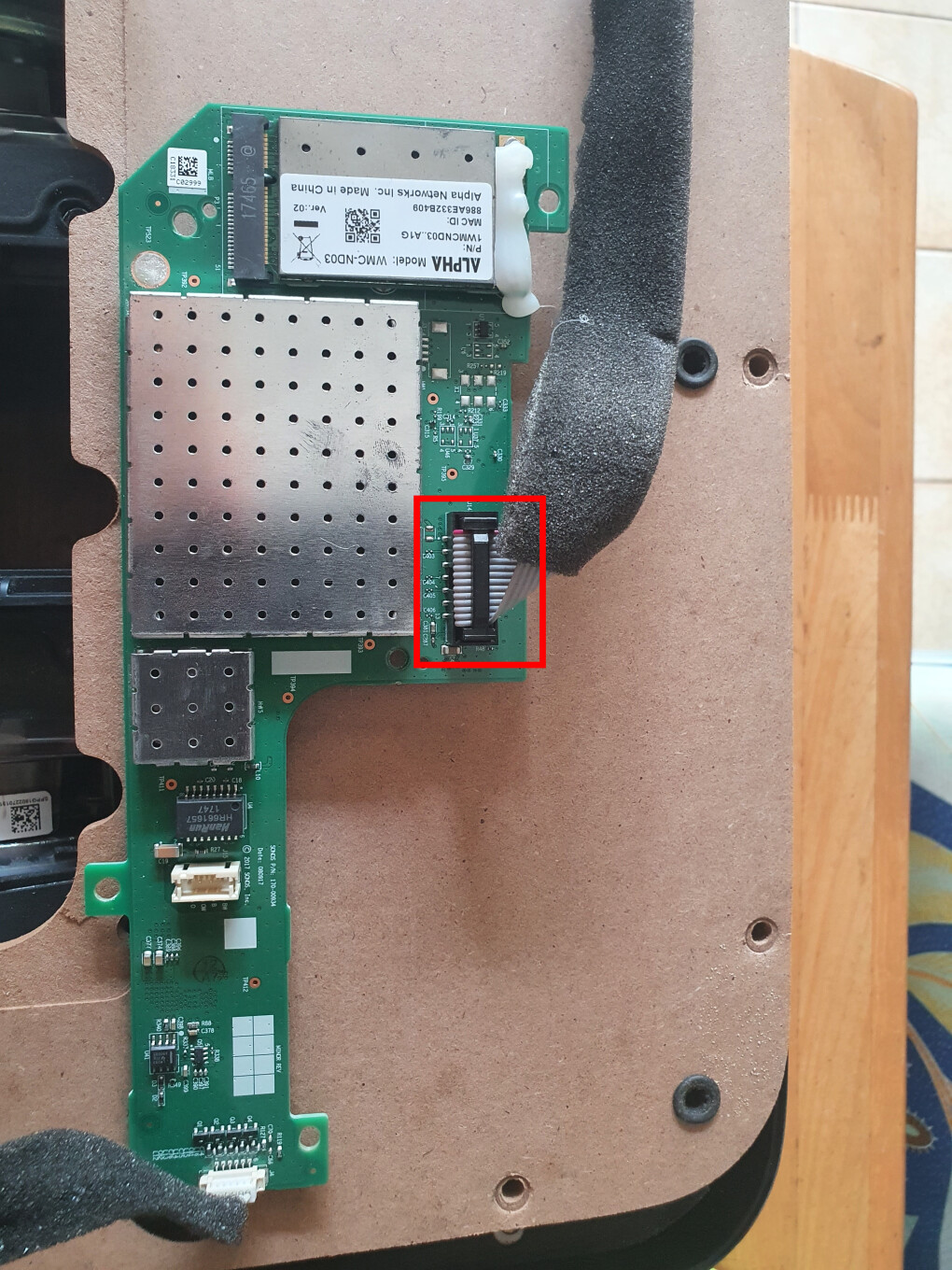

Je suis aussi aller faire un tour sur ce connecteur

qui est l'arrivée des infos+courant de la platine alimentation

venant d'ici:

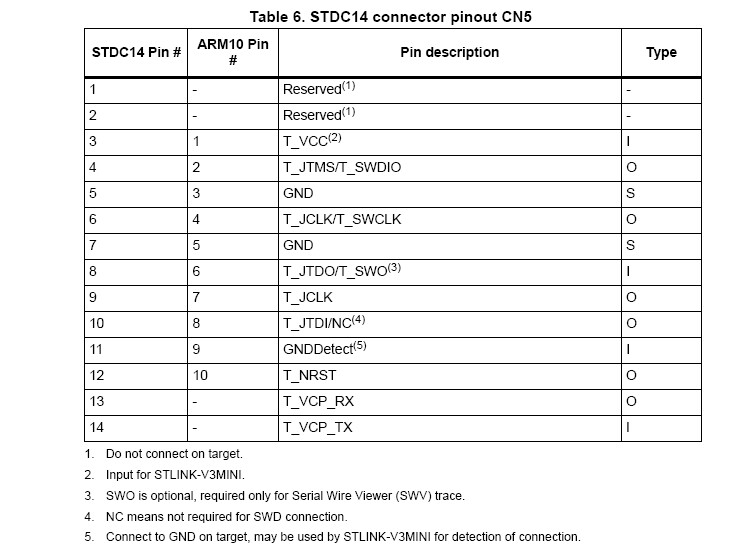

Voici le pinout:

Je n'ai aucune tension en mesure le 3 (3.3V) avec le 5 ou le 7 (GND).

Reste à savoir si:
- on est sur un problème d'alim 3.3V quelque part?
- on est sur un problème de la puce d'ampli qui est foutue et ne fait pas son taff
- on est sur un problème de court circuit sur la carte mère
les 3 mon capitaine

0

[ Dernière édition du message le 22/07/2022 à 06:03:11 ]

sauce

1127

AFicionado·a

Membre depuis 22 ans

18 Posté le 22/07/2022 à 08:26:19

Clair déjà bien avancé franchement.
Et en enlevant le câble il y a toujours le court-ciruit ?

0

sauce

1127

AFicionado·a

Membre depuis 22 ans

19 Posté le 22/07/2022 à 08:38:41

Du coup il faut suivre la trace.
Je ne pense pas que le 3.3V soit fabriqué par la puce de l'ampli class D.

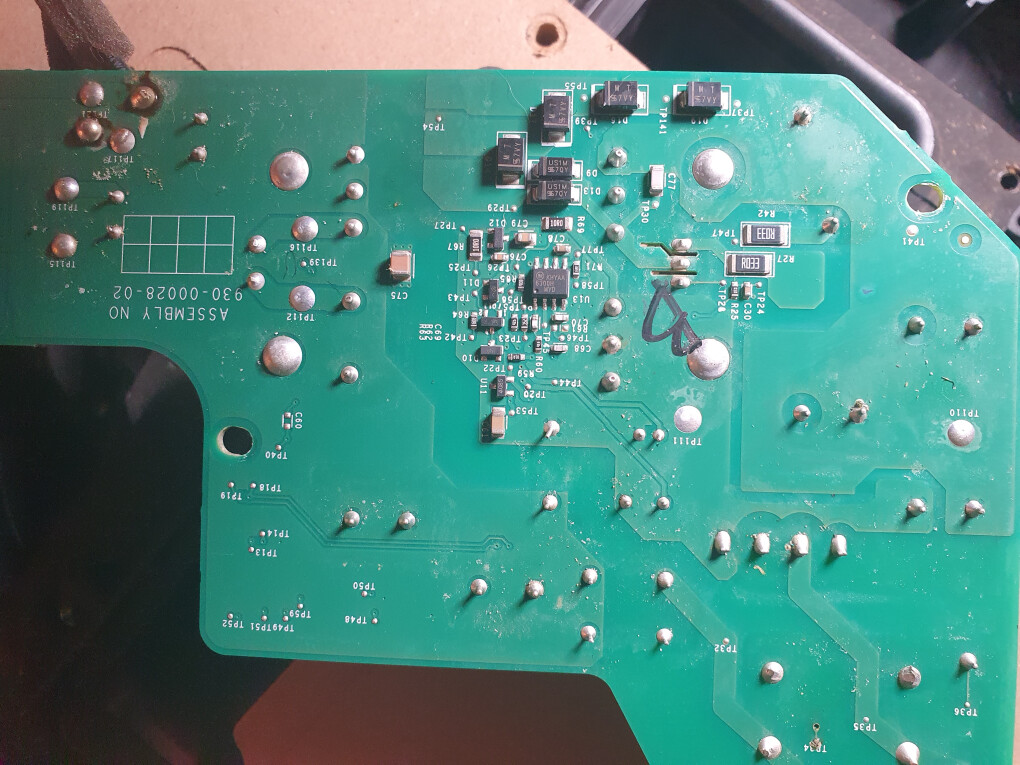

Tu peux faire une photo plus nette d'ici il y a une inductance peut-être un convertisseur buck pour le 3.3V.

0

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 15 ans

20 Posté le 22/07/2022 à 11:09:30

Citation de sauce :

Clair déjà bien avancé franchement.
Et en enlevant le câble il y a toujours le court-ciruit ?

Pareil, court-circuit...

0

sauce

1127

AFicionado·a

Membre depuis 22 ans

21 Posté le 22/07/2022 à 11:33:02

OK mais du quel côté ampli class D ou côté carte Wifi ?

0

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 15 ans

22 Posté le 22/07/2022 à 12:02:41

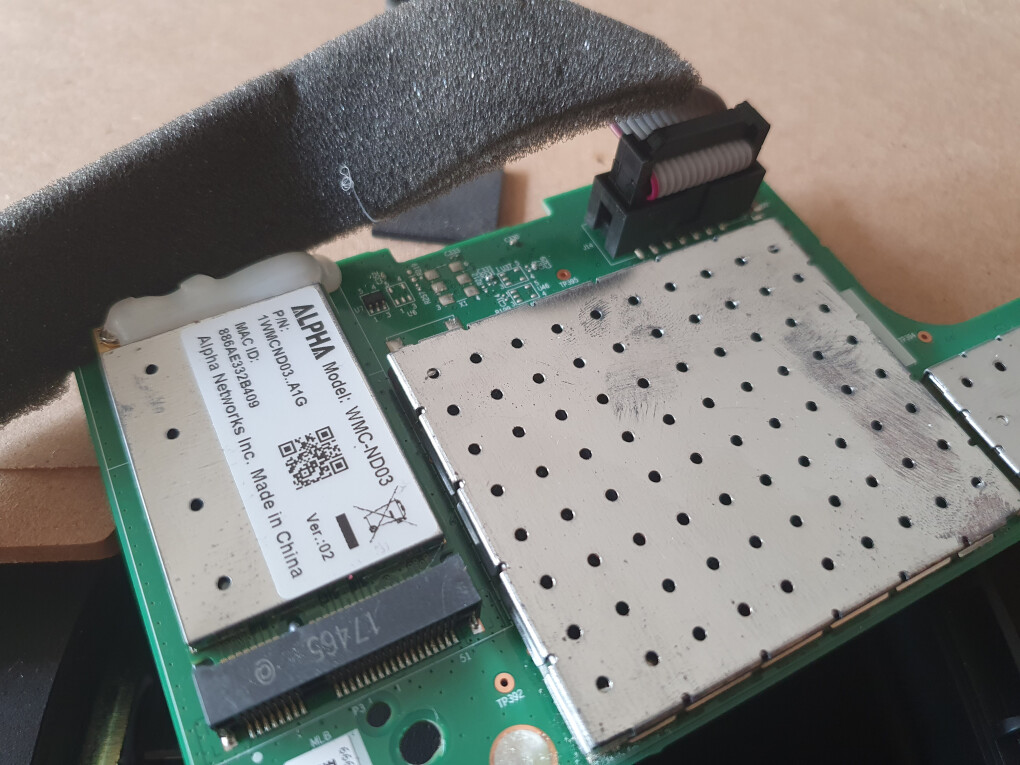

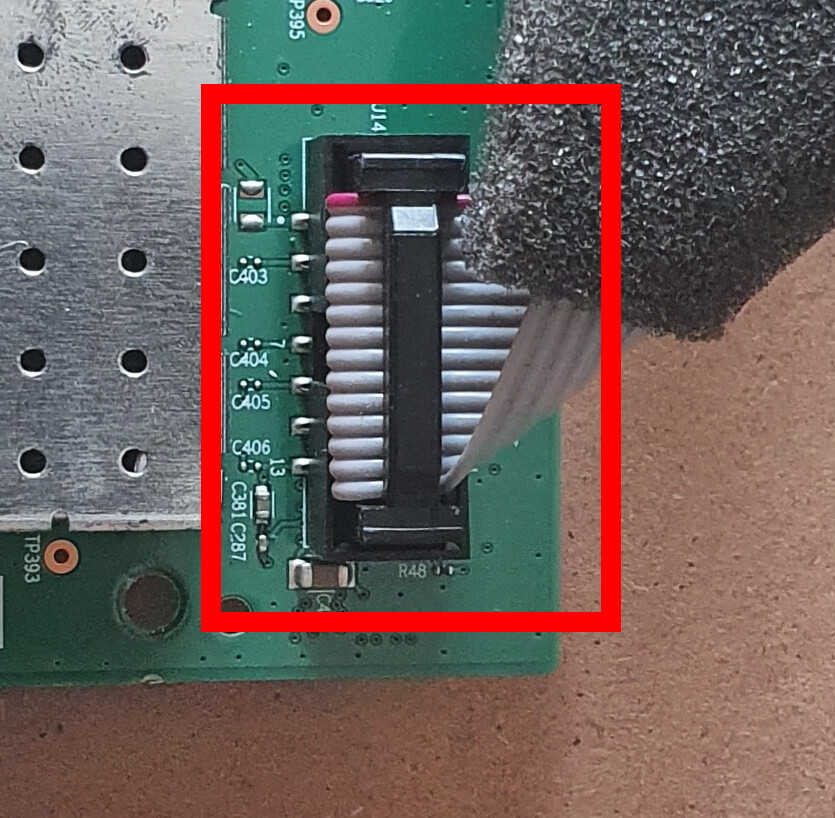

pardon, le court circuit constaté est ici (coté carte wifi), même quand le connecteur vers la carte alim est deconnecté
:

0

sauce

1127

AFicionado·a

Membre depuis 22 ans

23 Posté le 22/07/2022 à 12:23:39

Et donc une fois la câble débranché retrouves-tu ton 3v3 côté connecteur ampli ?

0

[ Dernière édition du message le 22/07/2022 à 12:23:49 ]

@tomX

84

Posteur·euse AFfranchi·e

Membre depuis 15 ans

24 Posté le 22/07/2022 à 12:28:43

Citation de sauce :

Et donc une fois la câble débranché retrouves-tu ton 3v3 côté connecteur ampli ?

Hélas non... enfin, disons que j'ai essayé a une seul endroit et je ne sais pas ou le prendre d'autre...
voici ou j'ai essayé:

en partant de ce schéma pinout:

J'ai donc vérifié les pin 3 et 5 ou 7 et je n'ai rien... 300 mV

0

sauce

1127

AFicionado·a

Membre depuis 22 ans

25 Posté le 22/07/2022 à 12:30:07

Pardon mais où as-tu trouvé cette photo ?

0
