Sujet de la discussion Posté le 20/08/2023 à 18:12:55DIY > les boîtiers et la sérigraphie, comment faites-vous ?
Salut tout le monde,

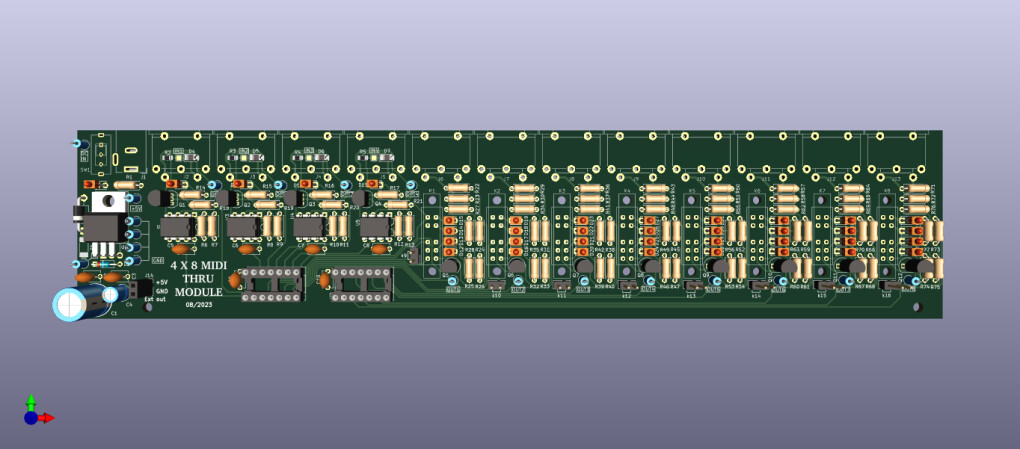

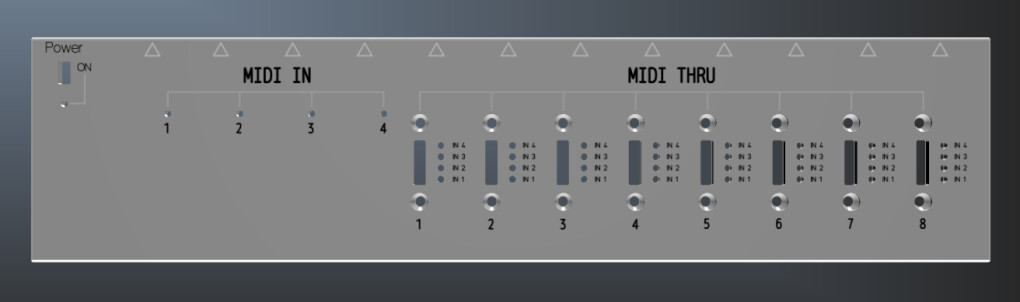

Voilà un bail que j'ai réalisé des schémas pour des appareils testés sur breadboard et le tracé de leurs circuits prêts à être envoyé pour leur réalisation. Notamment une MIDI thru box 4IN/8OUT qui me serait plus que pratique actuellement. J'ai jusqu'ici pensé que la fabrication du boîtier de cette dernière ne serait qu'une formalité, et ai réalisé une maquette de façade avant avec le logiciel fournit par Schaeffer.
Mais quand j'ai cliqué sur "calculer le prix". Ouch... ! 121€ les perçages de base, sérigraphie basique, et rien que la façade avant. Sans le boîtier donc. Aïe.
Je dois donc me rabattre sur d'autres solutions et franchement ça devient compliqué là. Déjà parce que je n'ai pas de grandes compétences pour réaliser ça. L'électronique c'est OK je me débrouille, mais la mécanique...
Ensuite, je ne suis pas mais alors pas du tout équipé pour ce genre de travaux. Et pour cause, je vis dans un petit appartement, entouré de voisins qui n'entendraient pas d'une bonne oreille le fait que je fasse couiner une machine quelque peu bruyante. Ce qui est compréhensible.
Tous ces considérants posés, quelques génies parmi vous auraient-ils des tuyaux à me suggérer pour m'aider à concrétiser ce projet ?
Où trouver des boîtiers ? Quel choix, alu, plastique ? Comment percer, usiner, où le faire faire au besoin ? Comment faire une sérigraphie qui tienne la route ?
Tous ces trucs, quoi.
Mille merci par avance à tous et toutes !
Et à charge de revanche pour la partie électronique de vos propres projets ;o)
Voilà un bail que j'ai réalisé des schémas pour des appareils testés sur breadboard et le tracé de leurs circuits prêts à être envoyé pour leur réalisation. Notamment une MIDI thru box 4IN/8OUT qui me serait plus que pratique actuellement. J'ai jusqu'ici pensé que la fabrication du boîtier de cette dernière ne serait qu'une formalité, et ai réalisé une maquette de façade avant avec le logiciel fournit par Schaeffer.
Mais quand j'ai cliqué sur "calculer le prix". Ouch... ! 121€ les perçages de base, sérigraphie basique, et rien que la façade avant. Sans le boîtier donc. Aïe.
Je dois donc me rabattre sur d'autres solutions et franchement ça devient compliqué là. Déjà parce que je n'ai pas de grandes compétences pour réaliser ça. L'électronique c'est OK je me débrouille, mais la mécanique...
Ensuite, je ne suis pas mais alors pas du tout équipé pour ce genre de travaux. Et pour cause, je vis dans un petit appartement, entouré de voisins qui n'entendraient pas d'une bonne oreille le fait que je fasse couiner une machine quelque peu bruyante. Ce qui est compréhensible.
Tous ces considérants posés, quelques génies parmi vous auraient-ils des tuyaux à me suggérer pour m'aider à concrétiser ce projet ?
Où trouver des boîtiers ? Quel choix, alu, plastique ? Comment percer, usiner, où le faire faire au besoin ? Comment faire une sérigraphie qui tienne la route ?
Tous ces trucs, quoi.
Mille merci par avance à tous et toutes !
Et à charge de revanche pour la partie électronique de vos propres projets ;o)
christian_r
2149
AFicionado·a
Membre depuis 15 ans
2 Posté le 21/08/2023 à 10:21:30
Citation de ElectroKarma :
Comment faire une sérigraphie qui tienne la route ?
Sur Anafrog il y a un tuto de sérigraphie de boitier avec du papier transfert Lazertan
http://www.anafrog.com/?p=1413
Tu chercher à faire un proto unique ou produire plus ou moins en série ?
Christian
ElectroKarma
38
Nouvel·le AFfilié·e
Membre depuis 17 ans
3 Posté le 21/08/2023 à 17:29:48
Merci pour ta réponse.
Initialement, le but était de solutionner le problème d'un élève qui s'équipe : 3 appareils à relier ensemble, avec aucune prise thru de dispo. J'ai d'abord cherché un boîtier d'occase tout simple et je me suis aperçu que ce n'était plus du tout fabriqué ce genre d'appareil. Je me suis donc attelé à réaliser le schéma, ai commandé les composants, réalisé des tests sur breadboard, fait le tracé du ciruit imprimé et était sur le point de m'occuper du boîtier et sa sérigraphie.
Donc but initial : proto unique.
Mais... comme ça n'est plus fabriqué et que ça peut être vachement utile à quelques-uns, j'envisage à présent de proposer ça à qui veut bien, probablement sur mesure mais avec une base commune côté façade avant, en ajoutant éventuellement une liaison USB avec un µC Arduino Pro Micro (pour rendre le truc "class compliant" / compatible Linux), avec fonction merger par-dessus le marché.
Donc petite série pas exclue
Initialement, le but était de solutionner le problème d'un élève qui s'équipe : 3 appareils à relier ensemble, avec aucune prise thru de dispo. J'ai d'abord cherché un boîtier d'occase tout simple et je me suis aperçu que ce n'était plus du tout fabriqué ce genre d'appareil. Je me suis donc attelé à réaliser le schéma, ai commandé les composants, réalisé des tests sur breadboard, fait le tracé du ciruit imprimé et était sur le point de m'occuper du boîtier et sa sérigraphie.
Donc but initial : proto unique.
Mais... comme ça n'est plus fabriqué et que ça peut être vachement utile à quelques-uns, j'envisage à présent de proposer ça à qui veut bien, probablement sur mesure mais avec une base commune côté façade avant, en ajoutant éventuellement une liaison USB avec un µC Arduino Pro Micro (pour rendre le truc "class compliant" / compatible Linux), avec fonction merger par-dessus le marché.
Donc petite série pas exclue
Rémy M. (chimimic)
14203
Modérateur·trice thématique
Membre depuis 22 ans
4 Posté le 22/08/2023 à 08:07:31
Bonjour,
très joli circuit, bravo !
C'est une bonne idée, la sélection individuelle des sorties sur l'entrée de son choix.
Certes, ça ajouterait un plus. Mais si aucune fonction merge (ou filtrage) n'est pas requise, autant se passer de MCU (ce n'est que mon avis).
La mise en boîte a pour moi toujours été un point noir. Pendant quelques années, je me suis contenté d'une feuille de papier ordinaire imprimée sur une laser, avec par-dessus un film transparent autocollant et filtrant (plus ou moins) les UV. Je ne fais plus désormais de boîtiers "finis" et laisse ce soin à ceux qui montrent un plus grand courage que le mien.
très joli circuit, bravo !
C'est une bonne idée, la sélection individuelle des sorties sur l'entrée de son choix.
Citation :
en ajoutant éventuellement une liaison USB avec un µC Arduino Pro Micro (pour rendre le truc "class compliant" / compatible Linux), avec fonction merger par-dessus le marché
Certes, ça ajouterait un plus. Mais si aucune fonction merge (ou filtrage) n'est pas requise, autant se passer de MCU (ce n'est que mon avis).
La mise en boîte a pour moi toujours été un point noir. Pendant quelques années, je me suis contenté d'une feuille de papier ordinaire imprimée sur une laser, avec par-dessus un film transparent autocollant et filtrant (plus ou moins) les UV. Je ne fais plus désormais de boîtiers "finis" et laisse ce soin à ceux qui montrent un plus grand courage que le mien.
Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com
ElectroKarma
38
Nouvel·le AFfilié·e
Membre depuis 17 ans
5 Posté le 22/08/2023 à 09:00:14
Ce serait une option complémentaire, à ajouter selon les besoins. Une sorte de module complémentaire dans ce fameux boîtier. Cela se brancherait sur un connecteur dédié sur la carte principale. Où un truc du genre.
La version présentée ici est en composants traversants, mais j'ai également réalisé le typon pour des composants de surface aux formats 1206, 0805, SOIC, etc. Avec la place que ça gagne, ce module pourrait même être intégré directement sur la carte principale sans modifier l'emplacement des commandes en face avant. J'imagine, en plus de pouvoir sélectionner quelle entrée est raccordée à telle sortie, disposer d'une fonction merge qui permettrait de mélanger les données de l'une de ces quatre entrées avec celle sélectionnée. Et ce, indépendamment pour chaque sortie.
Fonctionnement : je sélectionne une entrée "merge" qui s'appliquerait à toutes les sorties - mais pouvant aussi être désactivée au niveau de chacune d'elles -, et je sélectionne mon entrée "thru" individuellement, qui sera mélangée avec la "merge" globale. Une idée comme ça.
Je devrais faie un sondage pour demander quels pourraient être les besoins les plus courants en cette matière.
Reste qu'il me faut à présent trouver quelqu'un qui dispose d'un petit atelier et qui accepterait un deal avec moi pour la confection de ces boîtiers. Car percer (j'imagine les trous carrés/rectangulaires ! ), fraiser et tout le toutim, ce n'est carrément pas envisageable là où j'habite.
Houlàààà, dans quoi je m'engage moi...
La version présentée ici est en composants traversants, mais j'ai également réalisé le typon pour des composants de surface aux formats 1206, 0805, SOIC, etc. Avec la place que ça gagne, ce module pourrait même être intégré directement sur la carte principale sans modifier l'emplacement des commandes en face avant. J'imagine, en plus de pouvoir sélectionner quelle entrée est raccordée à telle sortie, disposer d'une fonction merge qui permettrait de mélanger les données de l'une de ces quatre entrées avec celle sélectionnée. Et ce, indépendamment pour chaque sortie.
Fonctionnement : je sélectionne une entrée "merge" qui s'appliquerait à toutes les sorties - mais pouvant aussi être désactivée au niveau de chacune d'elles -, et je sélectionne mon entrée "thru" individuellement, qui sera mélangée avec la "merge" globale. Une idée comme ça.
Je devrais faie un sondage pour demander quels pourraient être les besoins les plus courants en cette matière.
Reste qu'il me faut à présent trouver quelqu'un qui dispose d'un petit atelier et qui accepterait un deal avec moi pour la confection de ces boîtiers. Car percer (j'imagine les trous carrés/rectangulaires ! ), fraiser et tout le toutim, ce n'est carrément pas envisageable là où j'habite.
Houlàààà, dans quoi je m'engage moi...
Rémy M. (chimimic)
14203
Modérateur·trice thématique
Membre depuis 22 ans
6 Posté le 22/08/2023 à 10:34:16
Oui, une option reste une option, et la prévoir à l'avance ne peut pas faire trop de mal.
Il y a deux ans, j'ai développé une interface MIDI de ce genre, dotée de 6 entrées et 6 sorties pour quelqu'un qui ne souhaitait pas avoir les connecteurs DIN sur le PCB. J'ai laissé le demandeur se débrouiller pour le boîtier.
https://sonelec-musique.com/electronique_realisations_midi_processor_001.html
Il y a deux ans, j'ai développé une interface MIDI de ce genre, dotée de 6 entrées et 6 sorties pour quelqu'un qui ne souhaitait pas avoir les connecteurs DIN sur le PCB. J'ai laissé le demandeur se débrouiller pour le boîtier.
https://sonelec-musique.com/electronique_realisations_midi_processor_001.html
Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com
ElectroKarma
38
Nouvel·le AFfilié·e
Membre depuis 17 ans
7 Posté le 22/08/2023 à 15:00:09
Ah Sonelec c'est toi ?
Dire que j'ai quasiment toutes tes pages indexées sur mon disque dur. Une mine d'infos qui m'ont été de nombreuses fois très utiles !
J'aime de plus ce format de site sans javascript, tierse-partie, cdn et autres googleries à n'en plus finir. Sobre, efficace, un lien html qui pointe sur la ressource sans captcha ou je ne sais quoi.
Un grand merci pour tout ce taf
Dire que j'ai quasiment toutes tes pages indexées sur mon disque dur. Une mine d'infos qui m'ont été de nombreuses fois très utiles !
J'aime de plus ce format de site sans javascript, tierse-partie, cdn et autres googleries à n'en plus finir. Sobre, efficace, un lien html qui pointe sur la ressource sans captcha ou je ne sais quoi.
Un grand merci pour tout ce taf
Rémy M. (chimimic)
14203
Modérateur·trice thématique
Membre depuis 22 ans
8 Posté le 22/08/2023 à 15:44:54
Avec plaisir
Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com
ElectroKarma
38
Nouvel·le AFfilié·e
Membre depuis 17 ans
9 Posté le 22/08/2023 à 16:56:09
Les résistances de 5k6 et 270 ohms optimisées pour le 6N137 (incluses dans le schéma du bouzin ci-dessus), c'est de toi, pour exemple
voir : https://www.sonelec-musique.com/electronique_realisations_interfaces_midi.html
ça m'a fait gagner du temps et dissipé quelques doutes, c'est pas rien.
voir : https://www.sonelec-musique.com/electronique_realisations_interfaces_midi.html
ça m'a fait gagner du temps et dissipé quelques doutes, c'est pas rien.
Rémy M. (chimimic)
14203
Modérateur·trice thématique
Membre depuis 22 ans
10 Posté le 30/08/2023 à 11:40:48
Bonjour,
juste pour info : idée réalisation face avant avec un PCB épaisseur 1,6 mm (probablement assez solide pour du 1U, mais pas testé)
Coût de revient (frais de port inclus) : entre 25 € et 30 € TTC
juste pour info : idée réalisation face avant avec un PCB épaisseur 1,6 mm (probablement assez solide pour du 1U, mais pas testé)
Coût de revient (frais de port inclus) : entre 25 € et 30 € TTC
Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com
