Fais suite à l'offre de tutos sur un sujet d'annonce produit d'ubne marque connue.j'ouvre ce sujet pour ne pas polluer ledit sujet, car là c'est de la concurrence ultra déloyale, lol
.
Faisons mieux que ce qu'il ya dans le commerce, sans soudure ni tournevis (que du matos audio), et moins cher, pour niveau ligne, et en stereo en plus !
J'ai mis le tuto ici
https://spacef-devices.com/tuto-spring-reverb-diy-sans-soudure/
Vous trouverez tout ce que j'ai appris récement pour avoir des Spring en Aux , sur sortie casque, mais aussi sur sorties Ligne !
+ à la fin le matos choisi, le budget, comparatif avec matos neuf, extraits audio et tutos vidéos.
IMPORTANT: la double DI Klark Technic n'est pas arrivée, donc cette info est "en attente de test"....
Commentaires et corrections techniques bienvenues...
.Faisons mieux que ce qu'il ya dans le commerce, sans soudure ni tournevis (que du matos audio), et moins cher, pour niveau ligne, et en stereo en plus !
J'ai mis le tuto ici
https://spacef-devices.com/tuto-spring-reverb-diy-sans-soudure/
Vous trouverez tout ce que j'ai appris récement pour avoir des Spring en Aux , sur sortie casque, mais aussi sur sorties Ligne !
+ à la fin le matos choisi, le budget, comparatif avec matos neuf, extraits audio et tutos vidéos.
IMPORTANT: la double DI Klark Technic n'est pas arrivée, donc cette info est "en attente de test"....
Commentaires et corrections techniques bienvenues...
> plouginz: https://spacef-devices.com
> misuk YouTube mdti_music
> Badassinée https://mdtimedia.com
> Kontrolz https://midipoti.com/
[ Dernière édition du message le 04/02/2024 à 12:48:56 ]
- 1
- 2
coldwave
927
Posteur·euse AFfolé·e
Membre depuis 5 ans
coldwave
927
Posteur·euse AFfolé·e
Membre depuis 5 ans
TC Hotrod
7352
Je poste, donc je suis
Membre depuis 12 ans
@ coldwave :
Demande à un modérateur de déplacer ton topic dans le forum "Les Mains Dans Le Cambouis".
Il y sera mieux à sa place et plus mongtemps visible. Dans le cas présent, il va rapidement disparaitre au milieu des autres threads.
Demande à un modérateur de déplacer ton topic dans le forum "Les Mains Dans Le Cambouis".
Il y sera mieux à sa place et plus mongtemps visible. Dans le cas présent, il va rapidement disparaitre au milieu des autres threads.
coldwave
927
Posteur·euse AFfolé·e
Membre depuis 5 ans
coldwave
927
Posteur·euse AFfolé·e
Membre depuis 5 ans
lescribe37
379
Posteur·euse AFfamé·e
Membre depuis 15 ans
coldwave
927
Posteur·euse AFfolé·e
Membre depuis 5 ans
De rien
Arrivant au bout de mon obsession, et en attendant la DI Harley benton,
J'ai enregistré 3 mp3 pour vous faire écouter, j'essaye de les poster ici (sinon elles sont en bas de page du tuto).
Dommage qu'on a pas une behringer pour comparer, lol
On peut noter que, dans ma carte son (DSP), je dois mettre les retour de reverb à +12 dB (avec les gain du HiZ sur la façade de la carte à 12/14h environ). Ce n'est pas forcement pareil sur toutes les cartes sons.
Aussi, pas d'égaliseurs (alors que sur les TAD, je couperais volontier les basses (genre rien en dessous de 200 Hz), et ferais une petite pointe hi-medium quelque part, ce qui dépend de chaque morceau bien sur). MAIS, sur la petite table de mixage qui me sert à convertir le signal, je coupe les basses (80Hz au minimum, voir la photo sur la page du tuto), sinon il ya trop de basses à mon goût.
Surfy bear - surfy pan accutronics (env 42.5 cm et 2 ressorts) - potard "Tone" à 12h (neutre) - retour sur entrée ligne en TS (via un patch bay) - via la Mooer Radar en BYPASS.
TAD 8BB - 23.5 cm et 3 ressorts - (retour sur HiZ)
TAD9BB 42.5 cm et 3 ressorts (retour en HiZ)
à suivre
Arrivant au bout de mon obsession, et en attendant la DI Harley benton,
J'ai enregistré 3 mp3 pour vous faire écouter, j'essaye de les poster ici (sinon elles sont en bas de page du tuto).
Dommage qu'on a pas une behringer pour comparer, lol
On peut noter que, dans ma carte son (DSP), je dois mettre les retour de reverb à +12 dB (avec les gain du HiZ sur la façade de la carte à 12/14h environ). Ce n'est pas forcement pareil sur toutes les cartes sons.
Aussi, pas d'égaliseurs (alors que sur les TAD, je couperais volontier les basses (genre rien en dessous de 200 Hz), et ferais une petite pointe hi-medium quelque part, ce qui dépend de chaque morceau bien sur). MAIS, sur la petite table de mixage qui me sert à convertir le signal, je coupe les basses (80Hz au minimum, voir la photo sur la page du tuto), sinon il ya trop de basses à mon goût.
Surfy bear - surfy pan accutronics (env 42.5 cm et 2 ressorts) - potard "Tone" à 12h (neutre) - retour sur entrée ligne en TS (via un patch bay) - via la Mooer Radar en BYPASS.
00:0000:00
TAD 8BB - 23.5 cm et 3 ressorts - (retour sur HiZ)
00:0000:00
TAD9BB 42.5 cm et 3 ressorts (retour en HiZ)
00:0000:00
à suivre
> plouginz: https://spacef-devices.com
> misuk YouTube mdti_music
> Badassinée https://mdtimedia.com
> Kontrolz https://midipoti.com/
[ Dernière édition du message le 08/02/2024 à 23:41:01 ]
coldwave
927
Posteur·euse AFfolé·e
Membre depuis 5 ans
coldwave
927
Posteur·euse AFfolé·e
Membre depuis 5 ans
Salut !
Je poste la photo de mon setup final.
J'ai rajouté 7.90€ pour une planchette de 60+12 cm de chez Lee-Roy Merline, pour la grande spring.
Donc on a au final
1/ ligne vers table de mix
2/ sortie casque de la table vers RCA des reverbes
3/ Sortie RCA des reverbes vers Jack TS sur DI

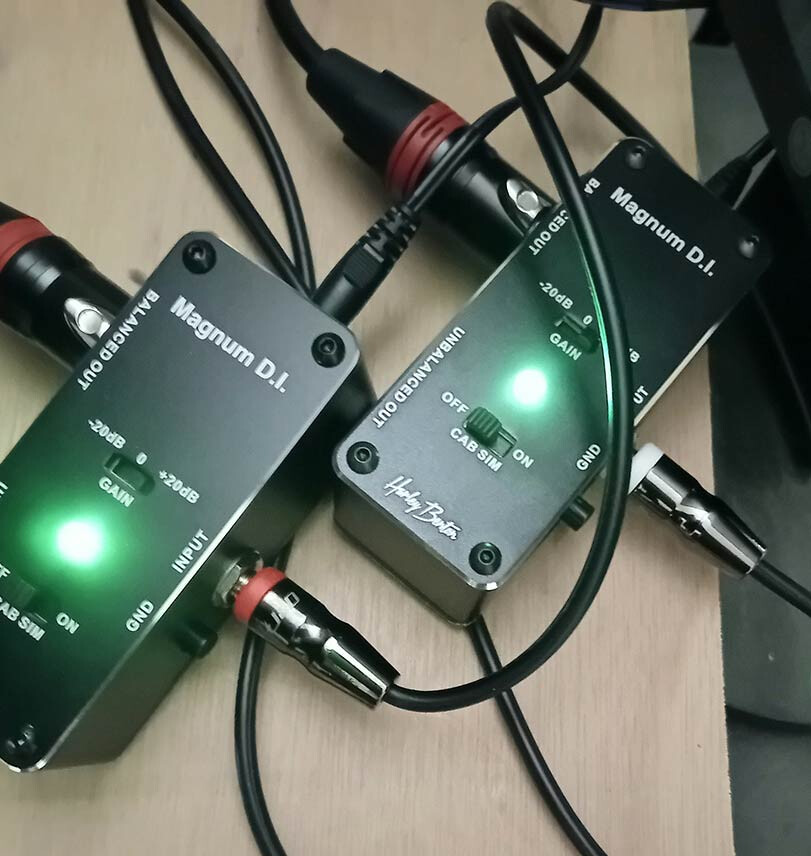

4/ DI active Harley benton: input: Jack TS, sortie XLR vers jack TRS (vers carte-son/convertisseur ADDA/patch bay etc).
Recalcul de mon budget :
================
Table 40 €
Reverb 8BB: 30 €
Reverb 9BB: 40 €
Harley Benton DI : 2 x 20 €
Alim Thomann: 1 x 10
================
160 €
ou 170€ avec 2 alimentation pour les harley benton.
Hors frais de livraison des reverb (18.50 DHL) et de cables (si besoin).
J'ai pu trouver mon bonheur sur Amazon au niveau cables divers et variés (stéreo vers RCA, RCA vers jack TS.. , envrion 15/20€ de cables).
Je poste la photo de mon setup final.
J'ai rajouté 7.90€ pour une planchette de 60+12 cm de chez Lee-Roy Merline, pour la grande spring.
Donc on a au final
1/ ligne vers table de mix
2/ sortie casque de la table vers RCA des reverbes
3/ Sortie RCA des reverbes vers Jack TS sur DI
4/ DI active Harley benton: input: Jack TS, sortie XLR vers jack TRS (vers carte-son/convertisseur ADDA/patch bay etc).
Récap des impédances les plus adaptées au home studiste:
- entrées spring 150/200 ohm: compatibles avec sorties casques carte son et table de mixage, et avec les amplis casques
- sorties springs : 500/600 ohms = vers des entrées micro (MAIS besoin de cables RCA mono vers XLR mono)
- sorties spring: 2250/2600 ohms = vers des entrées HiZ (généralement amplifiées) ou un convertisseur HiZ vers Ligne.
Recalcul de mon budget :
================
Table 40 €
Reverb 8BB: 30 €
Reverb 9BB: 40 €
Harley Benton DI : 2 x 20 €
Alim Thomann: 1 x 10
================
160 €
ou 170€ avec 2 alimentation pour les harley benton.
Hors frais de livraison des reverb (18.50 DHL) et de cables (si besoin).
J'ai pu trouver mon bonheur sur Amazon au niveau cables divers et variés (stéreo vers RCA, RCA vers jack TS.. , envrion 15/20€ de cables).
