Réparation reverbe AKG BX5

7 réponses
4 participants
260 vues
4 followers

ToMaDubato

Nouvel·le AFfilié·e

Membre depuis 11 ans

Sujet de la discussion Posté le 25/04/2024 à 17:12:30

Help ! En-panne / Out of order !

AKG BX-5 Spring reverb

Une spring reverb 2 canaux, "stereo" Un cannal ne fonctionne pas. (quasi pas de signal). Un technicien nous dit : une des bobines du ressort serai morte.
(ressort spécial en 4 parties, montées en forme de "X").
La dernière personne qui a bosser dessus nous dit de changer le boitier spring. Mais par quoi ? Par quel modèle ? Voila un peut où nous en sommes.

A spring reverb 2 channels, "stereo" A channel does not work. (almost no signal). A technician tells : one of the coils of the spring will be dead (special spring in 4 parts, mounted in the shape of "X"). The last person who worked on it tells to change the spring unit. But by what? By which model?

michel.29

3324

Squatteur·euse d’AF

Membre depuis 16 ans

2 Posté le 26/04/2024 à 00:59:13

possible d'avoir des photos de la réverb avec ses ressorts et les transducteurs ?

possible qu'un enroulement soit coupé
mais corrodé ?
fil cassé ?

vu des photos sur AF à la page dédiée
https://fr.audiofanzine.com/reverb/akg/BX5/medias/photos/#id:2367844
pas des plus simples ce tank
et sûrement l'élément le plus coûteux

Rémy M. (chimimic)

14237

Modérateur·trice thématique

Membre depuis 22 ans

3 Posté le 26/04/2024 à 07:20:13

Je n'avais pas encore vu un modèle aussi évolué de ligne à retard à ressort.
Belle bête...

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

ToMaDubato

Nouvel·le AFfilié·e

Membre depuis 11 ans

4 Posté le 27/04/2024 à 17:01:51

Citation de michel.29 :

possible d'avoir des photos de la réverb avec ses ressorts et les transducteurs ?

possible qu'un enroulement soit coupé
mais corrodé ?
fil cassé ?

vu des photos sur AF à la page dédiée
https://fr.audiofanzine.com/reverb/akg/BX5/medias/photos/#id:2367844
pas des plus simples ce tank
et sûrement l'élément le plus coûteux

https://

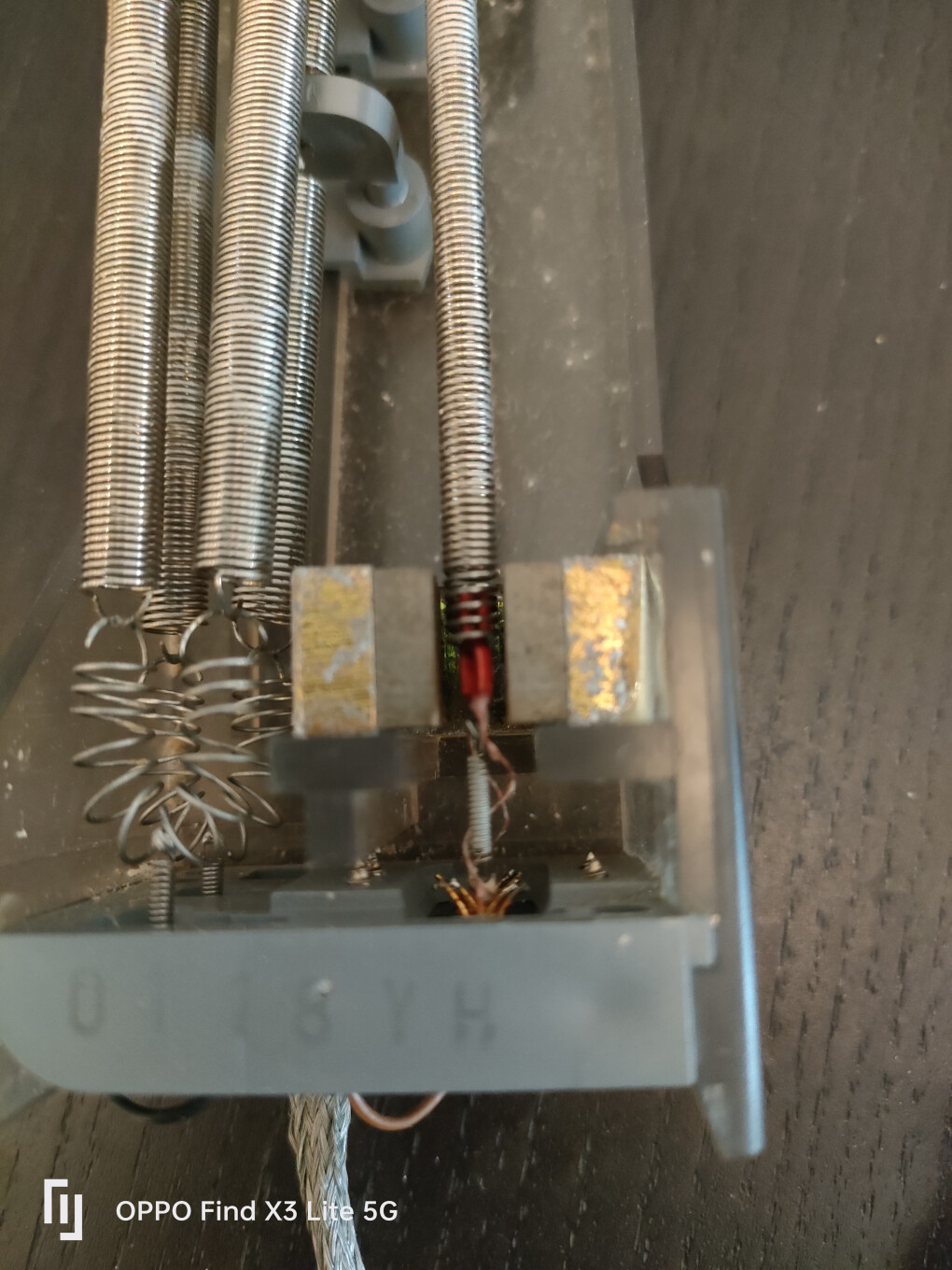

J'ai tout tester a nouveau le problème vient du tank de reverbe, une des 2 enroulement est coupé et impossible de trouver une pièce de remplacement

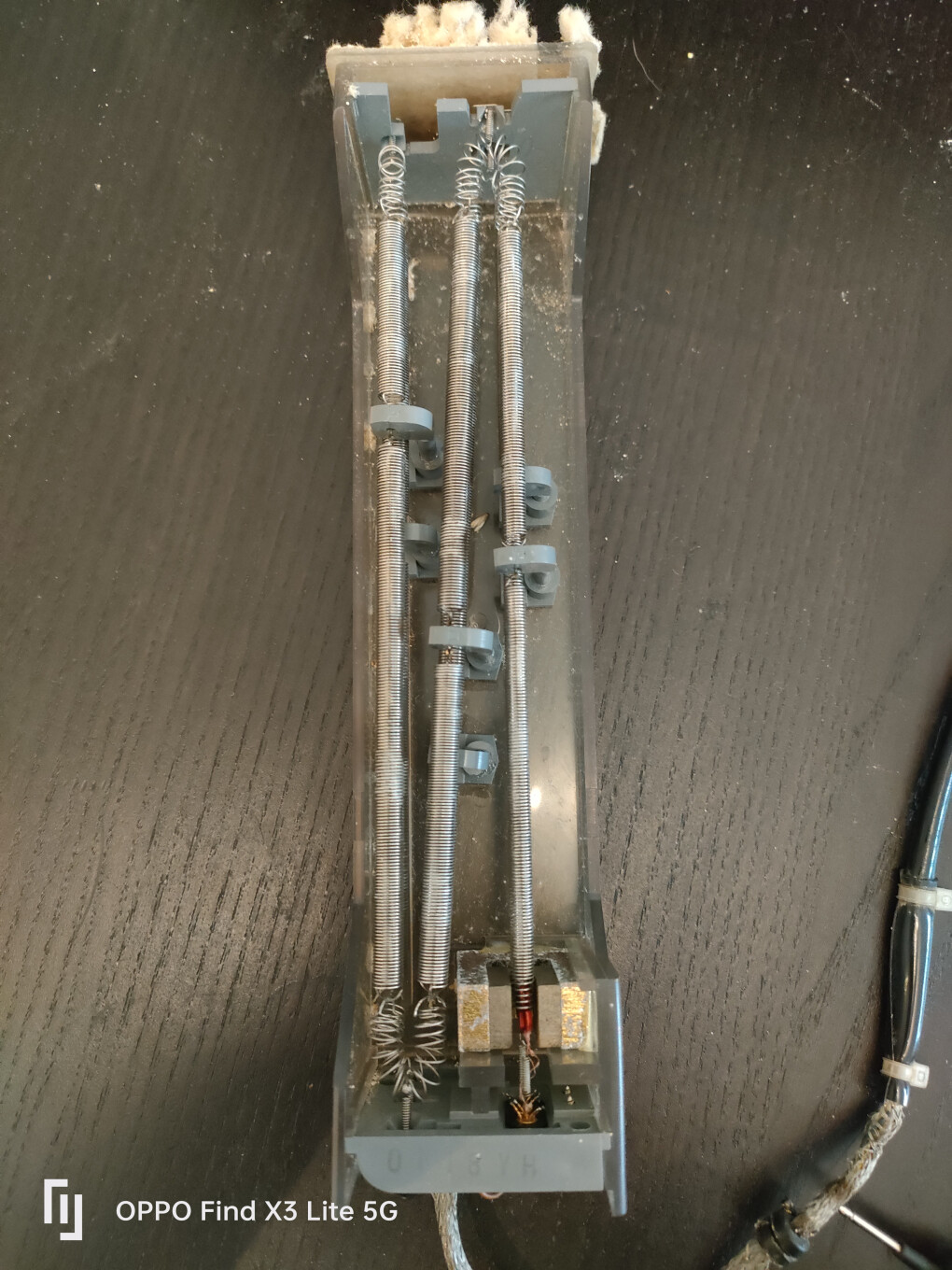

Tank

[ Dernière édition du message le 27/04/2024 à 17:03:41 ]

ToMaDubato

Nouvel·le AFfilié·e

Membre depuis 11 ans

5 Posté le 27/04/2024 à 17:04:51

Visuellement tout est bon mais ah multimètre j'ai un des enroulement qui n'a pas de continuité

ToMaDubato

Nouvel·le AFfilié·e

Membre depuis 11 ans

6 Posté le 27/04/2024 à 17:06:34

J'ai suivi la procédure de diagnostique du manuel et le problème est bien la. Pièce d'origine introuvable, je sais pas par quoi le remplacer. Et la machine vaut 1600euro d'occasion

michel.29

3324

Squatteur·euse d’AF

Membre depuis 16 ans

7 Posté le 28/04/2024 à 23:23:30

problématique
le tank semble équipé de transducteurs à bobines mobiles bien moins accessibles que ceux d'un classique tank Accutronics d'ampli-guitare

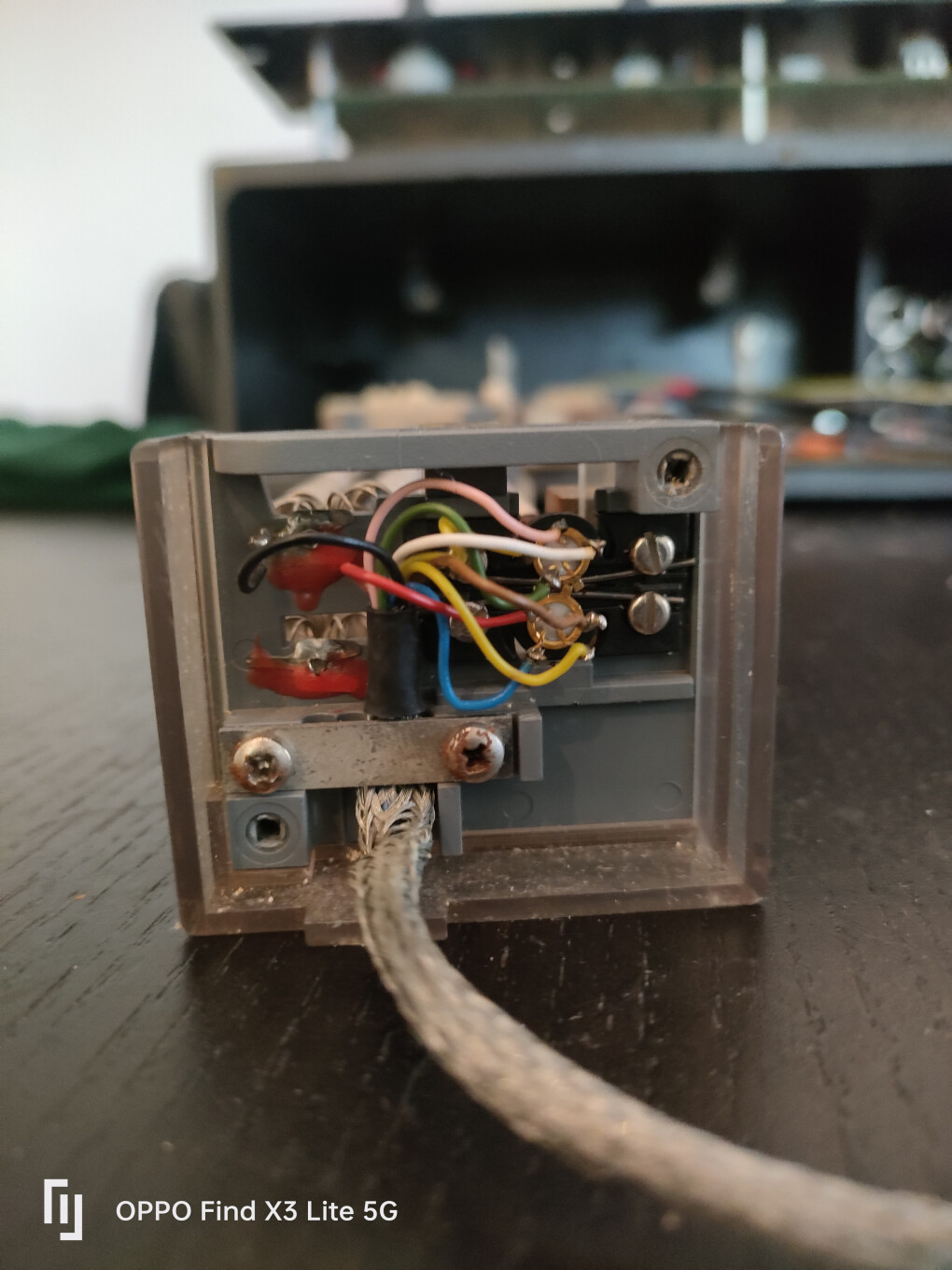

la photo du bout pose question
il y aurait 2 transistors ?
ou ce sont des "traversées isolées" utilisés comme point d'accroche par AKG ?

Mups

Nouvel·le AFfilié·e

Membre depuis 22 ans

8 Posté le 03/05/2024 à 13:49:11

J'ai une BX25 avec plusieurs capteurs coupés, je viens d'envoyer un message à ce réparateur allemand...
http://audio-repair-berlin.de/audio-repair-berlin-de_19_akg_bx_20-repair_en-gb.html
