Récupération d'un Quasimidi Sirius
#1

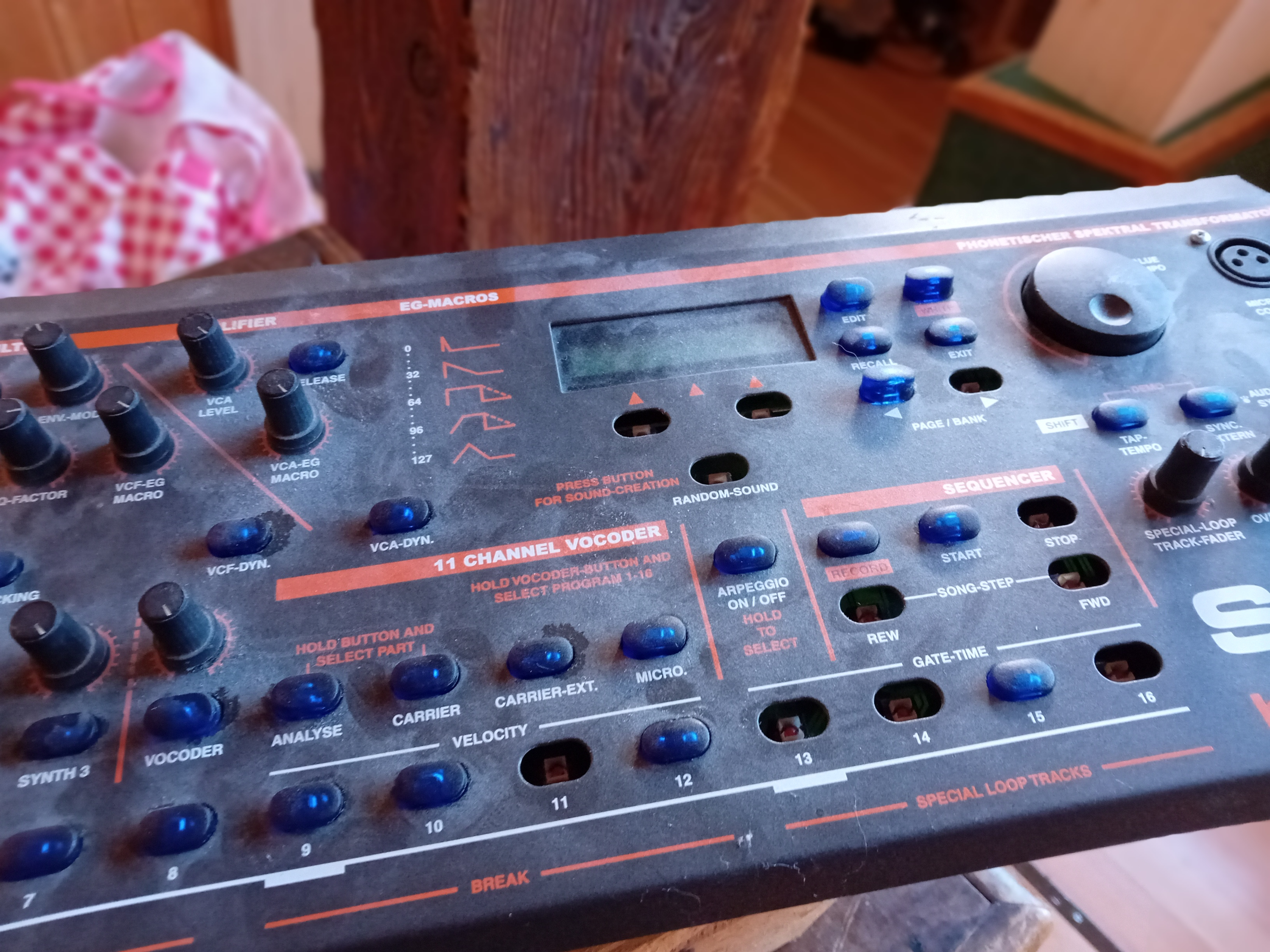

Ben voilà, j'ai récupérer l'épave d'un Quasimidi Sirius. Manifestement, il a souffert. Difficile de dire dans quelle circonstances. Un conjoint ou un voisin mécontent du bruit, un musicien mécontent de la machine, allons savoir. Je vais tâcher de voir ou cette machine en est. Ce que je sais déjà est qu'il manque une nappe 26 pin, ce qui ne devrait pas poser de problème, un interrupteur pour l'alimentation. L'alimentation externe était dans le capot directement reliée a à la carte ?!? Quelques images histoire de voir les données du problème. Je vous tiens au jus, mais ça va être chaud. D'abord trouver la nappe qui manque, souffler la poussière brancher et voir s'il fait Bip.

signaler
#2
Effectivement il a bien morflé :8O:
As-tu pu avancer sur ce chantier ?

La vraie virtuosité, ce n'est pas plein de notes dans tous les sens, mais plein de sens dans toutes les notes

signaler
#3
Alors oui !

1)J'ai redressé la tôlerie,

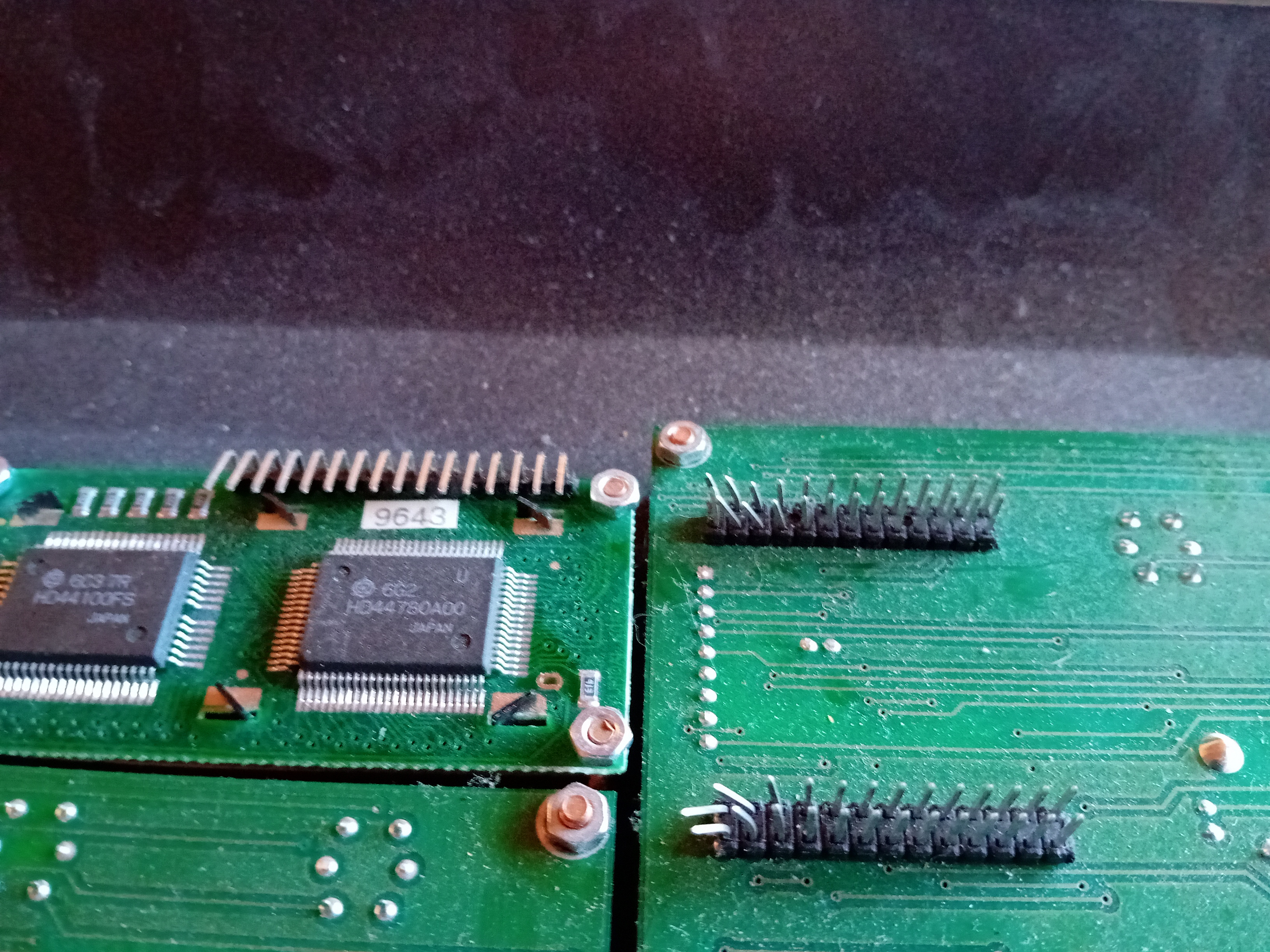

2) changé les connecteurs nappes (un manquait donc j'ai tout changé)

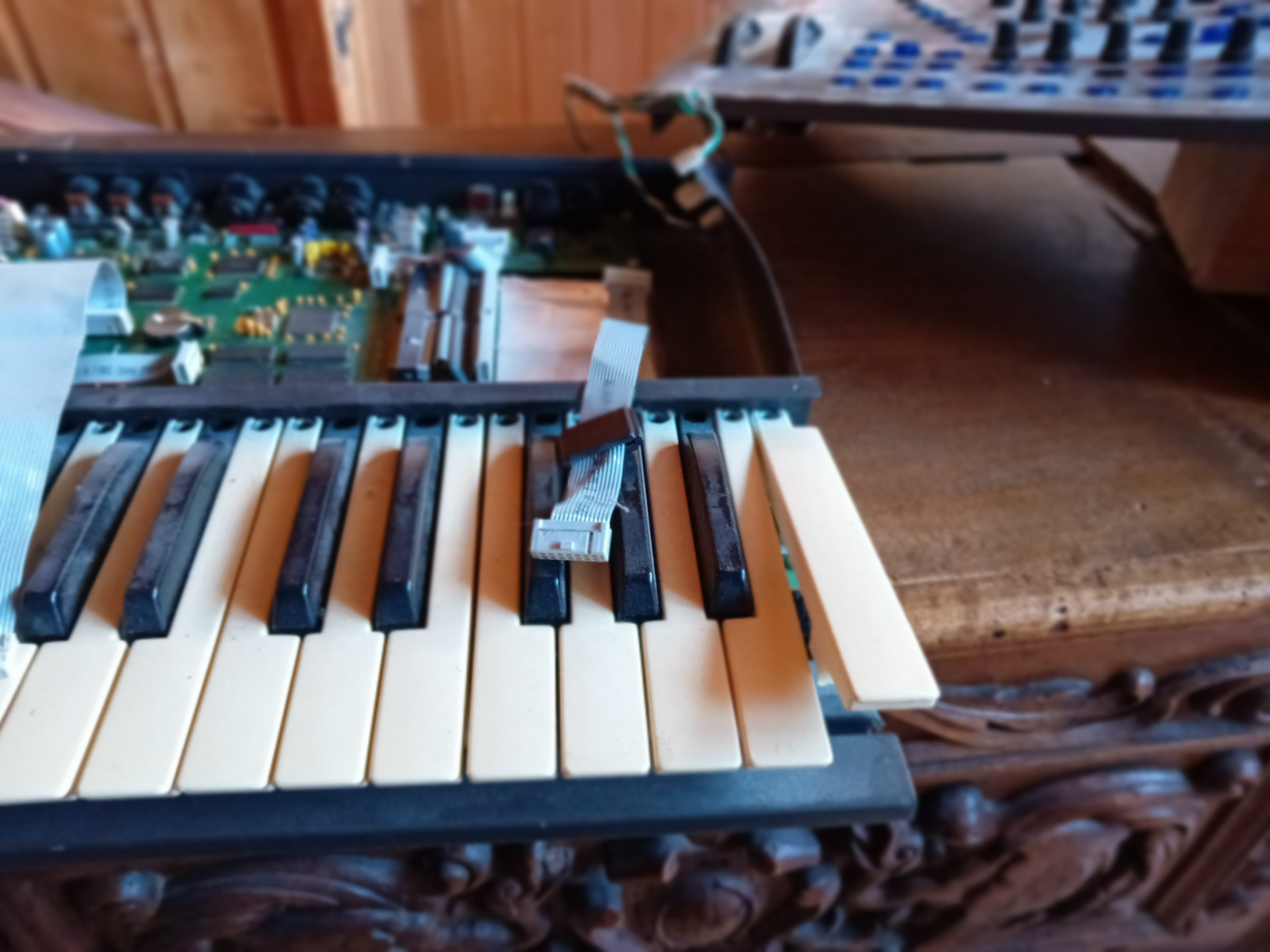

3) réparation de la touche du clavier, le DO supérieur.
4) nettoyage
5) mise sous tension et il a l'air de tourner normalement. La pile doit être bonne. Mais je la changerais tout de même.
6) il faut que je retrouve un interrupteur d'alimentation. L'original est mort. Faux, je viens de le démonter et c'est le connecteur 10.5 V qui a perdu le pin du milieu.

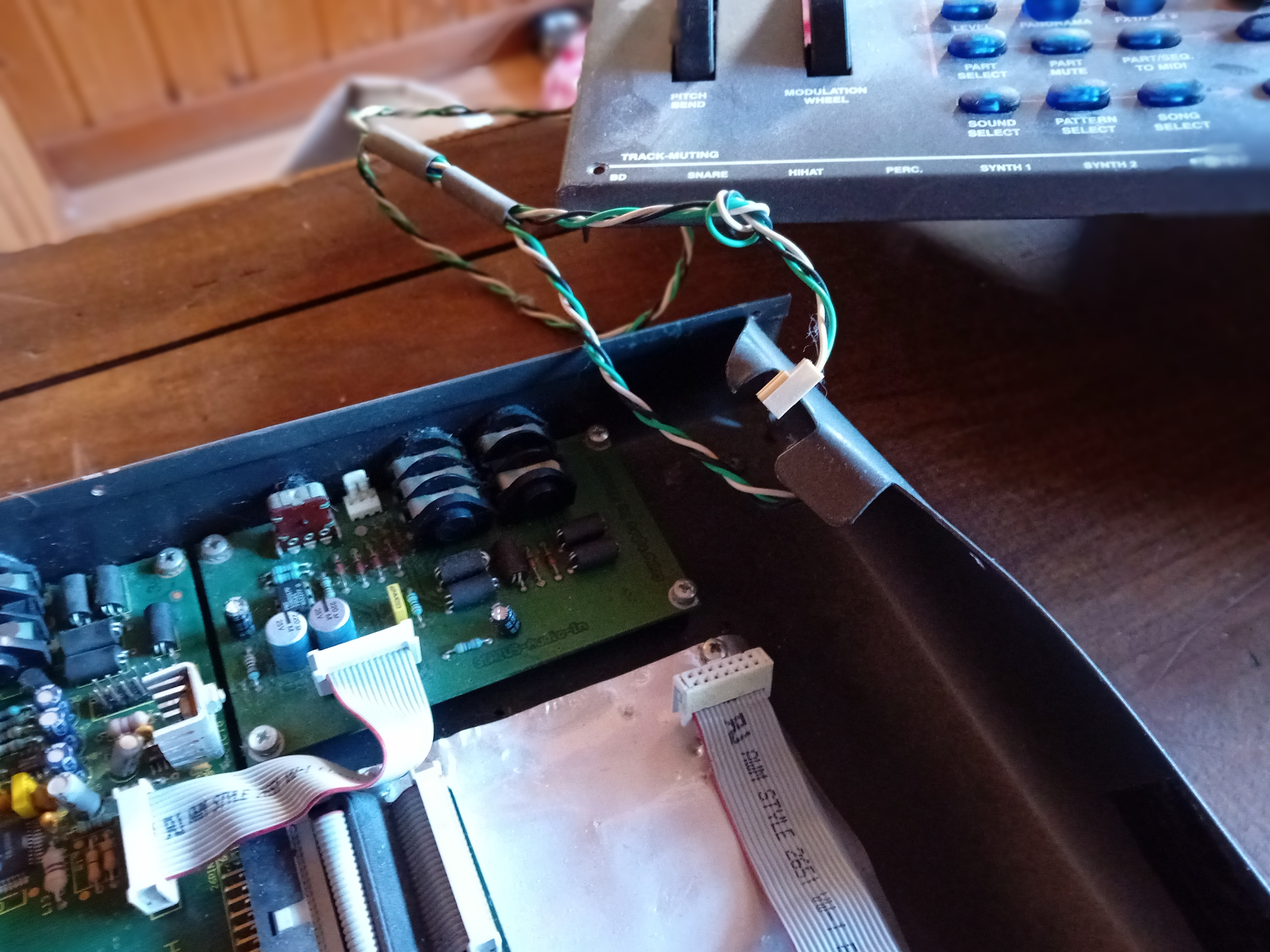

7) il me reste à ressouder l'entrés micro du vocoder.
Et enfin remonter le tout et tester toutes les fonctionalités
signaler
#4

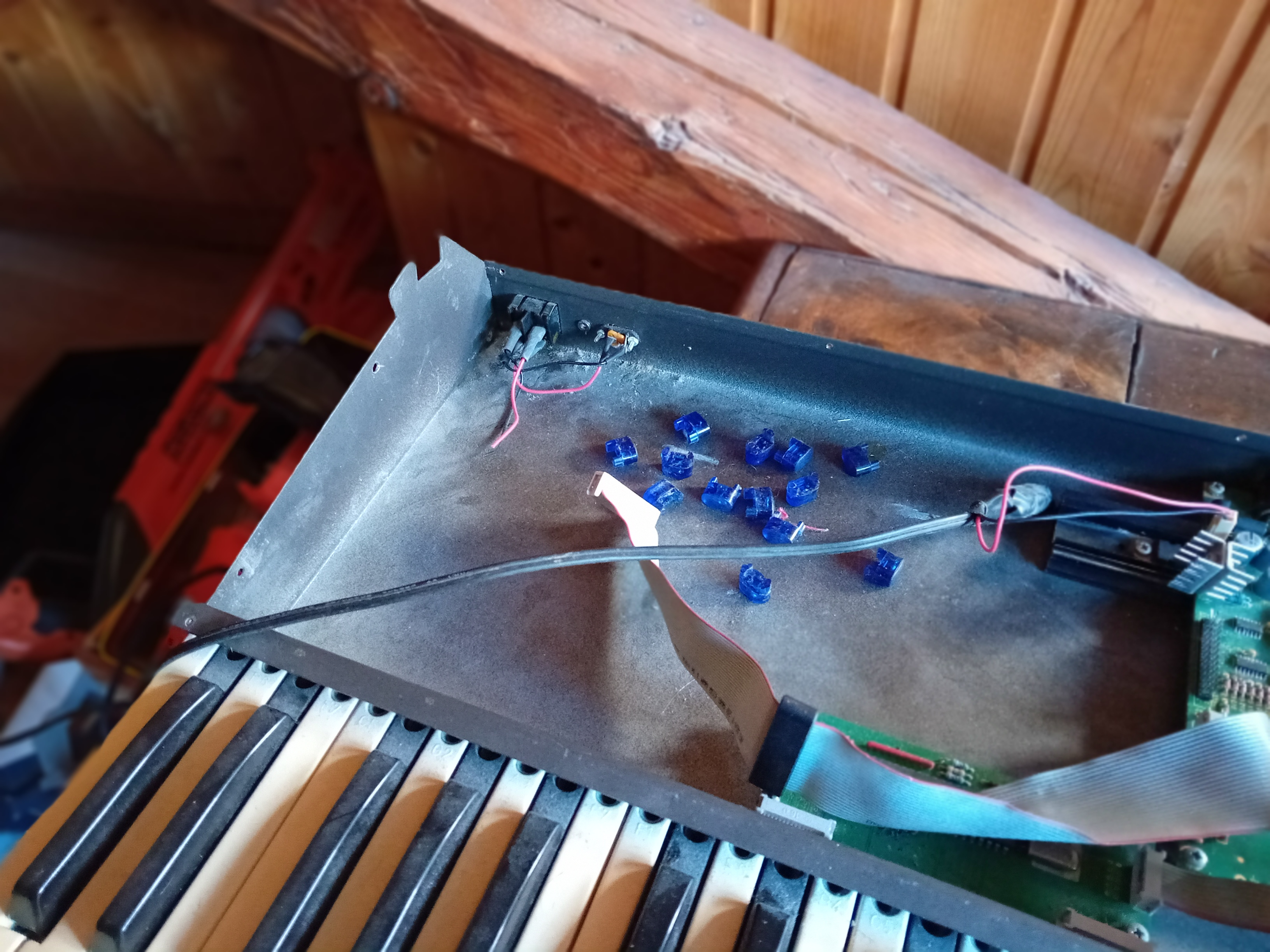

Tous les capuchons de pot et bouton poussoir étaient dedans.
Le bloc d'alimentation est ok aussi.- Heureusement parce que c'est du 10.5 Volts. Je ne saurais pas ou trouver cette tension aujourd'hui. 10,5 V, drôle d'idée.

signaler
#5
Je vais peut-être aussi ajouter deux mini-jack 3,5 pour la sortie audio afin de pouvoir le passer dans mon système synthé-analo. Je vais y réfléchir.
