Dépannage Jeux de Lumière J.COLLYNS Compact m4

GEGETAMTAMSIGMA

64

Posteur·euse AFfranchi·e

Membre depuis 13 ans

02 Janvier 2026 à 13:33

#1

Bonjour, Suite à une surchauffe mon jeux de lumière COLLYNS Compact m4 est partiellement en panne.
Après ouverture de l'appareil j'ai constaté que 4 condensateurs 0,1uf (400w/220v)CT1 & 1 condo 0,22 uf PME 261KC CUB sont fondus.
Merci de bien vouloir m'indiquer ou puis-je trouver ces composants anciens car le modèle Collyns est très ancien (1990)

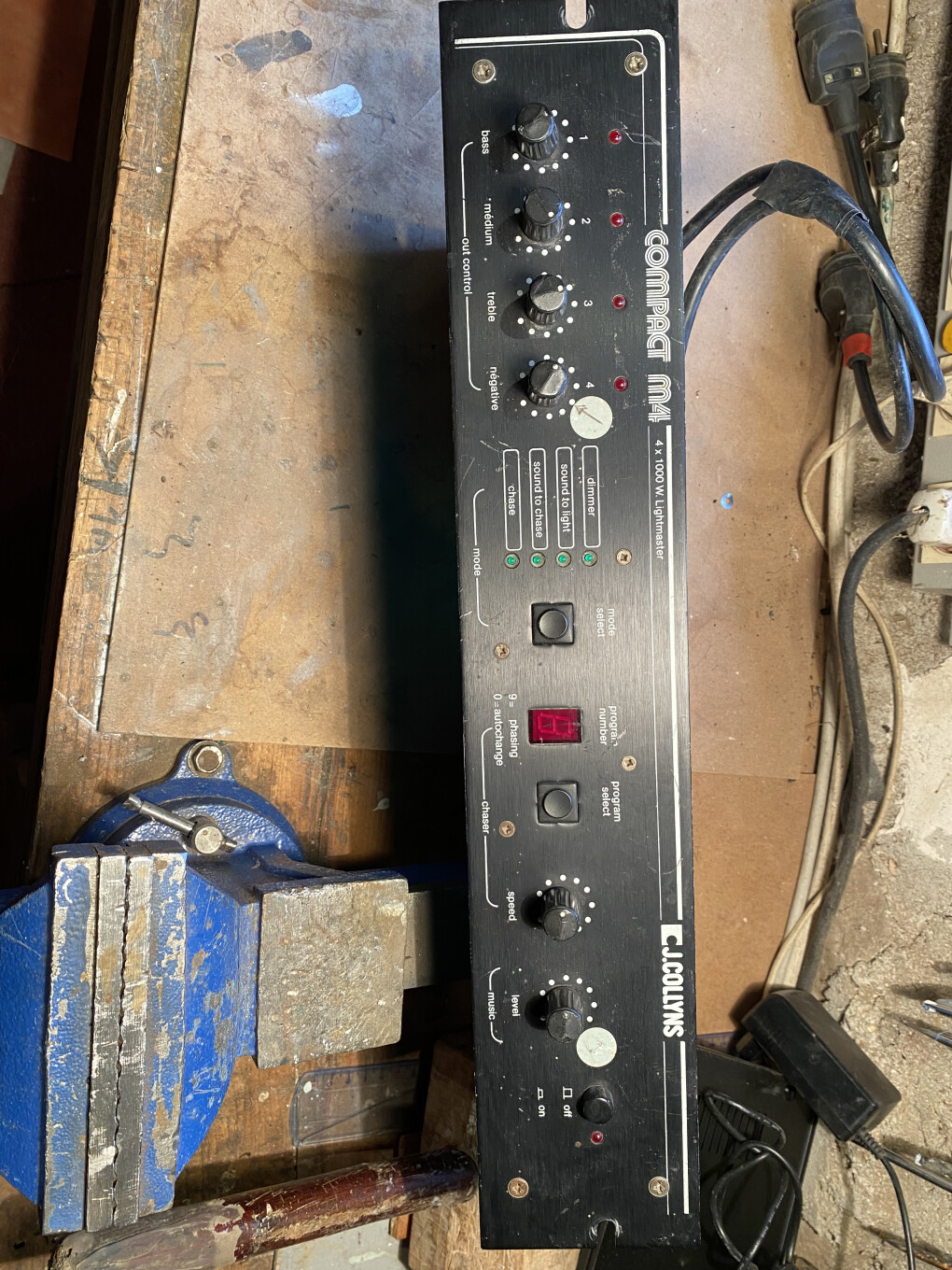

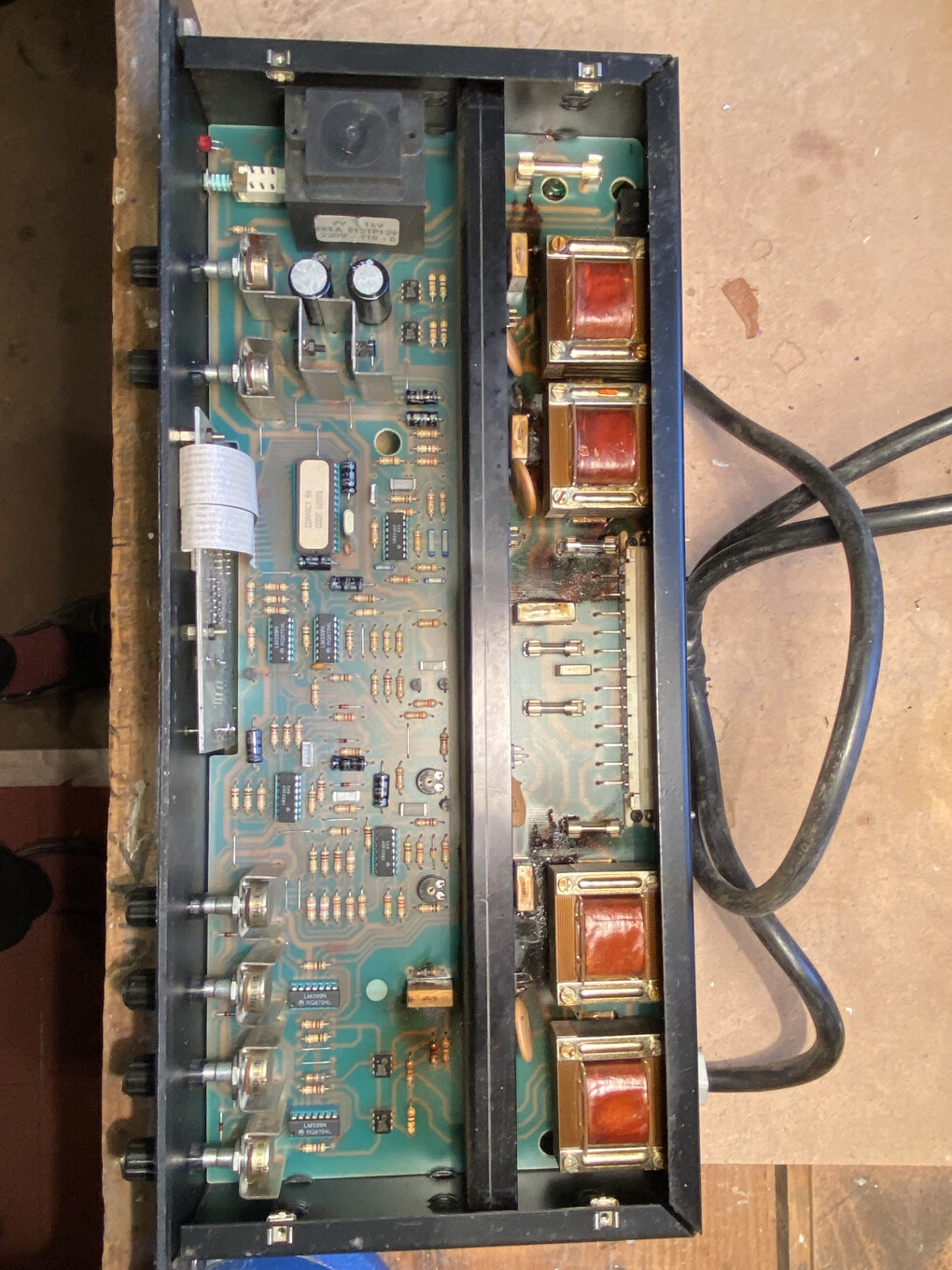

Ci-joint des photos du circuit et de l'appareil.
Cordialement
GégéBoum

boum

sauce

1264

AFicionado·a

Membre depuis 23 ans

02 Janvier 2026 à 14:05

#2

Bonjour,

Ça ressemble à des condensateurs RIFA il faut cherche du côté de la marque KEMET si tu veux les même.

Tu peux faire une photo des condensateurs et de leur marquage ?

GEGETAMTAMSIGMA

64

Posteur·euse AFfranchi·e

Membre depuis 13 ans

02 Janvier 2026 à 15:23

#3

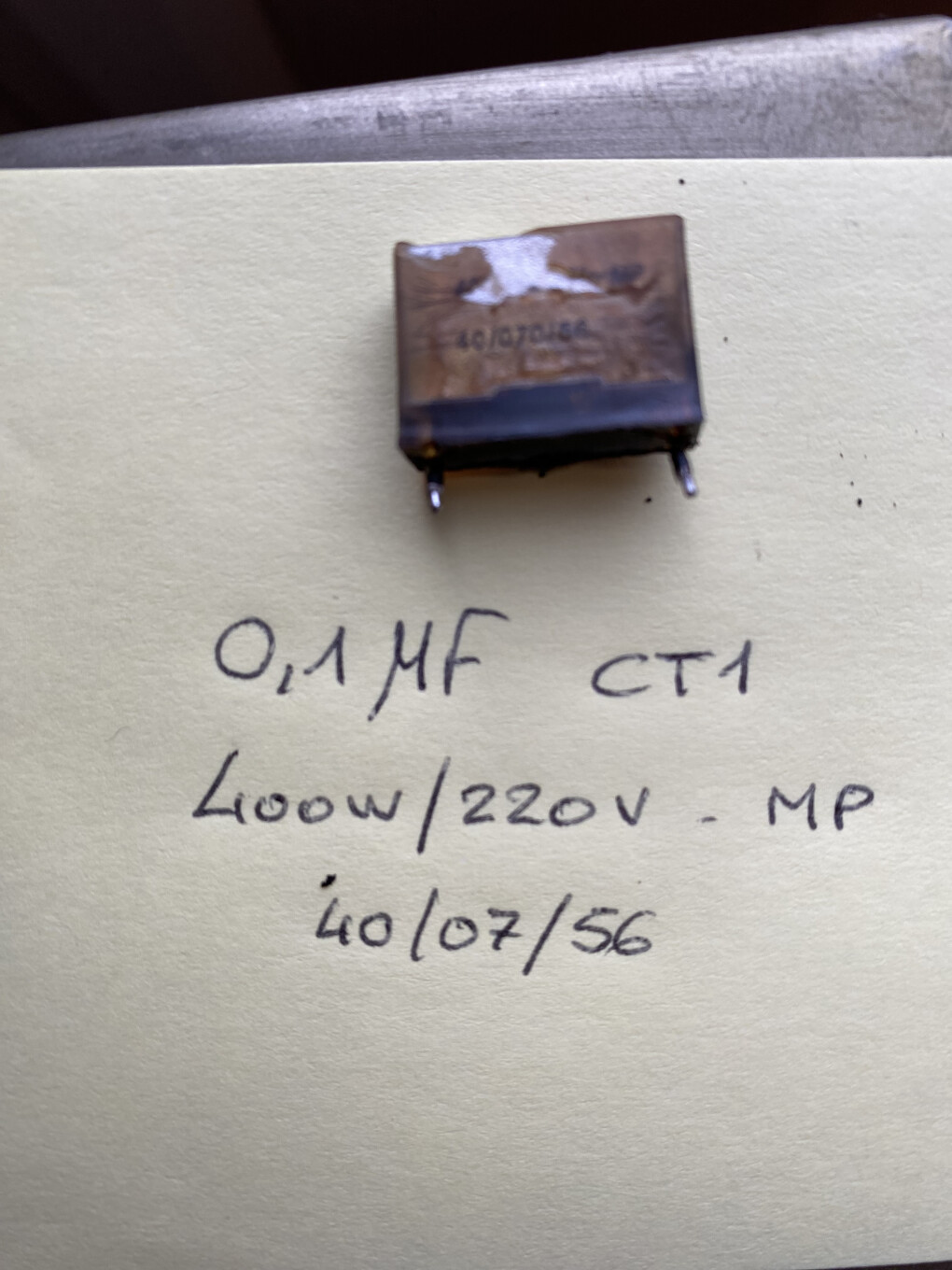

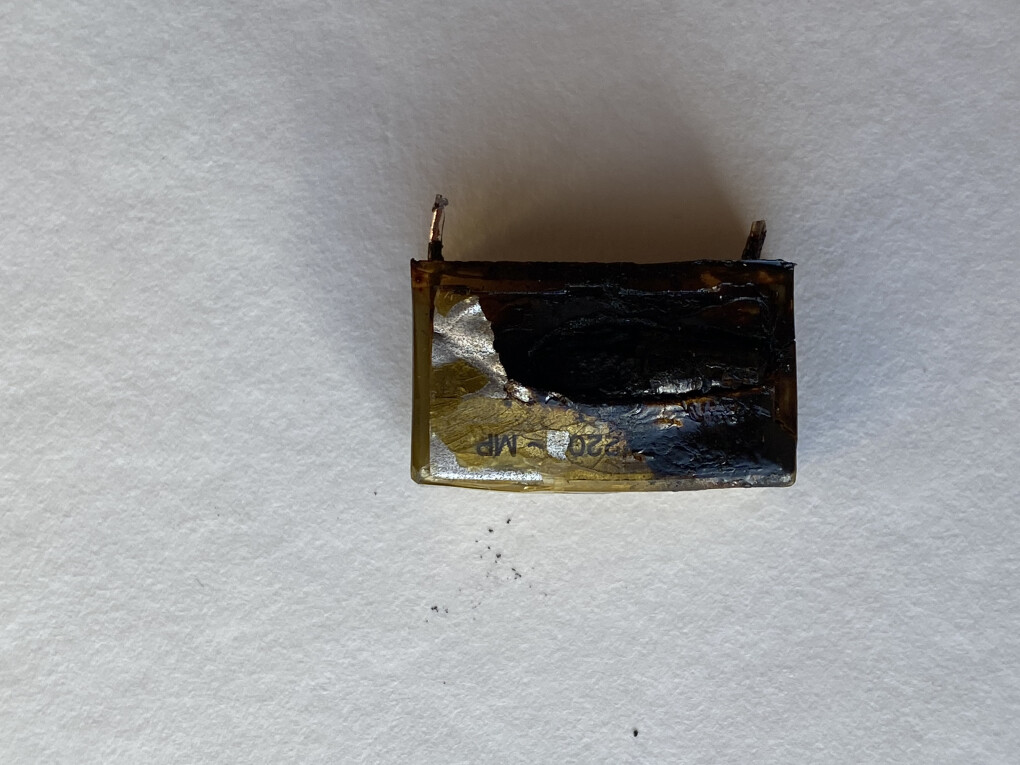

Je ne trouve pas la marque ! Voici la photo avec les références trouvées sur les 3 autres. merci

sauce

1264

AFicionado·a

Membre depuis 23 ans

02 Janvier 2026 à 15:54

#4

Pour le 0.1uF

https://www.mouser.fr/ProductDetail/KEMET/PME261JC6100KR30?qs=s4t14sB06yT5kO9MaExY8w%3D%3D&srsltid=AfmBOoo9ptCLn1E9iAKsUC6rZ7JlWYTZ96ZAd3FbvHAhiSArI8ldtXj_

GEGETAMTAMSIGMA

64

Posteur·euse AFfranchi·e

Membre depuis 13 ans

02 Janvier 2026 à 20:06

#5

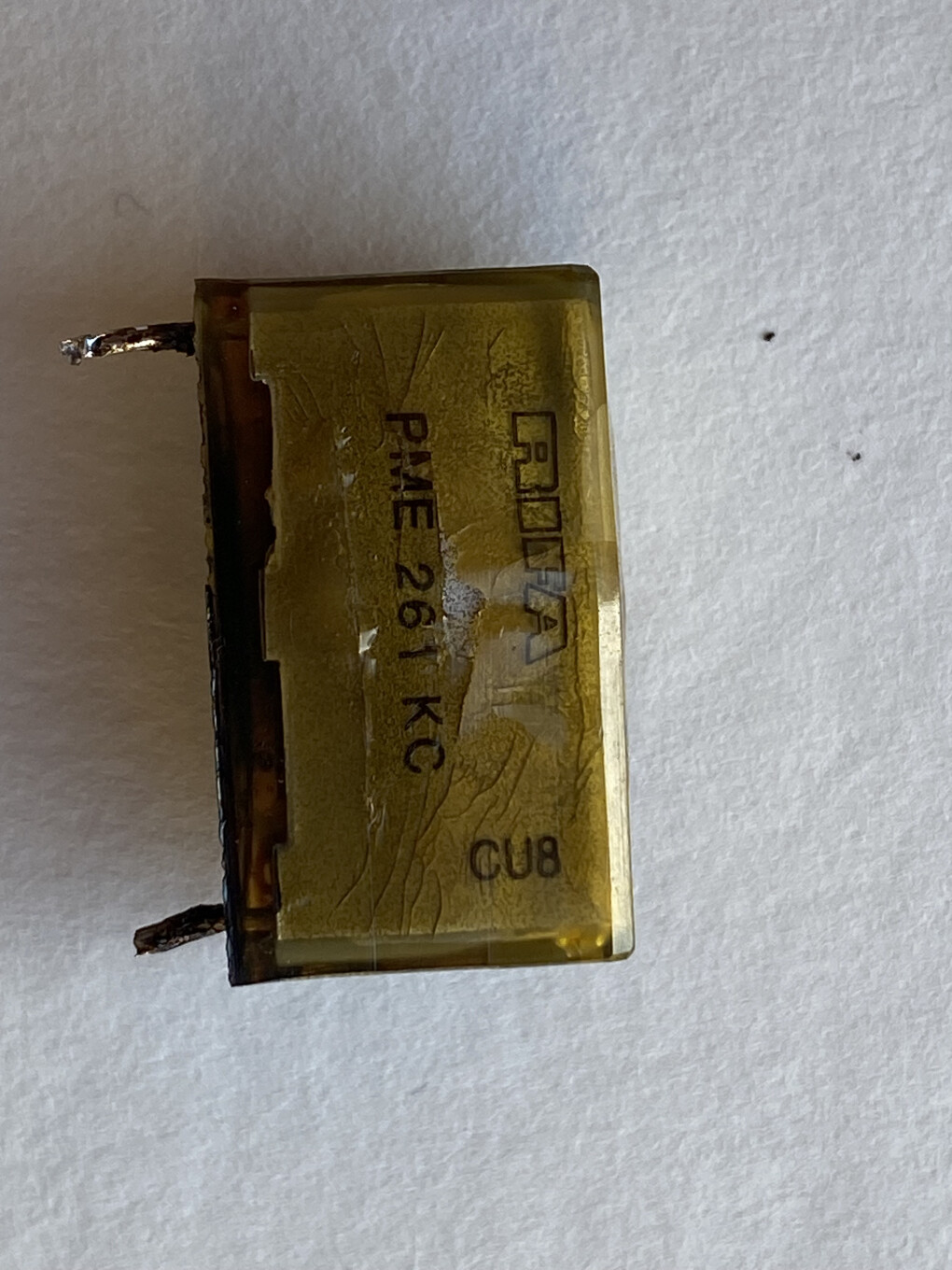

Merci ! Pour le condo 0,22 uf , ci-joint la photo.
Quel modèle conviendrait svp Merci.

sauce

1264

AFicionado·a

Membre depuis 23 ans

02 Janvier 2026 à 20:31

#6

Il faudrait que j'arrive à voir la série sous le nom RIFA qui commence en PM..

sauce

1264

AFicionado·a

Membre depuis 23 ans

02 Janvier 2026 à 20:34

#7

Pareil pour le 0.1uF il faudrait la série PM... pour vraiment confirmer mon lien plus haut.

GEGETAMTAMSIGMA

64

Posteur·euse AFfranchi·e

Membre depuis 13 ans

02 Janvier 2026 à 21:01

#8

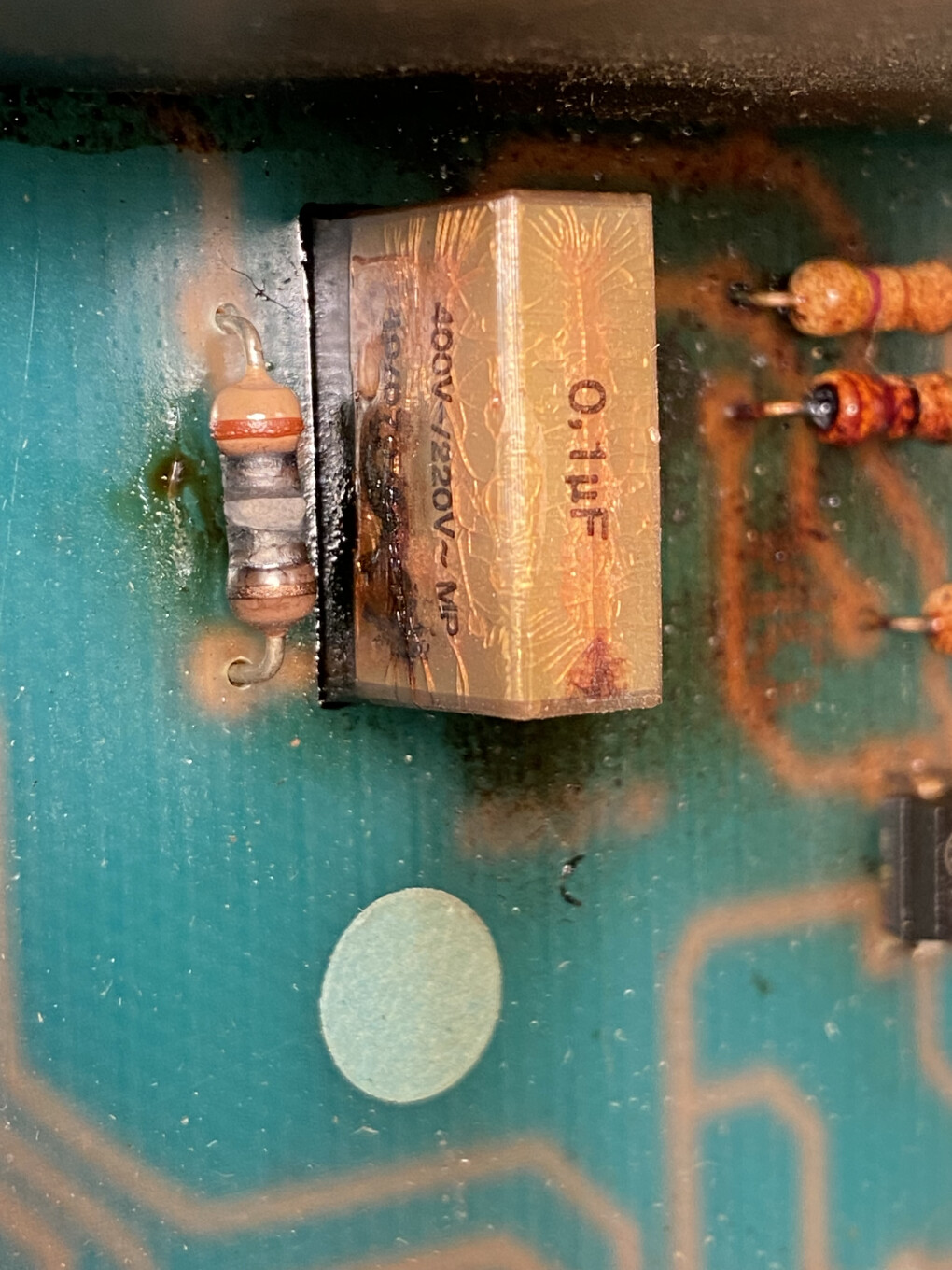

Ci-joint une autre photo du condo O,1 uf - sur les 4 fondus on trouve également les références : CT 1 & KB et la marque RIFA se devine !
Pensez-vous que les resistances qui sont a proximité des condo soit HS ?

sauce

1264

AFicionado·a

Membre depuis 23 ans

02 Janvier 2026 à 21:10

#9

C'est surtout l'autre côté qu'il faut le série en PM.. sous la marque RIFA.

GEGETAMTAMSIGMA

64

Posteur·euse AFfranchi·e

Membre depuis 13 ans

02 Janvier 2026 à 23:28

#10

On aperçoit : 40/07/56 sous RIFA

sauce

1264

AFicionado·a

Membre depuis 23 ans

03 Janvier 2026 à 07:53

#11

Sur la photo du 0.22 on distingue le texte PM... Il faudrait arriver à faire une photo plus nette.

Pareil sur le 0.1 il doit y avoir autre chose d'écrit.

Pour les résistances en effet il y en a de pas très jolies faut les mesurer au multimètre et s'il y a des valeurs cohérentes elles doivent être encore bonnes.

GEGETAMTAMSIGMA

64

Posteur·euse AFfranchi·e

Membre depuis 13 ans

03 Janvier 2026 à 11:24

#12

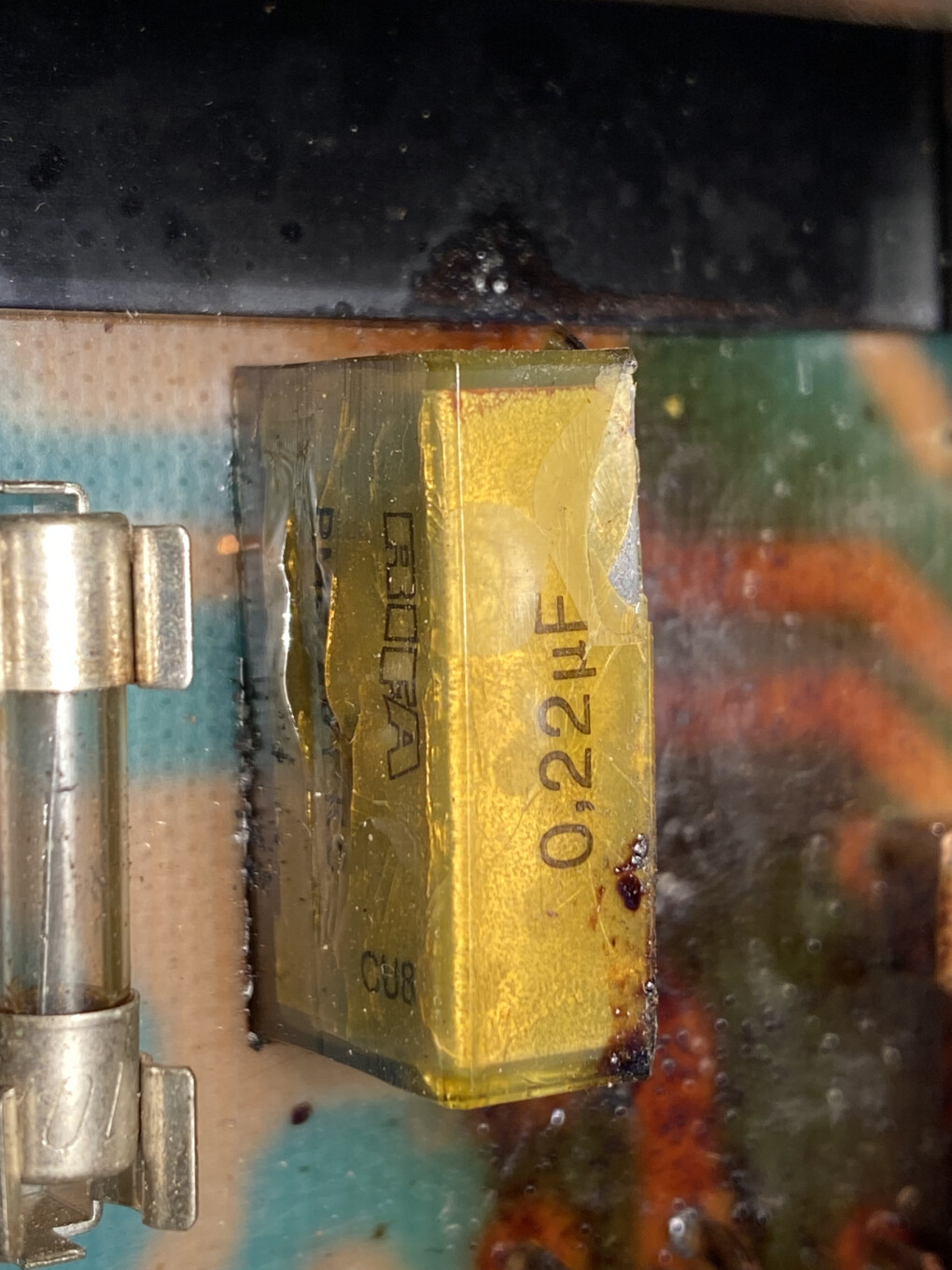

Valeurs du 0,22 uf = PM 261 KC sur le côté CUB
Autre côté : 4OOw /220v - MP
Merci sauce

Rémy M. (chimimic)

14315

Modérateur·trice thématique

Membre depuis 23 ans

03 Janvier 2026 à 14:07

#13

Bonjour,
la "vilaine" résistance à côté du condo est à changer.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

GEGETAMTAMSIGMA

64

Posteur·euse AFfranchi·e

Membre depuis 13 ans

03 Janvier 2026 à 15:45

#14

Merci Remy,
Comme "sauce" me l'a précisé dans sa réponse précédente, je vais mesurer au multimètre pour contrôler les valeurs des résistances proches des condensateurs explosés.
Pourriez-vous m'indiquer comment utiliser le multimètre pour contrôler les résistances. je possède un appareil mais, étant débutant dans ce domaine , je n'ai pas la notice pour l'utiliser. Merci d'avance.

GEGETAMTAMSIGMA

64

Posteur·euse AFfranchi·e

Membre depuis 13 ans

03 Janvier 2026 à 20:38

#15

Bonsoir,
J'attends la réponse de "sauce " suite à l'envoi de la photo demandée ! Merci d'avance.

sauce

1264

AFicionado·a

Membre depuis 23 ans

03 Janvier 2026 à 20:58

#16

Pour le 0.22 il est aussi de la série pm261 mais apparemment il n'existe plus en version kemet.

Celui-là pourrait aller mais il faut voir l'écartement entre les pattes

https://www.mouser.fr/ProductDetail/WIMA/MKP1J032205F00JSSD?qs=iPPgFPFs9PPo0Np10uW0Gw%3D%3D

Jyvoipabo

730

Posteur·euse AFfolé·e

Membre depuis 13 ans

04 Janvier 2026 à 08:52 (modifié le 04 Janvier 2026 à 08:56)

#17

Hello,

Ces condensateurs sont des fameux Wima craquelés qui ont une fâcheuse tendance à finir dans un nuage de fumée.
Ils servent à absorber les pics de tension sur les sorties pour les déparasiter.
Ils sont à remplacer par des 0,1µF X2.

Mais ce n'est pas ça qui empêche votre jeu de lumière de marcher.

Regarder bien la photo.
Il y a 4 optocoupleurs (Circuits intégré à 6 pattes) et donc 4 circuits identiques comportant :
-Un opto coupleur.
-Un triac.
-Un circuit d'amorcage du triac avec des résistances.
-Une grosse self de déparasitage et des condensateurs.
-Un fusible.

Ce sont ces éléments et leur connexions qu'il faut vérifier.

JP

Petit truc : Un triac défectueux se met généralement en court-circuit.

GEGETAMTAMSIGMA

64

Posteur·euse AFfranchi·e

Membre depuis 13 ans

04 Janvier 2026 à 11:50

#18

Merci sauce,
Merci Jyvoipabo,
En effet l'appareil fonctionne sur les 4 canaux mais de façon irrégulière. Les fusibles sont intacts.
Je vais donc remplacer les 4 condos HS par des 0,1 uf x2 et le 0,22 uf par le modèle WIMA MKP1O de meilleure qualité.
Pour vérifier les résistances, puis-je les contrôler sur le circuit ?

GEGETAMTAMSIGMA

64

Posteur·euse AFfranchi·e

Membre depuis 13 ans

04 Janvier 2026 à 12:05

#19

Pour le remplacement des condensateurs 0,1 uf quel modèle de remplacement préconisez-vous chez le fournisseur MOUSER Electronics ?

GEGETAMTAMSIGMA

64

Posteur·euse AFfranchi·e

Membre depuis 13 ans

04 Janvier 2026 à 12:23

#20

Pour les condos 0,1 uf écartement des fils 15,2mm
Pour le condo 0,22 uf écartement 20 mm

sauce

1264

AFicionado·a

Membre depuis 23 ans

04 Janvier 2026 à 17:03

#21

Tu dois pouvoir mettre tout en X2 il y a tout ici :

https://www.gotronic.fr/cat-condensateurs-classe-x2-2193.htm

0,1uF = 100nF
0,22uF = 220nF

Jyvoipabo

730

Posteur·euse AFfolé·e

Membre depuis 13 ans

04 Janvier 2026 à 18:25 (modifié le 04 Janvier 2026 à 18:26)

#22

Bonsoir,

Quand on n'a pas de magasin de composant à proximité, le composant le plus cher, ce sera les frais de port.
Parfois il est moins cher d'en commander 10 que d'en commander 4.
Condensateurs : On trouve des X2 partout, c'est l'écartement des pattes qui est déterminant.
Résistances : Ne pas changer la valeur mais ne pas hésiter à les surdimensionner en puissance.
Triac : Il va falloir trouver un équivalent c'est à dire retrouver ses caractéristiques et choisi une référence actuelle dans le guide de sélection du fabricant.

C'est assez long de faire sa liste sans se tromper et il ne faut pas trop se presser pour commander.

JP

GEGETAMTAMSIGMA

64

Posteur·euse AFfranchi·e

Membre depuis 13 ans

04 Janvier 2026 à 19:25

#23

Bonsoir sauce,
Bonsoir Jyvoipabo,
Un grand merci à vous deux pour vos conseils bienveillants.
Meilleurs Voeux pour 2026,
Cordialement
GEGE
