Bonjour à tous,
Je suis sûr que tout comme moi vous avez déjà tenter, avec plus ou moins de réussite, de bricoler quelque chose pour pourrais faire la différence dans vos plan de feux !
Le but du topic est de faire un tuto de ce que vous avez réussis à bricoler dans votre garage ou votre chambre lors d'un dimanche pluvieux (ça peut aussi être un mercredi !!)
à mes chères confrères ampoulistes !
Je suis sûr que tout comme moi vous avez déjà tenter, avec plus ou moins de réussite, de bricoler quelque chose pour pourrais faire la différence dans vos plan de feux !
Le but du topic est de faire un tuto de ce que vous avez réussis à bricoler dans votre garage ou votre chambre lors d'un dimanche pluvieux (ça peut aussi être un mercredi !!)
à mes chères confrères ampoulistes !
atrus
142
Posteur·euse AFfiné·e
Membre depuis 13 ans
Je commence par le recyclage d'un Fresnel 2kW en Fresnel à LED.
1) Présentation :
Vous avez peut être chez vous des vieux fresnel 2kW donc vous ne savez plus quoi en faire et qui vont surement partir à la benne au prochain ménage de printemps. Et bien j'ai la solution pour en faire un bon gros Fresnel à LED qui fera une très belle déco et le bonheur de votre compteur électrique !
Voici donc les deux gamelles qui me serviront pour ce tuto :
http://img36.imageshack.us/img36/1711/tfj3.JPG
2) Le PAR LED :
J'ai utilisé un Slim PAR PRo TRI de chez Chauvet.
Pas beaucoup de bricolage pour le par led. Il suffit juste de retirer un des deux papillons qui permets le réglage sur la lyre.
Une fois ce papillon retiré vous pouvez mettre de côté le par led et nous allons nous attaquer à la schuko de celui ci.
2.1) Une schuko en éclaté :
Pour pouvoir envoyer du courant essentiel au bon fonctionnement de votre par led je vais utiliser la schuko existante du fresnel que je vais câbler avec la schuko du par led. Simplement à l'aide d'un domino mais nous verrons cela un peu plus tard !
J'ai donc couper la schuko sur une dizaine de centimètres pour garder assez de mou pour pouvoir, une fois câblé, tourner le par led à l'intérieur du fresnel.
http://img713.imageshack.us/img713/66/kpuk.jpg
Voici pour le par led, nous en avons finis avec lui !
3) Le Fresnel 2kW :
Côté Fresnel j'ai un LT 2000 de chez LTM.
Par contre niveau fresnel il y a un peu plus de boulot !
3.1) Ce qui ne sert plus !
Nous allons commencer par retirer les molettes du chariot et de interrupteur qui ne seront plus utile dans notre version custom.
http://img560.imageshack.us/img560/9914/h2wp.jpg
Ensuite il faudra retirer la lampe sans toucher avec les doigts !!!
http://img36.imageshack.us/img36/254/og6.JPG
3.2 ) Opérations à chariot ouvert :
Les choses sérieuse commence ! On va commencer par enfiler un masque et des gants !
Sur ce modèle de Fresnel il y a 6 vis et rondelles qui maintiennent la carcasse et le "cul" du notre projecteur.
http://img513.imageshack.us/img513/3596/8md3.jpg
Une fois les 6 vis dévissées, nous allons pouvoir séparer en deux notre fresnel pour mettre de côté la carcasse avec la lentille et nous occuper du "cul" où se trouve le chariot et l'interrupteur.
Dans un premier temps nous allons nous occuper du chariot qui coulisse sur deux axes : une vis sans fin et une tige tout ce qu'il y a de plus banale !
Ces deux axes sont maintenues par des circlips. Ils sont aisément dégomable avec un tournevis plat et fin en faisant levier.
http://img843.imageshack.us/img843/892/lcrk.jpg
Voilà votre chariot enfin libre ! Mais pas tout à fait ! Il reste encore la masse de ce dernier et le neutre et phase de la douille.
De simple vis sont à retirer ici pour déconner notre chariot du "cul".
Le plus gros est fait. Il ne reste plus que l'interrupteur à démonter.
Aussi simple que pour le reste, il juste deux vis pour l'interrupteur.
http://img23.imageshack.us/img23/6521/4ii6.jpg
3.3) Danger de mort - Ligne de contact sous tension :
Et voici la partie électrique de notre tuto !
Nous allons reprendre la schuko en éclaté du par led que nous avions laissé de côté.
Encore une fois rien de plus facile : il suffit de relier le fil rouge sur le bou... oups pardon !! Il suffis alors de relier, à l'aide d'un domino, la phase du fresnel avec la phase du par led, le neutre du fresnel avec le neutre du par led et enfin la masse du par led et la masse du fresnel.
Pour plus de sécurité j'ai mis une cosse sur chaque fils dénudés.
http://img823.imageshack.us/img823/9278/ugpm.jpg
3.4) Digital MultipleX :
C'est à croire que LTM avait prévu le coup pour le DMX de notre par led. Rappelez vous les deux axes du chariot : les deux sortent à l'arrière du cul !
Les deux trous qui servaient à faire passer ces axes nous serviront maintenant à faire passer nos XLR.
(N'ayant pas de fiches XLR sous la main je n'ai pas pu faire les photos d'usage)
Donc pour le câblage deux presse étoupe et deux petites longueurs d'XLR de 50cm seront suffisantes.
http://img843.imageshack.us/img843/4659/0fkt.jpg
3.5) Foret de 10 :
C'est maintenant que notre fresnel va avoir le plus mal !
Nous allons percer un trou de 10 dans le fond du fresnel pour y passer une vis à tête haxagonale.
Celle ci permettra de tenir la lyre du par led.
http://img541.imageshack.us/img541/1117/buwn.jpg
Dans mon cas j'ai mis 3 écrous pour surélevé la lyre et qu'elle soit ainsi au maximum en face de la lentille.
4) C'est bientôt finis !!
Nous arrivons au termes de notre bricolage ! Il ne reste plus qu'a placer le par led dans notre fresnel.
Connecter la schuko, le DMX et y coller l'adresse dmx que vous voulez !
http://img14.imageshack.us/img14/6283/kkkff.jpg
5) C'est pas trop dégelasse quand même ! :D
Voici le rendu final sur un mur blanc et le rendu de la lentille :
http://img809.imageshack.us/img809/5268/9qds.jpg
http://img36.imageshack.us/img36/4241/8t26.JPG
1) Présentation :
Vous avez peut être chez vous des vieux fresnel 2kW donc vous ne savez plus quoi en faire et qui vont surement partir à la benne au prochain ménage de printemps. Et bien j'ai la solution pour en faire un bon gros Fresnel à LED qui fera une très belle déco et le bonheur de votre compteur électrique !
Voici donc les deux gamelles qui me serviront pour ce tuto :
http://img36.imageshack.us/img36/1711/tfj3.JPG
2) Le PAR LED :
J'ai utilisé un Slim PAR PRo TRI de chez Chauvet.
Pas beaucoup de bricolage pour le par led. Il suffit juste de retirer un des deux papillons qui permets le réglage sur la lyre.
Une fois ce papillon retiré vous pouvez mettre de côté le par led et nous allons nous attaquer à la schuko de celui ci.
2.1) Une schuko en éclaté :
Pour pouvoir envoyer du courant essentiel au bon fonctionnement de votre par led je vais utiliser la schuko existante du fresnel que je vais câbler avec la schuko du par led. Simplement à l'aide d'un domino mais nous verrons cela un peu plus tard !
J'ai donc couper la schuko sur une dizaine de centimètres pour garder assez de mou pour pouvoir, une fois câblé, tourner le par led à l'intérieur du fresnel.
http://img713.imageshack.us/img713/66/kpuk.jpg
Voici pour le par led, nous en avons finis avec lui !
3) Le Fresnel 2kW :
Côté Fresnel j'ai un LT 2000 de chez LTM.
Par contre niveau fresnel il y a un peu plus de boulot !
3.1) Ce qui ne sert plus !
Nous allons commencer par retirer les molettes du chariot et de interrupteur qui ne seront plus utile dans notre version custom.
http://img560.imageshack.us/img560/9914/h2wp.jpg
Ensuite il faudra retirer la lampe sans toucher avec les doigts !!!
http://img36.imageshack.us/img36/254/og6.JPG
3.2 ) Opérations à chariot ouvert :
Les choses sérieuse commence ! On va commencer par enfiler un masque et des gants !
Sur ce modèle de Fresnel il y a 6 vis et rondelles qui maintiennent la carcasse et le "cul" du notre projecteur.
http://img513.imageshack.us/img513/3596/8md3.jpg
Une fois les 6 vis dévissées, nous allons pouvoir séparer en deux notre fresnel pour mettre de côté la carcasse avec la lentille et nous occuper du "cul" où se trouve le chariot et l'interrupteur.
Dans un premier temps nous allons nous occuper du chariot qui coulisse sur deux axes : une vis sans fin et une tige tout ce qu'il y a de plus banale !
Ces deux axes sont maintenues par des circlips. Ils sont aisément dégomable avec un tournevis plat et fin en faisant levier.
http://img843.imageshack.us/img843/892/lcrk.jpg
Voilà votre chariot enfin libre ! Mais pas tout à fait ! Il reste encore la masse de ce dernier et le neutre et phase de la douille.
De simple vis sont à retirer ici pour déconner notre chariot du "cul".
Le plus gros est fait. Il ne reste plus que l'interrupteur à démonter.
Aussi simple que pour le reste, il juste deux vis pour l'interrupteur.
http://img23.imageshack.us/img23/6521/4ii6.jpg
3.3) Danger de mort - Ligne de contact sous tension :
Et voici la partie électrique de notre tuto !
Nous allons reprendre la schuko en éclaté du par led que nous avions laissé de côté.
Encore une fois rien de plus facile : il suffit de relier le fil rouge sur le bou... oups pardon !! Il suffis alors de relier, à l'aide d'un domino, la phase du fresnel avec la phase du par led, le neutre du fresnel avec le neutre du par led et enfin la masse du par led et la masse du fresnel.
Pour plus de sécurité j'ai mis une cosse sur chaque fils dénudés.
http://img823.imageshack.us/img823/9278/ugpm.jpg
3.4) Digital MultipleX :
C'est à croire que LTM avait prévu le coup pour le DMX de notre par led. Rappelez vous les deux axes du chariot : les deux sortent à l'arrière du cul !
Les deux trous qui servaient à faire passer ces axes nous serviront maintenant à faire passer nos XLR.
(N'ayant pas de fiches XLR sous la main je n'ai pas pu faire les photos d'usage)
Donc pour le câblage deux presse étoupe et deux petites longueurs d'XLR de 50cm seront suffisantes.
http://img843.imageshack.us/img843/4659/0fkt.jpg
3.5) Foret de 10 :
C'est maintenant que notre fresnel va avoir le plus mal !
Nous allons percer un trou de 10 dans le fond du fresnel pour y passer une vis à tête haxagonale.
Celle ci permettra de tenir la lyre du par led.
http://img541.imageshack.us/img541/1117/buwn.jpg
Dans mon cas j'ai mis 3 écrous pour surélevé la lyre et qu'elle soit ainsi au maximum en face de la lentille.
4) C'est bientôt finis !!
Nous arrivons au termes de notre bricolage ! Il ne reste plus qu'a placer le par led dans notre fresnel.
Connecter la schuko, le DMX et y coller l'adresse dmx que vous voulez !
http://img14.imageshack.us/img14/6283/kkkff.jpg
5) C'est pas trop dégelasse quand même ! :D
Voici le rendu final sur un mur blanc et le rendu de la lentille :
http://img809.imageshack.us/img809/5268/9qds.jpg
http://img36.imageshack.us/img36/4241/8t26.JPG
[ Dernière édition du message le 29/12/2013 à 22:54:54 ]
DeadSoca
1569
AFicionado·a
Membre depuis 11 ans
Wow c'est sympa ça
!
Tu l'utilise dans des situations précises ?
Clowny
7350
Membre d’honneur
Membre depuis 19 ans
atrus
142
Posteur·euse AFfiné·e
Membre depuis 13 ans
Merci les mecs !!
Alors c'est le seul et unique modèle pour le moment ! J'ai fait ça pour m'occuper pendant les vacances de noël !! ^^
Je vais montrer ça à la boite de presta chez qui je travaille et nous allons peut être passer une partie du parc pour faire de la déco.
Je posterais des photos de presta dés que ce sera fait !!
Alors c'est le seul et unique modèle pour le moment ! J'ai fait ça pour m'occuper pendant les vacances de noël !! ^^
Je vais montrer ça à la boite de presta chez qui je travaille et nous allons peut être passer une partie du parc pour faire de la déco.
Je posterais des photos de presta dés que ce sera fait !!
Matmax67
2078
AFicionado·a
Membre depuis 19 ans

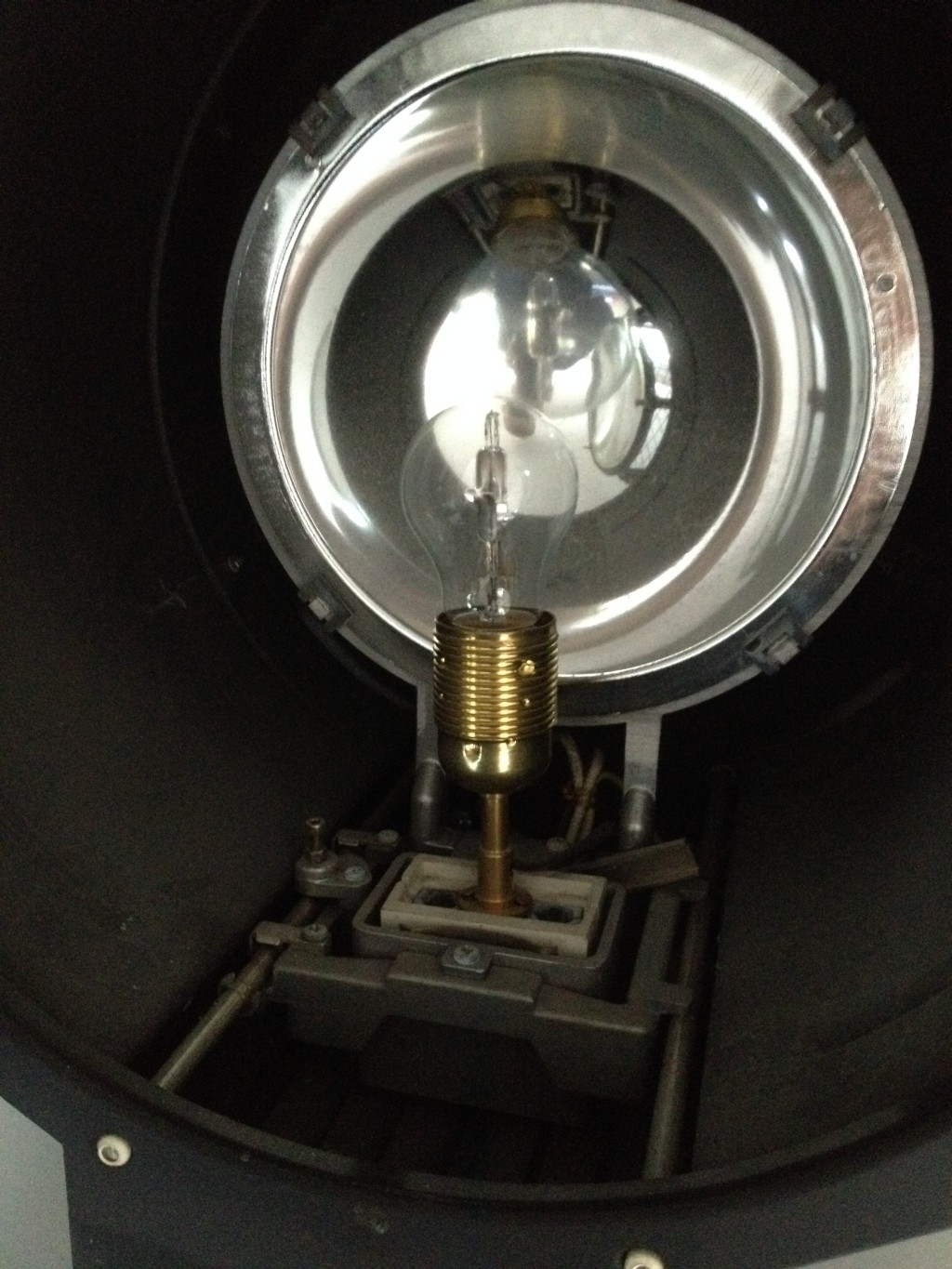

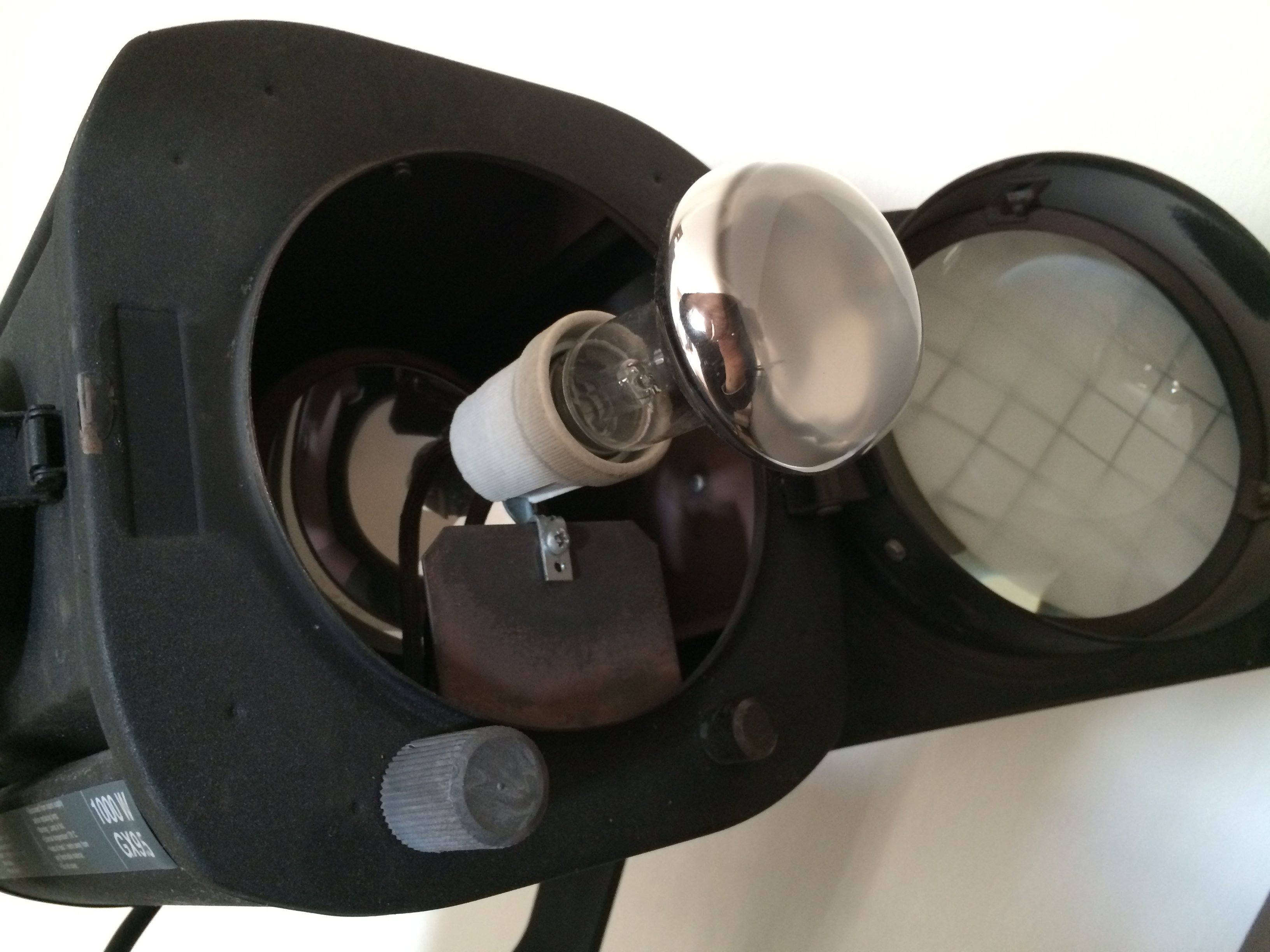

Cette été, j'ai modifié un Juliat HPC 306 (PC 1kW) en mettant une douille E27 comme Clowny (j'ai pas la place pour un 5kW dans mon salon) et une ampoule de PAR 30 au début et maintenant j'ai mis une ampoule type "spot à pince" avec une diff dans le porte gélat.
Je vais peut être mettre une ampoule à led RGB avec une petite télécommande pour changer la couleur car j'ai pas envie de mettre du dmx (j'ai mis toutes les lampes de mon salon sur prise télécommandé (système DIO).

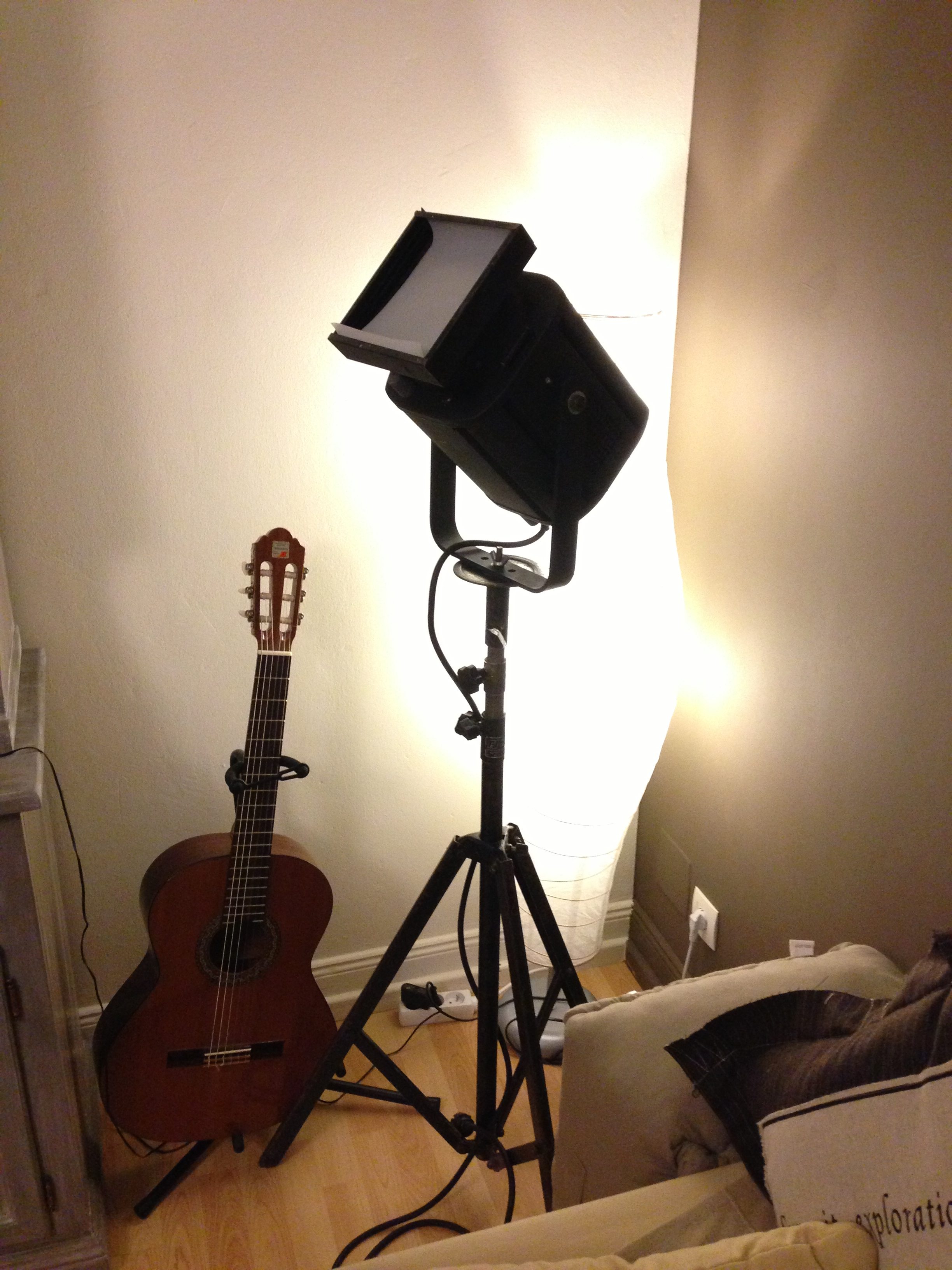

Photo prise lorsque j'ai essayé de le mettre en place (depuis la lampe Ikea à disparu et remplacé par le PC sur son pied).
Je vais peut être mettre une ampoule à led RGB avec une petite télécommande pour changer la couleur car j'ai pas envie de mettre du dmx (j'ai mis toutes les lampes de mon salon sur prise télécommandé (système DIO).
Photo prise lorsque j'ai essayé de le mettre en place (depuis la lampe Ikea à disparu et remplacé par le PC sur son pied).
