Tutoriel : une pédale d'expression avec une wha GCB95

Par harmopatator le 10/06/2019 - (Tout public)

Bonjour,

j'ai déja posté le projet sur le forum hélix, vu que je l'ai fait pour mon hélix, mais c'est une pédale d'expression normale finalement. Il faut juste adapter le potentiommetre à votre usage. Presque toutes les pédales d'expression sont un 10K Lin

Dans mon cas, c'est plutot une double pédale d'expression avec un cable stéréo pour passer de l'EXP1 à l'EXP2 avec le switch de la wha, mais il est facile de la rendre mono. Je n'ai pas tenu compte du sens pour le potentiomètre, vu que dans l'helix, je peux l'inverser dans les paramètres généraux.



Ingredients:
1 Wha d'occasion : 25€ pour la mienne, elle marchait mal, sinon compter plutot 30 à 40€
1 potentiometre : 10K Lin , j'ai acheté celui ci : https://www.musikding.de/Dunlop-10k-lin-Potentiometer_1
1 Jack stéréo : je l'avais déja, https://www.musikding.de/63mm-Stereo-jack
1 switch : Je voulais mettre une LED, alors j'ai mis un switch surdimensionné, mais celui d'origine devrait suffire.
1 Câble stéréo qui se sépare en 2 mono, dans mon cas. J'avais déja
Voici le montage.

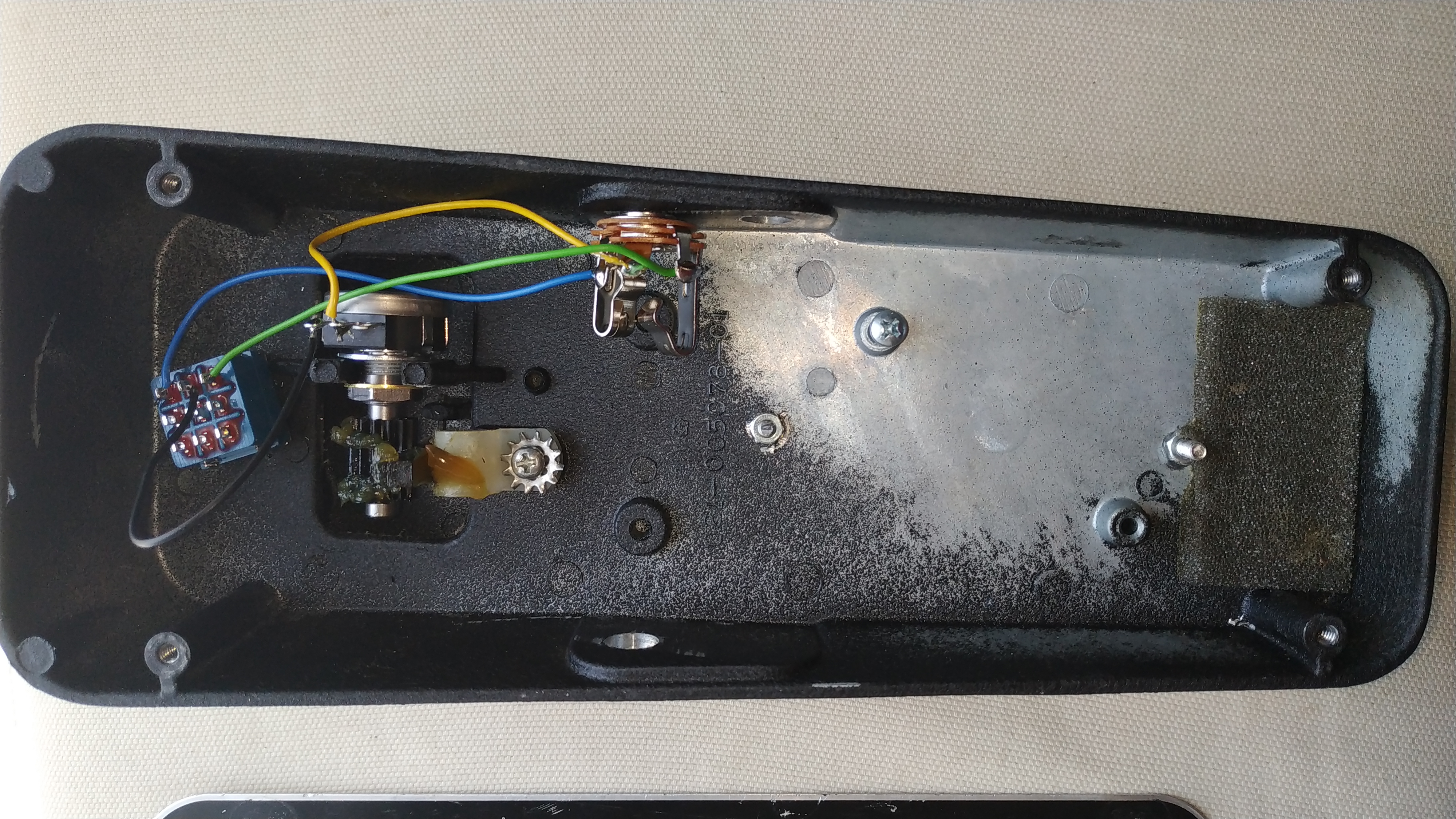

IMG_20190606_135151 Vu générale

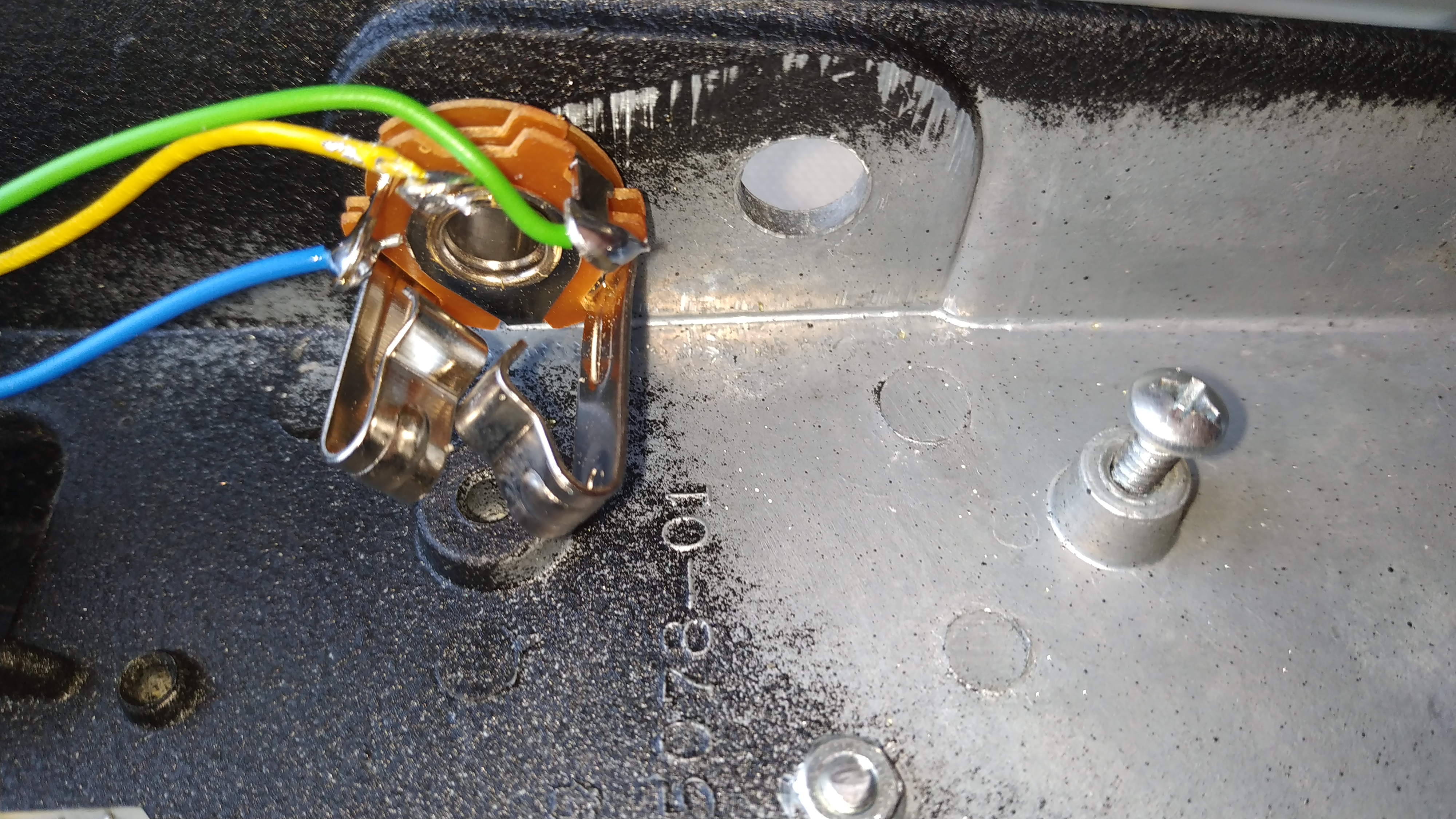

IMG_20190606_135157 Jack stéréo pour une double EXP

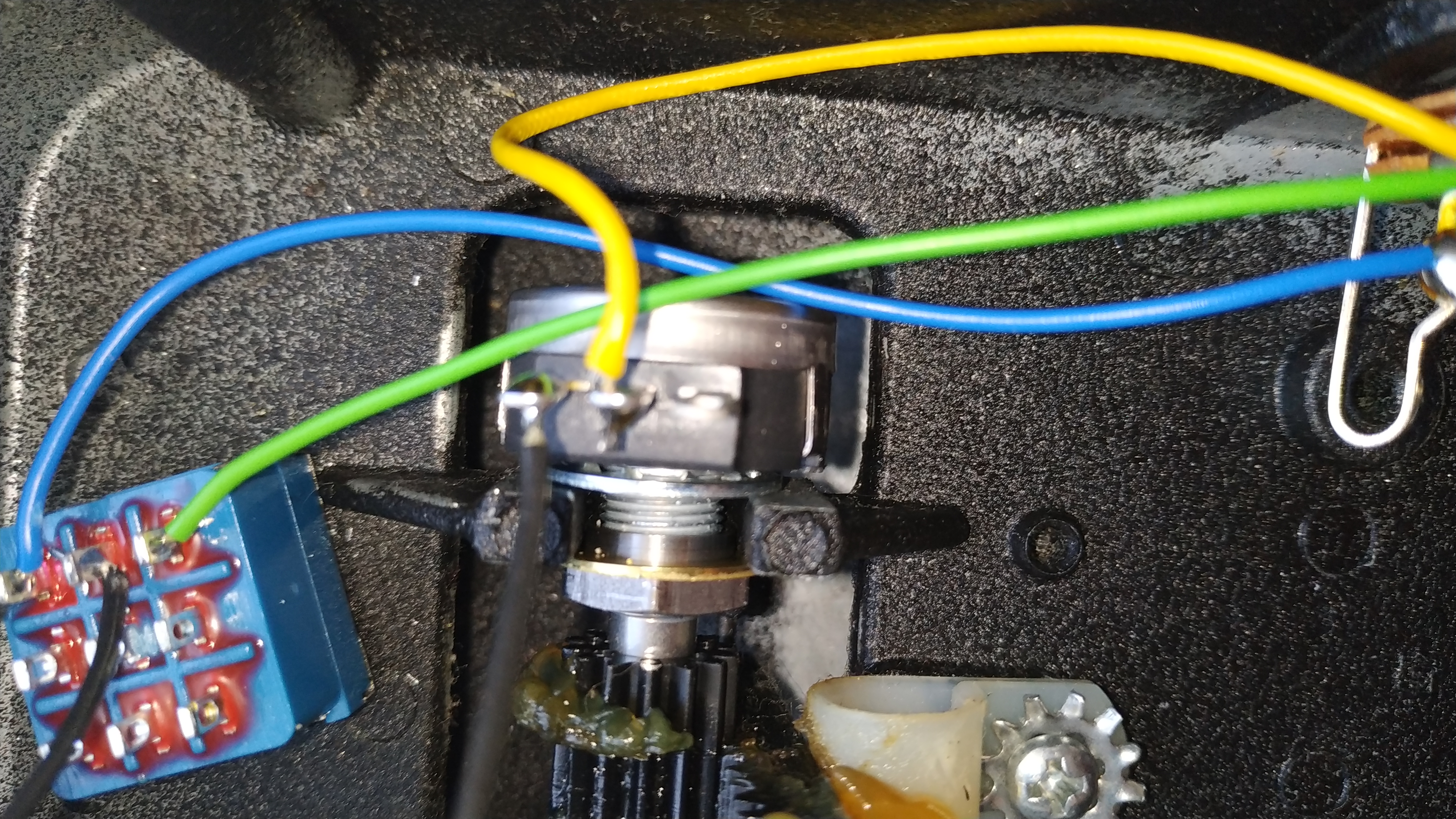

IMG_20190606_135206 Pour une expression simple, supprimer le footswitch et relier 1 cable au mileu et un autre sur l'extérieur du potentiometre

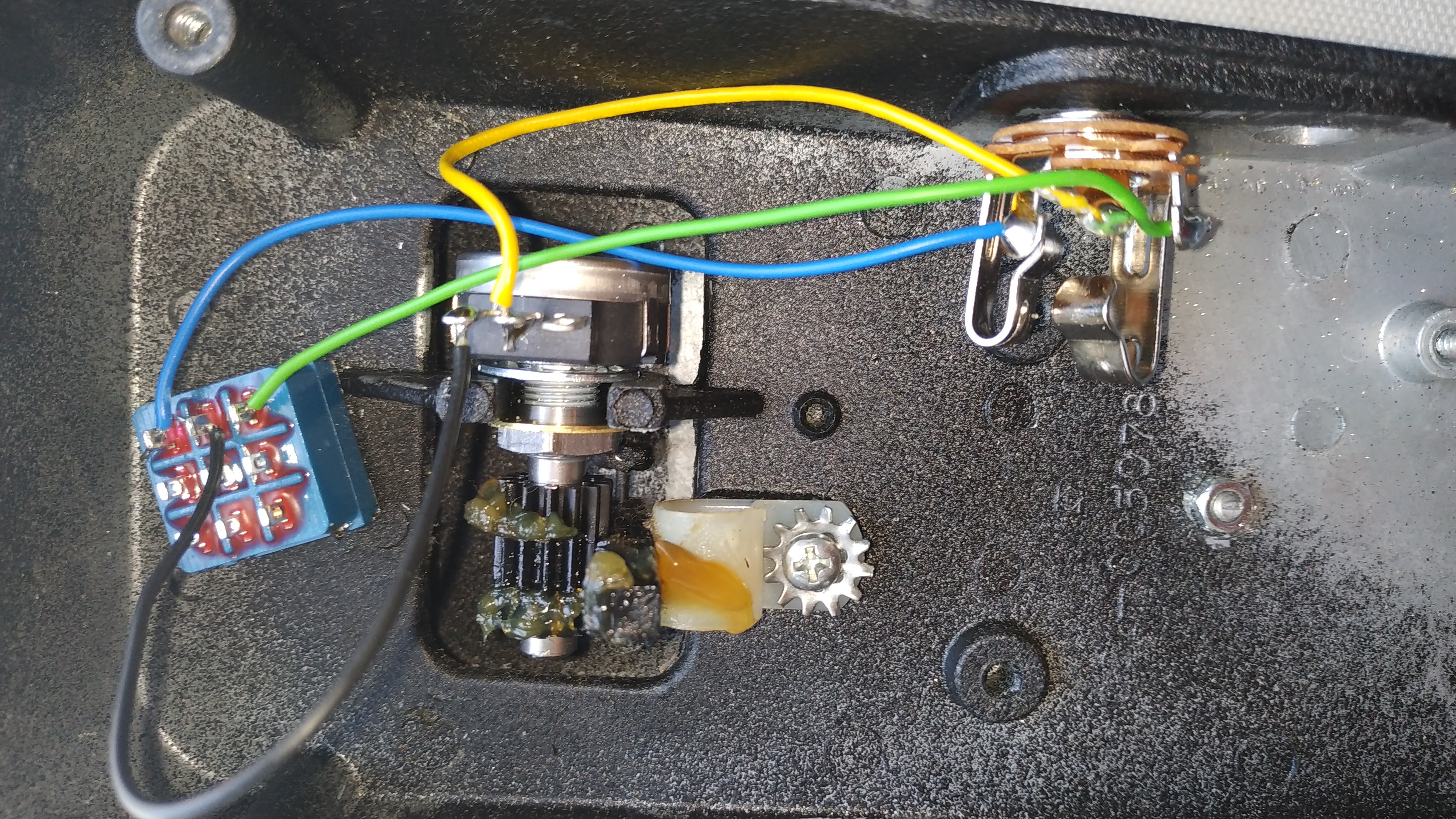

IMG_20190606_135215

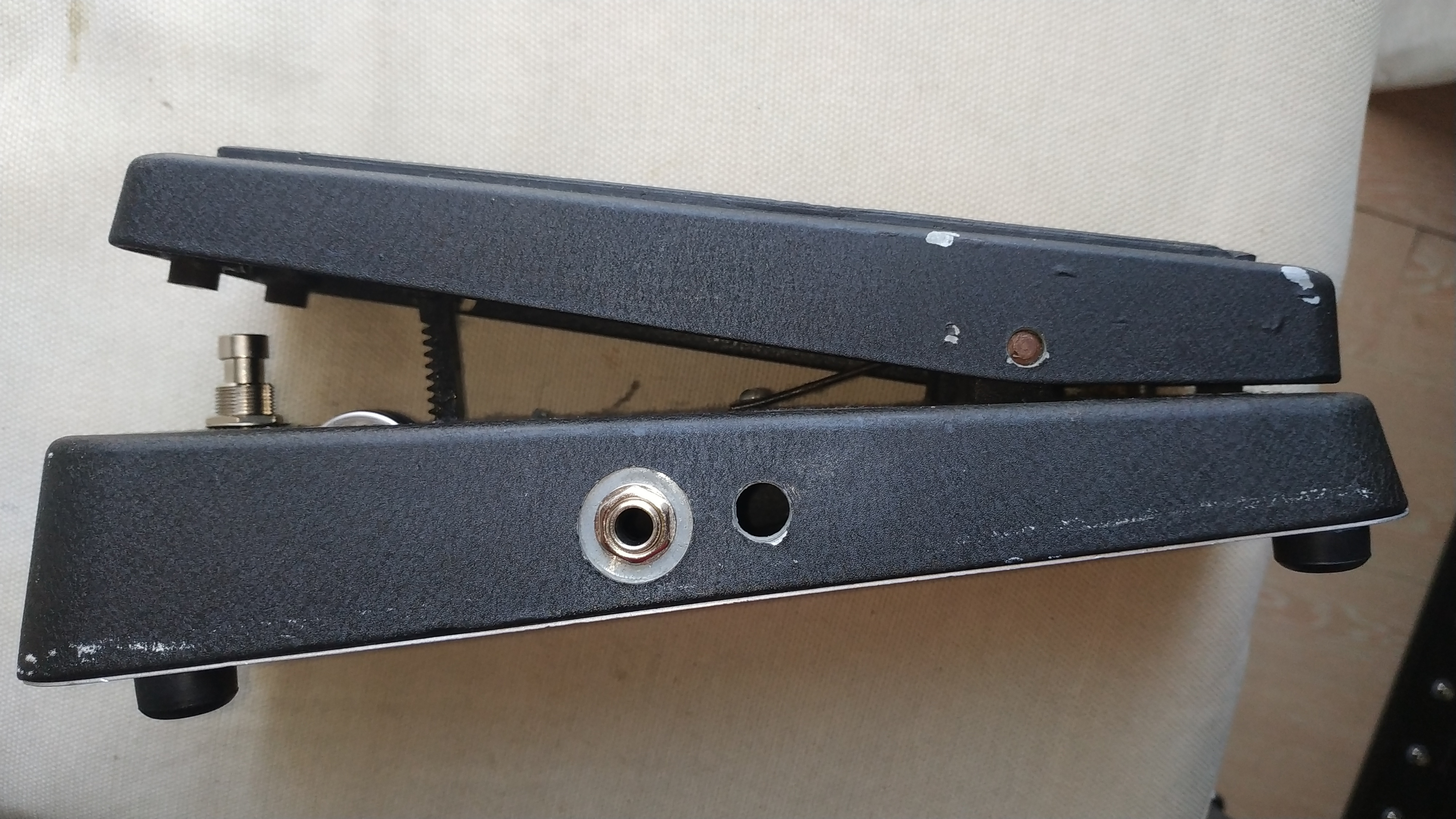

IMG_20190606_135306

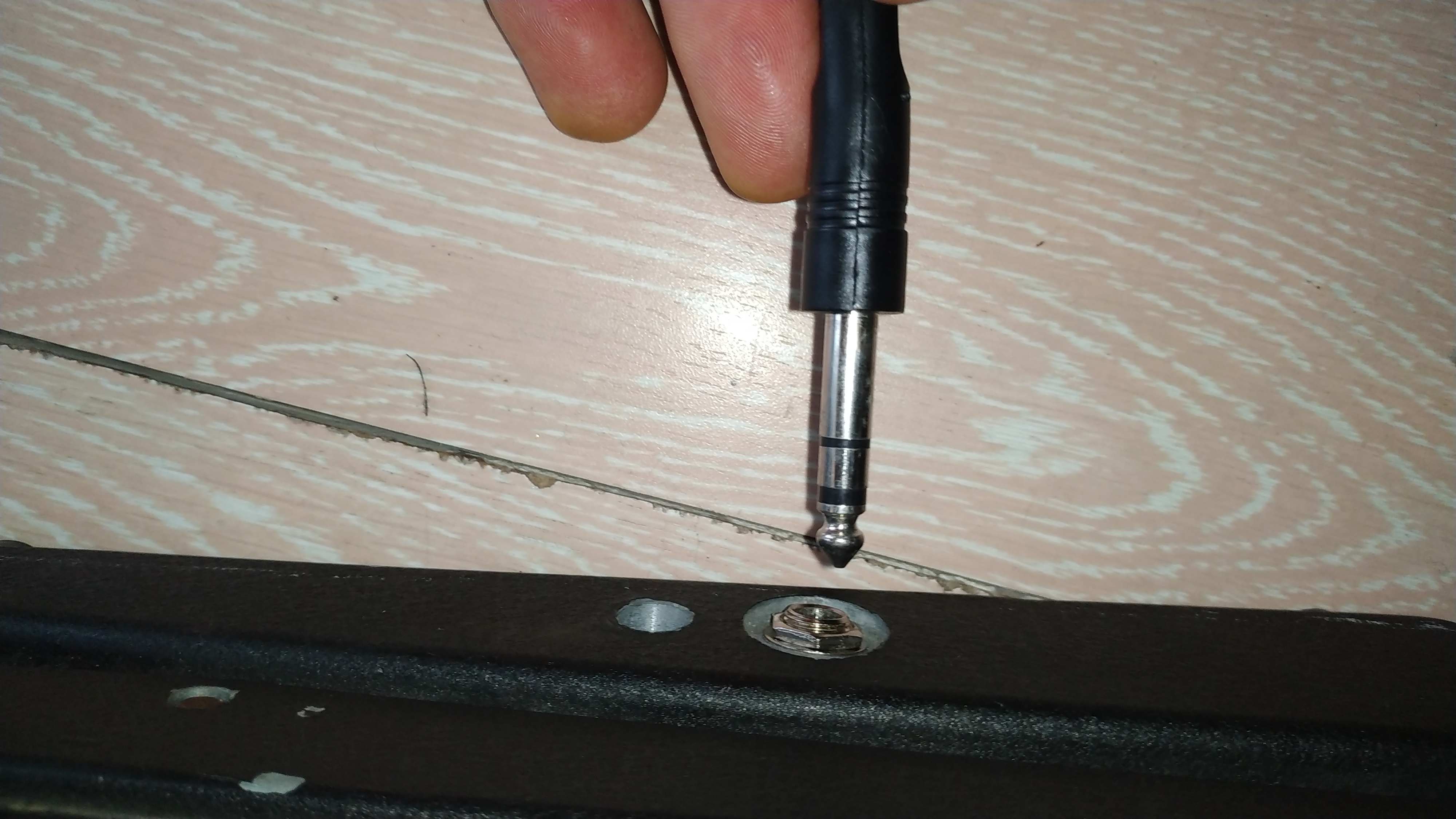

IMG_20190606_135328

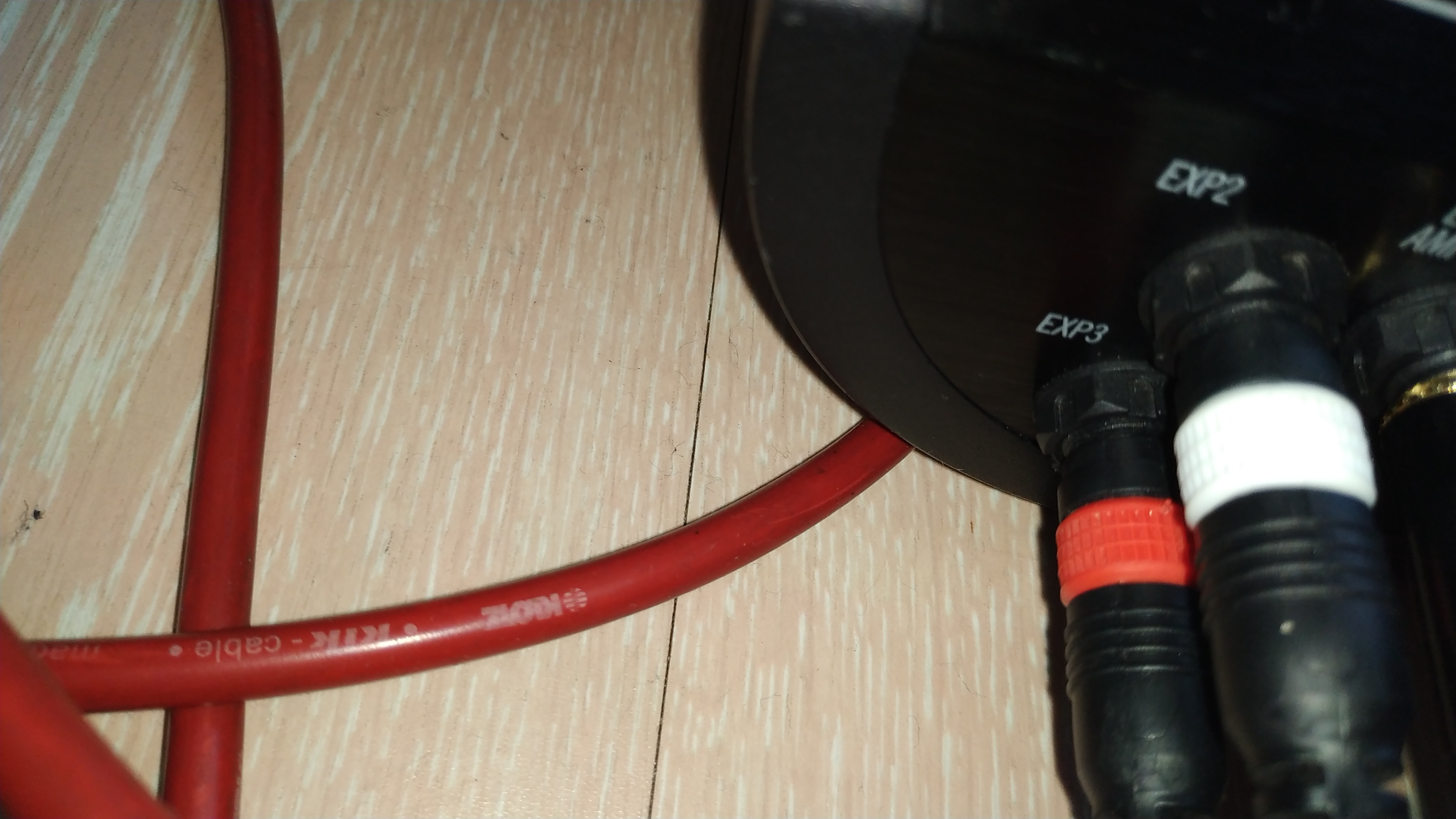

IMG_20190606_135340Les 2 entrées du hélix

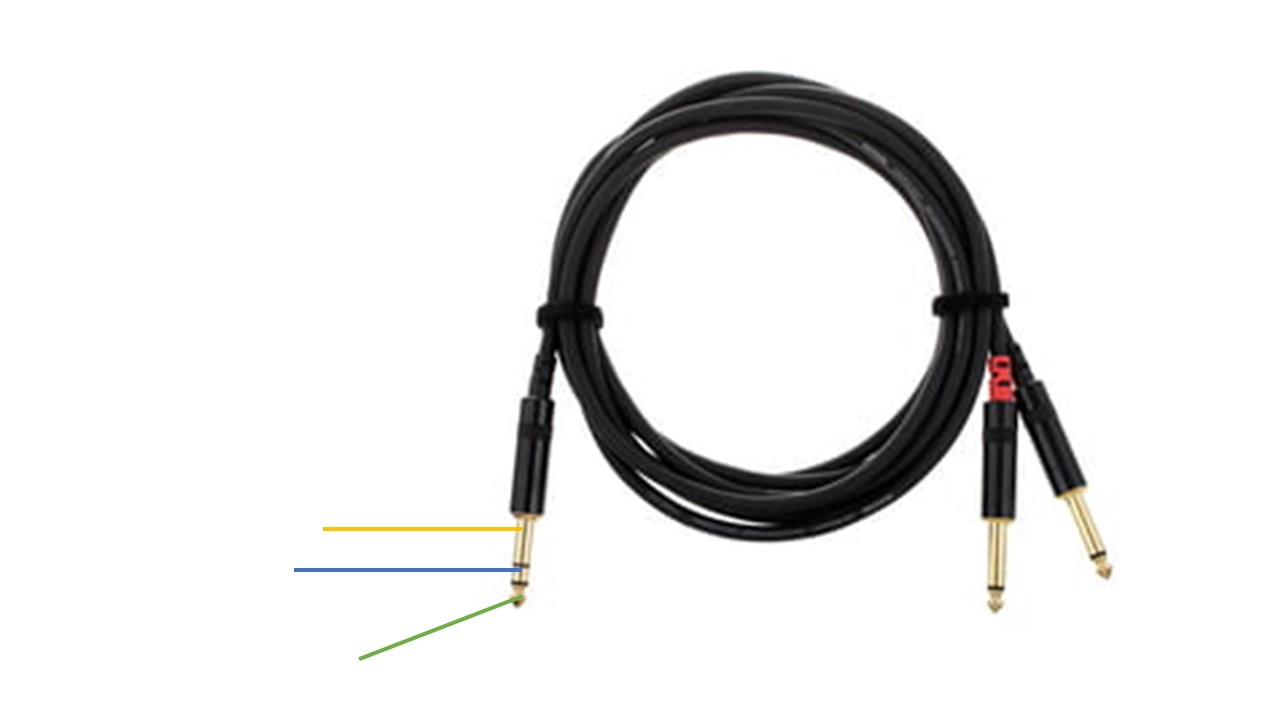

jack cable pour un expression en stéréo

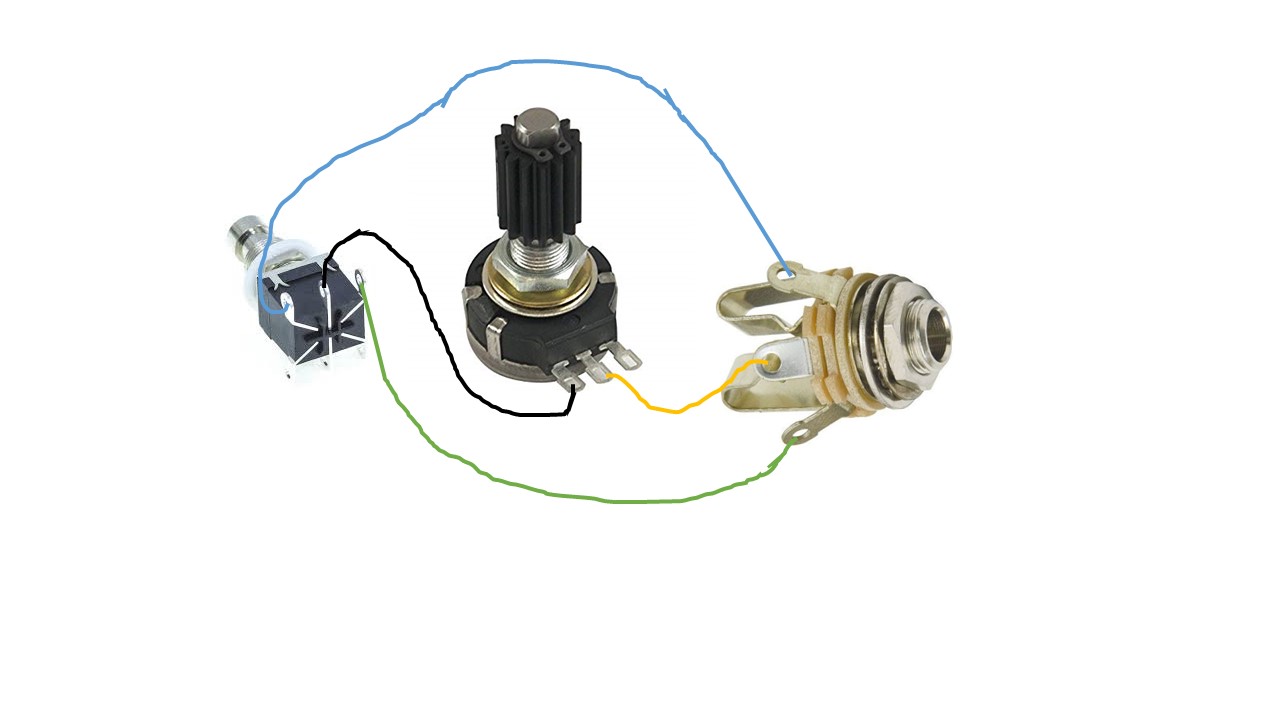

schema Schéma du cablage

Comment ça marche sur l'helix :
Avec le switch de la Wha, j'active EXP2 ou EXP3, mais pas les 2.
Si le Helix affiche " EXP1 EXP2 " , c'est que la wha est sur EXP3. EXP2 est toujours dispo sur le Helix comme avant
Si le Helix affiche " EXP1 " seulement, c'est que la Wha est sur EXP2 et EXP 3 n'est pas dispo

Réglages :
J'ai inversé la polarité de EXP3 dans le réglage du Hélix, mais vous verrez chez vous si vous avez besoin.

Montage : Sur le schéma, vous pouvez inverser le vert et le bleu, mais le jaune doit être la masse.  A adapter en fonction de votre matériel.

Au final:
Pot 16€ + 4€ port env + Jack 1€ + Switch 2€ env = 23€ au total + une Wha d'occasion, de 20€ à 40€ = 43€ à 63€ contre 159€ chez thomann pour une pédale Mission Enginnering equivalente

  •
