Adapter les différents niveaux en méthode 4CM

La méthode dite "4 câbles" avec les mutli effets possédant une boucle d'insertion,permet les avantages d'avoir des effets avant le préamp de l'ampli ex: compresseur,wha,overdrive,distortion etc.

Et après le préamp ex: pitch,chorus,réverbe,delay,etc. Je ne vous apprends certainement rien !

Là ou il faut faire attention,c'est concernant les niveaux (ajustable ou non - +4dB/-10dB) de la boucle Send/Return de l'ampli,ainsi que le niveau de la boucle d'envois Send/Return du multi effets,qui en général n'est pas modifiable sur ces derniers.

Si la loop d'insert de votre ampli possède un commutateur +4dB/-10dB,tant mieux,cette astuce ne vous servira pas à grand chose.

En revanche,si vous n'avez pas de sélecteur de niveau sur sur la loop de votre ampli (et il y en a un certain nombre) ,il faut savoir qu'il s'agit en Send et en Return d'un niveau ligne en +4dB.

Ce niveau risque de ne pas être compatible avec les niveaux gérés par le multi.

Voyons ça de plus près:

-Branchez votre guitare (-10dB) directement dans l'Input (-10dB) du GT-100. Là c'est ok
-Branchez le Send (-10dB) du GT-100 directement dans l'Input (-10dB) de votre Ampli. Toujours ok
-Branchez le Send (+4dB) de votre ampli dans le Return (-10dB) du GT-100. Là ça coince !
-Branchez la sortie Output (-10dB)de votre GT-100 dans le Return (+4dB) de votre Ampli. Là,ça coince aussi !

Voici ce qu'il faut pour solutionner le problème,cela à fin d'ajuster les niveaux de manière optimale.

Ebtech (ou Morley) Line Shifter Level:   https://www.thomann.de/fr/ebtech_hum_line_level_shifter_2.htm

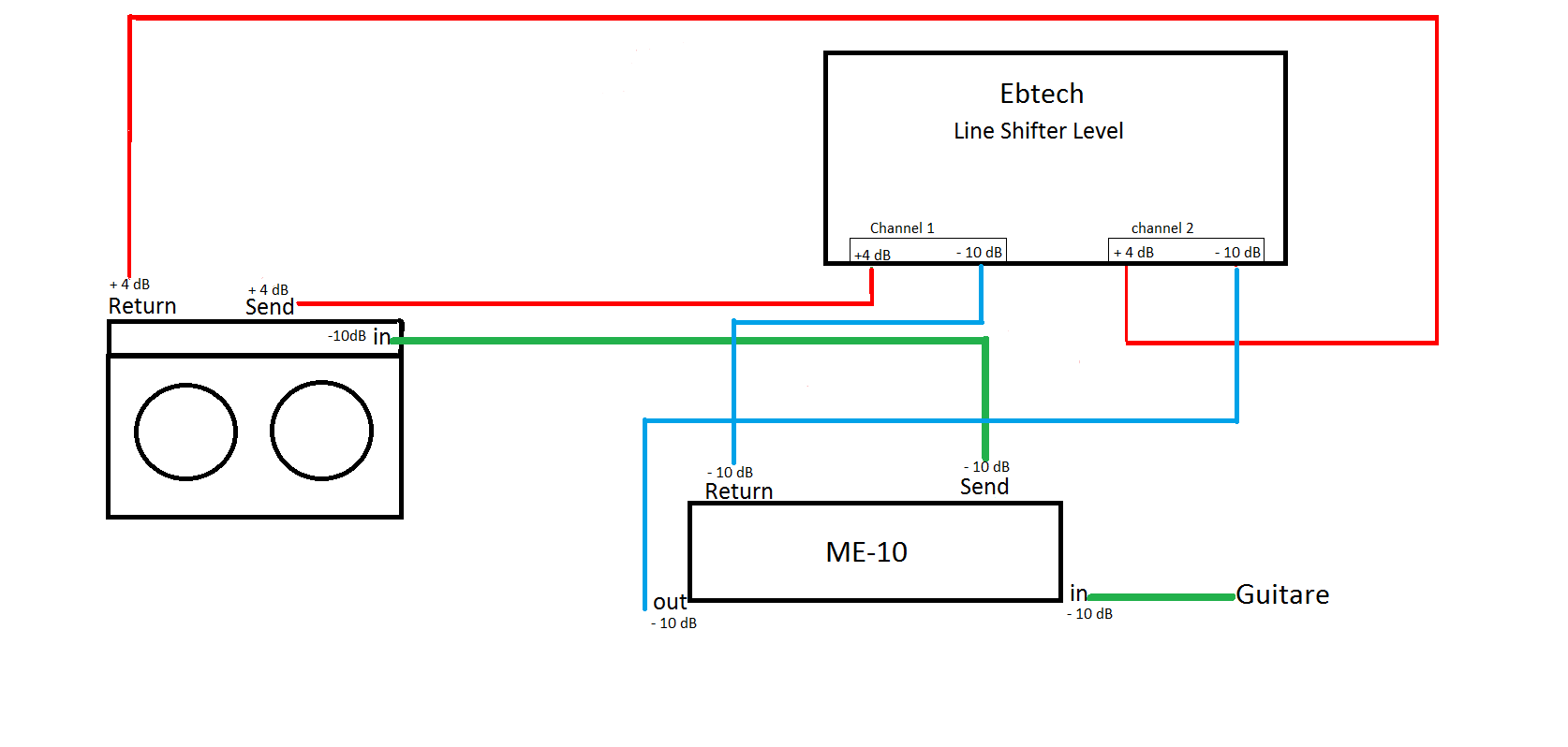

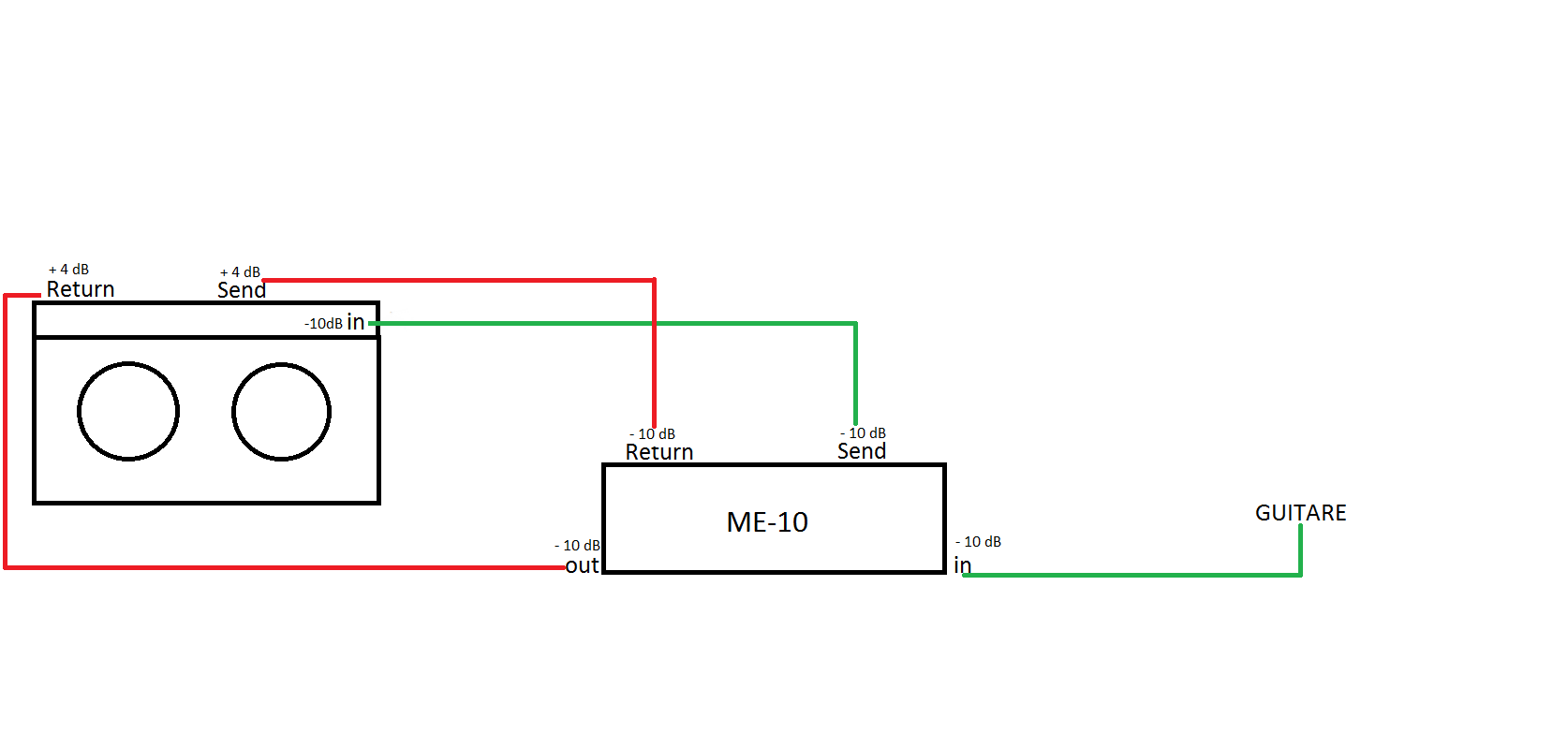

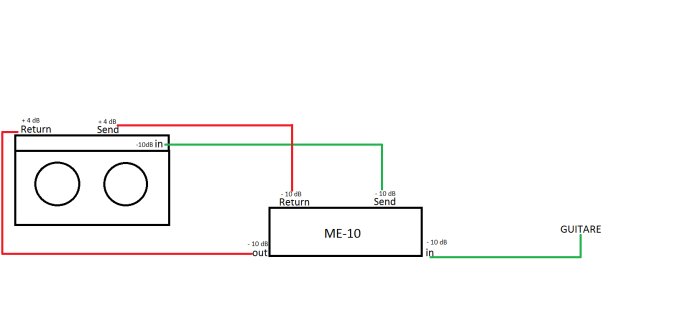

Morley ou Ebtech,c'est le même produit en fait,je joins deux shémas pour les branchements,un sans le Ebtech et le second shéma avec le Ebtech.

Les shémas sont bien plus "parlant" et explicite que tout un blabla.

Sur les shémas,un Boss ME-10 est utilisé en exemple,si vous utilisez un autre multi effets,allez voir dans les caractéristiques techniques du mode d'emploi,la valeur du niveau nominal d'entrées (Inpout,Return) et de sorties (Out,Send)

.

En vert: les niveaux concordants.

En rouge: les niveaux discordants.

En bleu: les niveaux ajustés.

Ce tuto est valable pour les Boss ME-5,10,8 et GT-5,3,6,8,10,PRO,100.C'est aussi valable aussi pour les rack GX-700 et Roland GP-8,16.

Ce tuto ne s'applique pas au GP-100,puisque sur celui ci Input,Output,Send et Return sont ajustable en –10dBu ou +4dBu.

A noter que sur certains floorboard de la série GT le Output est ajustable:  OUTPUT: –10dBu/+4dBu, et sur d'autres non.
