SysEx bug ?

1 réponse
2 participants
188 vues
2 followers

siliconsensor

Posteur·euse AFfranchi·e

Membre depuis 18 ans

Sujet de la discussion Posté le 31/08/2025 à 09:07:16

Bonjour,

En analysant un dump SysEx voici ce que j'ai trouvé (ci-dessous) et mes premières conclusions :

Seuls les patchs User 1 à 100 sont envoyés.
Chaque patch est sur 10 octets avec dans l'ordre : Edit A, Edit B, ... , Edit F, EQ.LO, EQ.HI, Mix, Algorithm
A la fin on trouve les informations globales : numéro du patch courant, canal MIDI...

Mais plusieurs points restent obscurs :

Le principal c'est que tous les 8 octets, des 0 sont intercalés (offsets 14, 22, 30...), pourquoi ? Est-ce que quelqu'un peut confirmer ? Est-ce un bug sur mon équipement, ou est-ce général ?
Offset 1158 : encore un 0 ?
Offsets 1160 à 1165 : je ne sais pas à quoi ça correspond
Offset 1166, juste avant le End Of SysEx : à priori ce n'est pas un checksum car ça ne change pas. Numéro de version ?
Offsets 4, 5 et 6 : ?

Sinon, l'appareil ne semble pas réagir à une demande d'identité ni à une demande de dump MIDI. La documentation indique une "implémentation MIDI complète", ben voyons...

En espérant que quelqu'un ait des infos...

Cordialement.



Prgm Offset    Value    Name

    0    F0
    1    00    Behringer GmbH
    2    20
    3    32
    4    00    Device ID ?
    5    1E    Model ?
    6    0F    Command ?
1    7    35    Edit A
    8    7E    Edit B
    9    1B    Edit C
    10    3A    Edit D
    11    14    Edit E
    12    0C    Edit F
    13    14    EQ.LO
    14    00    ?
    15    09    EQ.HI
    16    19    Mix
    17    00    Algorithm
2    18    35    Edit A
    19    7E    Edit B
    20    1B    Edit C
    21    3A    Edit D
    22    00
    23    14    Edit E
    24    0C    Edit F
    25    14    EQ.LO
    26    09    EQ.HI
    27    19    Mix
    28    00    Algorithm
3    29    35    Edit A
    30    00    ?
    31    7E    Edit B
    32    1B    Edit C
    33    3A    Edit D
    34    14    Edit E
    35    0C    Edit F
    36    14    EQ.LO
    37    09    EQ.HI
    38    00    ?
    39    19    Mix
    40    00    Algorithm
4    41    03    Edit A
    42    20    Edit B
    43    16    Edit C
    44    17    Edit D
    45    17    Edit E
    46    00    ?
    47    10    Edit F
    48    14    EQ.LO
    49    0C    EQ.HI
    50    28    Mix
    51    03    Algorithm
.
.
.
100    1138    35    Edit A
    1139    7E    Edit B
    1140    1B    Edit C
    1141    3A    Edit D
    1142    00    ?
    1143    14    Edit E
    1144    0C    Edit F
    1145    14    EQ.LO
    1146    09    EQ.HI
    1147    19    Mix
    1148    00    Algorithm
Global    1149    64    current prgm LSB
    1150    00    current prgm MSB
    1151    01    MIDI Channel
    1152    01    OMNI: 0=OFF ; 1=ON
    1153    00    CONT: 0=OFF ; 1=RECV ; 2=SEND ; 3=BOTH
    1154    01    PRGM: 0=OFF ; 1=RECV ; 2=SEND ; 3=BOTH
    1155    00    STOR: Store Enable mode: 0=OFF ; 1 = ON
    1156    01    Input Mode: 0=MONO ; 1=STER
    1157    00    Output mode: 0x00 = EXTN ; 0x01 = INTN
    1158    00    ?
    1159    00    Dual engine configuration (CONFIG) 0=SER.1, 1=SER.2, 2=PARA
    1160    00    ?
    1161    7F    ?
    1162    00    ?
    1163    7F    ?
    1164    00    ?
    1165    7F    ?
    1166    15    version ?
    1167    F7    End Of SysEx

6rylou

Nouvel·le AFfilié·e

Membre depuis 22 ans

2 Posté le 04/02/2026 à 21:33:20

Oh NEO, tu vas te détendre ? lol

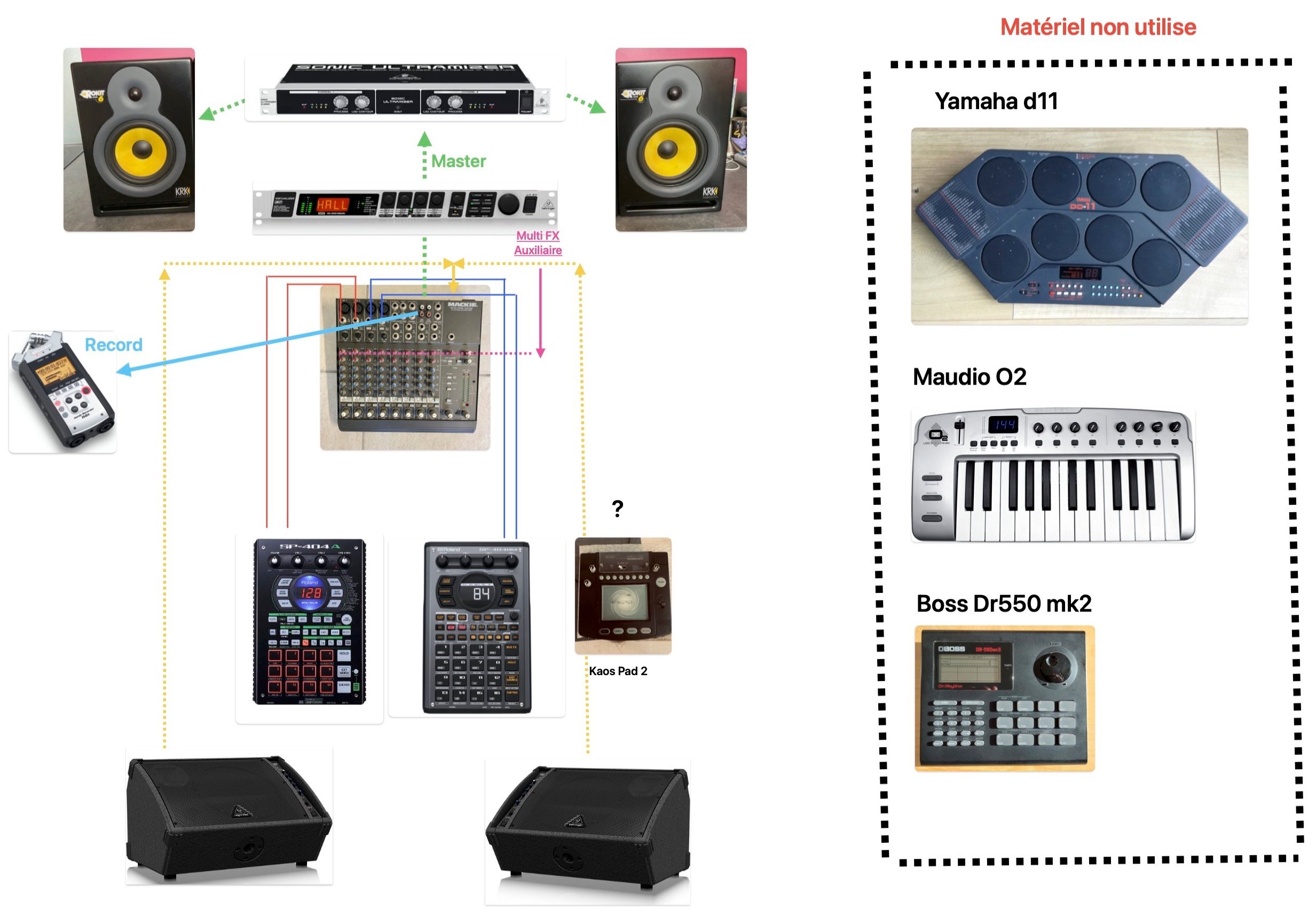

Moi je me demande encore comment on utilise le rack en midi.
Il est simple a prendre en main mais le midi reste un mystere pour moi. (je n'ai pas branché encore )
Je compte utiliser un clavier maitre pour changer les effets, genre prog change. (a la volée) plutot que programmer sur une SP 404.

Donc on peut jouer que sur les presets Utilisateurs ?

je navigue en terrain inconnu et y'a peu d'utilisateurs en MIDI du FX

Kaos

[ Dernière édition du message le 04/02/2026 à 21:36:54 ]
