SQN 4S modifiée et révisée par la marque occasion

Description

Bonjour

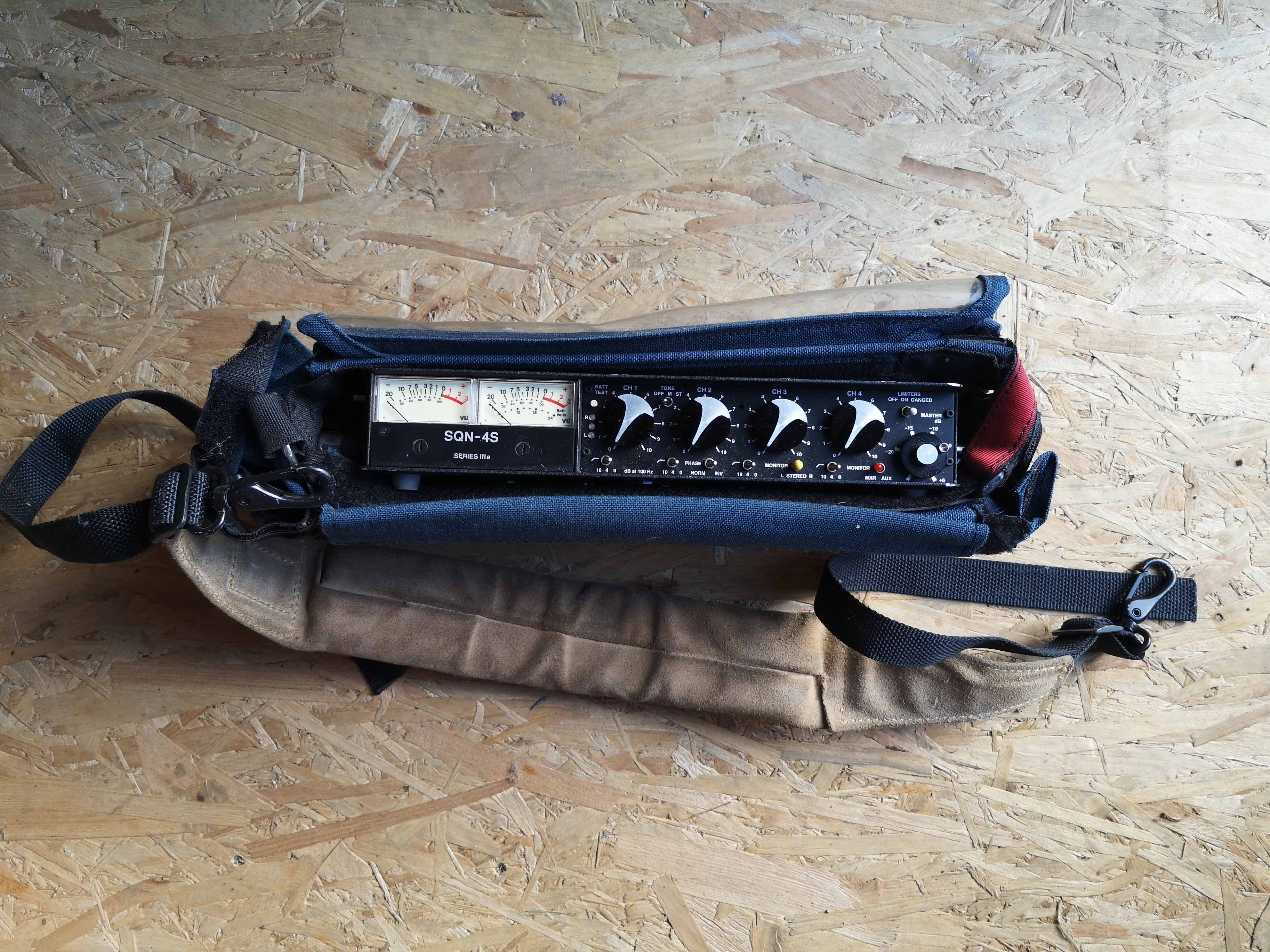

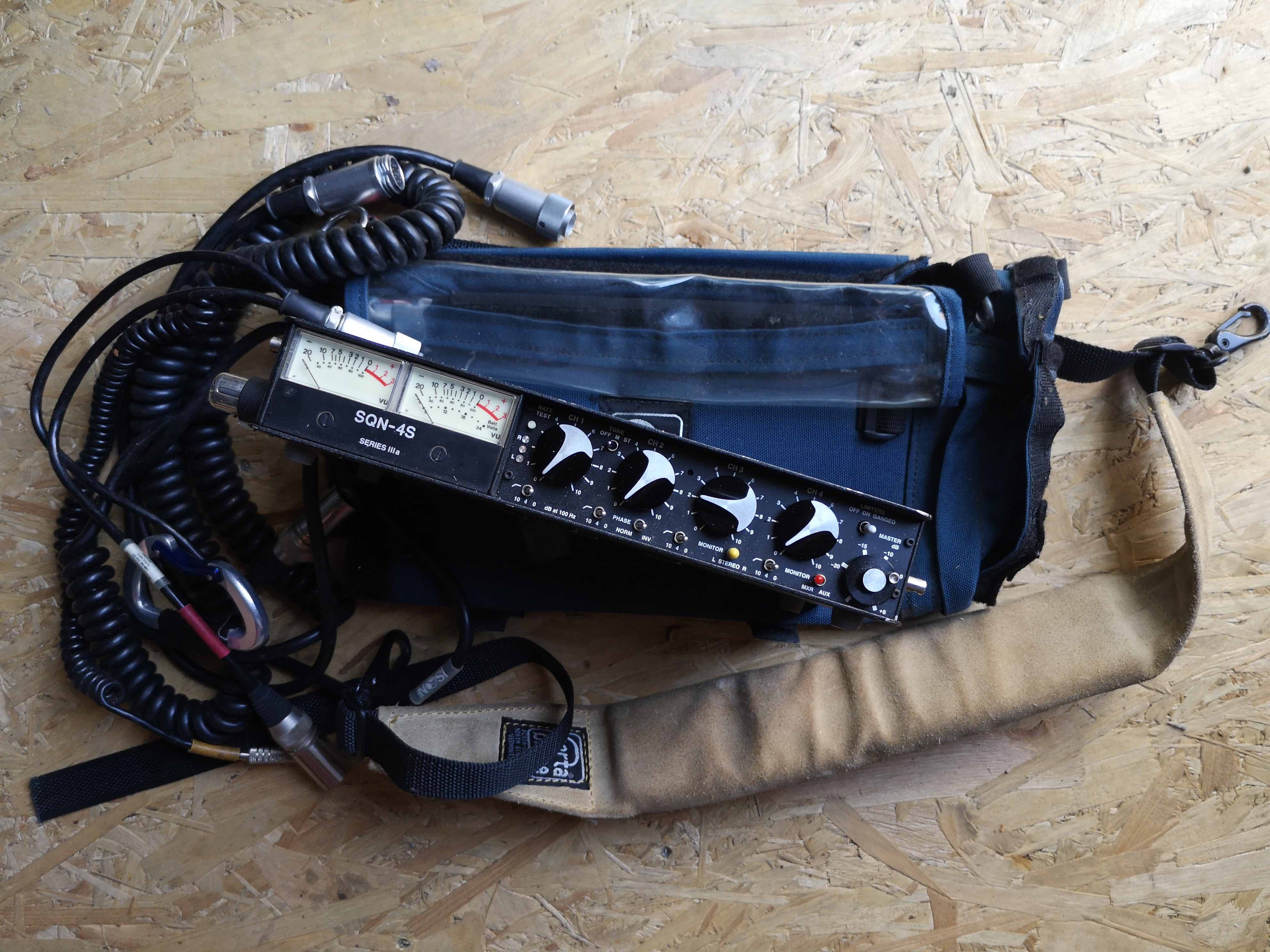

A vendre cette SQN 4S
Entièrement révisée et transformée avec 4 sorties asymétriques il y a 2 ans et servie 4 journées depuis
Préamplis au rendez vous, chaleur et puissance
Limiteurs transparents

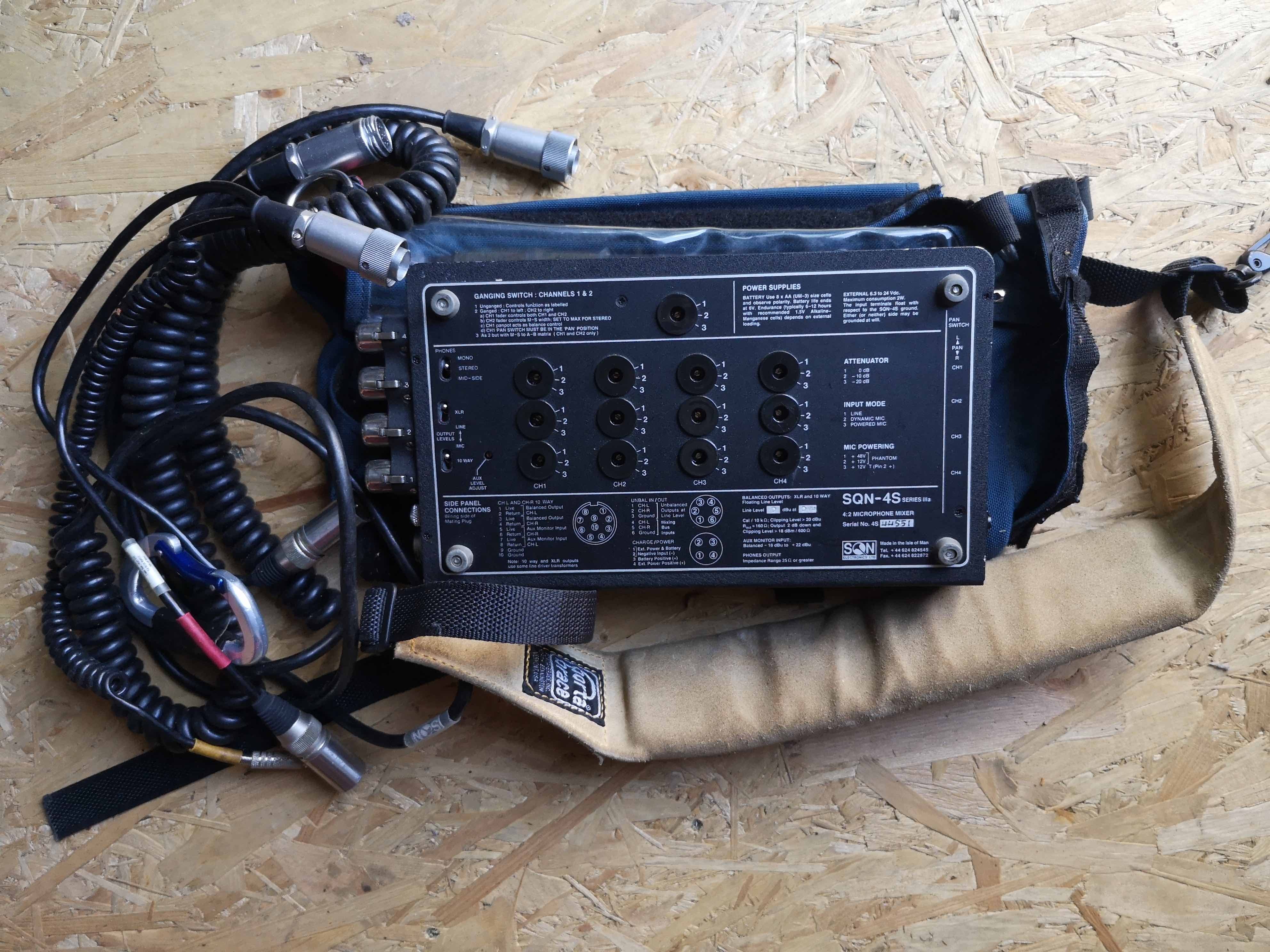

Avec Housse portabrass et câble
Facture de la modification dans les photos




Descriptif de la modif :

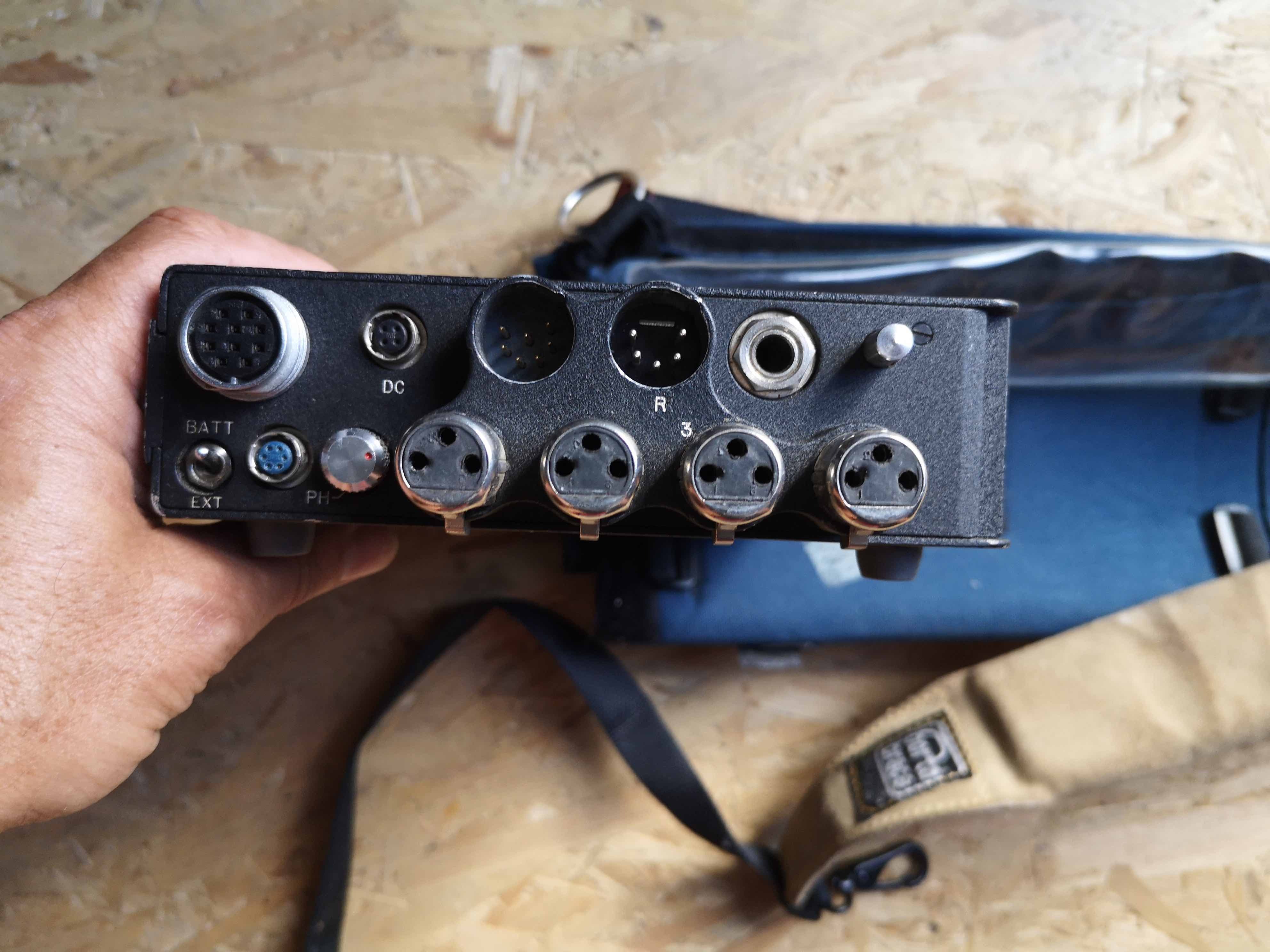

Il est possible de réduire en partie les « modifications du côté droit » en ne prévoyant pas de commande de niveau de retour sur le moniteur pour les sorties Direct/Individual (si elle avait été installée, elle aurait occupé la place du potentiomètre panoramique n° 4), une suppression qui rendrait également inutile l’interrupteur à bascule (qui, s’il avait été installé, aurait pris la place du potentiomètre de panoramique n° 2) permettant de choisir entre le monitoring des E/S principales (Hirose 10 broches) et celui des sorties Direct/Individual (XLR-7M). Cependant, nous devons toujours déplacer le contrôle de niveau de monitoring des E/S principales de son emplacement d’origine sur la plaque de base vers le bloc de panoramique « côté droit ». En effet, nous avons besoin de l’espace libéré par son retrait pour installer le circuit imprimé des sorties directes/individuelles et son câblage associé.

Si l’on part du principe que les potentiomètres de panoramique rotatifs des canaux 3 et 4 sont en bon état, je suggère alors de placer le contrôle de niveau de monitoring des E/S principales à l’emplacement occupé par le potentiomètre de panoramique rotatif n° 2.

La configuration du bloc de panoramique « côté droit » est donc la suivante :
Potentiomètre de panoramique n° 1 pour le contrôle de la balance stéréo des canaux 1 et 2
Potentiomètre de panoramique n° 2 : contrôle de niveau du moniteur d'E/S principal
Potentiomètre de panoramique n° 3 : panoramique L/R incrémental dans le mixage
Potentiomètre de panoramique n° 4 : panoramique L/R incrémental dans le mixage

Traduit avec DeepL.com (version gratuite)
