Toneprint chorus/flanger/vibrato !

Par melski44 le 08/05/2017 - (Tout public)

Comme de nombreuses pédales TC (Flahsback, Hall of Fame...) le Sub 'N 'Up est doté des modulations de TC electronic. J'ai créé un toneprint qui permet de choisir entre les différentes modulations, sans avoir du tout d'octave. Vous avez donc une pédale deux en un ;)

Ce toneprint est assez complexe et change le fonctionnement de tous les potards.



1 - Brancher la pédale (secteur/pile), la brancher à l'ordi et ouvrir le toneprint editor

2 - choisir "default template"



3 - il nous faut d'abord retirer les octaves :

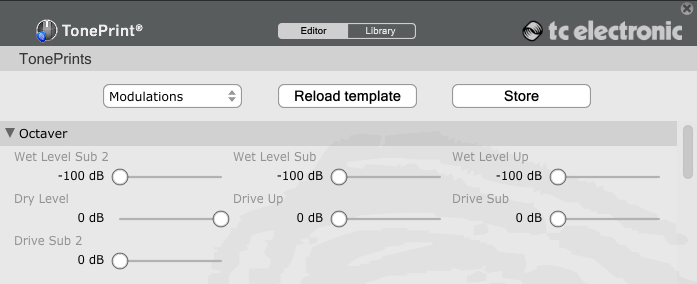

1 octaves.PNG

Wet level sub 2 : -100 db / Wet level sub : -100 db / Wet level up : -100 db

Dry level (son direct) : au max donc 0 db.

Pas d'overdrive non plus (laisser tous les drive sub, drive sub 2 et drive up à -100db)



Pour être sûr que les octaves ne seront pas présents, il faut assigner leur volume à l'un des potentiomètres.

Pour le potard Dry, j'ai choisi "Octaver - Dry level" : cliquer sur dry, puis sur le point bleu, puis mettre toutes les positions à 0db (i.e. au max). De cette manière, le son dry sera toujours présent.

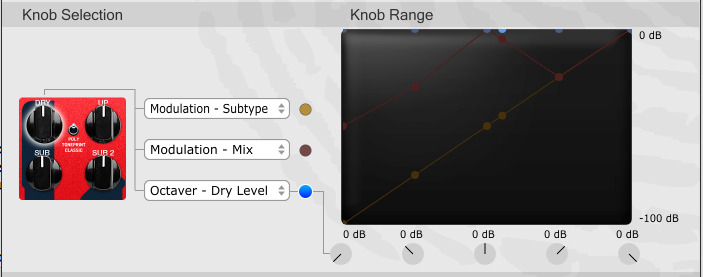

7c knob dry c.PNG

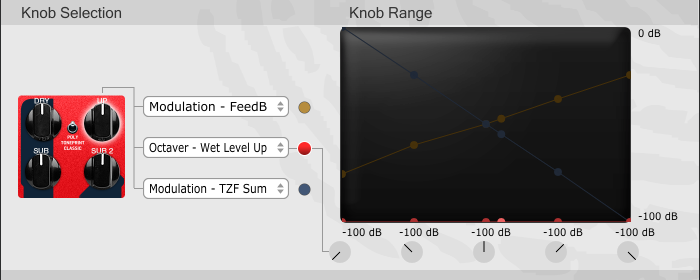

Pour le potard Up, j'ai choisi "Octaver - Wet level up" : mettre toutes les positions à -100 tout en bas

8b Knob Up b.PNG

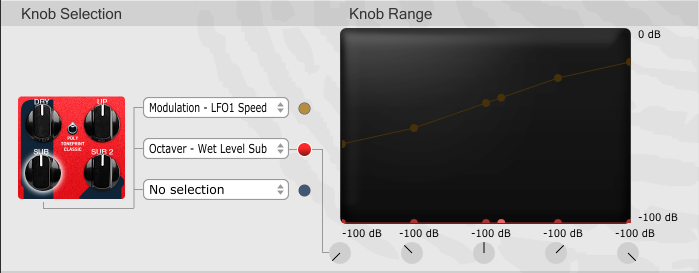

Pour le potard Sub, "Octaver Wet level sub" : mettre toutes les positions à -100

9b Knob Sub b.PNG

Pour le potard Sub 2 : "Octaver Wet level Sub 2" mettre toutes les positions à -100

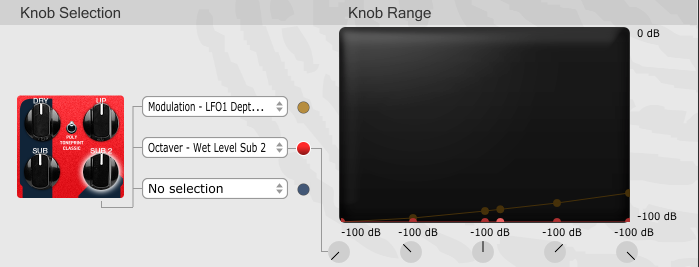

10b Knob Sub 2b.PNG

4 - on ne touche pas à l'EQ

2 input EQ.PNG

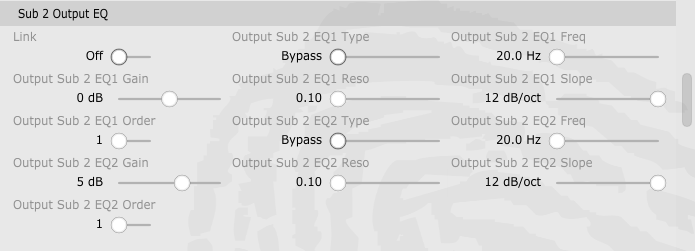

3 Sub 2 Output EQ.PNG

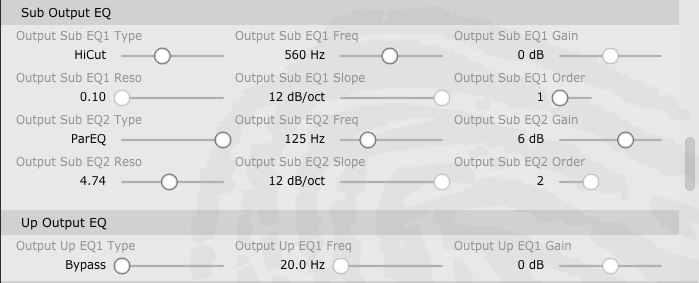

4 Sub output EQ.PNG

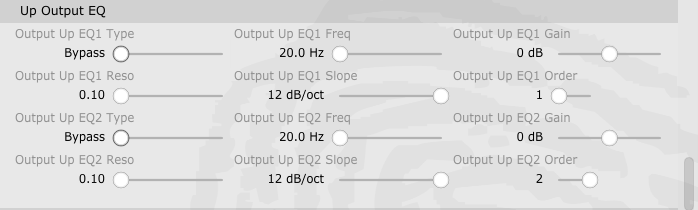

5 Up output EQ.PNG

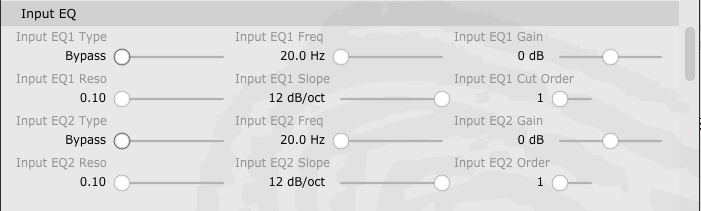

Input EQ : Input EQ1 type : bypass

Sub2 Output EQ : idem, on ne touche rien

- Link : Off

- Output Sub 2 EQ1 type : bypass

Sub Output EQ : ne rien toucher

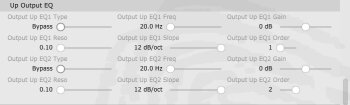

Up Output EQ : ne rien toucher



5 - On active la modulation

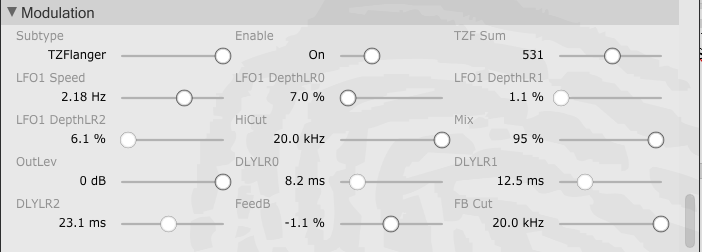

6 Modulation.PNG

Dans modulation, ne pas toucher à "subtype" mais dans "Enable", sélectionner "on" (cela active les modulations)



6 - Assigner le choix de la modulation à un potard



L'intérêt du Sub 'N 'Up est de pouvoir choisir la modulation que l'on veut ! TC en propose 6, dans l'ordre :

- Classic Chorus

- Adv. Chorus

- Classic Flanger

- Adv. Flanger

- Vibrato

- Vibrato ramp

- TriChorus

- TriChorus Alternatif

- TZ Flanger (Flanger Tru Zero)

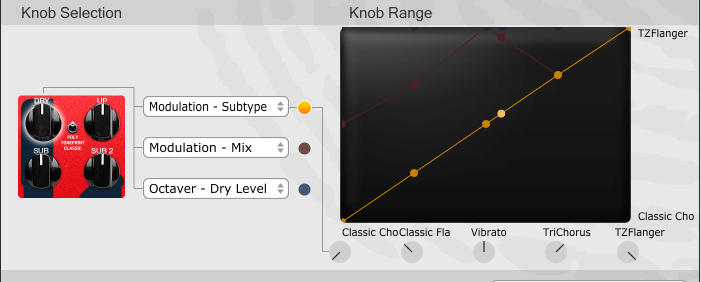

On va assigner au potard Dry le choix des modulations : cliquer sur le bouton jaune (par ex) et sélectionner "modulation subtype" (rappel : le point bleu contrôle déjà le volume dry). La courbe devrait être une droite parfaitement diagonale.

7 Knob Dry a.PNG

7 - Réglage de la vitesse (speed)

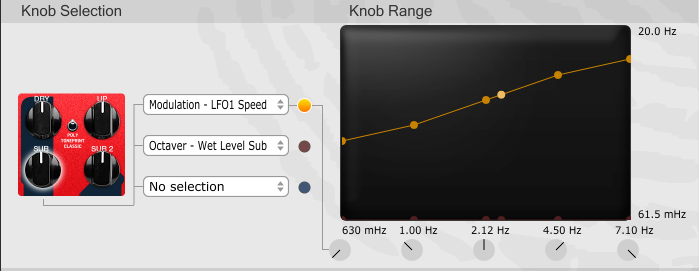

Ce réglage est assez subtil, en effet on veut une vitesse ni trop lente au début, ni trop extrême sur la fin de course du potentiomètre. J'ai choisi de la contrôler avec le bouton "Sub"

Idem, assigner au point jaune "Modulation - LFO 1 Speed". Je pars de 630mhz (à gauche) pour arriver à 7.10 Hz en fin de courbe. Entre les deux, libre à vous de gérer la courbe comme vous le préférez. Cela donne un petit effet leslie quand la vitesse est à fond.

9a Knob Sub a (modulation speed).PNG



8 - Réglage de la profondeur (depth)

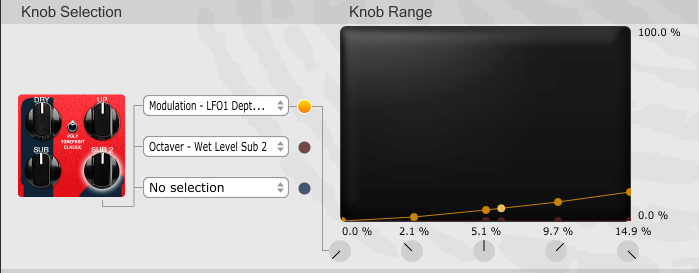

Le potard Sub 2 règle la profondeur. C'est assez difficile de faire ce réglage, car au delà de 20% les modulations deviennent vraiment caricaturales. Il faut aussi s'assurer que la même profondeur sonne bien autant pour un chorus qu'un vibrato... L'image sera plus parlante pour les réglages précis. Je pars de 0 pour arriver à 14,9% au max. Rappel : plus on augmente la vitesse, plus il faut réduire la profondeur sous peine de bouillie musicale.

10a Knob Sub 2 a (Modulation depth).PNG



à ce stade, vous avez déjà un multieffet de modulations qui fonctionne ! Les étapes suivantes sont du bonus.



9 - Réglage du feedback

Le feedback renvoie le signal original dans la pédale, ce qui augmente l'intensité des effets. C'est assez intéressant sur un vibrato par exemple. Du coup, le potard dry contrôle le feedback, de -50 à + 50. Attention à bien mettre 0 au milieu, c'est plus facile à contrôler.

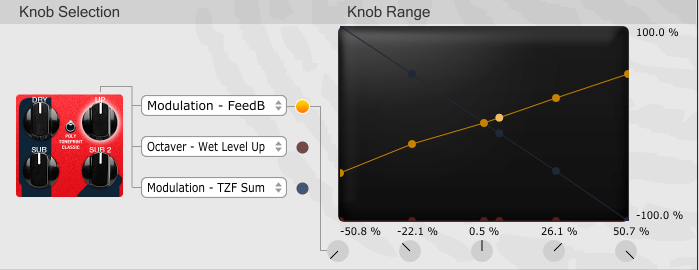

8a Knob Up a.PNG



10 - Réglage du flanger Tru Zero (TZF)

Le flanger tru zero est un effet assez particulier, qui annule le signal (il y a une histoire de phase là dedans... je ne sais pas trop comment ça marche). vous pouvez expérimenter avec, en l'affectant au potard Up

8c Knob Up c (optional TZ Flanger).PNG



11 - Sauvegarder le préset !!!!!

N'oubliez pas de sauvegarder ce nouveau toneprint, sinon tout sera perdu !

 - Cliquez sur store en haut à gauche

- Location : cliquer sur "no selection", sélectionner "new entry"

- donner un nom ("name") au toneprint (j'ai choisi "modulations")

- Ok



12 - envoyer le toneprint dans la pédale



 Cliquer en bas à droite "store to pedal"



Et voilà ! vous avez transformé votre octaver en multieffet de modulation :)
