Améliorer la stabilité de la connexion Bluetooth du Chocolate Plus

Le petit pédalier M-Vave Chocolate Plus est bien pratique ; ni lourd ni encombrant, pas trop difficile à programmer.

Il propose de se connecter en Bluetooth (BLE MIDI) à tout appareil qui répondrait à cette norme de transmission.

La connexion fonctionne... à la condition d'être dans un environnement pas trop encombré sur ces réseaux et il arrive que la connexion décroche même sans perturbations extérieures identifiées. De préférence au moment où on a besoin de lancer une commande.

En cause la manière dont le circuit a été conçu.

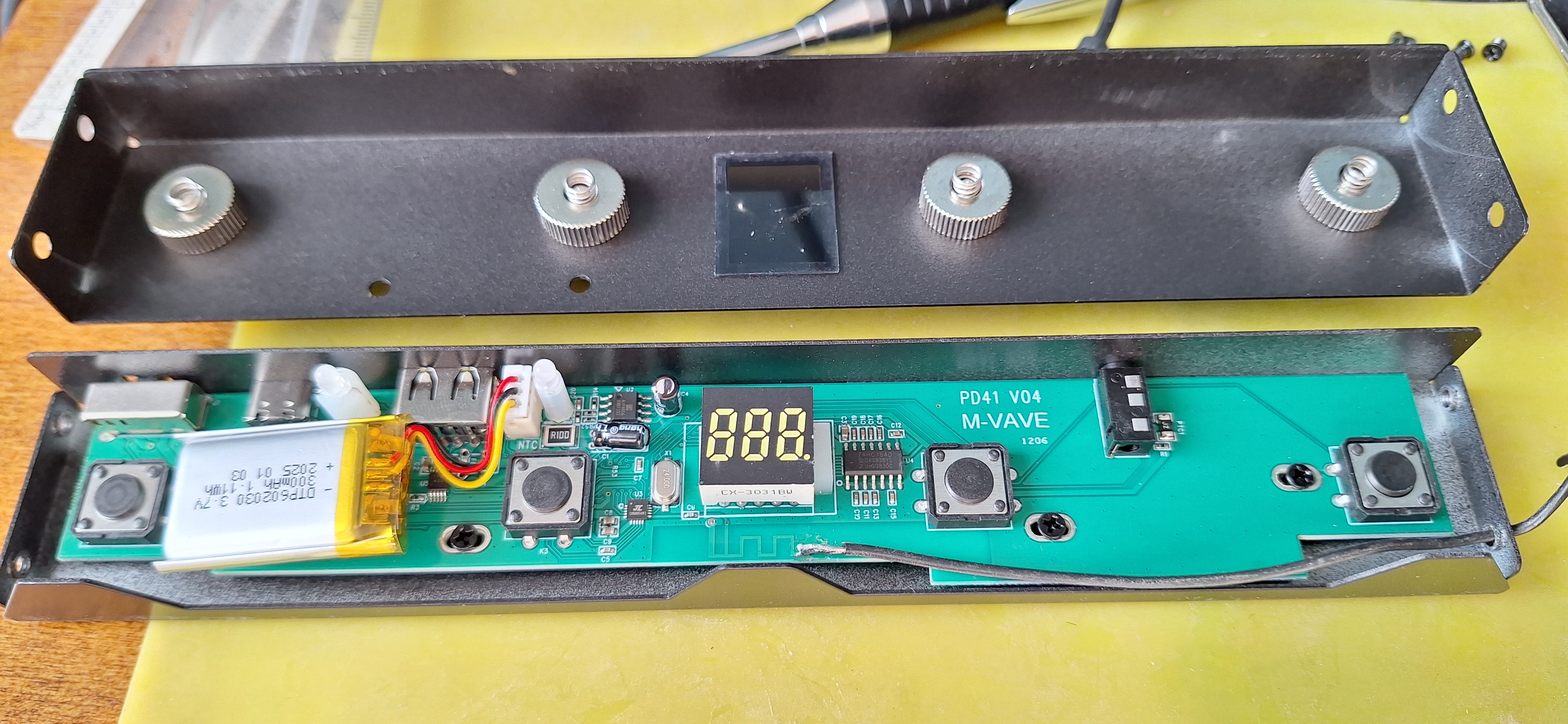

Il suffit de retirer quatre petites vis (deux à chaque extrémité) pour ouvrir le pédalier et voir le circuit.

.

On remarque, juste sous l'afficheur numérique, l'antenne qui sert à émettre les signaux Bluetooth. Elle est partie intégrante du circuit imprimé qui se trouve lui même enfermé dans un boitier métallique. Pas réellement les conditions idéales pour transmettre un signal radio.

En cherchant un peu j'ai trouvé sur le Net une vidéo qui montrait comment améliorer la portée du signal BT en ajoutant une antenne extérieure. Je partage l'information.

Il suffit de souder à l'extrémité de l'antenne imprimée (après avoir gratté un peu le vernis) un fil semi rigide isolé qui dépassera de quelques centimètres à l'extérieur du boîtier.

Les puristes diront que l'implantation du fil n'est pas idéale, qu'elle "déséquilibre" le circuit, qu'elle peut fatiguer le processeur.

Elle a le mérite de fonctionner et j'ai moins de décrochages arbitraires de la connexion.
