Nano Bad Stone suppresion du pop du footswitch

Par Balley Warson le 25/11/2015 - (Débutant)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Electro-Harmonix Bad Stone Nano
Photos
1/63
Electro-Harmonix Bad Stone Nano

Phaser Guitare de la marque Electro-Harmonix appartenant à la série Bad Stone

Bonjour,



Si comme moi vous avez un méchant pop quand vous activez votre nano bad stone, j'ai une solution toute simple pour peut que vous sachiez manier un fer à souder !
De plus elle est réversible ( bien que j'imagine ça fasse sauter la garantie ) si jamais ça ne vous convient pas.



Un peu de lecture tout d'abord : http://www.geofex.com/Article_Folders/box_pop.htm



Pour les non anglophones on y apprend, entre autre, que ce genre de pop est du aux condensateurs en entrée et en fin de circuit.

En très simplifié, ces condensateurs ( ou juste l'un des deux ) se retrouvent une patte connectée à rien, dans le vide, en bypass, la tension accumulée dans le condensateur est donc bloquée. Quand on re-active l'effet, le condensateur se décharge alors d'un coup, ce qui donne notre vilain pop dans l'ampli !

C'est moche, ça rend inutilisable un effet en cours de morceau, j'en ai même failli revendre ma bad stone :)



On s'aperçoit sur le schéma suivant ( vielle bad stone, ce n'est pas une nano ) qu'effectivement en sortie (output J2 , en bas à droite du schéma ) il y a un condensateur qui se retrouve connecté à rien en bypass : www.diystompboxes.com/pedals/EHbadstone_old.jpg



Une solution consiste donc à relier ce condensateur à la masse du circuit à l'aide d'une résistance !



Pour ce faire il vous faut :
  • Un fer à souder
  • Une résistance de 1M ( 1 méga ohms ), on peut tester des valeurs plus ou moins grande (470K ça semble aller chez moi)
  • De l'étain
  • et une bad stone qui fait pop !



Les mains dans le cambouis
  1. Ouvrez votre pédale et retournez là !
  2. Pendant toute la manip la pédale est orientée tel quel : Prise Jack d'entée en haut, prise Jack de sortie en bas, alimention 9v dc sur la droite
  3. Sur le footswitch, on voit 3x3 pattes
  4. La patte centrale est reliée à la masse !
  5. La sortie de l'effet arrive sur la patte en haut à droite du footswitch ( suivant l'orientation indiquée ci dessus)
  6. Il suffit donc de souder votre résistance entre ces deux pattes, en faisant bien attention que les parties métalliques de la résistance ne touchent aucune autre patte du footswitch, on peut en cas mettre un peu de scotch épais sur la résistance ou mieux de la gaine thermorétractable !

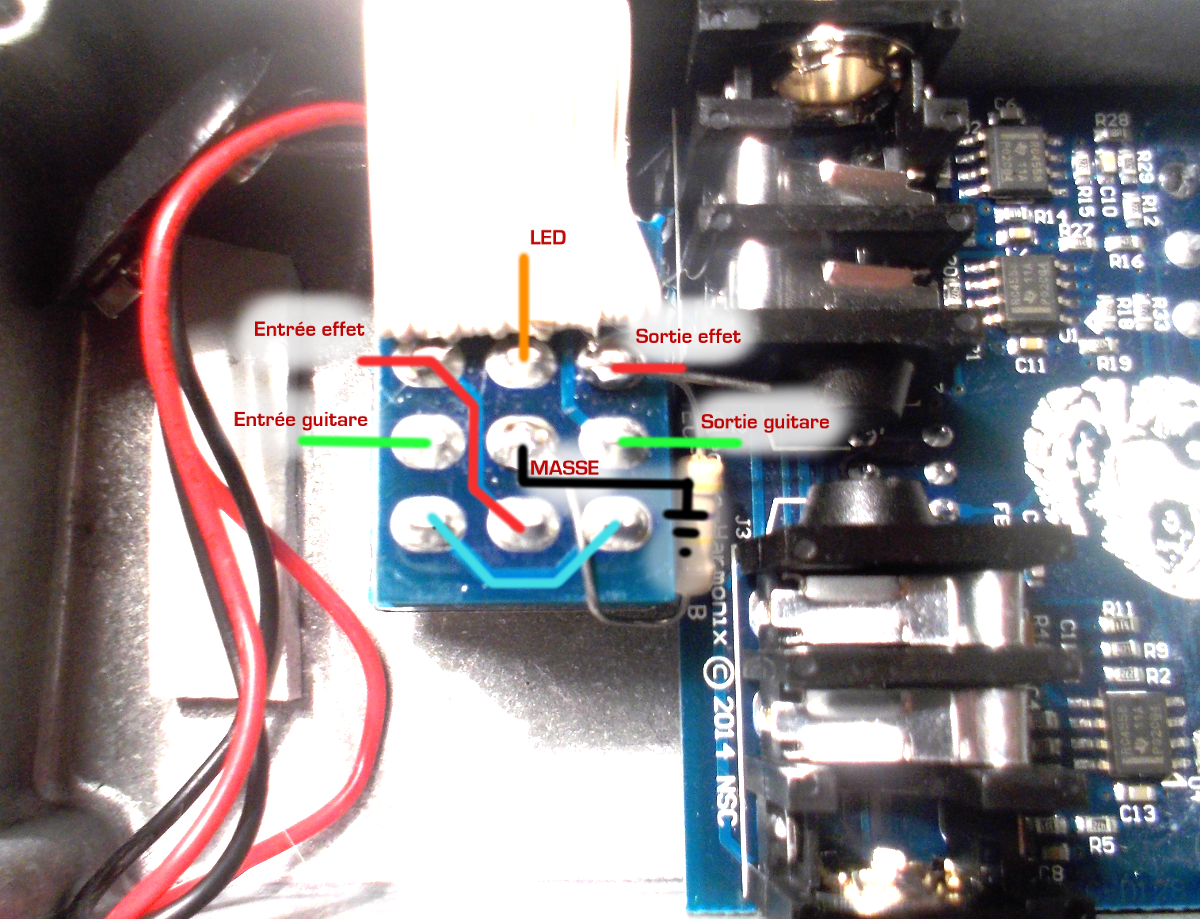

Branchement du footswitch de la Bad Stone Nano.
En vert à gauche : jack entrée guitare.
En vert à droite : jack de sortie guitare.
En rouge à gauche : entrée du circuit.
En rouge à droite : sortie du circuit.
Au centre, la masse.
En bypass le jack d'entrée est directement relié à celui de la sortie, comme si il y avait un simple câble entre les deux ( trait bleu sur la photo).
On voit aussi que l'entrée de l'effet est automatiquement reliée à la masse en bypass ( le trait rouge qui relie l'entrée du circuit à la patte du bas de la colonne centrale )

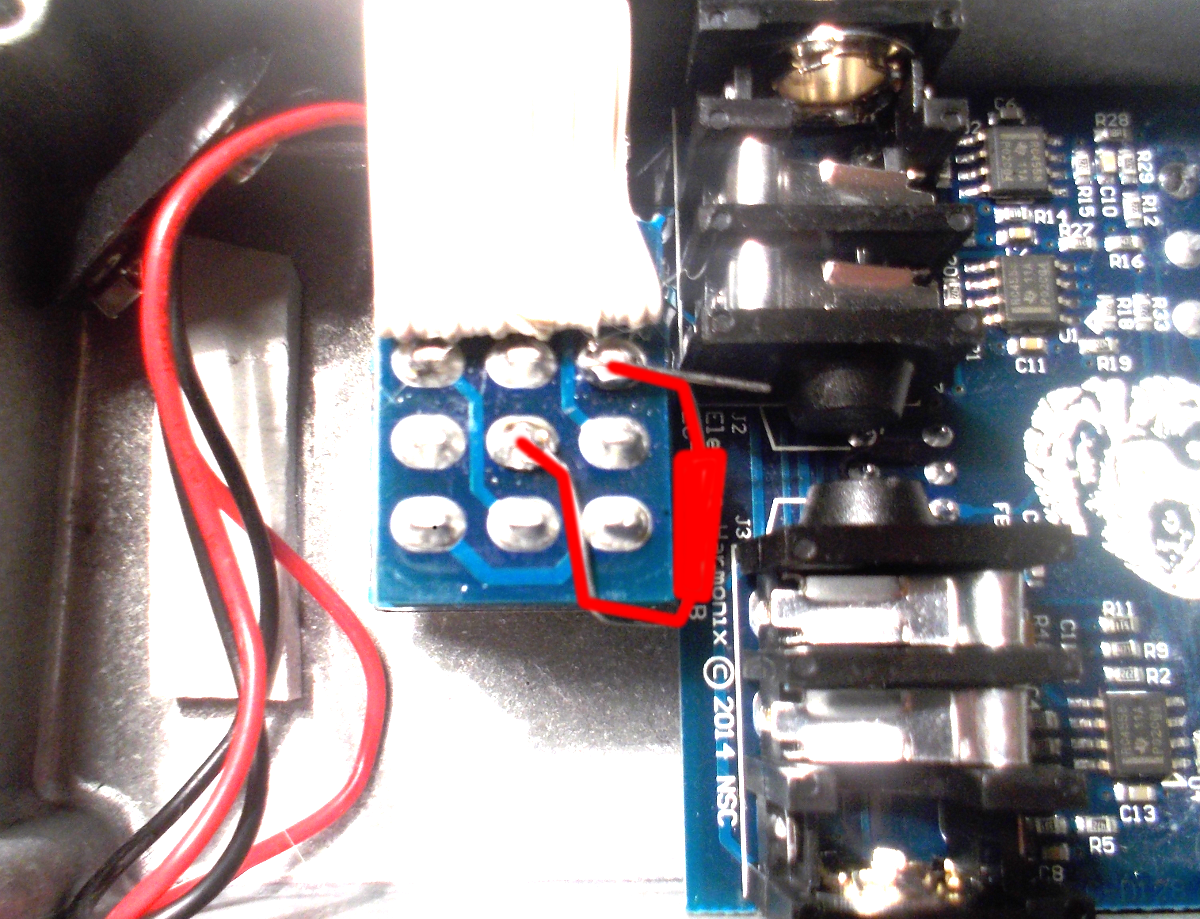

Branchement de la resistance anti pop :





Voilà c'est terminé :)
Il n'y a plus qu'a tester si cette petite modification a fonctionné et vous convient !



Merci à Johann (il se reconnaitra) pour la relecture
