Salut,
Si les led de votre retroéclairage ne marche plus sur le MPAII voici comment changer les led avec des LED basique.

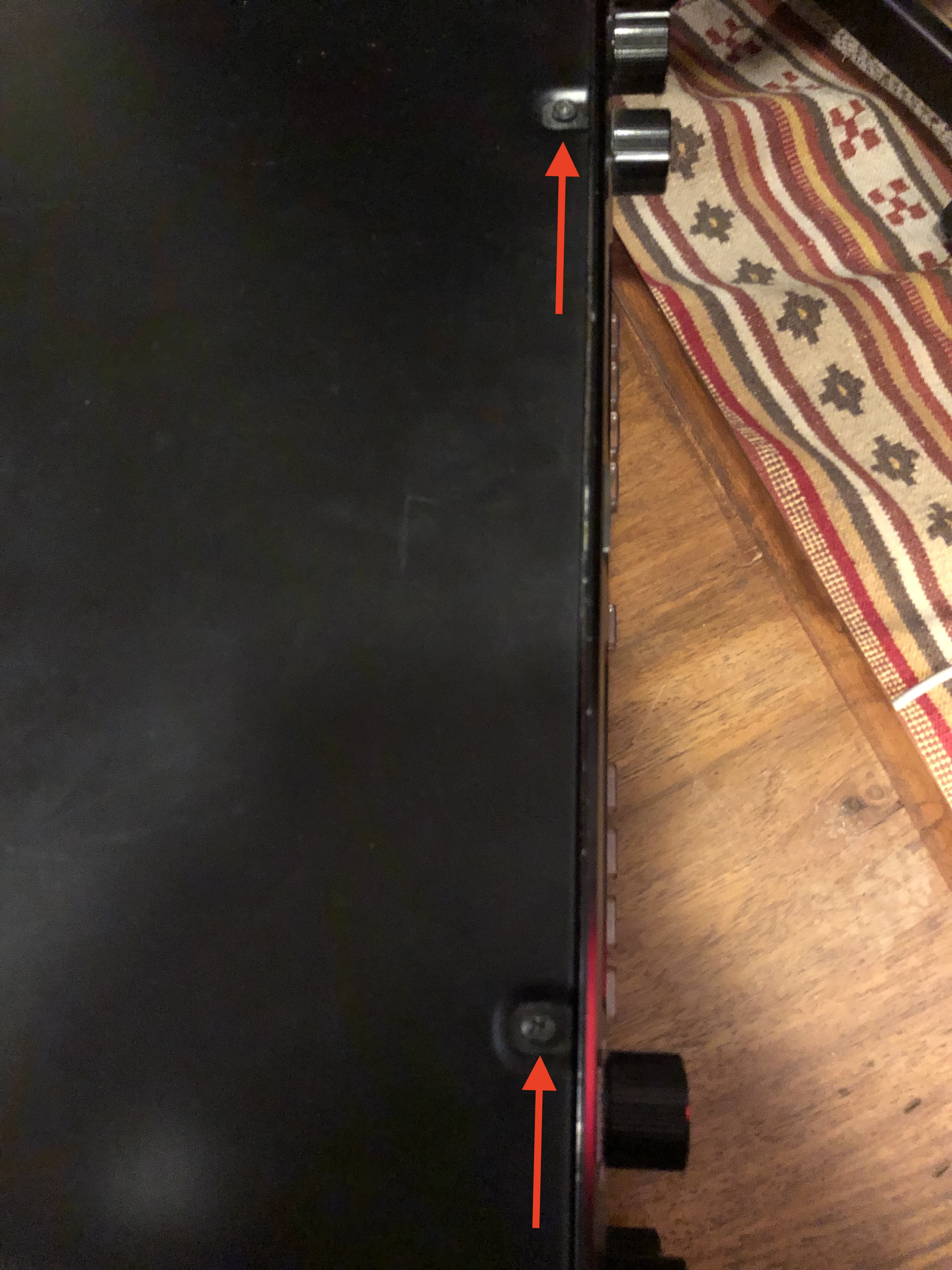

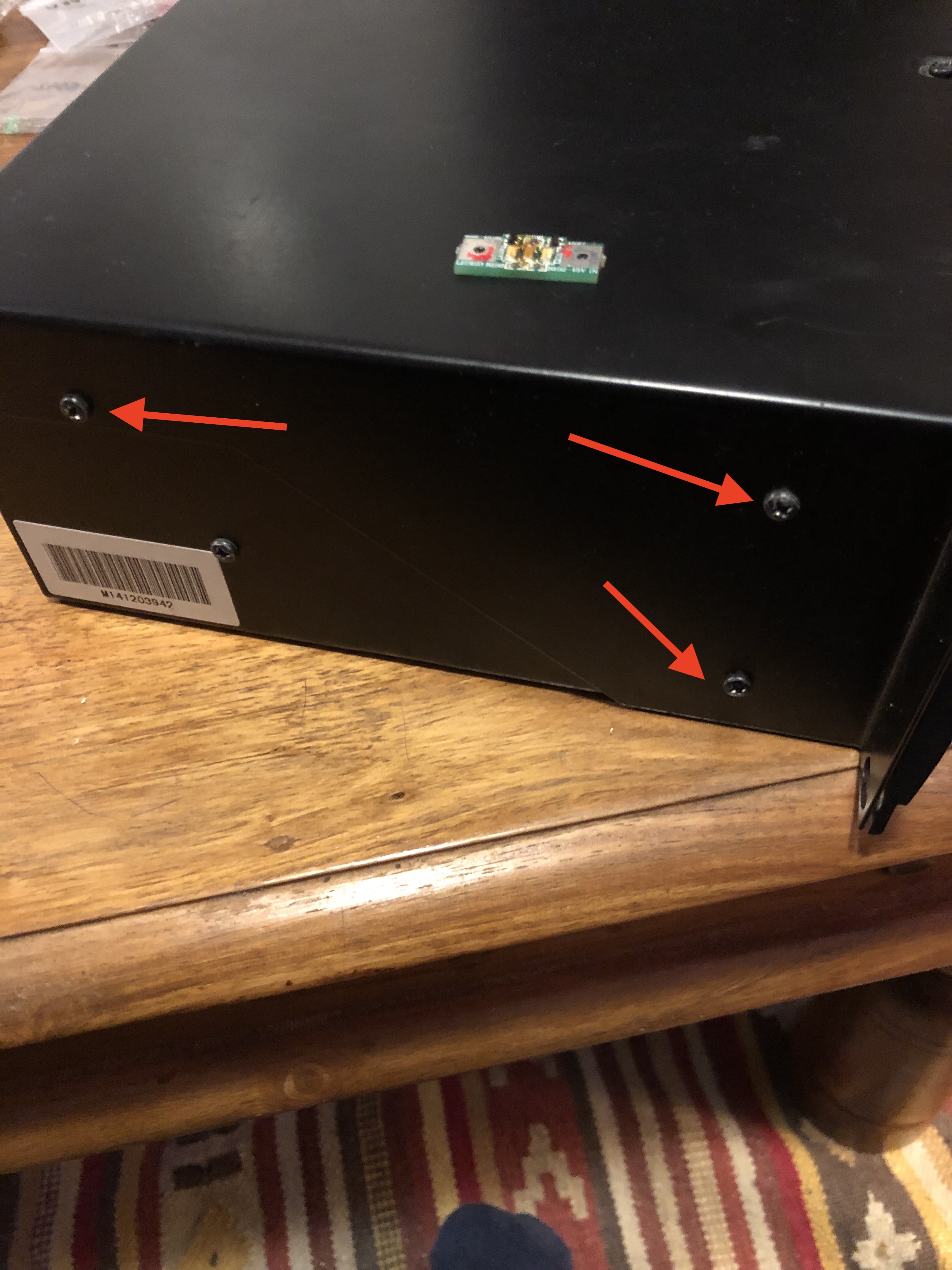

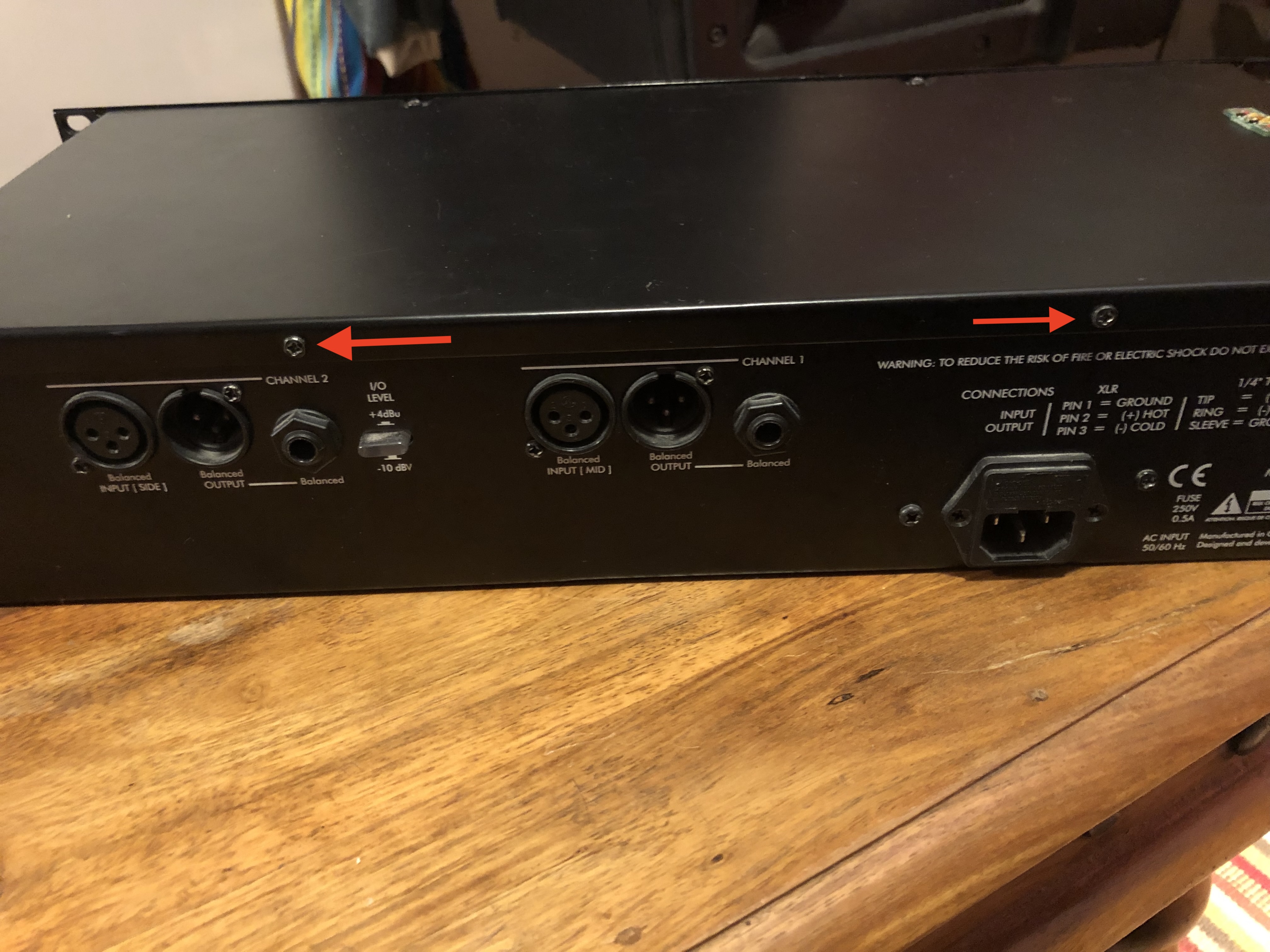

Commencer par dévisser toute les vis du capot :
Voilà donc à quoi ça ressemble de dedans, le retroéclairage c'est simplement une petite carte led vissé à l'arrière du plastique blanc du vu mètre, il faut commencer par retirer les cos d'alimentation le + et le - puis dévisser deux petites vis qui maintiennent le support de la carte led :

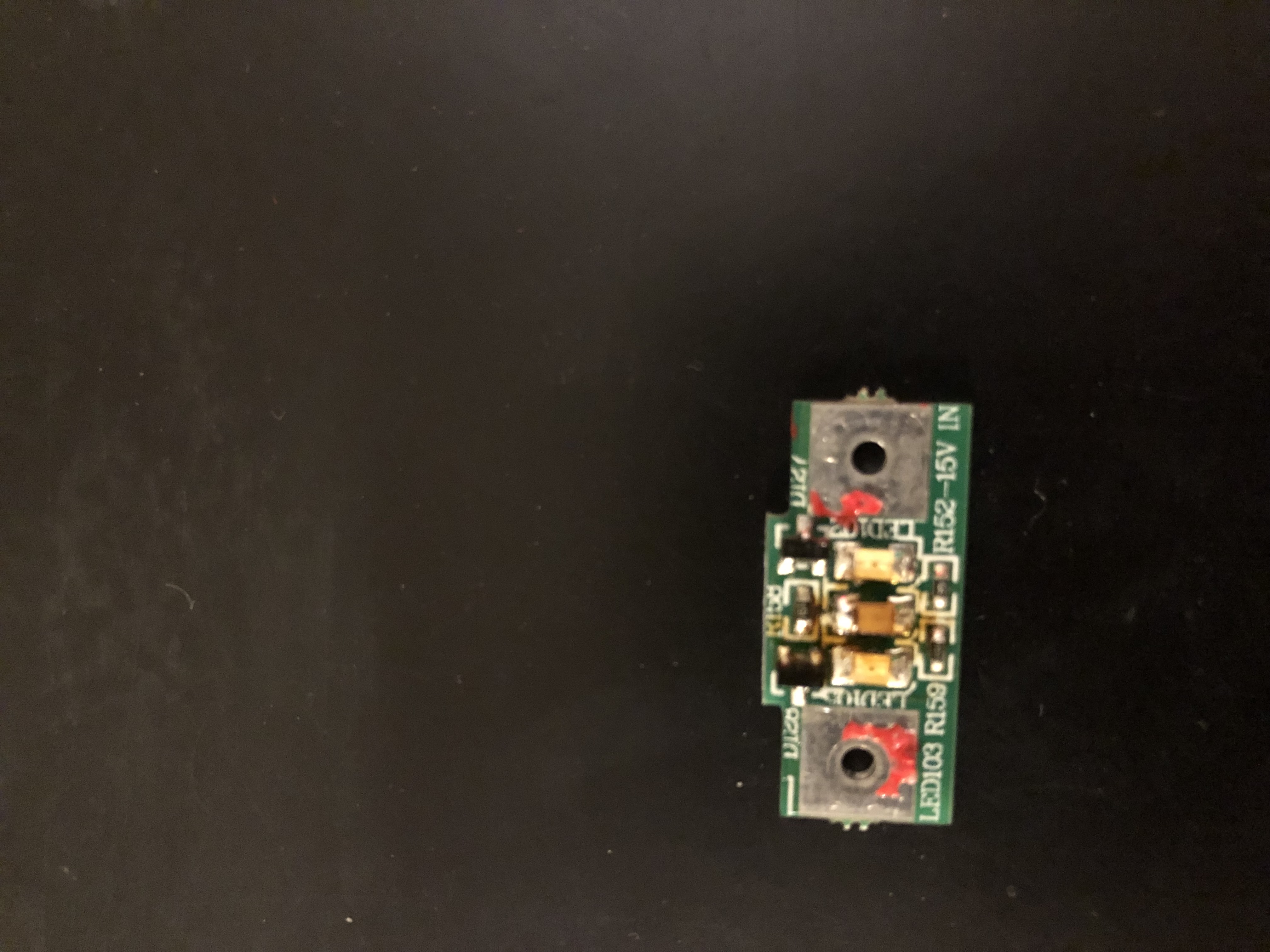

Il faut retirer la petite carte led qui est fixé sur des boulons qu'il faut dévisser, voici à quoi elle ressemble une fois démonté. La mienne était complètement cramé mais il est aussi possible de changer juste la résistance pour garder le système d'origine. Vous pouvez tester les led au multimètre si elle marche toujours. Moi j'ai préférais l'enlever et remplacer par des leds basiques.
Ensuite je prend deux Led rouge que je connecte en série (attention à utiliser une résistance pour ne pas cramé la led, ici une résistance de 680ohm à adapter selon le nombre de led et la couleur). La tension de la machine est de 15v pour choisir votre résistance, elle peut bien sur être plus grande si vous souhaitez diminuer l'intensité lumineuse. Il faut bien respecter la polarité sinon ça ne marche pas :
Cable Plus => Resistance => Led1plus => Led 1 moins => Led 2 plus => Led2 moins => Cable moins

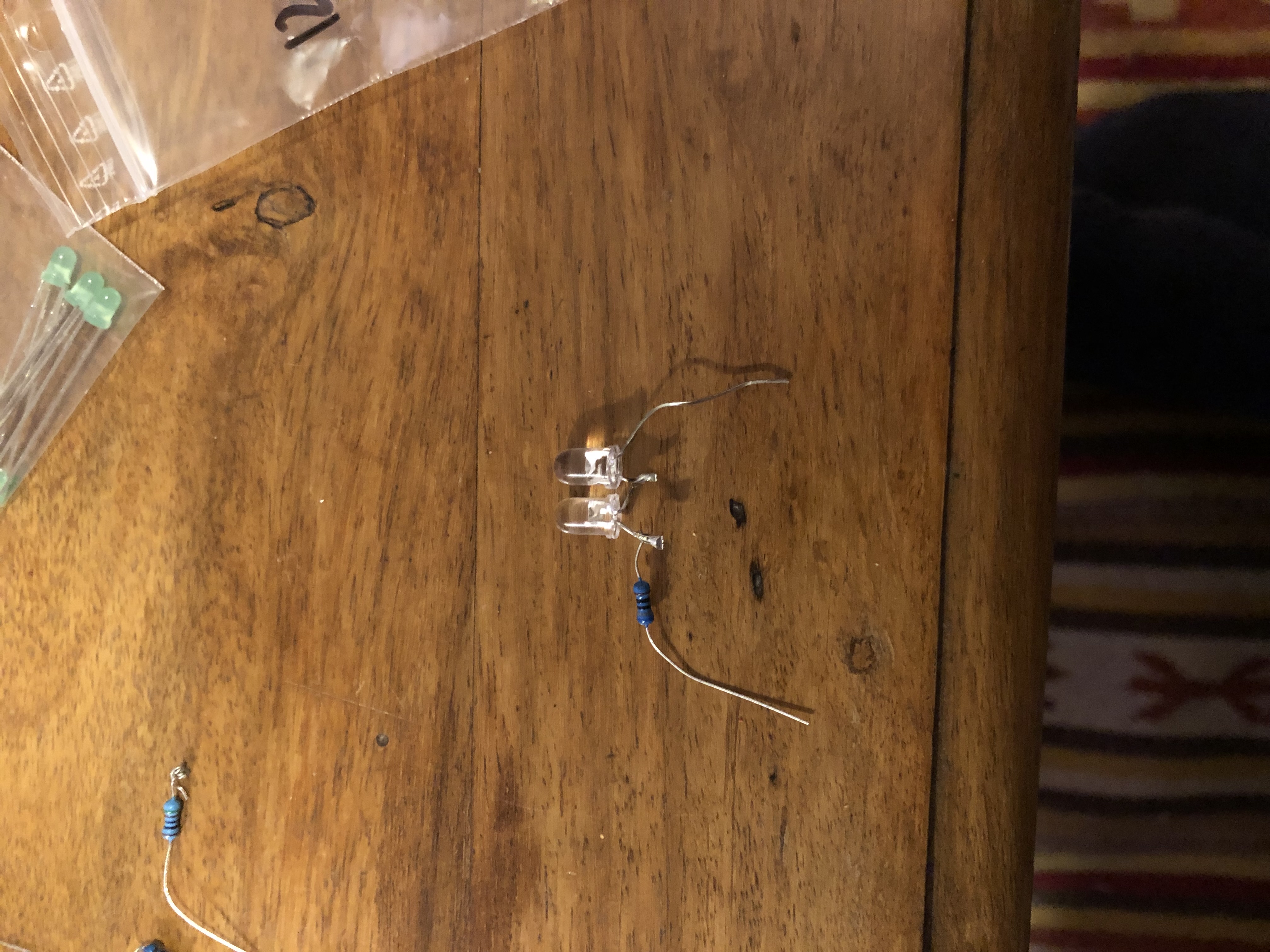

ça ressemble à ça.

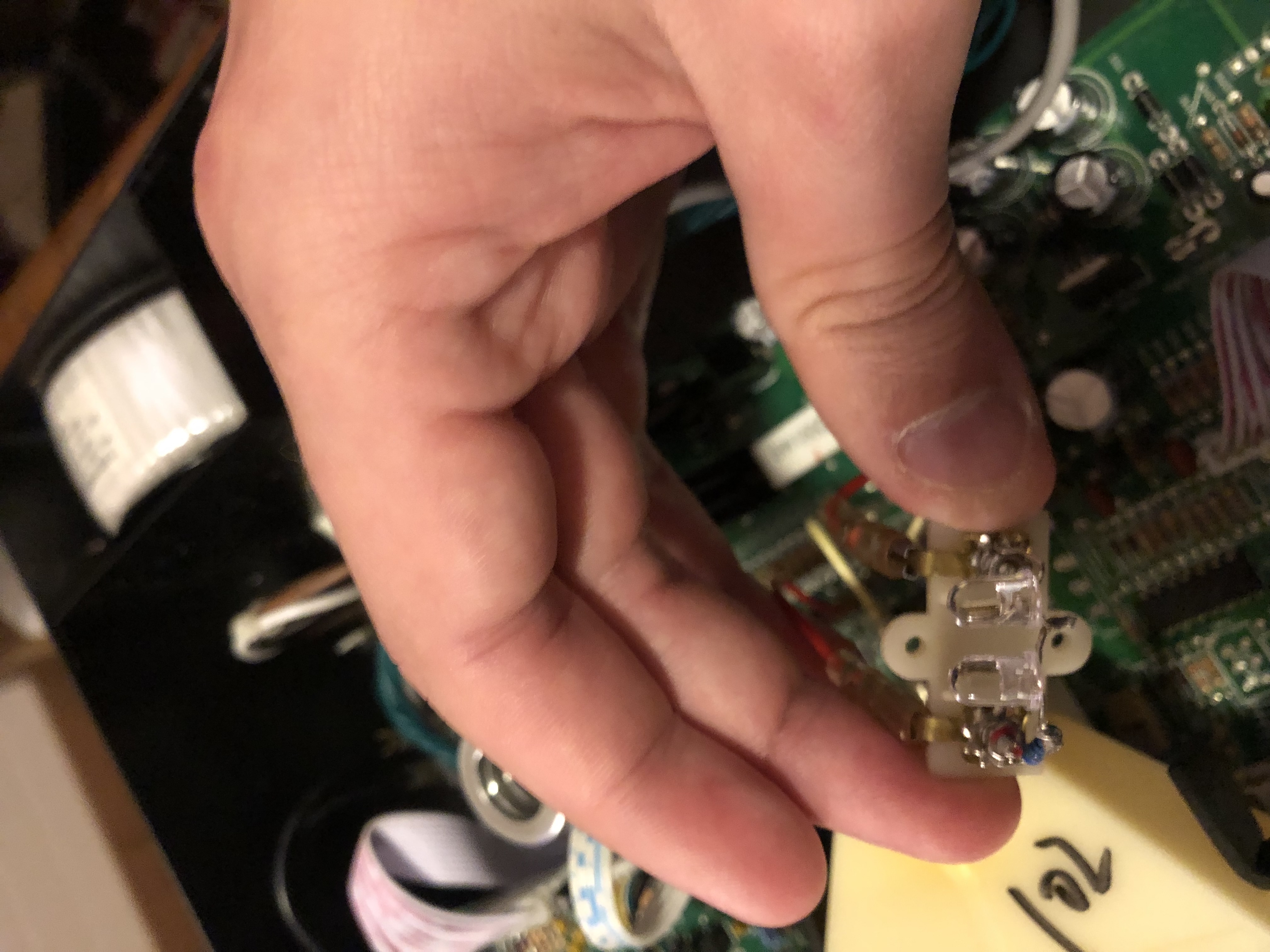

Je teste, puis je soude les led et la resistance entre elle, puis je bricole un petit système en entortillant les pattes métalliques pour fixer sur la platine en plastique de la machine et voilà (attention encore une fois à bien respecté plus et moins sinon a ne marchera pas)
J'ai mis les led parallèle à la platine car directement en direction du vu mètre ça faisait de vilaine tache et pas un éclairage homogène :

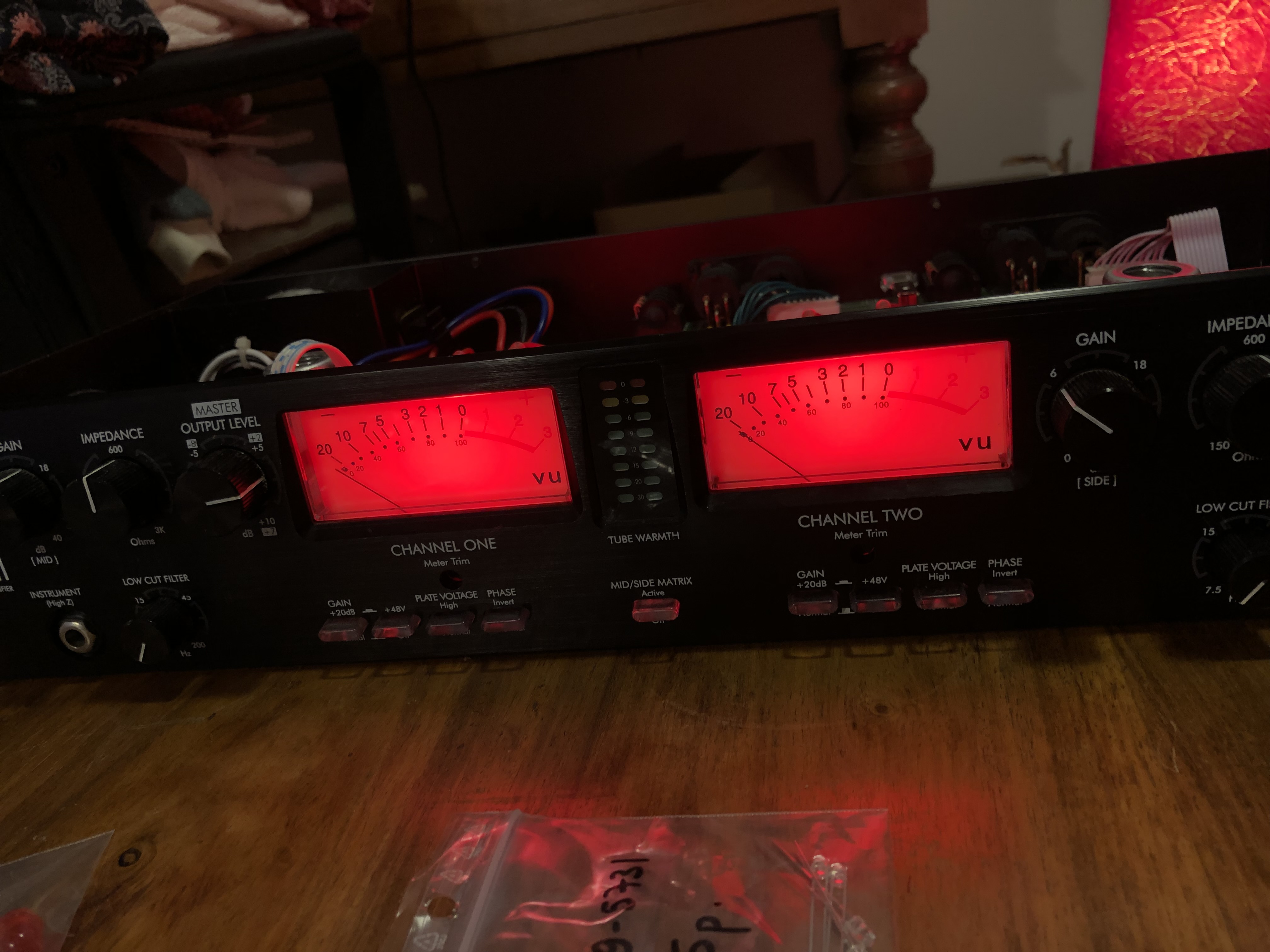

Et voilà un éclairage tout neuf et en plus on peut choisir la couleur en utilisant les led souhaité. Reste plus qu'a remettre les Vis de la platine en plastique des leds et le capot.
J'espère que ça pourra vous être utile.
Bonne journée
