Changer la tension d'entrée de 115 à 230V

Si vous avez acheté un ACP88 qui est en 115V, il est possible de le modifier pour qu'il soit compatible avec le 230V.

ATTENTION: Si quelque chose ne vous semble pas clair, ne tentez pas le diable, il faut être très prudent avec les hautes tensions.

Matériel requis:

  • Fer à souder et soudure
  • Gaine thermorétractable pour câbles
  • Pompe ou tresses à dessouder
  • Pince à dénuder ou pince coupante
  • Pince pouvant serrer les écrous

Marche à suivre:

  • Ouvrir le boîtier via la plaque métallique du dessus.
  • Enlever toutes les nuts des jacks en les tournant d'un quart de tour dans le sens antihoraire avec une pince puis les tirer avec l'ongle ou un tournevis grâce à une des petites encoches.
  • Retirer la carte du circuit des jacks et lui donner un demi-tour pour la poser ailleurs (vers la face).

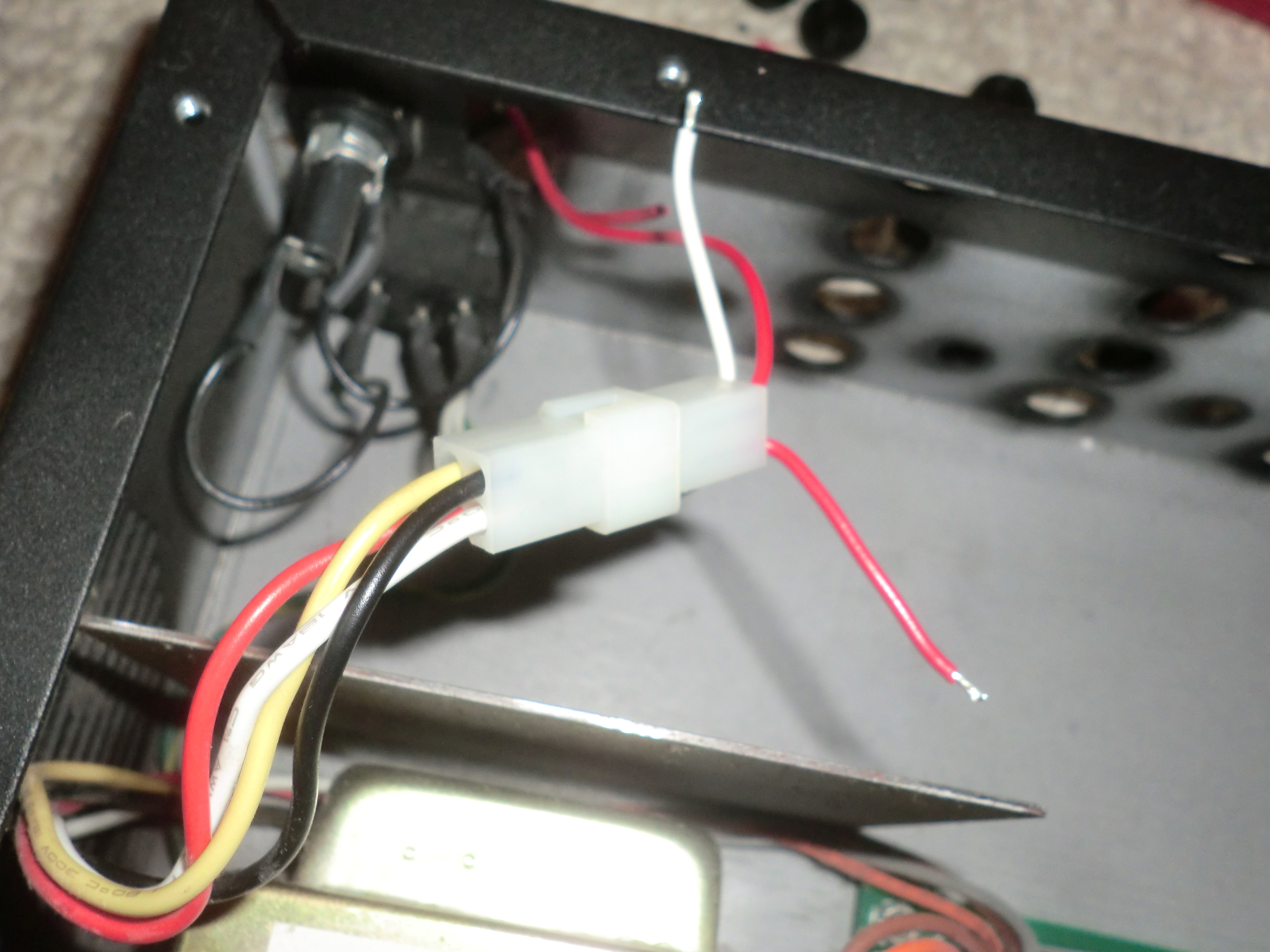

  • Repérer la prise (photo) reliant 4 câbles les uns aux autres (noir, rouge, blanc et peut-être jaune).
  • Repérer le switch et la prise C14 auxquels sont reliés 2 câbles chacun à la prise citée dans le point précédent.
  • Dessouder les 4 câbles après avoir enlevé la gaine thermorétractable noire et se souvenir desquels allaient où (chez moi le blanc était au C14 et le rouge au switch).
  • Couper 2 des câbles qui ne sont pas côtes-à-côtes sur le grillage de la prise citée précédemment (donc en diagonale sur le grillage)(un blanc et un rouge sûrement).
  • Souder les 2 câbles ensemble en les aboutant après n'avoir pas oublié de prendre soin d'y enfiler au préalable une gaine thermorétractable.
  • Ressouder les 2 câbles précédemment déssoudés au switch et à la prise C14 après n'avoir pas oublié de prendre soin d'y enfiler au préalable une gaine thermorétractable.

  • BenJack LeBuckfast 7 posts au compteur
    BenJack LeBuckfast
    Nouvel·le AFfilié·e
    Posté le 27/12/2022 à 21:55:09
    Est ce que quelqu'un a essayé la modification?
  • soundvoyager 181 posts au compteur
    soundvoyager
    Posteur·euse AFfiné·e
    Posté le 24/09/2023 à 03:15:11
    j'ai mon transfo qui a cramé ( je précise que ce n'était pas suite au mod, c'est que j'en ai acheté 1 qui est HS ), et comme il n'y a pas de service manual dispo, je voulais savoir par quel transfo on peut remplacer ? un 220v 18 v 20w ?

    deja savoir à combien de volt on rentre sur la carte qui est au centre ( la carte avec les 2 gros condensateurs ) c-a-d à quoi correspondent les 3 broches qui partent du transfo vers cette carte ?

    j'ai envoyé un "ticket" sur le support de presonus, on verra si on me répond, mais entre-temps si qqn a des infos pour débloquer la situation ce serait top !!
  • soundvoyager 181 posts au compteur
    soundvoyager
    Posteur·euse AFfiné·e
    Posté le 25/09/2023 à 13:16:28
    réponse lapidaire chez Presonus "désolé on n'aide pas sur le matos qui a été déréférencé"
    donc rien de chez rien, pas 1 info sur 1 voltage, pas de schematics, quedale !
    et bien vous savez quoi presonus, gardez vos infos pour vous plus jamais je n'acheterai chez vous, soyez en sûr !
