Je propose cette astuce pour ceux qui comme moi ont acheté le hadès kit afin de l'intégrer à un synthétiseur modulaire. Du coup, la carte d'alimentation additionnelle incluse devient inutile... Vraiment ? Et bien non. Cette dernière peut vous apporter un midi to cv/gate supplémentaire pour votre modulaire ;)

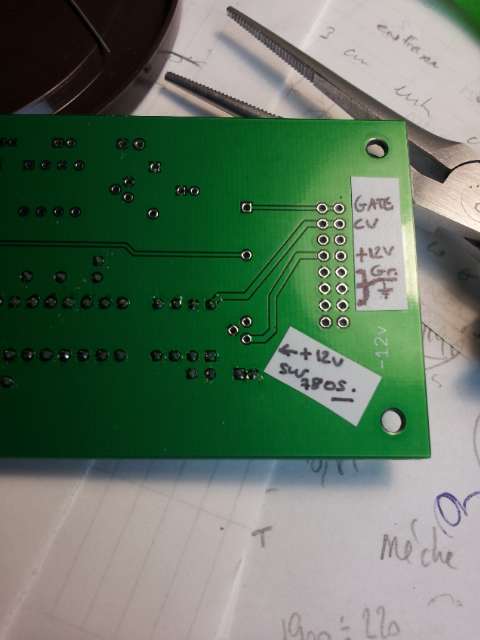

Il suffit de repérer les points qui nous intéresse :
Les sorties CV et Gate que vous allez relier à des jacks 3.5 (n'oubliez pas de relier la masse sur un point libre du PCB)
Le +12V provenant de votre bus board qui va alimenter le 78L05 et qui va ainsi fournir la tension à la partie midi de ce PCB

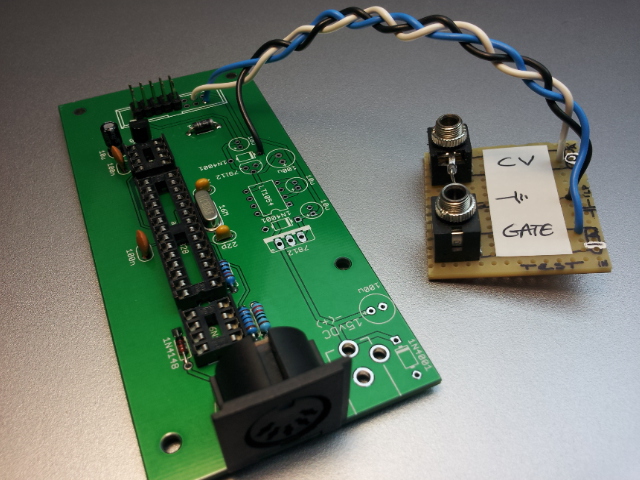

Sur cette photo, le fil noir est la masse récupérée sur le PCB. Au fond à gauche une connectique qui permet de relier la nappe au bus board de votre modulaire (attention au sens d'enfichage !)

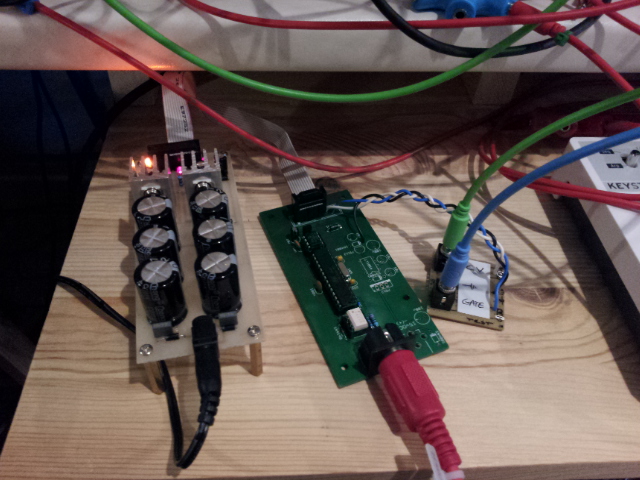

On relie tout ce petit monde...

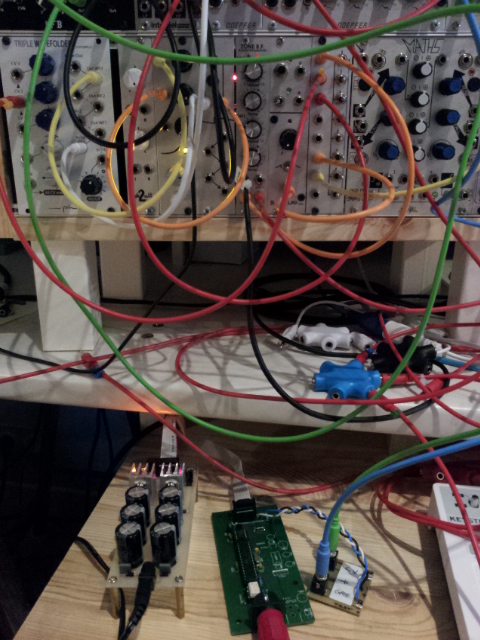

... et c'est tout. Le pitch bend de votre clavier midi préféré sera reconnu (mais avec un effet escalier)...
Il ne reste plus qu'à intégrer cela dans un petit module...
Pour pousser plus loin, nous pourrions également utiliser la partie gauche du PCB qui correspond à l'alimentation pure et qui est au standard eurorack (+12v et -12v), cela pourrait convenir pour 1 ou 2 modules... (le kit consomme 65mA (+) et 60mA(-) l'alimentation doit avoir une réserve...)
EDIT :

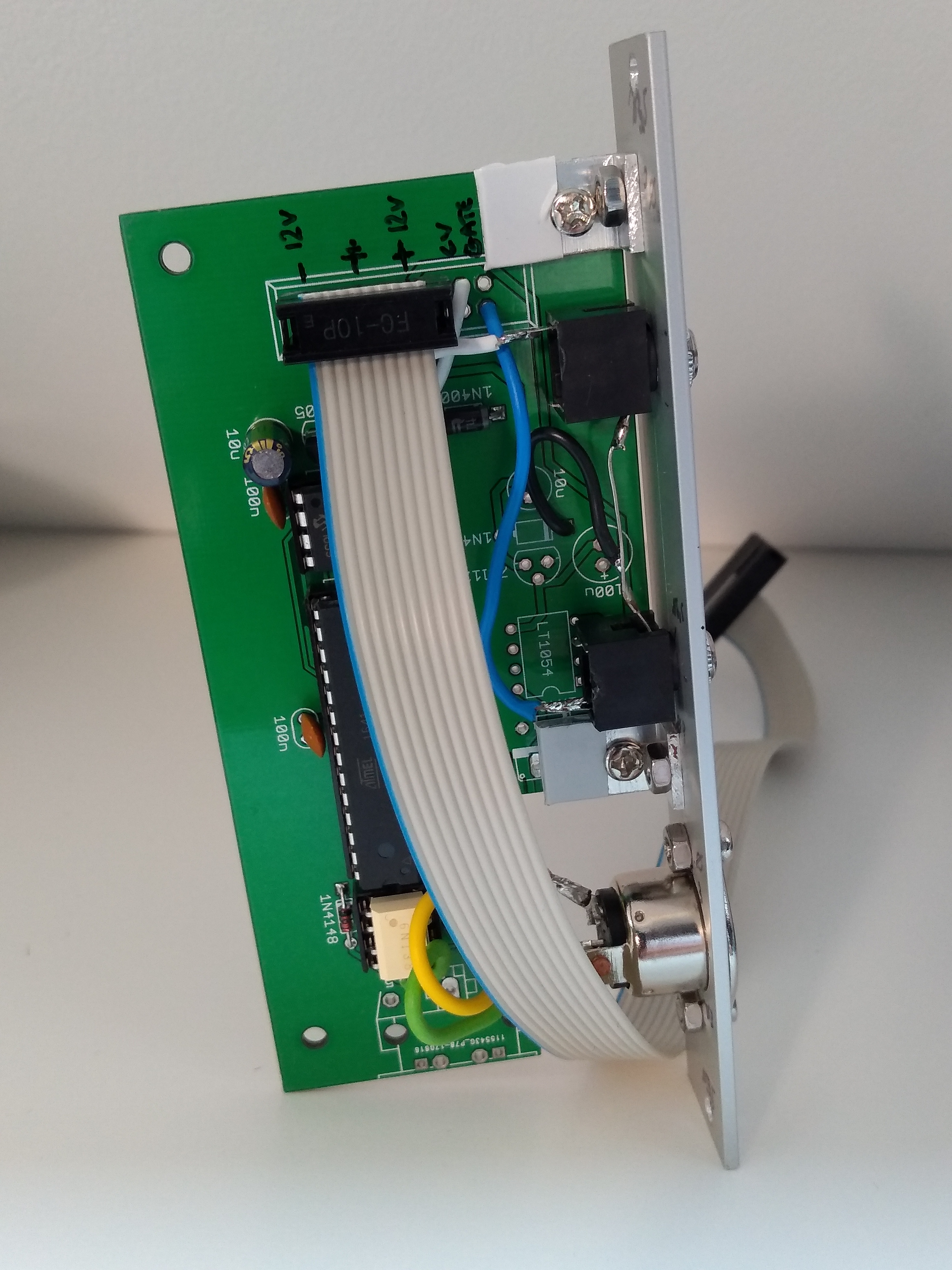

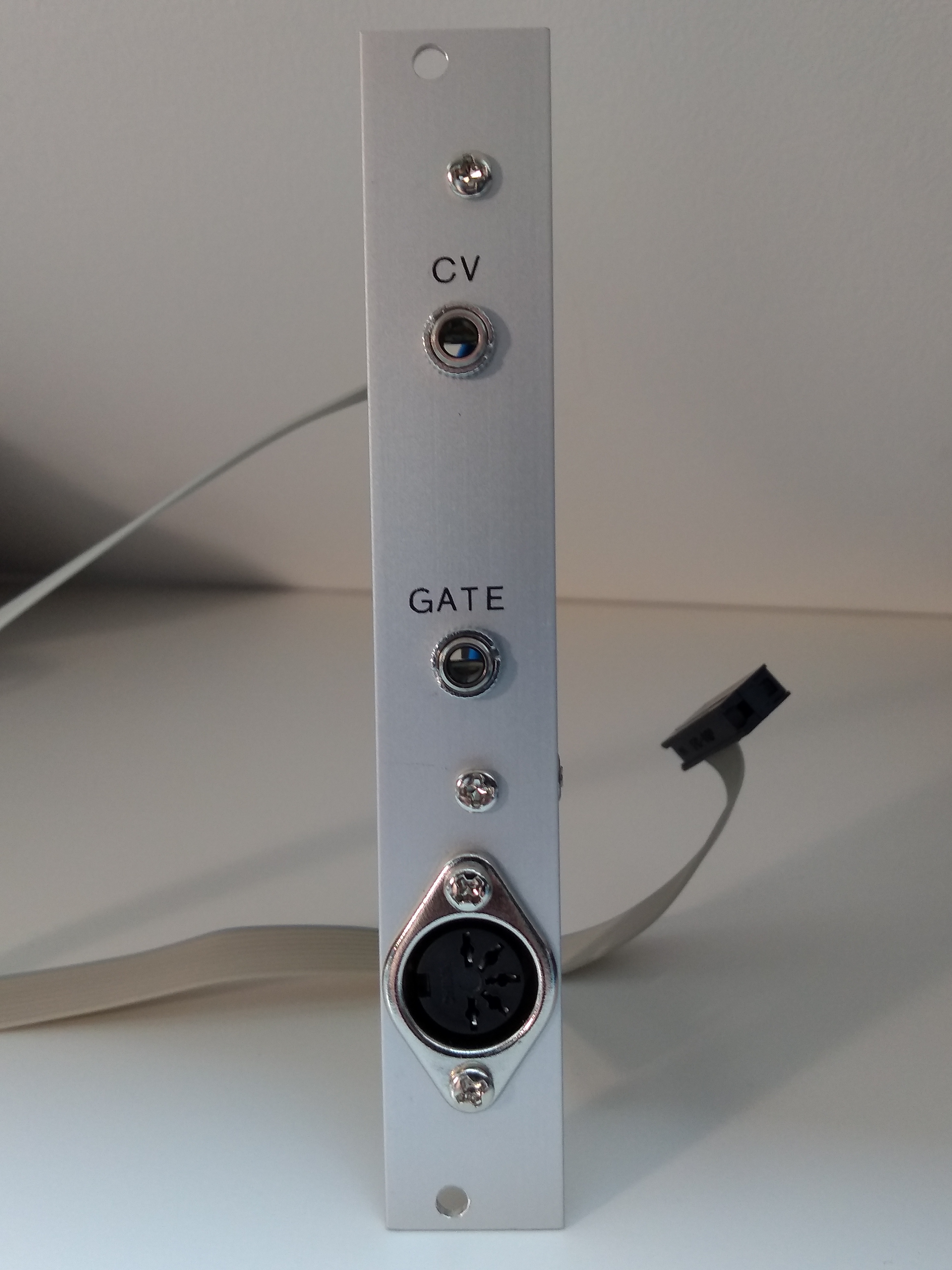

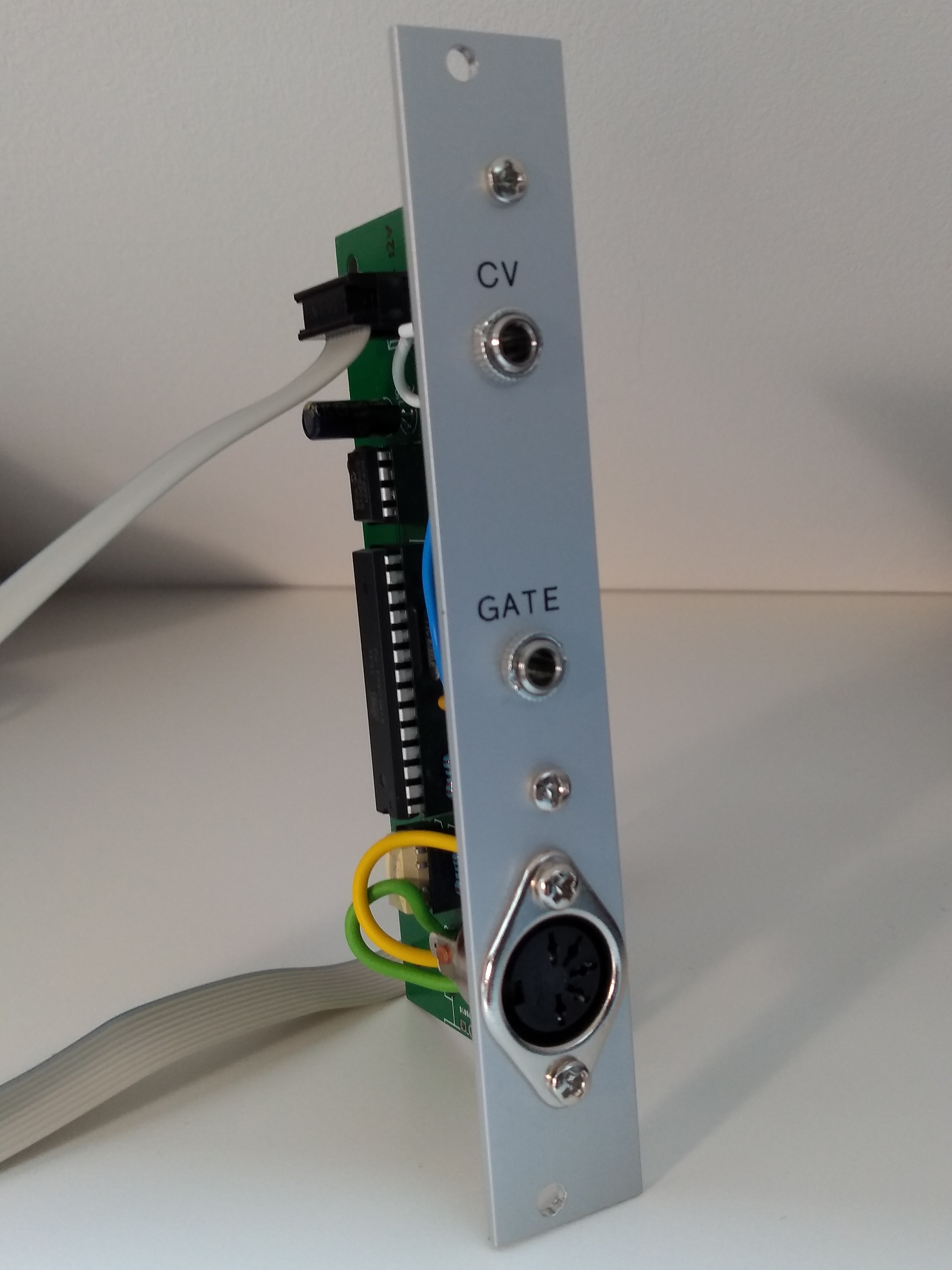

Module terminé (il a fallu le temps :-) ) :
