Tutoriel : Remplacement du transformateur de voltage interne

Par gihaume le 10/08/2019 - (Confirmé)

Si comme moi vous possédez un Matrix-1000 qui a son transfo trop bruyant, vous pourriez également avoir envie de le remplacer par un silencieux. Je poste ici la procédure permettant de le remplacer de façon non destructive et en gardant la possibilité d'utiliser le sélecteur de voltage international.



ATTENTION: Si quelque chose ne vous semble pas clair, ne tentez pas le diable, il faut être très prudent avec les haut voltages.



Nécessaire:

  • Des outils de base genre tournevis, pinces, etc. ainsi qu'une perceuse et des forêts
  • Un fer à souder, de la soudure et des cables ou restes de grosses tiges métalliques de composant
  • Une pince à sertir (style SN-28B) et une dizaine de contacts à sertir (les Molex 08-50-0106 sont comme les originaux)
  • Un double transformateur toroïdal de 2x110-120 V primaires, de 2x15 V secondaires et de minimum 20 à 25 VA de puissance (par exemple ici Block RKD 20/2x15)
  • Une prise avec un switch genre multiprise pour alimenter le Matrix-1000 à distance sans le toucher
  • Un voltmètre
  • Éventuellement des fusibles de rechange de valeur 100 à 110mA
  • Éventuellement un convertisseur de voltage 110-120 V pour tester le sélecteur de voltage

Procédure:

  • Après avoir ouvert le boitier, pensez à prendre des photos des cablages que vous allez démonter afin de s'assurer de pouvoir revenir à l'état originel au cas où
  • Sertir les câbles du transformateur toroïdal avec les contacts Molex et tester qu'ils s'inséreront bien dans les embases-boitiers d'origine
  • Démonter le transformateur d'origine et sortir les contacts de ses câbles des embases-boitiers afin de récupérer ces dernières
  • Fixer le nouveau transformateur, par exemple en utilisant un des perçages d'origine qui possiblement a besoin d'être légèrement élargi à l'aide d'une perceuse et d'un forêt

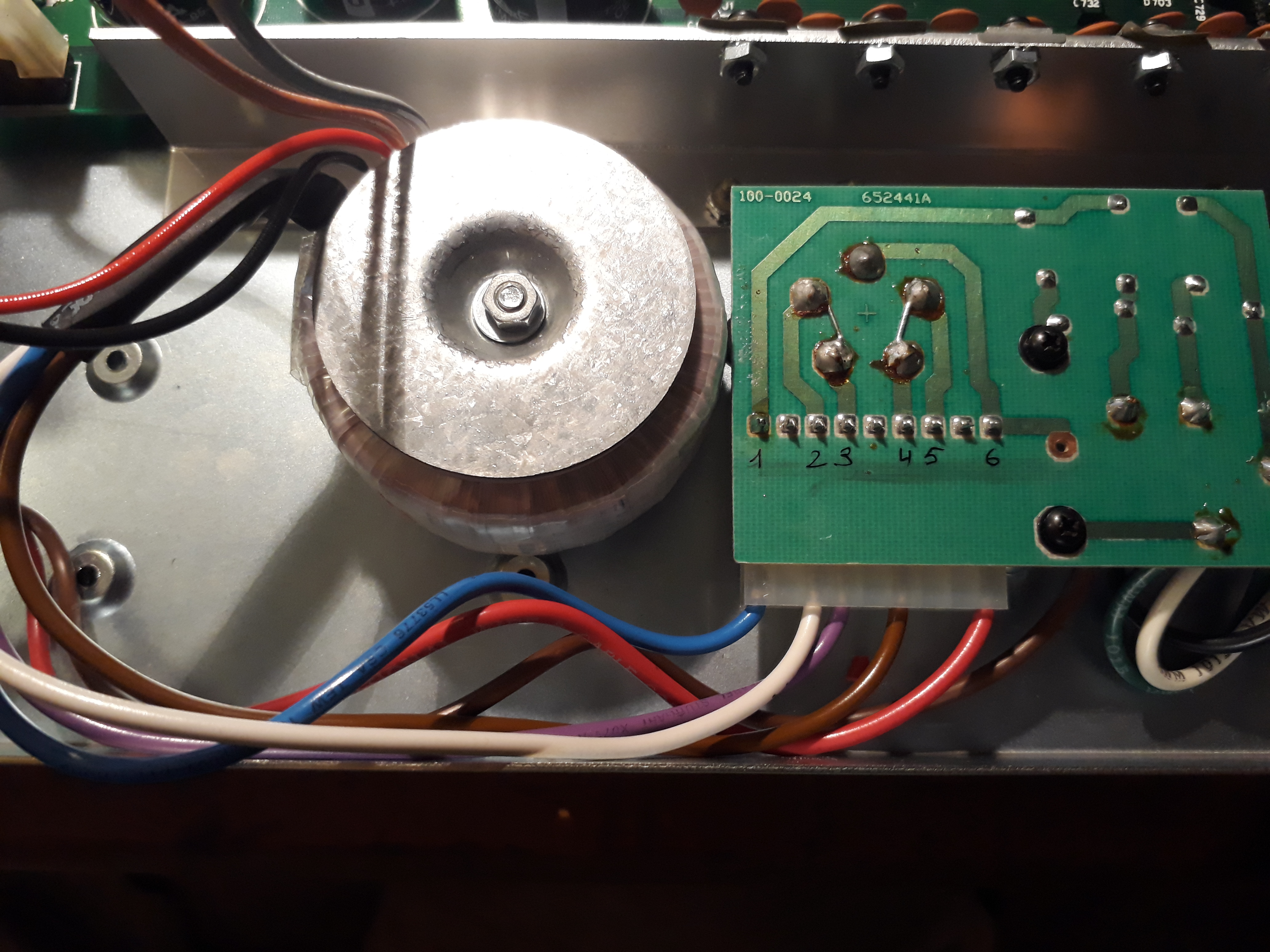

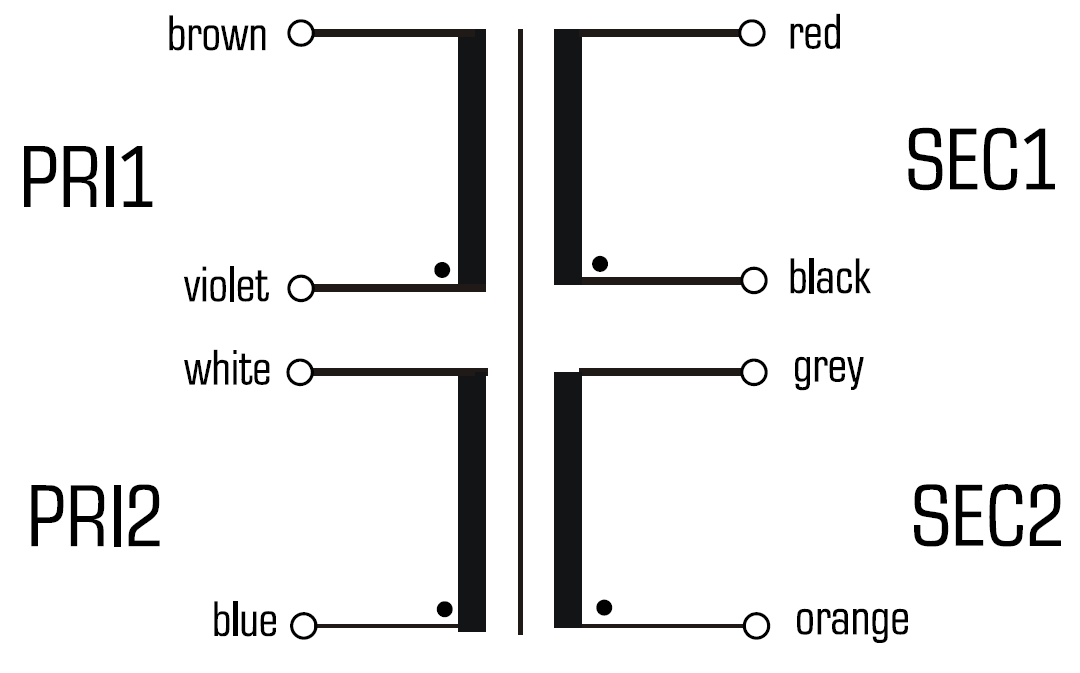

  • Placez les contacts sertis dans les embases-boitiers d'origine de façon à pouvoir connecter les points des primaires du transformateur à la carte d'alimentation ainsi que les points des secondaires à la carte du synthé comme visible sur les images et le schéma ci-dessous (notez que le point noté 6 de la carte d'alimentation est le câble rouge d'origine qui est relié à l'interrupteur d'allumage)

Oberheim Matrix-1000 : 20190809_205212

Oberheim Matrix-1000 : 20190809_205222

Oberheim Matrix-1000 : Sans titre



  • Sur la carte d'alimentation, reliez électriquement de façon sécuritaire, comme visible sur la première image ci-dessus par exemple, les points 2 et 3 ainsi que 4 et 5

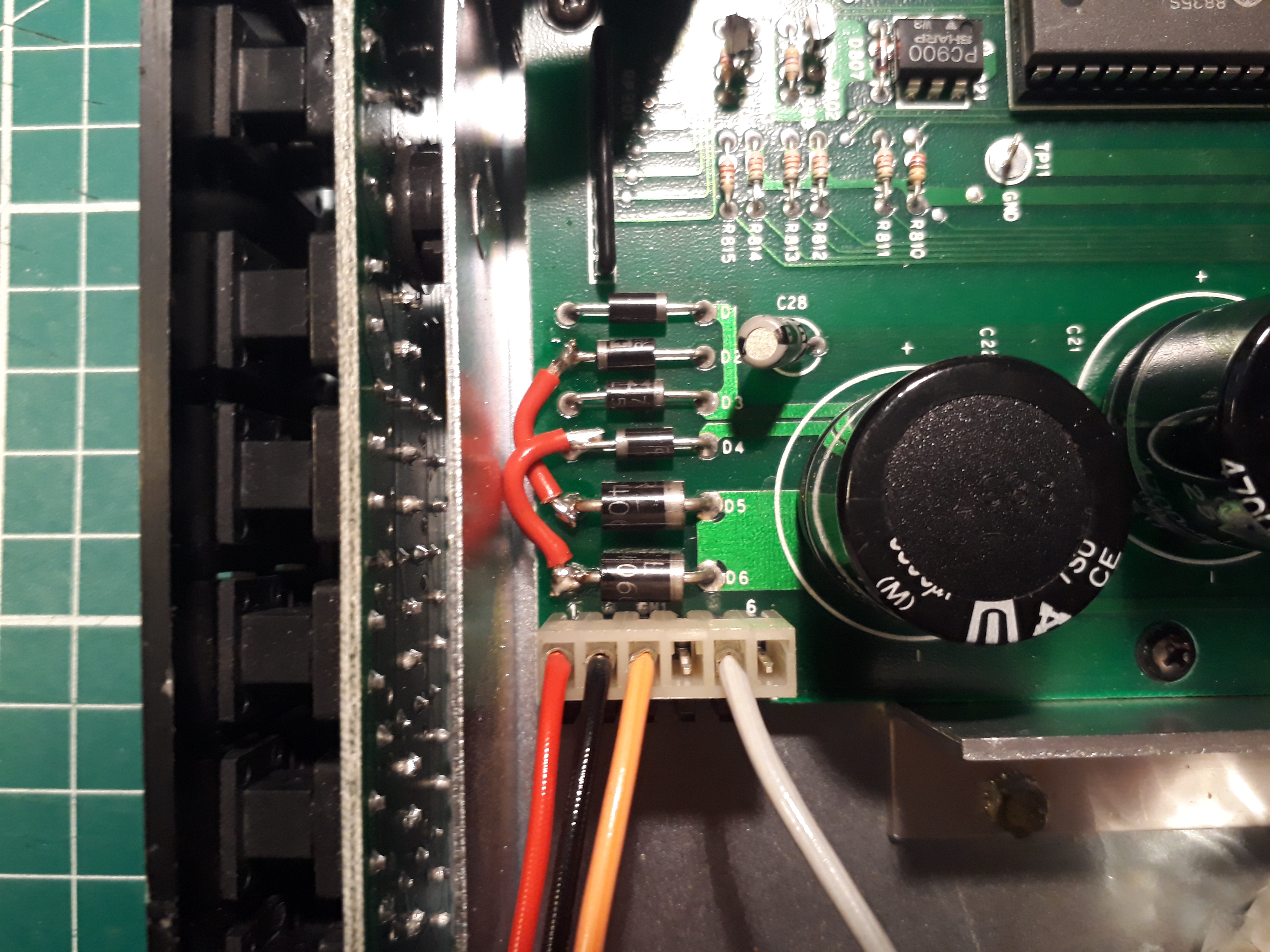

  • Sur la carte du synthé, reliez électriquement les points, en les comptant de gauche à droite sur la deuxième image ci-dessus, 1 et 4 ainsi que 3 et 6 du connecteur d'alimentation, par exemple en soudant des câbles aux pattes des diodes comme visible sur l'image
  • Brancher le connecteur de la carte d'alimentation et laisser débranchée celle de la carte du synthé
  • Vérifier que le fusible qui se trouve vers le connecteur C14 du synthé est le bon
  • Utiliser un interrupteur comme celui d'une multiprise pour commencer à alimenter le Matrix-1000 sans le toucher
  • Prendre les mesures de tension de courant alternatif en sortie du transfo, elles devraient indiquer environ 18 V par secondaire
  • Brancher le connecteur de la carte synthé et contrôler les tensions de courant continu aux points dédiés
  • Remettre le carton arrondi d'origine sur la carte d'alimentation et refermer le boitier
