Changer ecran virus xl

renald.h

325

Posteur·euse AFfamé·e

Membre depuis 17 ans

Sujet de la discussion Posté le 25/03/2015 à 22:29:29

Voila jai des pixels qui ne s'affichent plus sur l'ecran de mon virus XL. Je pense que ca vient de lecran en lui meme

Jai demande chez access mais ils ne font plus cette pièce.

En cherchant jai vu qu'on pouvait acheter sur le net un ecran lcd rouge 16x2, jusque la tout va bien mais apparement il faut faire une soudure pour pouvoir connecter lecran a la nappe du virus?

Quel type de clef il faut pour dévisser lecran cest pas très accessible en plus

Avez vous déjà fait la manipulation?

Merci

loliatmusic38

1248

AFicionado·a

Membre depuis 22 ans

2 Posté le 13/01/2023 à 15:47:20

Je deterre. Qui a deja changé l'écran ? J'ai aussi vu des 2x16 lcd rouge 5V. Est ce bien cette ref ? Merci

0

https://soundcloud.com/goodsound-fr

loliatmusic38

1248

AFicionado·a

Membre depuis 22 ans

3 Posté le 15/01/2023 à 22:11:10

Up

0

https://soundcloud.com/goodsound-fr

loliatmusic38

1248

AFicionado·a

Membre depuis 22 ans

4 Posté le 28/01/2023 à 13:19:23

Personne ? J'ai mis un 5V mais ça ne fonctionne pas. Des pistes ?

0

https://soundcloud.com/goodsound-fr

loliatmusic38

1248

AFicionado·a

Membre depuis 22 ans

5 Posté le 27/02/2023 à 16:19:17

Je relance.

Attention au vendeur sur Reverb qui propose des ecrans de Virus (bien noté) : Je me décide a commander le fameux écran, avec les frais de port et TVA = 130e ! mais je me dis qu'il sera reparti pour un moment (erreur)
Livraison très longue... Installation. L'écran s'allume mais que des carrés... pour finir il ne peux même pas être fixé dans le rack car la connexion "maison" dépasse de la carte.

Un beau foutage de gueule à 130e.

Je demande le retour à mes frais pour remboursement : le vendeur refuse (vendeur pro sans garantie ??), litige paypal refusé (paypal sans Ebay laissez tomber). Heureusement Reverb fait un geste de 50e et je conserve l'ecran... un minimum.

Si des personnes ont des idées je suis preneur : le Virus rack XL fonctionne, le son, les touches tout est ok mais pas d'écran..... :oops2:

0

https://soundcloud.com/goodsound-fr

christian_r

2211

AFicionado·a

Membre depuis 16 ans

6 Posté le 06/07/2023 à 12:28:00

Tu as une photo de l'écran d'origine (la face arrière) ?

0

Christian

loliatmusic38

1248

AFicionado·a

Membre depuis 22 ans

7 Posté le 06/07/2023 à 13:15:09

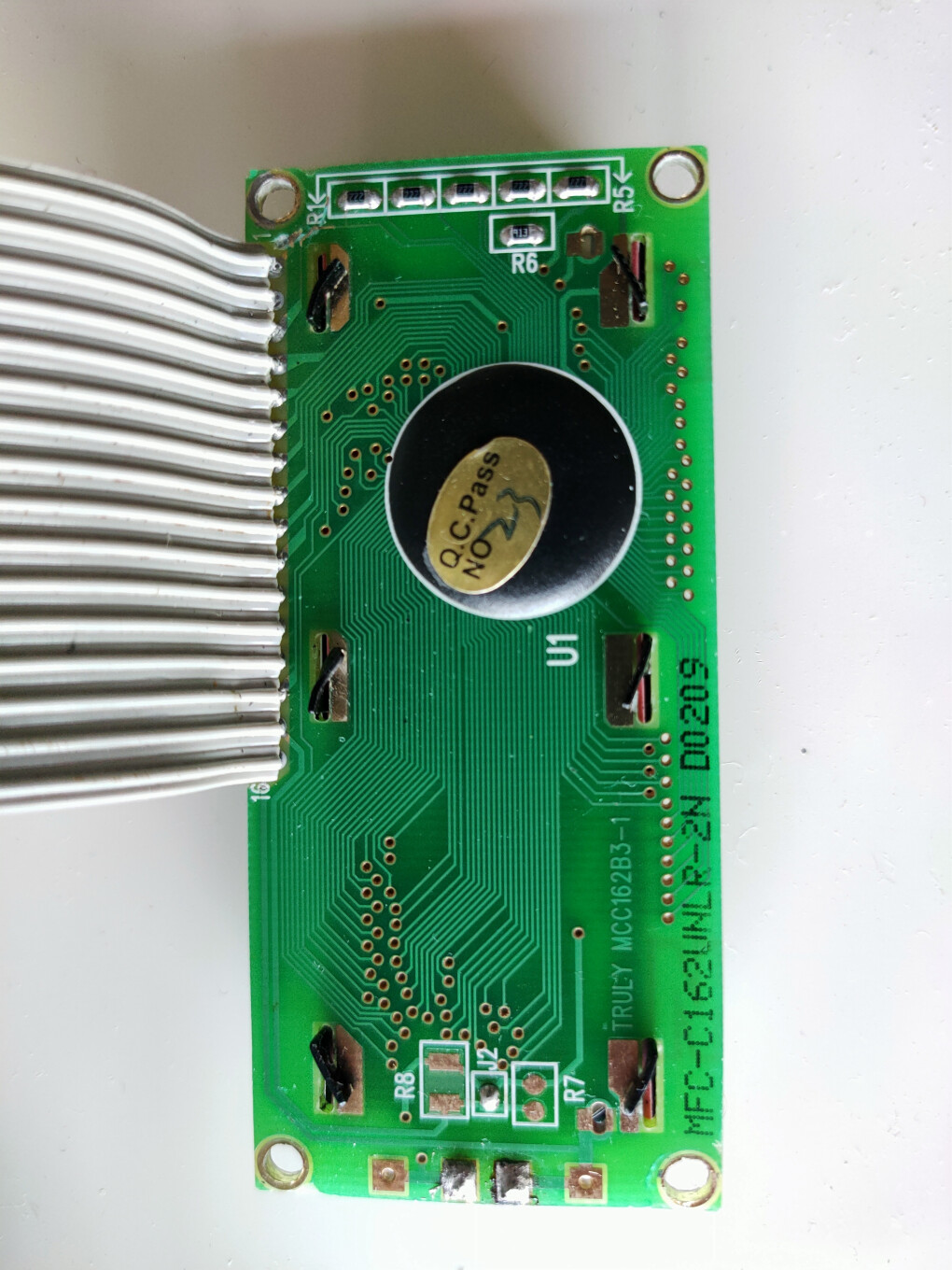

Voila l'écran d'origine.
Le problème est que depuis que j'ai mis le fameux écran neuf, le Virus ne boot plus avec cette écran. Si je remets l'autre il fonctionne mais toujours sans affichage. Bref je désespère.

0

https://soundcloud.com/goodsound-fr

PasBel

1043

AFicionado·a

Membre depuis 23 ans

8 Posté le 06/07/2023 à 16:53:07

Salut
On trouve les caractéristique de ton LCD d'origine ici : https://www.mpja.com/download/14491op.pdf
Le contrôleur est un KS0070B semble-t-il.
J'ai fouillé dans mon bordel, j'ai plein de LCD dont 1 qui pourrait peut-être être compatible niveau contrôleur (voir page 9) : https://dokumen.tips/documents/aa16202-display-lcd.html
Si tu veux, je te l'envoie et tu testes ?
Je suppose que tu as de quoi souder/dessouder, il y a une nappe soudée dessus....

0

http://www.dr-midik.fr/site/dr-midik_index.html

christian_r

2211

AFicionado·a

Membre depuis 16 ans

9 Posté le 06/07/2023 à 17:43:12

J'ai ça si t'a t'intéresse

1

Christian

loliatmusic38

1248

AFicionado·a

Membre depuis 22 ans

10 Posté le 07/07/2023 à 02:09:32

Merci pour vos retour, ça fait plaisir. J'essai de dessouder la nappe et je reviens. :clin:

1

https://soundcloud.com/goodsound-fr

loliatmusic38

1248

AFicionado·a

Membre depuis 22 ans

11 Posté le 11/07/2023 à 23:37:30

Retour : j'ai finalement trouvé le même écran que vous. J'ai dessoudé, soudé.... et toujours pareil. Rien ne s'affiche. Avec l'écran de Reverb il affiche des carrés, j'ai du son.... Bref je me demande si je vais pas le bazarder pour pièce.

0

https://soundcloud.com/goodsound-fr

christian_r

2211

AFicionado·a

Membre depuis 16 ans

12 Posté le 12/07/2023 à 00:03:14

Citation de loliatmusic38 :

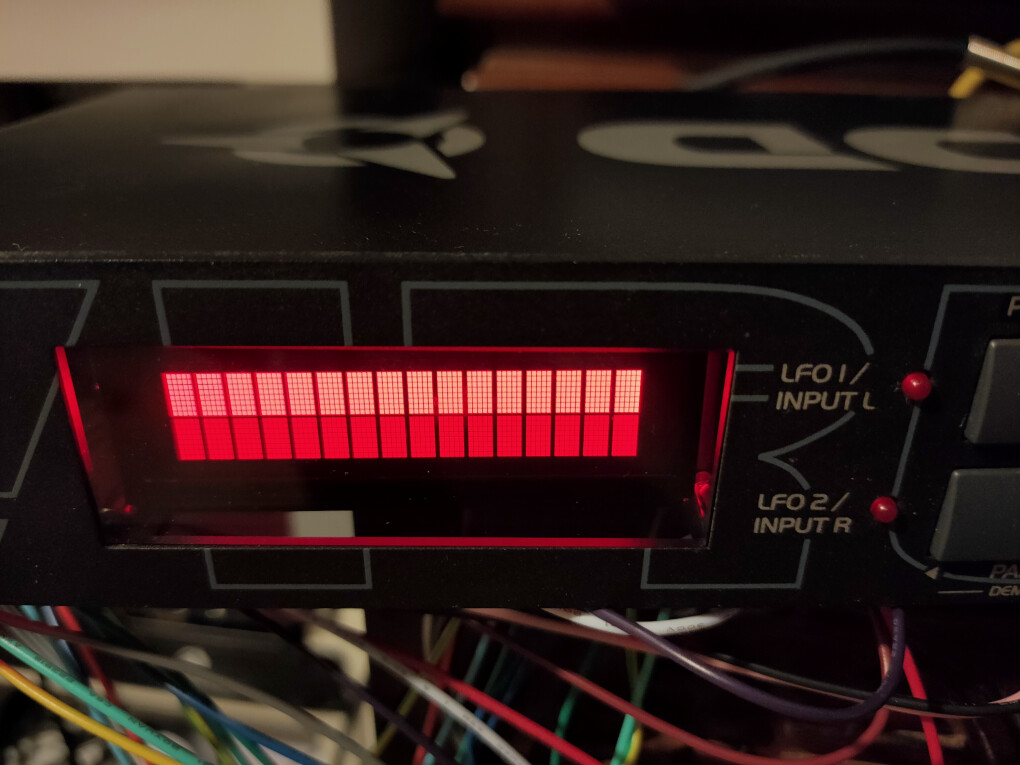

Avec l'écran de Reverb il affiche des carrés, j'ai du son....

Des lignes de rectangles avec tous les pixels allumés à la fois ? Ca me fait penser à un écran qui fonctionne mais dont le contraste a juste été réglé à fond.

0

Christian

loliatmusic38

1248

AFicionado·a

Membre depuis 22 ans

13 Posté le 12/07/2023 à 01:03:03

La ligne du dessous un peu + faible. J'ai essayer d'aller dans les paramètres CONTRAST à l'aveugle, en vain. J'arrive juste a faire défiler les presets.

0

https://soundcloud.com/goodsound-fr

[ Dernière édition du message le 12/07/2023 à 01:04:38 ]

PasBel

1043

AFicionado·a

Membre depuis 23 ans

14 Posté le 28/07/2023 à 20:18:06

Je viens de penser à un truc si c'est un problème de contraste écran software, tu te fais une nappe pour raccorder l'écran sans brancher le fil du contraste, pin 3 la plupart du temps, tu y met un potar pour régler manuellement, si ça marche, tu auras accès à tes menus pour régler le software, si ça ne marche pas, c'est que la vérité est ailleurs...

0

http://www.dr-midik.fr/site/dr-midik_index.html

loliatmusic38

1248

AFicionado·a

Membre depuis 22 ans

15 Posté le 31/07/2023 à 13:29:54

Merci pour ton retour. Pas sûr que j arrive à faire cette manip. Je l'ai mis sur le bon coin... Pour pièces..... A voir

0

https://soundcloud.com/goodsound-fr

PasBel

1043

AFicionado·a

Membre depuis 23 ans

16 Posté le 31/07/2023 à 15:22:15

Tu prends juste un ajustable, tu branches les pins extrême sur les broches 1 et 2 LCD, et le curseur broche 3, tu as juste à débrancher la 3 du virus pour ce test.

0

http://www.dr-midik.fr/site/dr-midik_index.html
