Tutoriel : installation et parametrage d'un scsi2SD

Par Eric Music Strasbourg le 03/10/2021 - (Tout public)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
E-MU E5000 Ultra
Photos
1/246
E-MU E5000 Ultra

Sampleur de la marque E-MU appartenant à la série Ultra.

< Tous les tutoriels & astuces

Tout d'abord merci à Al1_24 pour son aide pour la mise ne page et la correction orthographique.

Voici le résultat en photo de l'installation. Le lecteur de disquette est donc remplacé par un scsi2SD et la sortie db50 est aussi remplacée par un adaptateur db50 db25 qui permet de faire le lien entre l'autre adaptateur sn50 db25...

Ce micmac est obligatoire juste parce que je ne trouve pas d'adaptateur sn50 db50. le DB50 c'est la prise SCSI de sortie actuelle que vous avez... elle sera donc identique à la fin du montage.

Le sn50 c'est le connecteur de la nappe SCSI interne qui est sur la carte mère.

Pour le RS7000 il faut un boitier scsi2SD exterieur par manque de place.seul la partie software est applicable.

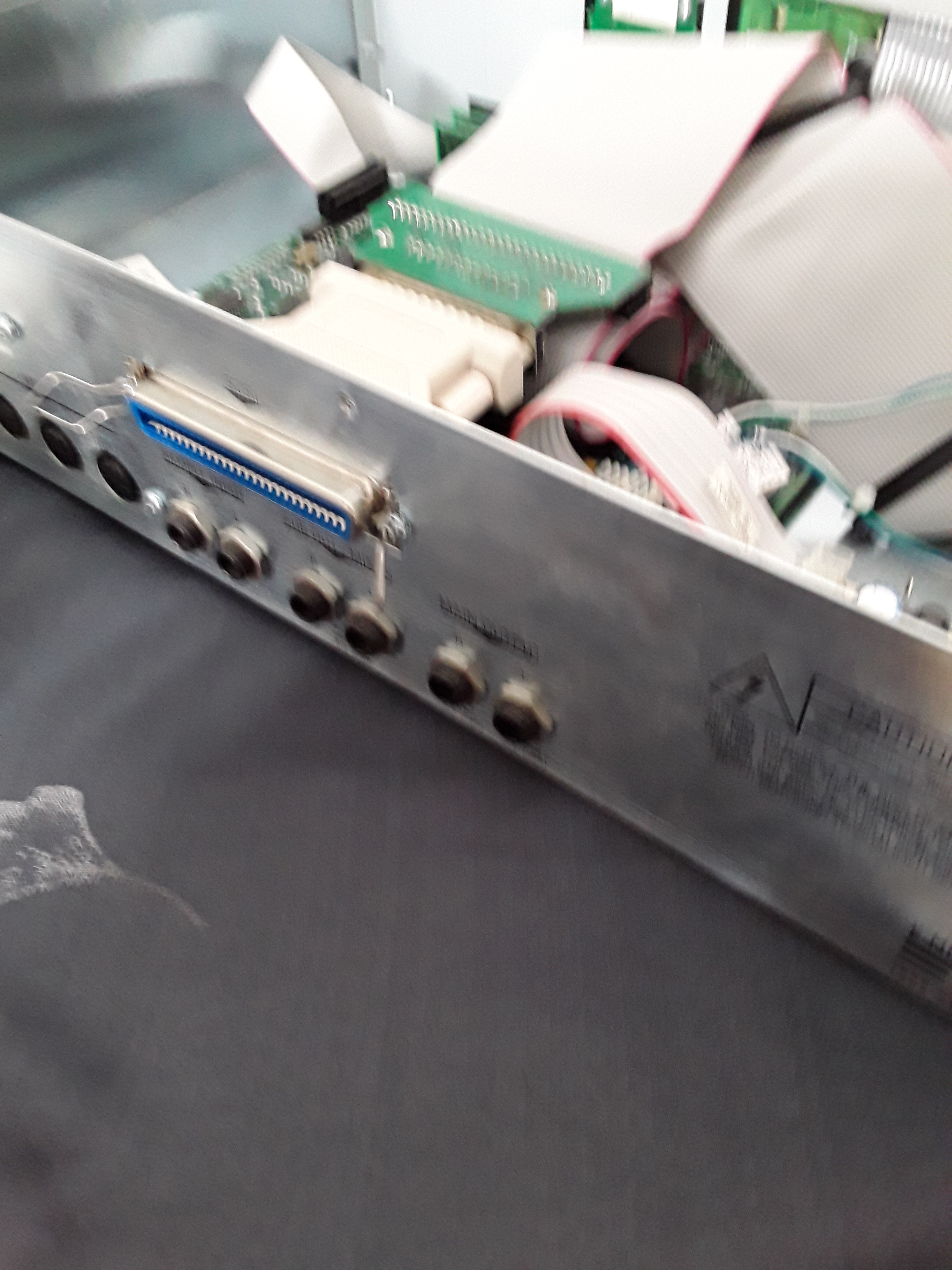

Vue Globale:

E-MU E5000 Ultra : 20211005_133301

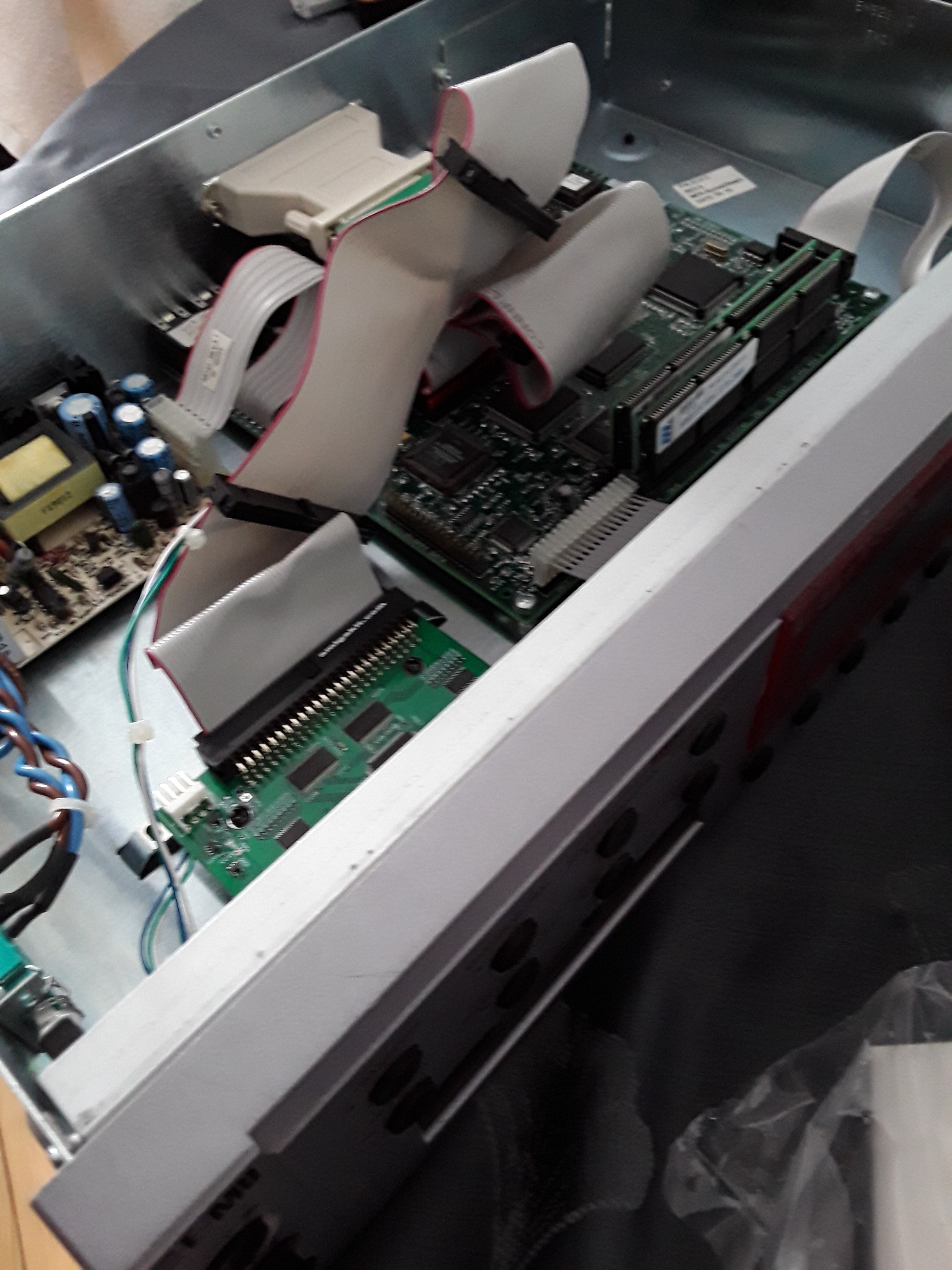

Une seconde photo sous un autre angle.

E-MU E5000 Ultra : 20211005_133320

Voici les photos pour mieux comprendre avant d'entrer dans le vif du sujet :

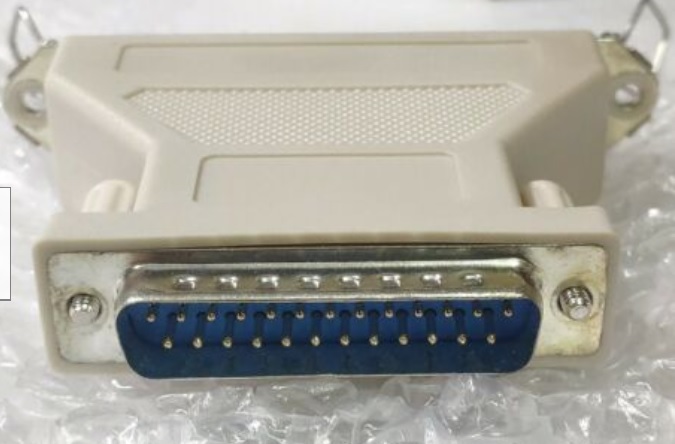

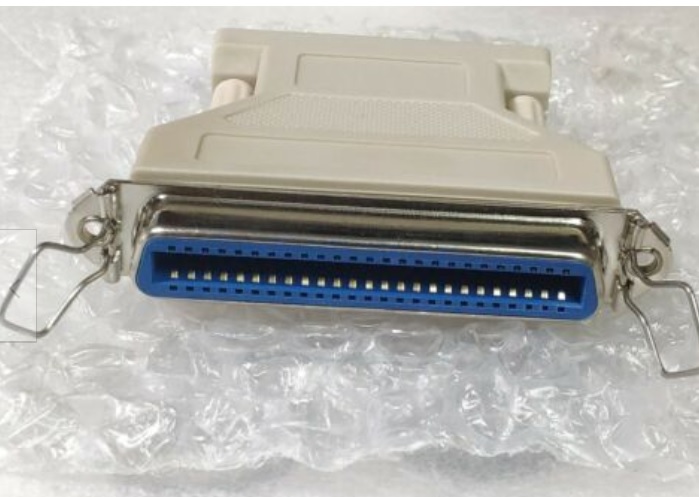

le petit boitier gris ci-dssous, c'est l'adaptateur CEN50 vers db25

E-MU E5000 Ultra : adaptateur db25 db50E-MU E5000 Ultra : adaptateur db50 db25

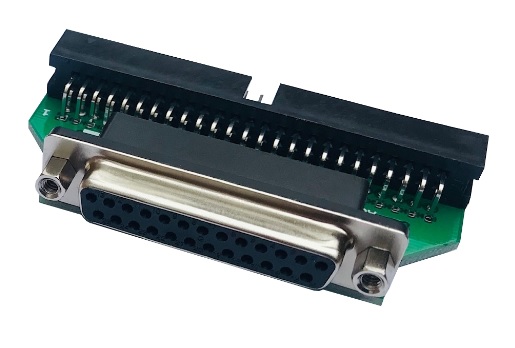

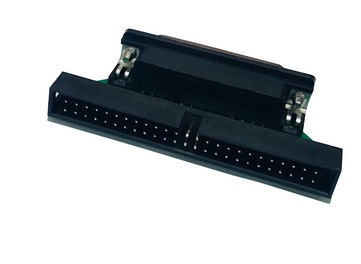

la partie verte ci-dessous, c'est l'adaptateur db25 vers sn50

E-MU E5000 Ultra : adaptateur sn 50 male vers db25 femelleE-MU E5000 Ultra : adaptateur sn50 db25

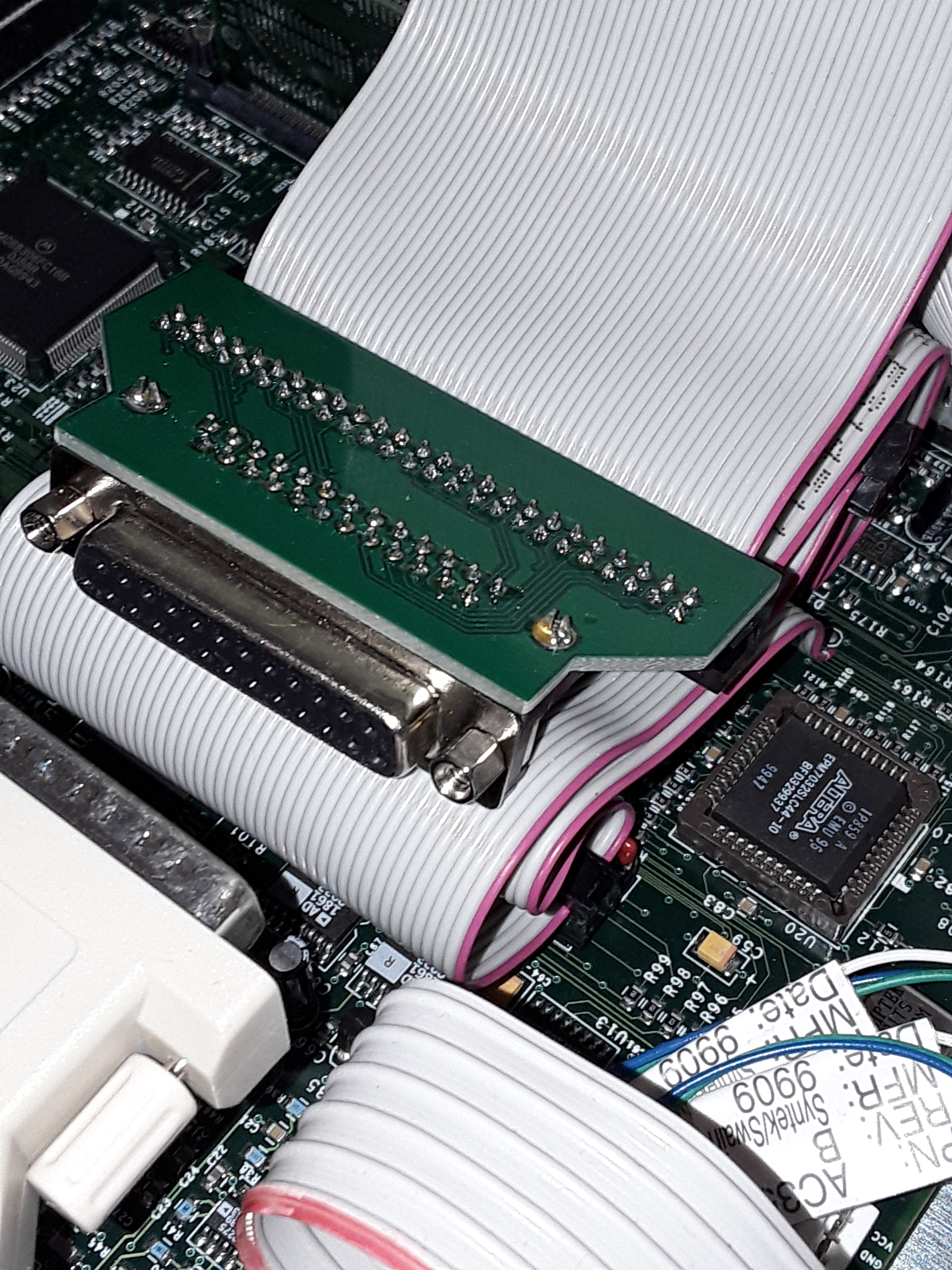

E-MU E5000 Ultra : 20211005_142605

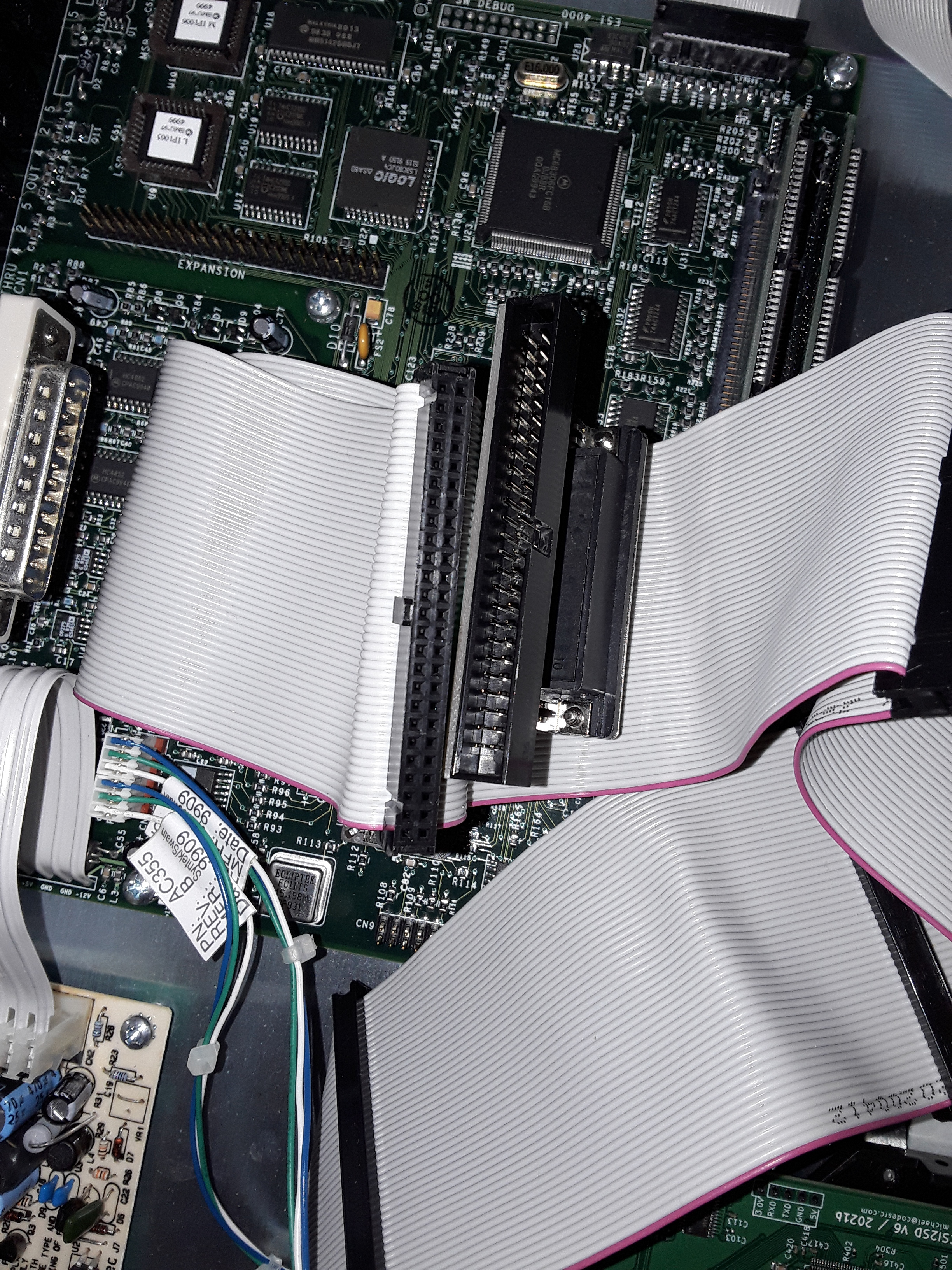

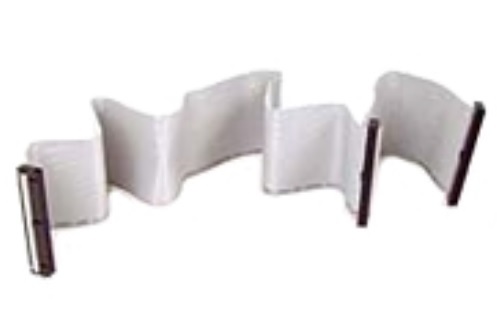

la nappe est une nappe sn50 avec plusieurs connecteurs pour pouvoir tout connecter.

E-MU E5000 Ultra : 20211005_141708

Ordre de chainage.

le dernier embout de celle-ci va se connecter au lecteur scsi2SD.

  • le suivant va à l'ESI ou autre sampler. sur la carte mère.
  • le suivant (ou celui encore d'après si manque de longueur) va vers l'adaptateur sn50 vers db25
  • on finit par le petit boitier gris db25 CEN50 pour pouvoir aller vers l'extérieur (la prise se met bien vers l'extérieur comme avant pour connecter lecteur cdrom zip... syquest

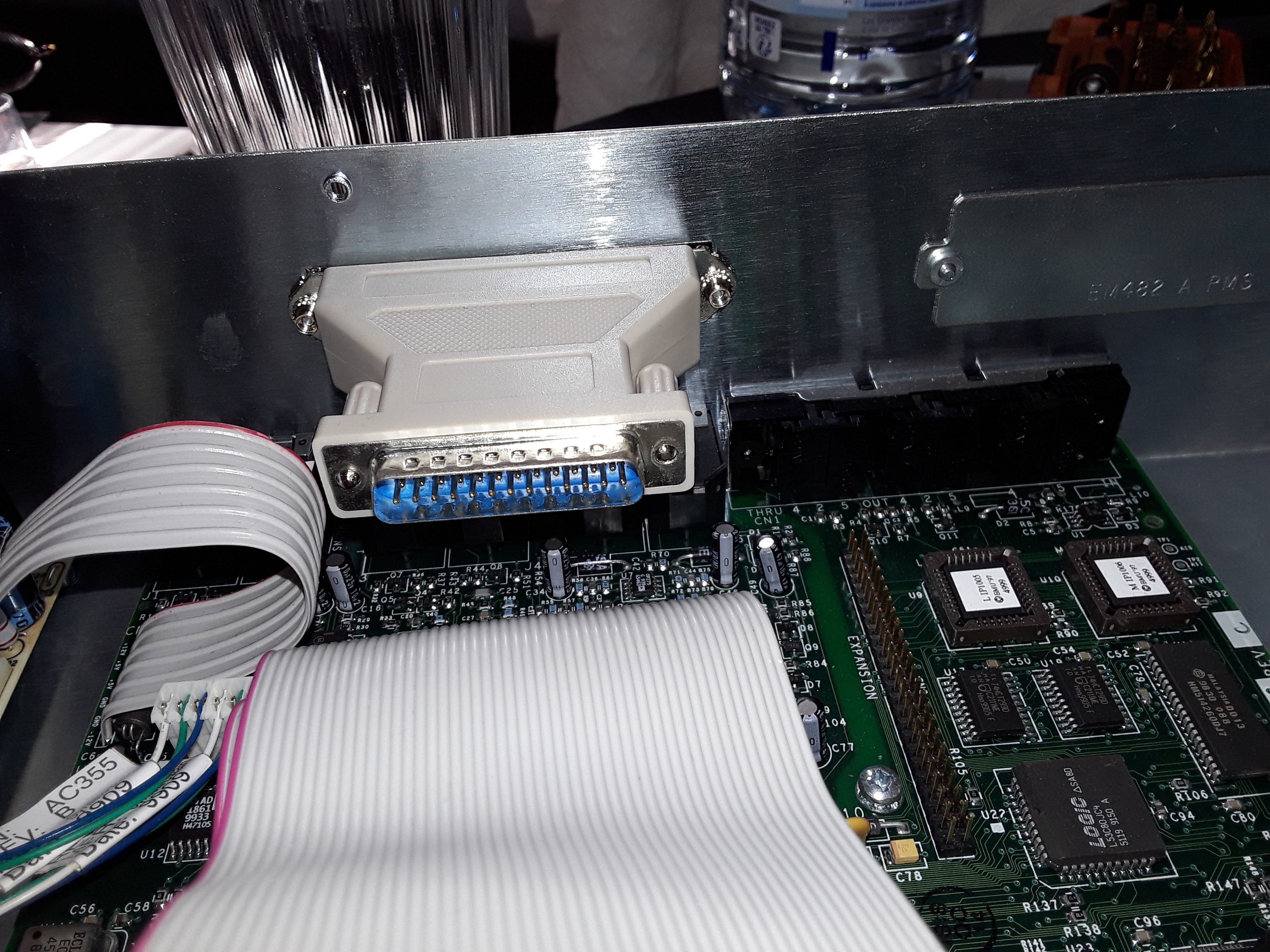

E-MU E5000 Ultra : 20211005_141618

Quel ID chosir?

Tout dépend de votre configuration mais :

De préférence on mettra le lecteur cdrom en 4 si on a plusieurs lecteurs zip puisqu'ils veulent un id5 ou 6 sans autre choix possible.

On n'oubliera pas de mettre la terminaison sur le dernier périphérique scsi externe sinon ça bogue parfois alors que dans le cas contraire ça marche tout bien bien... hihi

le sampler perso est en id7

les ID des disk virtuels hébergés par SCSI2SD dépendent des disques qui ont été mis ENABLE via l'utilitaire. On va voir cela un peu plus bas.

Pourquoi installer un lecteur SCSI2SD et comment eviter de griller le materiel ?

Les lecteurs ZIP et disque dur SCSI sont de plus en plus rares mais aussi chers. Une solution existe afin pour un moindre coût d'avoir des disques SCSI virtuels totalements compatibles avec les samplers de toutes marques ou presque. D'après la doc seul l'akai cd3000 pourrait poser quelques problèmes pour des raisons que je ne connais pas.

Les essais ont été faits sur ESI 32 et ESI 4000 mais ça fonctionne avec un esi 2000. Vous trouverez à la fin de ce tuto un lien avec un site qui fait le point entre les samplers de toutes marques et la compatibilité du SCSI2SD...

  • fiabilité
  • silencieux
  • sauvegarde 4 fois plus rapide que les zip ou disk optique
  • possibilité de travailler avec le support SSD sur pc avec le soft chykensys translator
  • possibilité d'importer des banks via le même soft sur les disk virtuels contenus sur le SSD

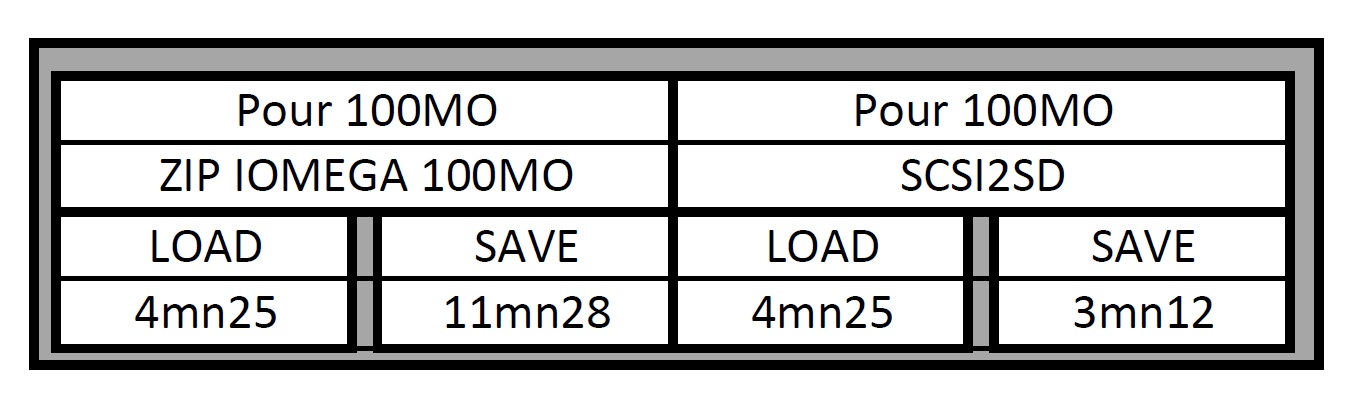

temps de chargement et sauvegardes comparatif

Petit détail pour un w30 sur lequel vous voudriez booter sur le SCSI2SD l'os doit être copié sur ID6. Sans celà impossible de booter via le SCSI !

Le lecteur SCSI2SD a été acheté sur amigakit, site qui semblait le moins cher à ce jour mais le personnel n'a aucune expérience avec les samplers et déconseille l'utilisation avec des samplers. Autre point,  sampler zone ici propose un kit quasi complet y compris avec carte SD déjà formatée préparée. Le tout mis bout à bout, aujourd'hui ça serait à refaire je choisirais samplerzone.

La raison pour amigakit de ne pas communiquer sur les samplers est simple : les samplers ont la possibilité d'alimenter via la nappe scsi les 5 volts nécessaires au lecteur de carte SD SCSI2SD V6.0. Ceci est un confort mais aussi un risque car si nous branchons le lecteur SCSI2SD via le port USB (cable compatible avec les portables samsung) l'usb va apporter aussi les 5volts nécessaires. Si j'allume le sampler (ce qui n'est pas nécessaire au paramétrage de la carte SCSI2SD ; l'utilitaire peut le faire sans le sampler), alors le lecteur SCSI2SD sera grillé et adieu la garantie.

MAIS BON ON EST QUAND MÊME PAS DES COUILLONS NON??? bien que des fois...

Pour plus de sécurité vous pouvez brancher la nappe SCSI du sampler vers le scsi2SD après avoir paramétré mais aussi débranché le cable USB afin de ne prendre aucun risque.

Mais maintenant que les avertissements ont été donnés voyons la liste du matériel.

I) Liste du matériel nécessaire

  • Le lecteur SCSI2SD
    soit en version 6 avec possibilité de créer 7 disk SCSI virtuels que vous trouverez ici
    soit en version 5 qui ne pourra créer que 4 disks virtuels mais 40 euros moins cher soit 63 euros environ que vous trouverez ici version 5.2 juste pour donner un exemple 3 disk de 8 giga virtuels = 24 giga disponibles pour tous vos CDROM et samples perso...

je pense qu'une version 5.2 est largement suffisante mais bon chacun fait ce qu'il veut et c'est seulemennt 64 euros. mais elle a un gros inconvenient. la configuration des diques virtuels SCSI ne sont pas dans la carte SD mais dans la SCS2SD. ce qui veut dire que si on passe sur un autre sampler on est obligé de flasher la carte SCSI2SD. j'en ai flashé un et la mise à jour ne semble pas être allé jusqu'au bout résultat adieu la carte SCSI2SD... économie = zero.

en revanche sur un SCSI2SD v.60 au delà de la possibilité de créer 7 disk SCSI, la configuration des disques est enregistrée sur la carte SSD. c'est donc sans danger et facile à faire...

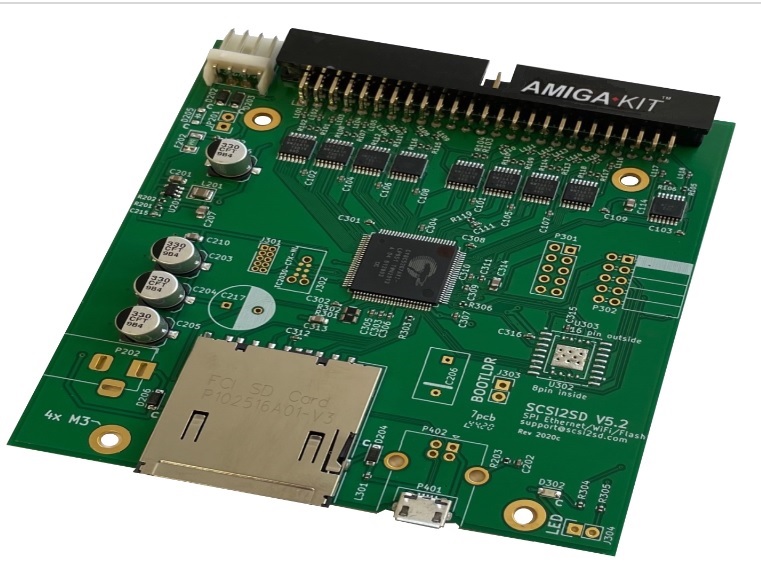

SCSI2SD v5.2

ici en version 6

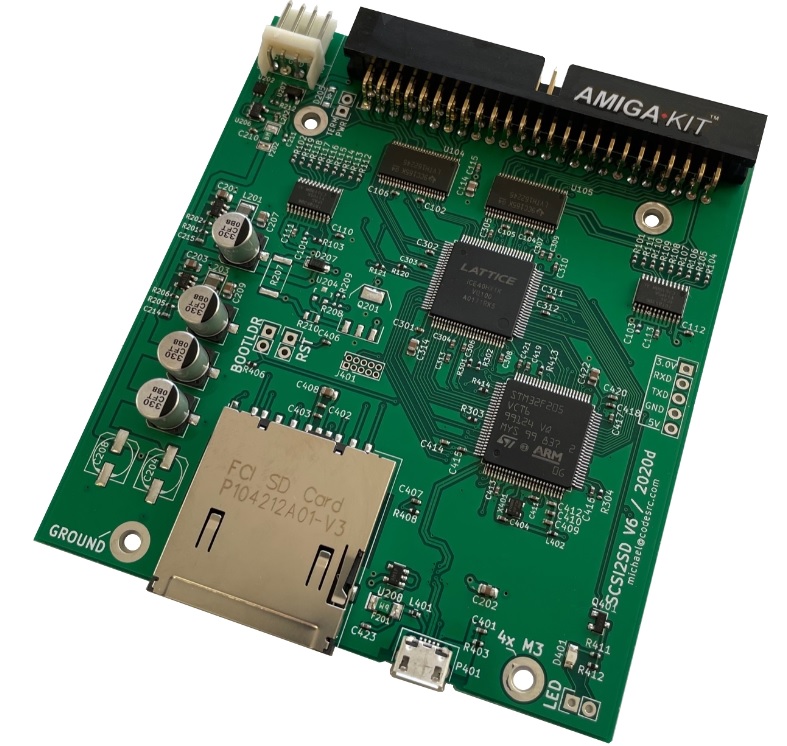

scsi2SD version 6

et on a tout ce qu'il nous faut.

En résumé d'achat prix arrondis.

  • le lecteur 64 euros
  • la nappe scsi sn50 4 connecteurs  8 euros
  • l'adaptateur sen50 vers db25 8 euros
  • l'adaptateur pour avoir une sortie en CEN50 pour le lecteur cdrom  30 euros
  • le boitier plastique d'accueil du lecteur scsi2sd à 12 euros ici

Total hors port et frais de douane (j'ai payé 10 euros) parfois : 120 euros soit le prix d'un disk scsi sur ebay avec un risque d'incompatibilité voire de pannes.

  • une carte SD 10 euros

Total complet 130 euros pour 24 giga de disk disponibles. 10 euros supplémentaires par carte SD qui offre la même capacité !!!

On peut aussi l'acheter aussi    ici mais là y a même la carte SD déja préparée et formatée    du coup ça semble un peu plus cher mais avec un SAV pour le monde des samplers parce que ce sont des spécialistes !!!!!!! ils vendent aussi tous les cables nécessaires....

La version 6 offre 7 disques possibles mais ne gère que des cartes maxi 32go donc on arrive avec 3 disques de 8go (8.1 exactement) il ne reste plus assez de place pour créer un disque supplémentaire donc on reste à 3 disks autant faire des économies. Mais ceci peut être utile pour de plus vieux samplers qui n'acceptent pas des disques virtuels de 8giga mais seulement de 1 ou 2 giga. Alors dans ce cas avoir plus de disques virtuels a du sens. Il faut regarder la doc de votre sampler pour connaitre les limites d'espace disque gérable par votre sampler.

Vous trouverez en fin de tuto les sites d'informations qui pourront vous aider si toutes ces explications ne suffisent pas.

ATTENTION ON NE PEUT PAS METTRE DEUX SAMPLERS SUR UN SYSTEME SCSI2SD A CAUSE DE L'HISTOIRE DES 5VOLTS PAR CONTRE IL Y A UNE SOLUTION ICI on peut alors mettre de deux à quatre samplers !!!  on va pas se plaindre hein...

Maintenant passons à la préparation du PC et l'installation des drivers.

Passons à la partie software

1) installer le driver et le soft scsi2util. Le driver et l'utilitaire se trouvent sur ce site.

ICI

Vous trouverez le driver et le soft en 32 et en 64bit!!! bravo au constructeur. Téléchargez et dézippez dans un dossier que vous nommerez selon votre inspiration.

Le driver pour windows est installable via le programme UsbDk_1.0.21_x64.msi

Pour linux et apple je ne sais pas comment ça se passe désolé mais si vous l'installez n'hésitez pas à mettre un commentaire pour aider les autres pour ces dernières solutions.

Une fois ce driver installé, vous pouvez cabler le lecteur à l'ordinateur via le cable USB. Une carte SD compatible doit etre insérée sinon impossible de paramétrer quoique ce soit on est bien d'accord.

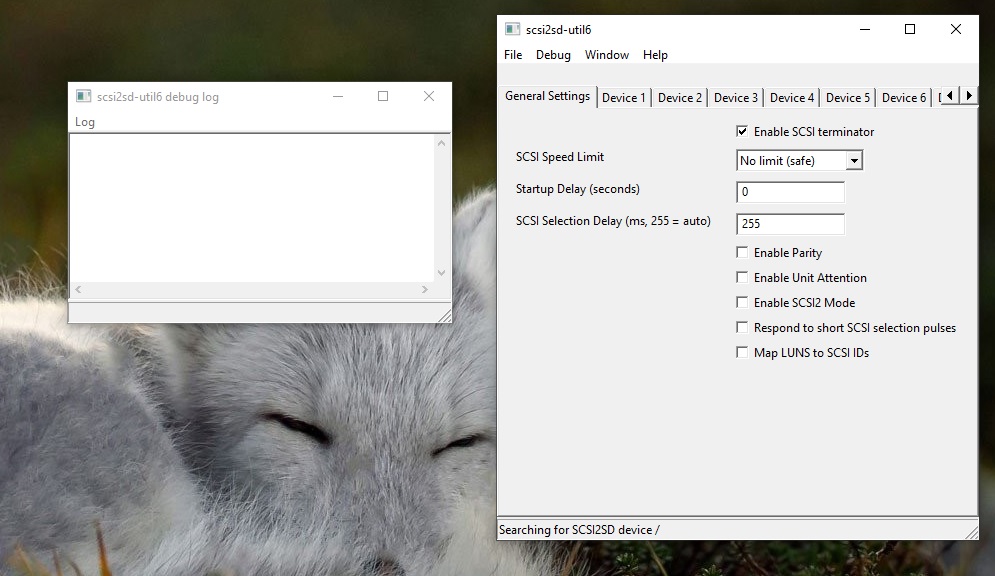

Cliquez sur l'utilitaire scsi2sd-util6.exe une fenètre va s'ouvrir et vous verrez ceci s'afficher.

E-MU E5000 Ultra : fenêtre de l utilitaire

Après avoir essayé les différents paramèttres je me suis rendu compte que ces paramétrages ne m'ont pas permis de changer grand chose.

L'un des paramètres ENA Unit Attention permet sur un amiga... de retirer la carte Sd à chaud mais sur un sampler esi 4000 ça ne fonctionne pas. Si quelqu'un y arrive qu'il me fasse signe ; chez moi l'éjection fonctionne mais impossible de remonter les lecteurs virtuels, il faut étteindre le sampler et redémarrer.

Une fois lancé nous pouvons aller dans le second menu.

Device 1.

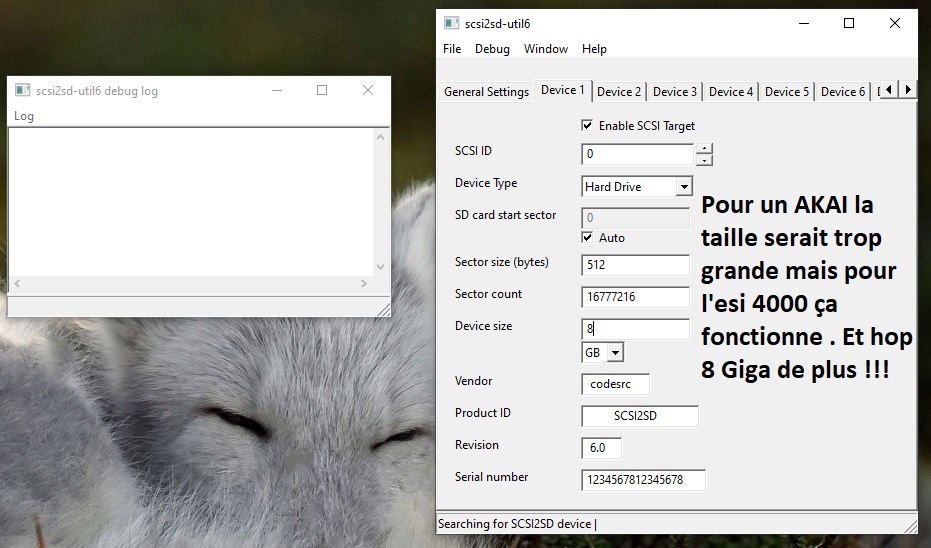

E-MU E5000 Ultra : creation d'un disk id0

( le 1er disque virtuel) voici les paramètres.

Les paramètres importants :

  • cocher AUTO il met à jour l'adresse de la première donnée. Pour chaque disque créé il faut cocher AUTO sinon scsi2util râle et il a raison.
  • le paramètre enable permet lui de mettre le disk en ligne comme si on avait fait power ON quoi ...

Ensuite on peut créer un second disk. on clique sur le menu DEVICE 2

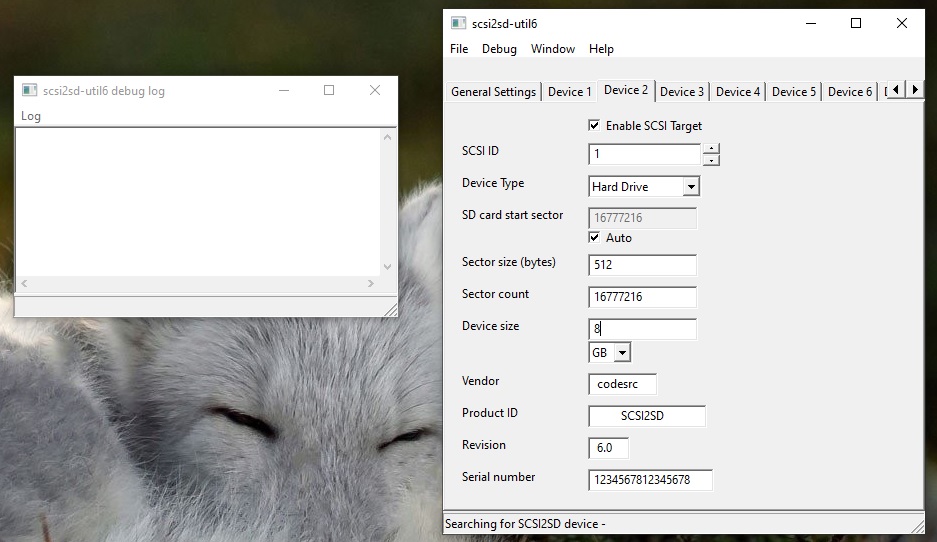

E-MU E5000 Ultra : device 2 créé

On définit aussi la taille 8 Giga...

On n'oublie pas de cocher AUTO !!!

Les disques ont été définis dans l'utilitaire mais pas dans la carte SD. Pour cela il va falloir aller dans le menu FILE et aller sur

SAVE TO DEVICE.

ATTENTION A CE PROPOS SI VOTRE CARTE CONTIENT DEJA DES DONNEES AU FORMAT DE VOTRE SAMPLER ET QUE VOUS VOULEZ CREER UN DISQUE SUPPLEMENTAIRE SUR VOTRE CARTE IL FAUT ALORS D'ABORD UTILISER L'ONGLET LOAD FROM DEVICE QUI CHARGERA LA DEFINITION DE VOTRE CARTE ET DE VOS DISKS SCSI VIRTUELS. A PARTIR DE Là VOUS POURREZ CREER UN DISQUE SUR L'UN DES ID QUI N'EST PAS ENCORE UTILISE. SI VOUS NE FAITES PAS DE CETTE MANIERE VOUS PERDREZ SANS DOUTE VOS DONNEES... DONC ON REFLECHIT A CE QUE L'ON FAIT (PAS COMME MOI PUISQUE J'AI PERDU UN DISQUE à CAUSE DE CETTE INCOMPREHENSION.

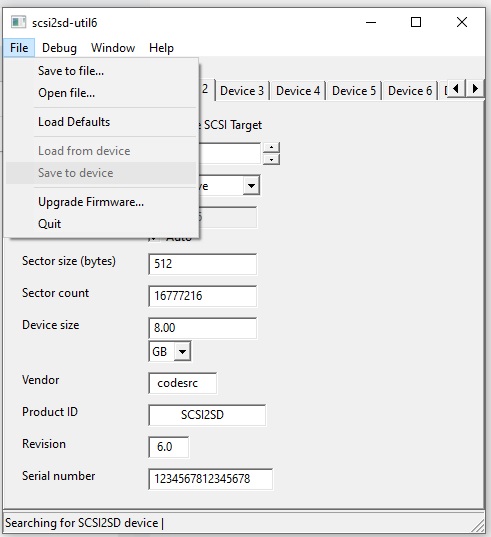

En fin de création de disque on va donc sur SAVE DEVICE

E-MU E5000 Ultra : sauvegarde sur la carte sd

PAS DE SAUVEGARDE PAS DE DISK SCSI VIRTUELS.

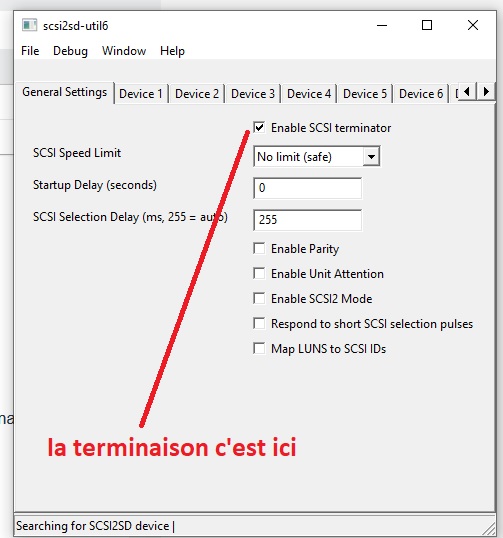

Il va aussi falloir dire au SCSI2SD (le lecteur carte) de mettre la terminaison sinon ça fonctionne mal, le scsi sans terminaison ben ça marche pas bien... berk.

E-MU E5000 Ultra : terminaison activée

Les paramètres de parité ne fonctionnent pas sur les samplers emu à ma connaissance mais si vous avez trouvé dans la doc le contraire, je suis preneur...

Le paramètre Enable Unit attention permettrait de sortir la carte à chaud et d'en mettre une autre. Ca serait fantastique pour copier des banks sauf que ça ne fonctionne pas avec l'esi 4000 donc pour emu je pense que c'est mort sur akai ben c'est à tester...

Une fois que tout ça fonctionne, on va pouvoir passer à la partie installation...

1) sur les EMU serie ESI, on peut remplacer le lecteur de disquette par le lecteur SCSI2SD. On n'utilise en aucun cas la nappe du lecteur de disquette mais la nappe SCSI SN50 ça va de soi... Celle-ci est nécéssaire pour cabler la prise SCSI de la carte mère de l'emulator ou autres marques.

Il faut donc retirer le lecteur de disquette puis retirer la nappe de la disquette de la carte du sampler.

Ensuite on peut retirer la nappe SCSI SN50 du sampler avec sa prise CEN50 qui sort à l'arrière ; elle sera remplacée par l'adaptateur acheté.

On garde les visses de ce connecteur. Il va falloir trouver les écrous dans un quincaillerie ou site de bricolage... bref on peut trouver.

Perso j'ai détruit la prise CEN50 livrée sur l'esi et j'ai récupéré les écrous. De toute fzaçon elle ne servira plus jamais...

Pour le montage du bloc plastique ça a été un peu plus compliqué parce que le boitier plastique n'a pas les trous taraudés.

Là encore le système livré par samplerzone est quand même pas mal parce que dans le prix tout est compris en dehors des cables en option me semble-t-il (à vérifier).

De plus les lecteurs SCSI2SD sont déjà livrés montés sur le boitier donc pas de souci comme décrit juste avant.

une fois tout celà fait il faut debrancher le cable usb (proprement) puis allumer le sampler. il faut alors utiliser le menu master global 0 7 puis formater les idfférents disk qui sont maintenant visibles.

Autre point la carte SD est déjà formatée mais vous avez la manip pour en faire d'autre hein??

Dernier point : ont peut utiliser un SCSI2SD sur un W30 par contre le sampler doit être défini en 7 et le scsi2SD avec le disque virtuel qui contient l'os 1.07 doit etre ID 6. Dans le cas contraire le W30 ne peut pas booter via le disque virtuel SCSI.

Enfin les disques scsi virtuel ne peuvent pas faire 8giga mais seulement 40mo me semble-t-il (à vérifier). Désolé de ne pouvoir vous le confirmer j'ai voulu le faire sur mon w30 que je venais d'acheter mais n'étant pas très adroit je l'ai grillé lorsque je l'ai ouvert pour le nettoyer et pour installer la ROM scsi roland nécéssaire au fonctionnement de la prise SCSI qui est sur le w30 !

Je ne pourrais donc pas vous informer sur ce dernier mais il y a un site fabuleux qui en parle c'est ici scsi2sd pour W30

mais le principe de création de disques virtuels est le même.

J'espère que ce tuto vous aidera à monter une solution qui est fabuleuse, qui ne fait aucun bruit, qui est fiable.

Dernier site très intéressant pour tous les samplers y compris ensoniq :

tout sur scsi2SD avec tous les samplers

Voila, j'espère que ce tuto vous sera utile (c'est le dernier, je n'en ferai plus) et j'espère qu'il vous evitera de griller une carte SCSI2SD comme je l'ai fait semble t'il puisque je n'ai aucune nouvelle d'amigakit qui ne repond même pas au mail pour au moins donner des nouvelles.... no comment !

Bonne ziq!
